一前期准备

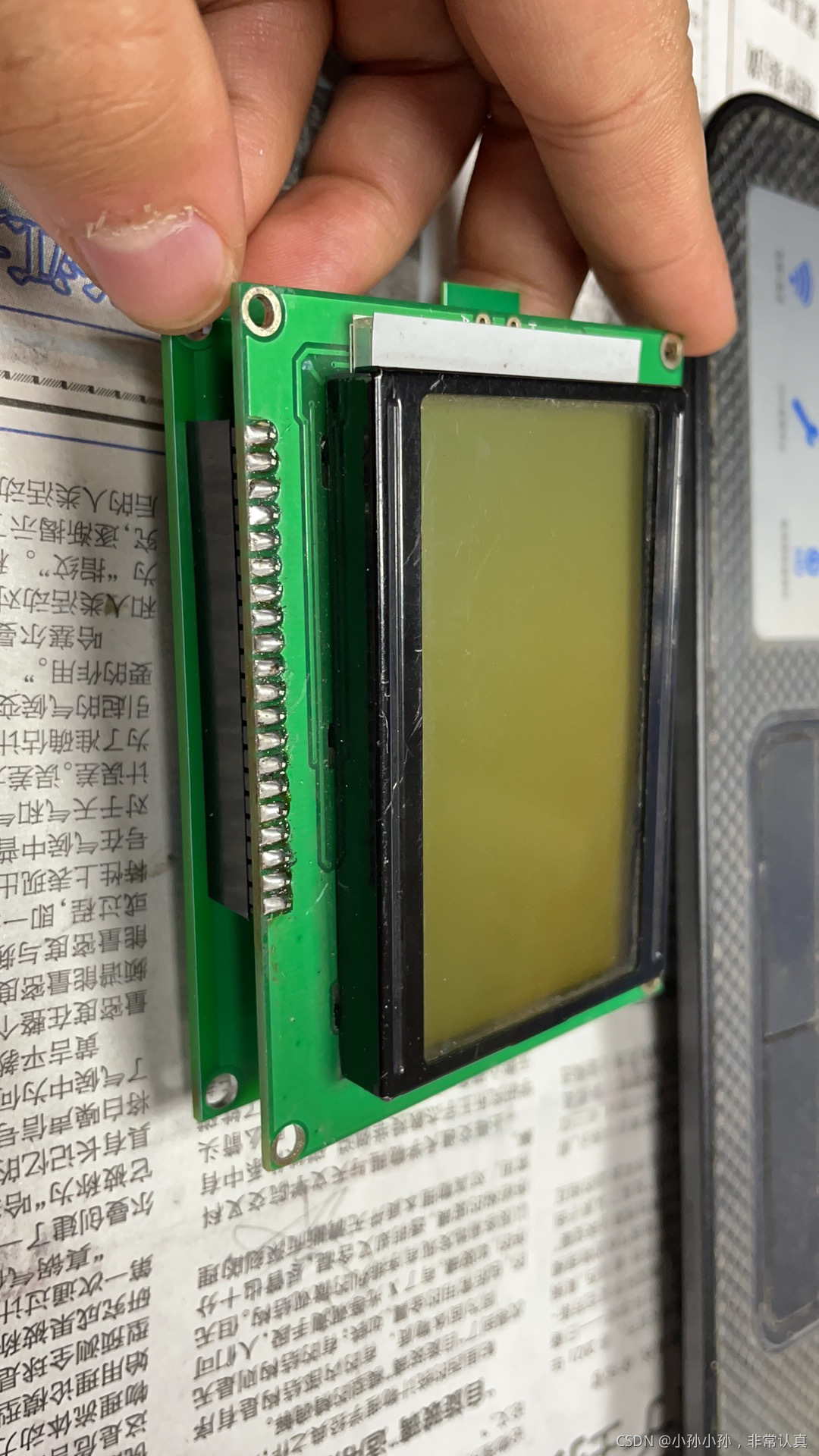

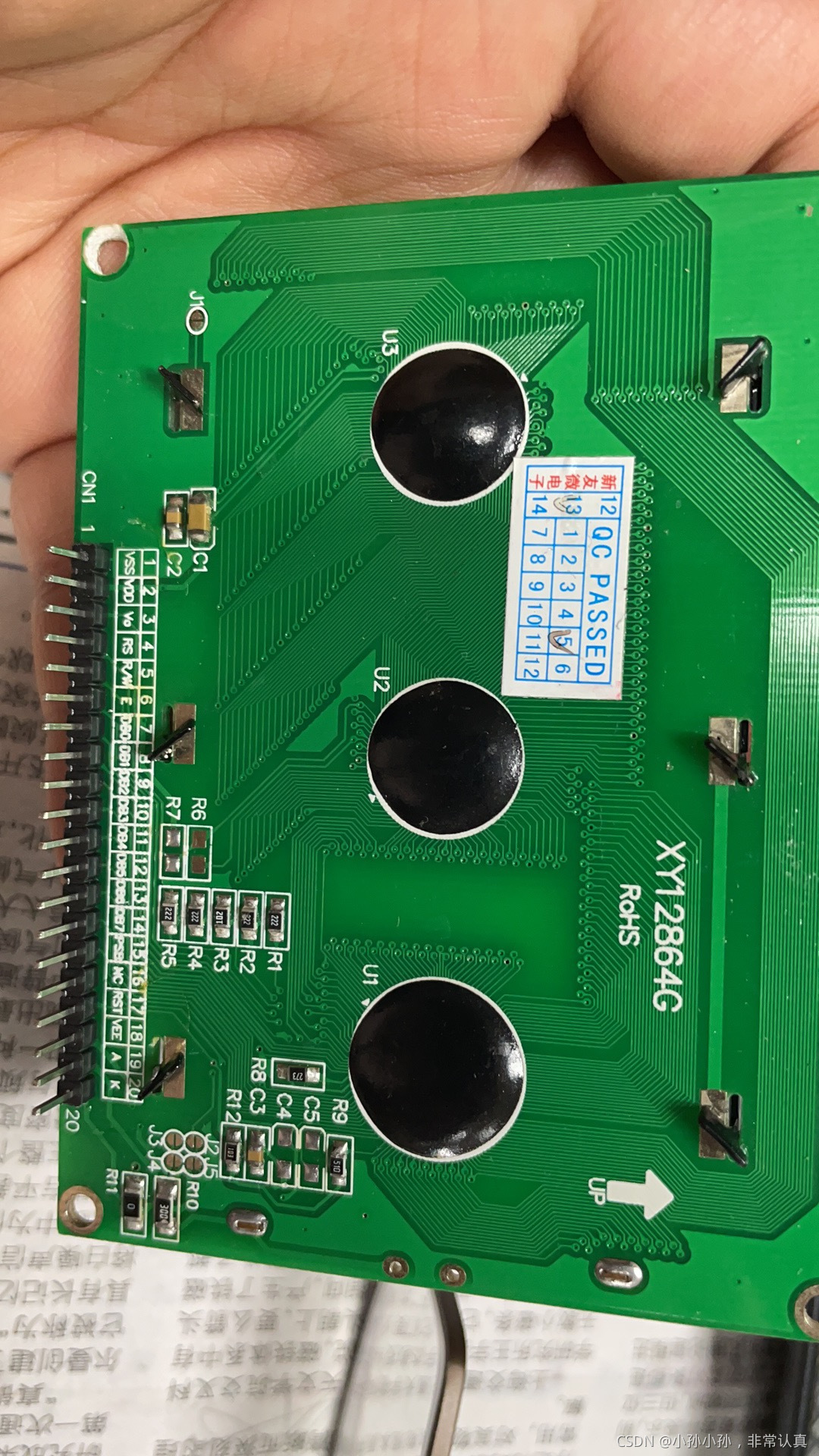

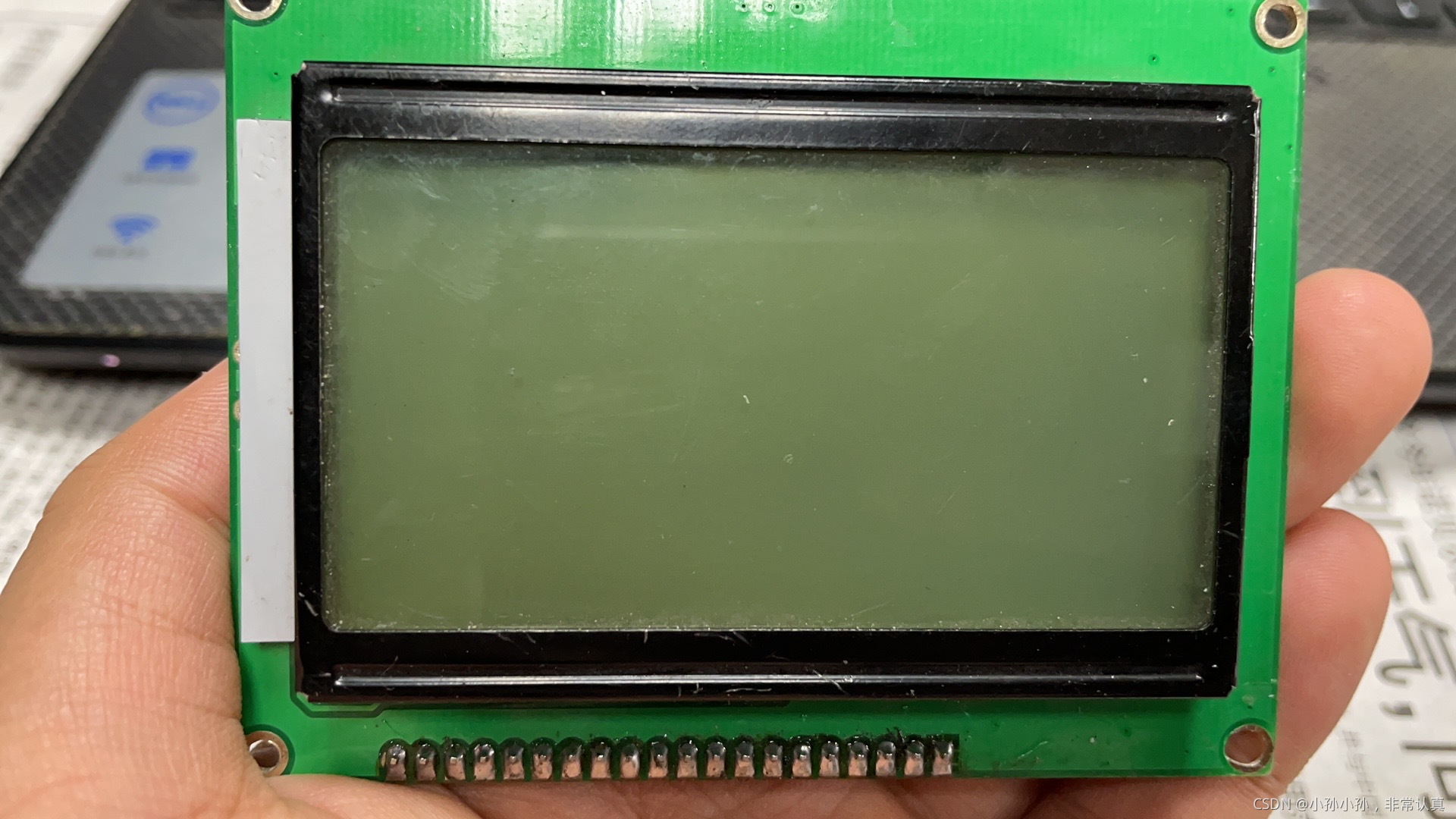

准备一个XY12864中文显示屏，有些屏幕是不带中文字库的，有些屏幕是带有中文字库，我选择的是ST7920中文驱动器
二绘制电路板

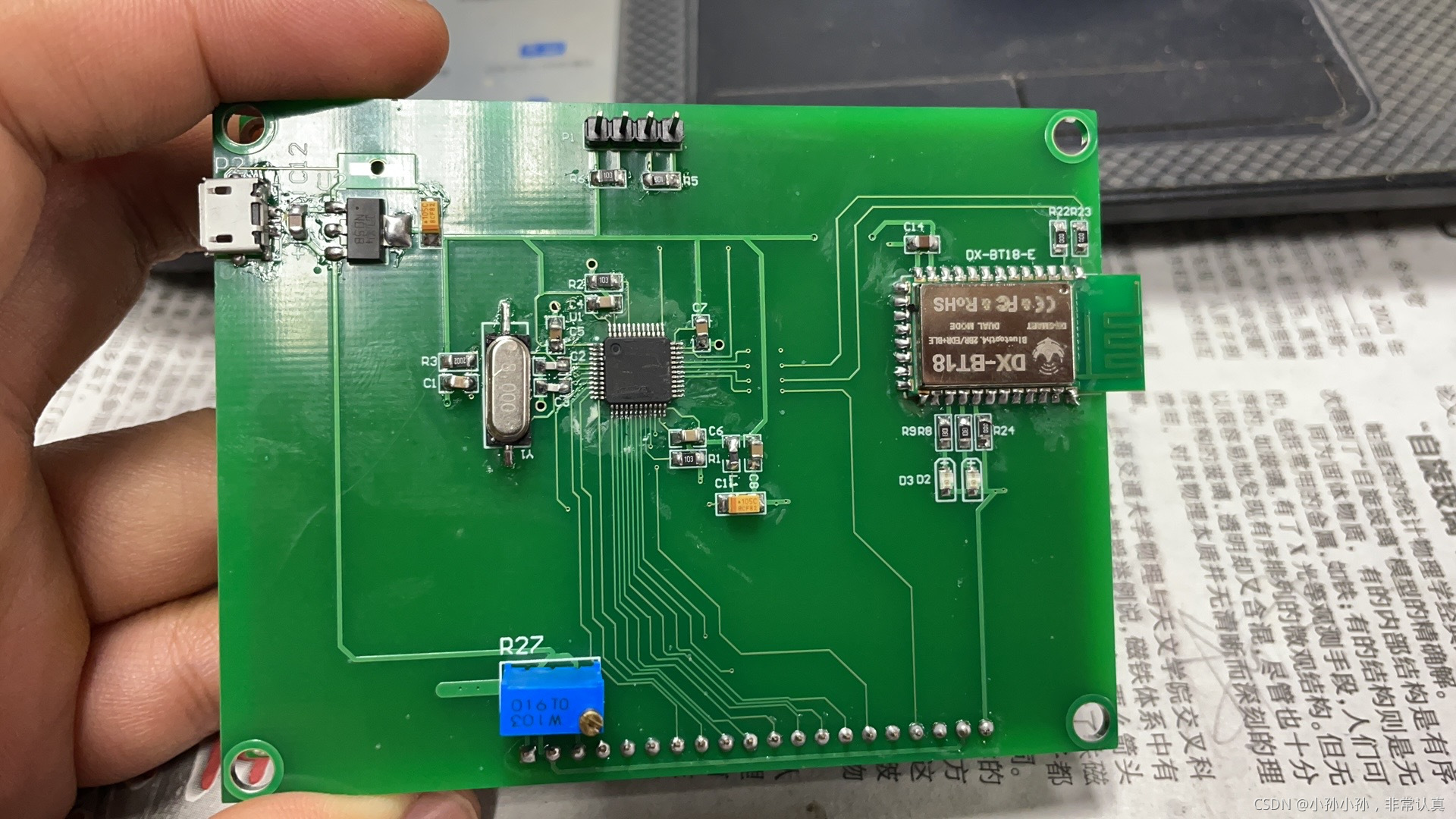

第一张就是基础的stm32最小系统图，USB转5v，然后转3.3v，图中还有DBT-18蓝牙模块，暂时没做处理，我加入蓝牙模块是为了发送数据，

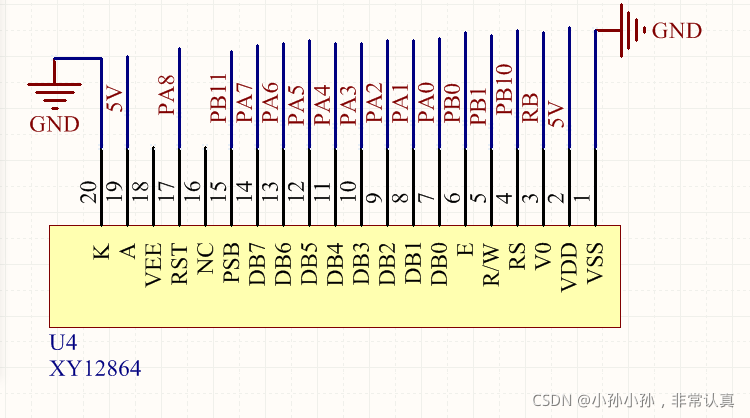

这是xy12864屏幕引脚图和我使用STM32引脚控制的连接图，其中3号引脚V0是连接10k电位器
三ST7920使用
电源5v
RS RW 功能说明
L L :MPU写指令到指令寄存器IR
LH:读忙碌标志（BF）及地址计数器(AC)状态
HL:MPU写入资料到资料寄存器（DR）
HH:MPU从资料寄存器（DR）中读出资料
而我只用到写数据和写资料，
引脚17,（REST）复位引脚，低电平有效
引脚15（PSB）串行/并行选择，高电位并行信号，低电位串行信号，我用的是并行指令输入
复位引脚我接入PA8,PSB引脚我接入PB11,两个引脚全拉高，
现在要考虑如何输入正确的指令给屏幕，首先看时序图，
有图可以看出，配置好指令的时候，需要将RE引脚拉高，延时输入指令，在拉低；写入指令的时序
比如清除指令，：
RS/RW/DB7/DB6/DB5/DB4/DB3/DB2/DB1/DB0
0/0/0/0/0/0/0/0/0/1
程序里配置，先拉低RS和RW代表写入指令，在配置DB7-DB0的电位，（0低电位，1高电位），然后拉高RE，延时，在拉低RE，便能写入指令，写入数据也是同样操作，写完一个指令要留有一定的延时，给屏留时间接受指令并工作，清屏留的时间长，其他指令时间短一些；
四程序解析
#include “stm32f10x.h”
#include “stm32f10x_flash.h”
#include “stm32f10x_tim.h”
#include “stm32f10x_usart.h”
#include “stm32f10x_adc.h”
#include “delay.h”
int A1; int i7=0,i6=0,i5=0,i4=0,i3=0,i2=0,i1=0,i0=0,n=0,m=0;
int B7,B6,B5,B4,B3,B2,B1,B0;
void RCC_Configuration(void);
void GPIO_Configuration(void);
void Qidong(void);
void Shangdian(void);
void Xianshi(void);
void FenJie(int A1); 制作函数分解DB7-DB0
void ZhiShi(int RSFlag);制作函数控制写入数据还是写入指令
void ShiNeng(int Sneng);制作函数控制使能写入
void TIM_Configuration(void);
void NVIC_Configuration(void);
int main()
{
delay_init(72);
RCC_Configuration();
GPIO_Configuration();
GPIO_SetBits(GPIOA,GPIO_Pin_8); 置高复位引脚
GPIO_SetBits(GPIOB,GPIO_Pin_11); 置高选择8位并行
GPIO_ResetBits(GPIOA,GPIO_Pin_7); 拉低8位数据位
GPIO_ResetBits(GPIOA,GPIO_Pin_6);
GPIO_ResetBits(GPIOA,GPIO_Pin_5);
GPIO_ResetBits(GPIOA,GPIO_Pin_4);
GPIO_ResetBits(GPIOA,GPIO_Pin_3);
GPIO_ResetBits(GPIOA,GPIO_Pin_2);
GPIO_ResetBits(GPIOA,GPIO_Pin_1);
GPIO_ResetBits(GPIOA,GPIO_Pin_0);
Qidong(); 配置屏幕基础
Shangdian()； 上电显示：JX：
while(1)；
}
void RCC_Configuration(void)
{
ErrorStatus HSEStartUpStatus;
RCC_DeInit();
RCC_HSEConfig(RCC_HSE_ON);
HSEStartUpStatus=RCC_WaitForHSEStartUp();
if(HSEStartUpStatus==SUCCESS)
{
RCC_HCLKConfig(RCC_SYSCLK_Div1);
RCC_PCLK2Config(RCC_HCLK_Div1);
RCC_PCLK1Config(RCC_HCLK_Div2);
FLASH_SetLatency(FLASH_Latency_2);
FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);
RCC_PLLCmd(ENABLE);
while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET);
RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
while(RCC_GetSYSCLKSource()!=0x08);
}
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_USART1|RCC_APB2Periph_AFIO
|RCC_APB2Periph_ADC1|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2|RCC_APB1Periph_TIM3,ENABLE);
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
}
void GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_11|GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStructure);
}
void Qidong(void)
{
GPIO_ResetBits(GPIOB,GPIO_Pin_0); 拉低RE
ZhiShi(0); 写入指令
FenJie(0X01); 指令01（00000001）DB7-DB0,清屏
ShiNeng(1); 使能下载指令至屏
delay_ms(100); 延时100ms
ZhiShi(0); 写入指令
FenJie(0X02); 位址归位指令02
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X06); 进入设定点，游标右移指令06
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X0C); 整体显示，游标关，反白关指令0C
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X14); 游标右移，AC+1,指令14
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X30); 设为8位并行指令30
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X40); 设定CGRAM地址到AC
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X80); 设置DDRAM地址到AC
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0); 写入指令
FenJie(0X02);
ShiNeng(1); 使能下载指令至屏
delay_us(100);
delay_ms(10);
ZhiShi(0);
FenJie(0X40);
ShiNeng(1);
delay_us(100);
delay_ms(10);
}
void Shangdian(void)
{
设置起始Y地址
ZhiShi(0);
FenJie(0X80);
ShiNeng(1);
delay_us(100);
设置起始X地址
ZhiShi(0);
FenJie(0X86);
ShiNeng(1);
delay_us(100);
开始写入数据字，先写高八位 //J字(A3CA)
ZhiShi(1);
FenJie(0XA3);
ShiNeng(1);
delay_us(100);
在写入低八位 //J字(A3CA)
ZhiShi(1);
FenJie(0XCA);
ShiNeng(1);
delay_us(100);
X字高八位 //X(A3D8)
ZhiShi(1);
FenJie(0XA3);
ShiNeng(1);
delay_us(100);
X字低八位 //X(A3D8)
ZhiShi(1);
FenJie(0XD8);
ShiNeng(1);
delay_us(100);
}
void FenJie(int A1)
{ 做函数值配置DB7-DB0
i7=A1/128;
B6=A1-128i7; if(B6<0){B6=0;}
i6=B6/64;
B5=A1-128i7-i664; if(B5<0){B5=0;}
i5=B5/32;
B4=A1-128i7-i664-i532; if(B4<0){B4=0;}
i4=B4/16;
B3=A1-128i7-i664-i532-i416; if(B3<0){B3=0;}
i3=B3/8;
B2=A1-128i7-i664-i532-i416-i38; if(B2<0){B2=0;}
i2=B2/4;
B1=A1-128i7-i664-i532-i416-i38-i24; if(B1<0){B1=0;}
i1=B1/2;
B0=A1-128i7-i664-i532-i416-i38-i24-i12; if(B0<0){B0=0;}
i0=B0/1;
if(i7==1){ GPIO_SetBits(GPIOA,GPIO_Pin_7);}
else if(i7==0){GPIO_ResetBits(GPIOA,GPIO_Pin_7);}
if(i6==1){GPIO_SetBits(GPIOA,GPIO_Pin_6);}
else if(i6==0){GPIO_ResetBits(GPIOA,GPIO_Pin_6);}
if(i5==1){GPIO_SetBits(GPIOA,GPIO_Pin_5);}
else if(i5==0){GPIO_ResetBits(GPIOA,GPIO_Pin_5);}
if(i4==1){GPIO_SetBits(GPIOA,GPIO_Pin_4);}
else if(i4==0){GPIO_ResetBits(GPIOA,GPIO_Pin_4);}
if(i3==1){GPIO_SetBits(GPIOA,GPIO_Pin_3);}
else if(i3==0){GPIO_ResetBits(GPIOA,GPIO_Pin_3);}
if(i2==1){GPIO_SetBits(GPIOA,GPIO_Pin_2);}
else if(i2==0){GPIO_ResetBits(GPIOA,GPIO_Pin_2);}
if(i1==1){GPIO_SetBits(GPIOA,GPIO_Pin_1);}
else if(i1==0){GPIO_ResetBits(GPIOA,GPIO_Pin_1);}
if(i0==1){GPIO_SetBits(GPIOA,GPIO_Pin_0);}
else if(i0==0){GPIO_ResetBits(GPIOA,GPIO_Pin_0);}
}
void ZhiShi(int RSFlag)
{ 0/1区分是写入指令还是写入数据
if(RSFlag0) //
{
GPIO_ResetBits(GPIOB,GPIO_Pin_10); //RS
GPIO_ResetBits(GPIOB,GPIO_Pin_1); //RW
}
if(RSFlag1)
{
GPIO_SetBits(GPIOB,GPIO_Pin_10); //RS
GPIO_ResetBits(GPIOB,GPIO_Pin_1); //RW
}
}
void ShiNeng(int Sneng)
{ 使能下载指令或数据
if(Sneng1)
{
GPIO_SetBits(GPIOB,GPIO_Pin_0);
delay_us(50);
GPIO_ResetBits(GPIOB,GPIO_Pin_0); ///E
delay_us(50);
}
if(Sneng0)
{
GPIO_ResetBits(GPIOB,GPIO_Pin_0); ///E
}
}
我自己做的程序，如写的错误，请大神指出，字库对应码可以看手册后面，也可以联系我，我给你，可以到淘宝搜索店铺“睢宁小孙”“”，，写的不好，多多关照
