[嵌入式]I2C-集成电路总线

一、概述

1. IIC即Inter-Intergrated Circuit(集成电路总线)，I2C串行总线一般有两根信号线，一根是双向的数据线SDA,另一根是时钟线SCL。
2. 时钟线必须由主机（通常为微控制器）控制，主机产生串行时钟（SCL）控制总线的传输方向，并产生起始和停止条件。I2C总线上有主机(MCU)和从机(片外外设，如AT24C02)之分，可以有多个主机和多个从机。从机永远不会主动给主机发送数据。
3. 每个接到I2C总线的设备都有一个唯一的地址，以便于主机寻访。
4. IIC的通信速度分为三种：标准模式传输速率：100KHZ，快速模式：400KHZ，高速模式：3.4MHZ

二、信号概念

I2C通信，存在几种信号

1. 起始信号（条件）：通知从机做好通信的准备。
2. 应答信号：有应答和无应答。有应答是低电平，无应答是高电平。
3. 停止信号（条件）：告诉从机通信已经结束。

三、关键时序图

数据位的传输：主机在时钟的上升沿时接收数据，下降沿时发送数据，一次数据的传输就是8位，高位先发

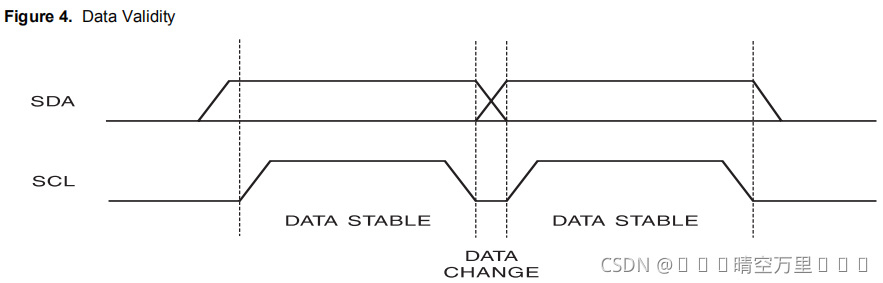

数据的有效性:

由图可知：时钟线为高电平时，数据线上的数据才稳定；时钟线为低电平时，数据线上的数据改变

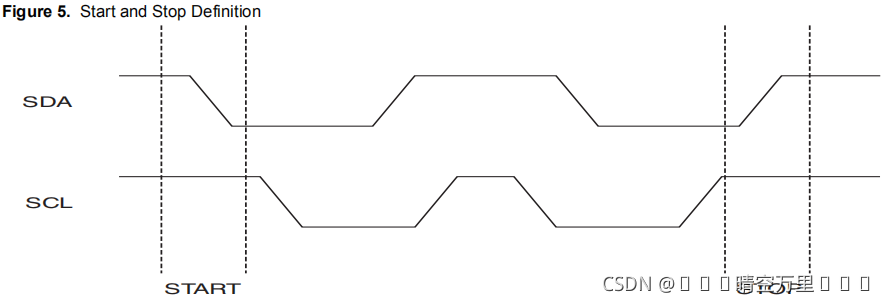

起始和停止条件：

1. 起始条件：时钟线处于高电平期间，数据线产生了一个下降沿
2. 停止条件：时钟线处于高电平期间，数据线产生了一个上升沿

应答信号：判断刚刚接收到的数据有没有正常响应，应答位一定是接收方发出来的，发送和接收的时序和普通的一个位传输没有区别。发生在第9个时钟周期。

3. 主机发送一个应答位：在第9个时钟周期，时钟低电平时，数据引脚输出低电平时是应答，高电平时是无应答。

4. 主机接收一个应答位：在第9个时钟周期，时钟从低电平到高电平变化时，读取SDA引脚的电平，数据引脚位低电平是时应答，高电平时是无应答。

一个字节的发送和接收：

发送一个字节：和发送一个应答位差不多，for循环8次即可,先发送高位``。
接收一个字节：和接收一个应答位差不多
时钟和数据转换：SDA引脚通常使用外部设备拉高。SDA引脚上的数据可能仅在SCL低时段发生变化。SCL高期间的数据变化将指示定义的起始或停止条件。

I2C的通信步骤：

1. 起始条件
2. 发送8位的数据（发送器件地址+写/读方向）
3. 等待应答位
4. 继续发送相应的字节数据
5. 停止条件

如何区分是和哪个从机进行通信？
通过IIC器件自带的地址：一般是7bit的硬件地址，加上1bit的读写位
如果是主机发送：器件地址+写方向（0）
如果是主机接收：器件地址+读方向（1）

四、代码实现

主要看时序图编写

模拟I2C初始化，
使用的引脚：PB8–SCL , PB9–SDA
主机通过时钟引脚输出高低电平，故配置为推挽输出
主机有时通过数据引脚输出数据，有时需要从数据引脚中读取数据，故先配置为推挽输出

/*
***************************
函数功能：I2C初始化
函数参数：None
函数返回值：None
函数说明：SCL_PIN--SCL 推挽输出
		SDA_PIN--SDA 推挽输出
***************************
*/
void i2c_init(void)
{
	 GPIO_InitTypeDef  	 GPIO_InitStructure;

	//PB硬件时钟使能
	 RCC_AHB1PeriphClockCmd(GPIO_CLK, ENABLE);

	//配置PB8 pB9输出模式
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Pin = SCL_PIN|SDA_PIN;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;

	GPIO_Init(GPIO_PORT, &GPIO_InitStructure);

	//看时序图，PB8 PB9会有一个初始电平
	SCL_W = 1;
	SDA_W = 1;
}

数据线输入/输出配置函数
当需要读取SDA引脚上的电平时，设置为输入模式：GPIO_Mode_IN
当需要从SDA引脚上输出数据时，设置为输出模式：GPIO_Mode_OUT

//配置数据线的输入/输出
void sda_pin_mode(GPIOMode_TypeDef pin_mode)
{
	GPIO_InitTypeDef  	 GPIO_InitStructure;
	//配置 pB9输出模式
	GPIO_InitStructure.GPIO_Mode = pin_mode;    //输出或者输入模式
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Pin = SDA_PIN;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_Init(GPIO_PORT, &GPIO_InitStructure);
}

/*
**********************************************************************
函数功能：iic起始条件函数
函数形参：u8 delay
函数返回值：None
备注：时钟线高电平期间，数据线产生下降沿
**********************************************************************
*/
void i2c_start(u8 delay)
{
	//保证SDA引脚为输出模式
	sda_pin_mode(GPIO_Mode_OUT);

	SCL_W = 1;
	SDA_W = 1;
	delay_us(delay); //起始条件的建立时间

	SDA_W = 0;
	delay_us(delay);//起始条件的维持时间

	SCL_W = 0;
	delay_us(delay);  //钳住I2C总线，准备发送或接收数据
}

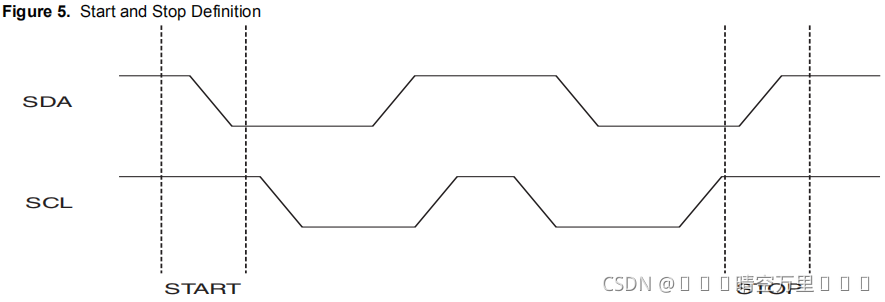

起始条件和结束条件的时序图

/*
**********************************************************************
函数功能：iic停止条件函数
函数形参：u8 delay
函数返回值：None
备注：时钟线高电平期间，数据线产生上升沿
**********************************************************************
*/
void i2c_stop(u8 delay)
{
	//保证SDA引脚为输出模式
	sda_pin_mode(GPIO_Mode_OUT);

	SCL_W = 1;
	SDA_W = 0;
	delay_us(delay);

	SDA_W = 1;   //发送I2C总线结束信号
	delay_us(delay);
}

/*
**********************************************************************
函数功能：主机发送应答信号
函数形参：u8 ack,u8 delay
函数返回值：None
**********************************************************************
*/
void i2c_send_ack(u8 ack,u8 delay)
{
	//保证SDA引脚为输出模式
	sda_pin_mode(GPIO_Mode_OUT);
	SCL_W=0;

	//先更改SDA引脚的电平
	if(ack)
	{
		SDA_W = 1;  //无应答
	}
	else
	{
		SDA_W = 0;  //应答
	}
	delay_us(delay);//发送数据需要的时间

	SCL_W=1;
	delay_us(delay);//接收数据需要的时间

	SCL_W=0;
	delay_us(delay);//保证一个完整的周期
}

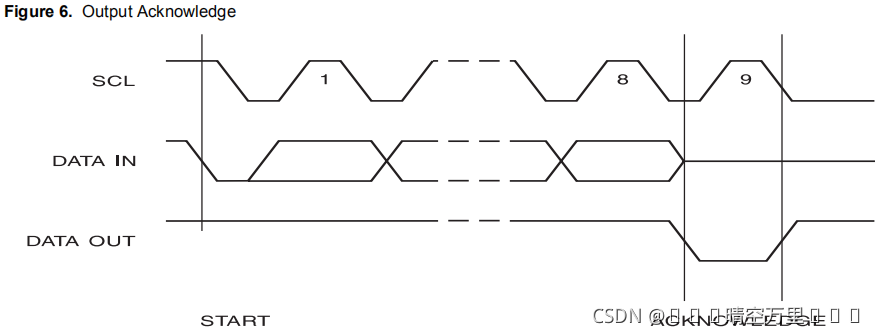

发送应答位和接收应答位的时序图

/*
**********************************************************************
函数功能：主机接收应答信号
函数形参：u8 delay
函数返回值：接收到的应答信号
**********************************************************************
*/
u8 i2c_recv_ack(u8 delay)
{
	u8	ack = 0;
	//保证SDA引脚为输入模式
	sda_pin_mode(GPIO_Mode_IN);

	SCL_W = 1;     //时钟线为高电平时，才能读取SDA引脚稳定的电平
	delay_us(delay);
	//读取SDA引脚的电平
	if(SDA_R)   ack = 1;  //无应答信号
	else 		ack = 0;  //有应答信号

	SCL_W = 0;   //总线在忙的状态
	delay_us(delay);

	return ack;
}

发送一个字节：和发送一个应答位差不多，for循环8次即可,先发送高位``。

/*
**********************************************************************
函数功能：主机发送一个字节数据，再接收一个应答信号函数
函数形参：待发送的数据,u8 delay
函数返回值：接收到的应答信号
备注：0：应答   1：非应答     8bit   先高后低
**********************************************************************
*/
u8 i2c_send_byte(u8 byte,u8 delay)
{
	u8 ack;
	int i = 0;
	//保证SDA引脚为输出模式
	sda_pin_mode(GPIO_Mode_OUT);

	//最高位优先传输，1字节=8位
	for(i=7;i>=0;i--)
	{
		SCL_W = 0;
		//先更改SDA引脚的电平
		if(byte & (1<<i))  //判断bit位为1
		{
			SDA_W = 1;
		}
		else
		{
			SDA_W = 0;
		}
		delay_us(5);

		SCL_W = 1;
		delay_us(5); //保持高电平

		SCL_W = 0;  //时钟线为低电平时，才能变更数据，传输下一位数据
		delay_us(5);

	}
	//SCL_W = 0;
	ack = i2c_recv_ack(delay);
	return ack;
}

/*
**********************************************************************
函数功能：主机接收一个字节数据，再发送一个应答信号函数
函数形参：待发送的应答,u8 delay
函数返回值：接收到的数据
备注：0：应答   1：非应答     8bit   先高后低
**********************************************************************
*/
u8 i2c_recv_byte(u8 ack,u8 delay)
{
	u8 d = 0;
	int i;

	//保证SDA引脚为输入模式
	sda_pin_mode(GPIO_Mode_IN);

	for(i=7; i>=0; i--)
	{
		SCL_W = 1;
		delay_us(delay);

		if(SDA_R)
			d|=1<<i;

		SCL_W = 0;
		delay_us(delay);
	}
//	SCL_W = 1;//ERR
	i2c_send_ack(ack,delay);

	return d;
}
