文章目录
一、简单入门
1.什么是寄存器
①概念 寄存器是中央处理器内的组成部分。寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和地址。
数据寄存器 存放数据，不同的数据存放在不同寄存器里。
指令、地址寄存器 指令、地址寄存器与数据寄存器类似，里边存放的都是0和1，毕竟单片机也只认识机器码，机器码都是0或1，只是特别的规定下，数据寄存器里面存放的0和1表示数据，指令寄存器里存放的表示指令。
2.寄存器寻址
通过查看数据手册，可以找到寄存器地址。
分为以下几步：
①找到GPIOB的基地址
②找到端口输入寄存器的地址偏移
③找到数据位置
3.操作寄存器点亮LED
同样分为几步：
①配置时钟使能
②配置为通用输出
③点亮LED需要输出低电平
④使用直接赋值的方式写寄存器的地址
有些抽象对吧？下面会有实例的。
二、使用STM32F103C8芯片
1.打开时钟

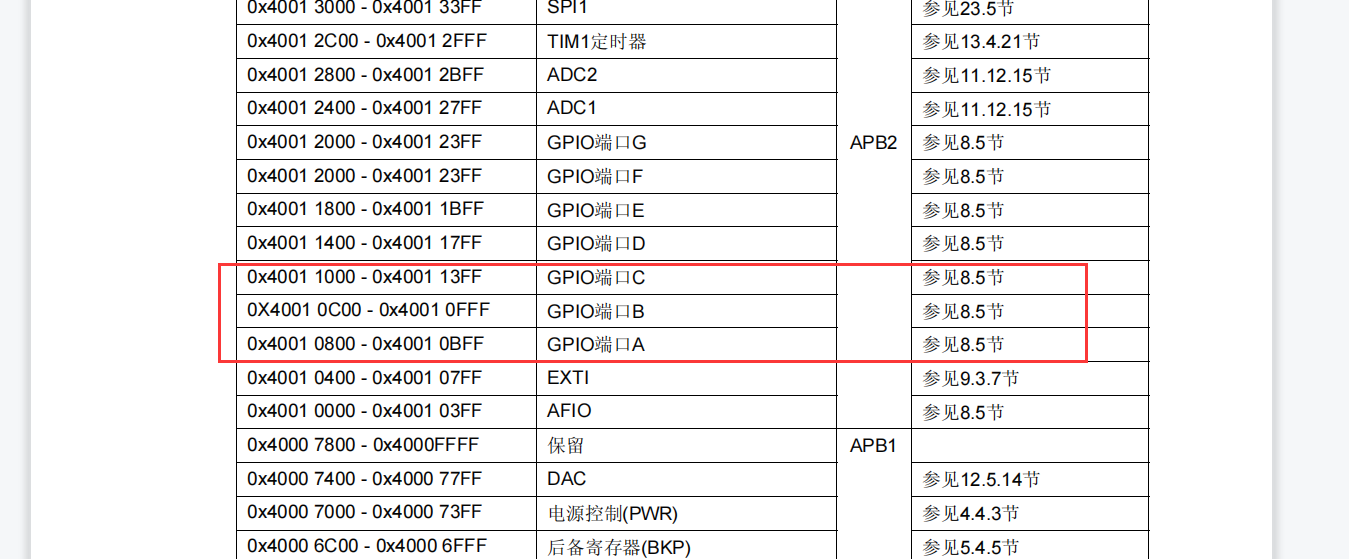

①GPIO的地址

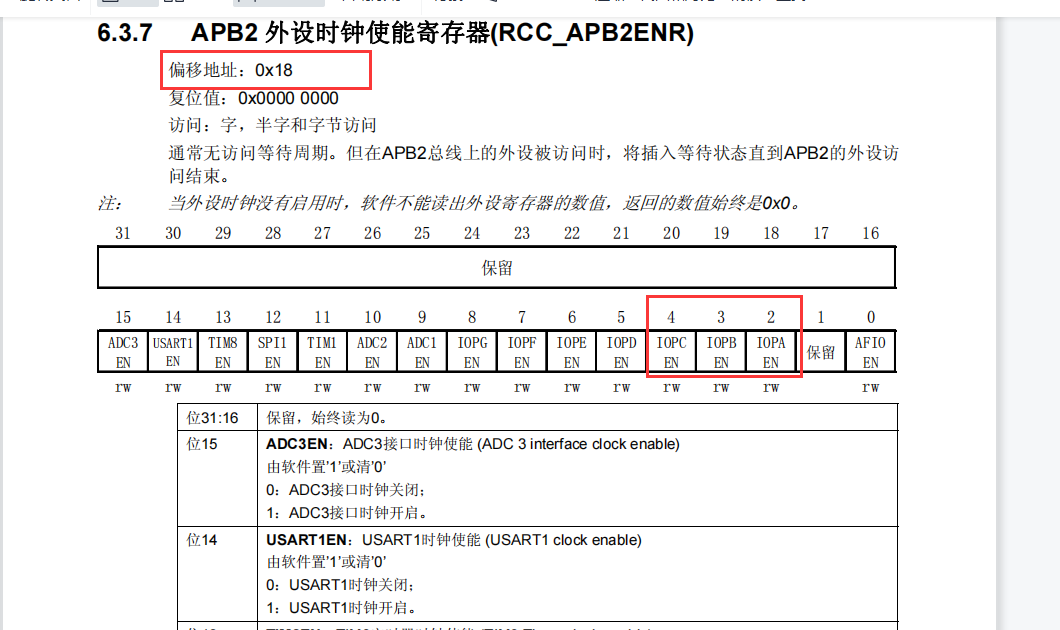

②时钟的地址
即0x40021018，则打开三个IO口的时钟需要将三个位都置1
#define RCC_APB2ENR (*(unsigned int *)0x40021018)
// 打开时钟
RCC_APB2ENR |= (1<<3); // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4); // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2); // 打开 GPIOA 时钟
2.初始化
GPIO口有八种模式：
输入浮空
输入上拉
输入下拉
模拟输入
开漏输出
推挽式输出
推挽式复用功能
开漏复用功能
这里使用推挽输出；
端口1-7为低，端口8-15为高。每个引脚由四个位控制。
以GPIOB和0号引脚（B0）为例，将其设置为推挽输出，并设置最大速度为10MHz，则将控制B0的四个位设置为0001；
#define GPIOB_CRL (*(unsigned int *)0x40010c00)
// 最后四位变为0001
GPIOB_CRL |= (1<<0); // 最后一位变1
GPIOB_CRL &= ~(0xE<<0); // 倒数2、3、4位变0
对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下
#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)
// 配置 GPIO 口为推免输出
// GPIOB----最后四位为0001
GPIOB_CRL |= (1<<0); // 最后一位变1
GPIOB_CRL &= ~(0xE<<0); // 倒数2、3、4位变0
// GPIOC----前四位为0001
GPIOC_CRH |= (1<<28); // 第四位变1
GPIOC_CRH &= ~(0xE0000000); // 前三位变0
// GPIOA----最后四位为0001
GPIOA_CRL |= (1<<0); // 最后一位变1
GPIOA_CRL &= ~(0xE<<0); // 倒数2、3、4位变0
3.设置低电平
对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下
#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)
GPIOB_ODR &= ~(1<<0); //最后一位变为0
GPIOC_ODR &= ~(1<<15); //倒数16位变为0
GPIOA_ODR &= ~(1<<0); //最后一位变为
三、代码编程
1.创建项目
①创建好项目，要注意芯片选择STM32F103下的STM32F103C8

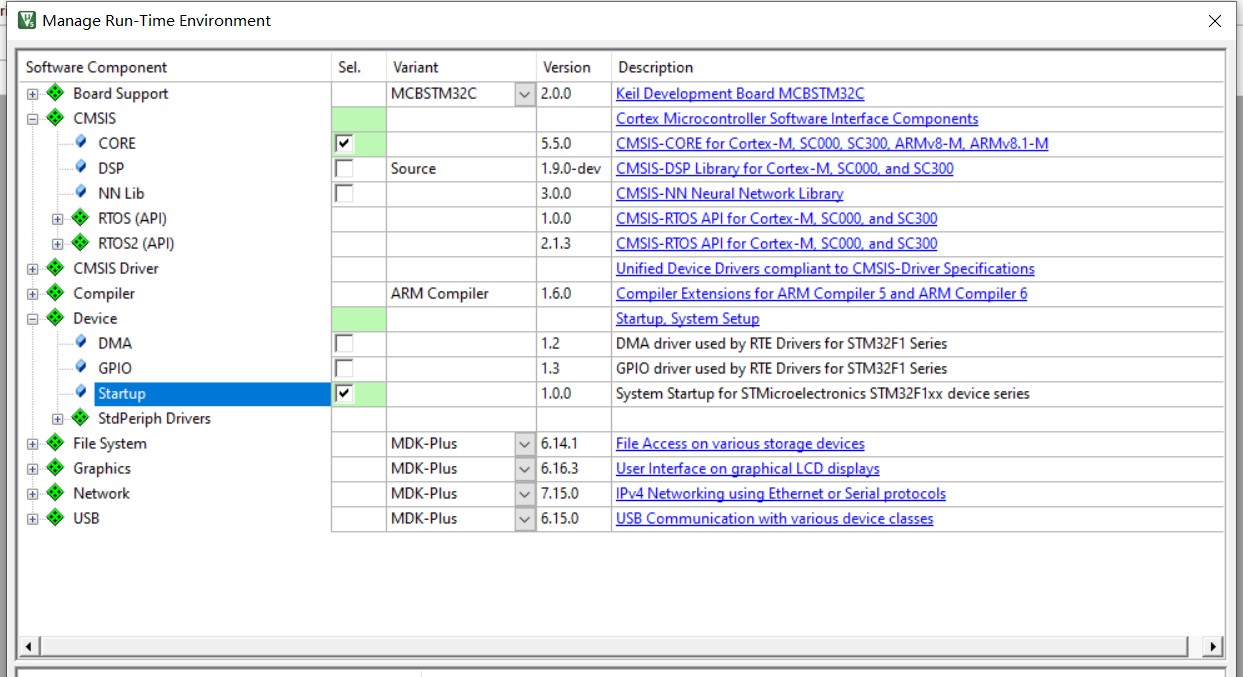

②添加一个c文件，注意勾选下面的两个选项
2.C语言实现
源码：
#define GPIOB_BASE 0x40010C00
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800
#define RCC_APB2ENR (*(unsigned int *)0x40021018)
#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)
#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)
void SystemInit(void);
void Delay_ms(volatile unsigned int);
void Delay_ms( volatile unsigned int t)
{
unsigned int i;
while(t--)
for (i=0;i<800;i++);
}
int main(){
// 开启时钟
RCC_APB2ENR |= (1<<3); // 开启 GPIOB 时钟
RCC_APB2ENR |= (1<<4); // 开启 GPIOC 时钟
RCC_APB2ENR |= (1<<2); // 开启 GPIOA 时钟
// 设置 GPIO 为推挽输出
// 设置 GPIOB 最后四位为 0001 (B0)
GPIOB_CRL |= (1<<0); // 最后一位设置为1
GPIOB_CRL &= ~(0xE); // 倒数二、三、四位设置为0
// 设置 GPIOC 前四位为 0001 (C15)
GPIOC_CRH |= (1<<28); // 第四位设置为1
GPIOC_CRH &= ~(0xE0000000); // 前三位设置为0
// 设置 GPIOA 最后四位为 0001 (A0)
GPIOA_CRL |= (1<<0); // 最后一位设置为1
GPIOA_CRL &= ~(0xE); // 倒数二、三、四位设置为0
// 3个LED初始化为不亮（即高点位）
GPIOB_ODR |= (1<<0); // 最后一位设置为1
GPIOC_ODR |= (1<<15); // 倒数第15位设置为1
GPIOA_ODR |= (1<<0); // 最后一位设置为1
while(1){
GPIOB_ODR &= ~(1<<0); // 点灯1
Delay_ms(1000000);
GPIOB_ODR |= (1<<0); // 灭灯1
Delay_ms(1000000);
GPIOC_ODR &= ~(1<<15); // 点灯2
Delay_ms(1000000);
GPIOC_ODR |= (1<<15); // 灭灯2
Delay_ms(1000000);
GPIOA_ODR &= ~(1<<0); // 点灯3
Delay_ms(1000000);
GPIOA_ODR |= (1<<0); // 灭灯3
Delay_ms(1000000);
}
}
void SystemInit(){
}
3.汇编语言实现
源码：
RCC_APB2ENR EQU 0x40021018;配置RCC寄存器,时钟,0x40021018为时钟地址
GPIOB_BASE EQU 0x40010C00
GPIOC_BASE EQU 0x40011000
GPIOA_BASE EQU 0x40010800
GPIOB_CRL EQU 0x40010C00
GPIOC_CRH EQU 0x40011004
GPIOA_CRL EQU 0x40010800
GPIOB_ODR EQU 0x40010C0C
GPIOC_ODR EQU 0x4001100C
GPIOA_ODR EQU 0x4001080C
Stack_Size EQU 0x00000400;栈的大小
AREA STACK, NOINIT, READWRITE, ALIGN=3 ;NOINIT： = NO Init，不初始化。READWRITE : 可读，可写。ALIGN =3 : 2^3 对齐，即8字节对齐。
Stack_Mem SPACE Stack_Size
__initial_sp
AREA RESET, DATA, READONLY
__Vectors DCD __initial_sp ; Top of Stack
DCD Reset_Handler ; Reset Handler
AREA |.text|, CODE, READONLY
THUMB
REQUIRE8
PRESERVE8
ENTRY
Reset_Handler
bl LED_Init;bl：带链接的跳转指令。当使用该指令跳转时，当前地址(PC)会自动送入LR寄存器
MainLoop BL LED_ON_C
BL Delay
BL LED_OFF_C
BL Delay
BL LED_ON_A
BL Delay
BL LED_OFF_A
BL Delay
BL LED_ON_B
BL Delay
BL LED_OFF_B
BL Delay
B MainLoop;B:无条件跳转。
LED_Init;LED初始化
PUSH {R0,R1, LR};R0,R1,LR中的值放入堆栈
;控制时钟
LDR R0,=RCC_APB2ENR;LDR是把地址装载到寄存器中(比如R0)。
ORR R0,R0,#0x1c
LDR R1,=RCC_APB2ENR
STR R0,[R1]
;初始化GPIOA_CRL
LDR R0,=GPIOA_CRL
BIC R0,R0,#0x0fffffff;BIC 先把立即数取反，再按位与
LDR R1,=GPIOA_CRL
STR R0,[R1]
LDR R0,=GPIOA_CRL
ORR R0,#0x00000001
LDR R1,=GPIOA_CRL
STR R0,[R1]
;将PA0置1
MOV R0,#0x01
LDR R1,=GPIOA_ORD
STR R0,[R1]
;初始化GPIOB_CRL
LDR R0,=GPIOB_CRL
BIC R0,R0,#0x0fffffff;BIC 先把立即数取反，再按位与
LDR R1,=GPIOB_CRL
STR R0,[R1]
LDR R0,=GPIOB_CRL
ORR R0,#0x00000001
LDR R1,=GPIOB_CRL
STR R0,[R1]
;将PB0置1
MOV R0,#0x01
LDR R1,=GPIOA_ORD
STR R0,[R1]
;初始化GPIOC
LDR R0,=GPIOC_CRH
BIC R0,R0,#0x0fffffff
LDR R1,=GPIOC_CRH
STR R0,[R1]
LDR R0,=GPIOC_CRH
ORR R0,#0x01000000
LDR R1,=GPIOC_CRH
STR R0,[R1]
;将PC15置1
MOV R0,#0x8000
LDR R1,=GPIOC_ORD
STR R0,[R1]
POP {R0,R1,PC};将栈中之前存的R0，R1，LR的值返还给R0，R1，PC
LED_ON_A
PUSH {R0,R1, LR}
MOV R0,#0x00
LDR R1,=GPIOA_ORD
STR R0,[R1]
POP {R0,R1,PC}
LED_OFF_A
PUSH {R0,R1, LR}
MOV R0,#0x01
LDR R1,=GPIOA_ORD
STR R0,[R1]
POP {R0,R1,PC}
LED_ON_B;亮灯
PUSH {R0,R1, LR}
MOV R0,#0x00
LDR R1,=GPIOB_ORD
STR R0,[R1]
POP {R0,R1,PC}
LED_OFF_B;熄灯
PUSH {R0,R1, LR}
MOV R0,#0x01
LDR R1,=GPIOB_ORD
STR R0,[R1]
POP {R0,R1,PC}
LED_ON_C;亮灯
PUSH {R0,R1, LR}
MOV R0,#0x00
LDR R1,=GPIOC_ORD
STR R0,[R1]
POP {R0,R1,PC}
LED_OFF_C;熄灯
PUSH {R0,R1, LR}
MOV R0,#0x0100
LDR R1,=GPIOC_ORD
STR R0,[R1]
POP {R0,R1,PC}
Delay
PUSH {R0,R1, LR}
MOVS R0,#0
MOVS R1,#0
MOVS R2,#0
DelayLoop0
ADDS R0,R0,#1
CMP R0,#330
BCC DelayLoop0
MOVS R0,#0
ADDS R1,R1,#1
CMP R1,#330
BCC DelayLoop0
MOVS R0,#0
MOVS R1,#0
ADDS R2,R2,#1
CMP R2,#15
BCC DelayLoop0
POP {R0,R1,PC}
NOP
END
四、电路及实现效果
1.连接电路
对于USB转TTL模块和stm32f103c8t6连接
GND — GND
3v3 — 3v3
TXD — A10
RXD — A9
2.连接开发板

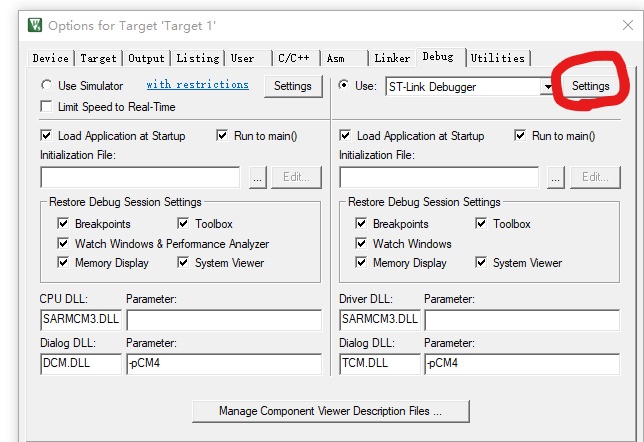

因为我使用了ST-Link，所以只需要在Keil上设置一番就好了；
但是要注意，可能会出现以下情况：
需要安装驱动！具体的地址在参考链接中给出。
操作继续！
点击如下按钮
software pack 对应位置出现你的支持包就可以啦！
接下来，连接好开发板，然后点击调试就可以了
3.运行结果
作业（害怕）
五、总结
在这次的学习过程中，我了解到了寄存器相关知识，学会了STM系列芯片的入门，成功点亮了流水灯，对于时钟等概念有了更加清晰地认识，能够更加熟练灵活的运用它们。
