一、实验工具

STM32CubeMX
KEIL5：安装教程
mcuisp： mcuisp百度网盘链接：https://pan.baidu.com/s/1WyvtnCJad_BqXbwTzhcofw
提取码：h2xc
STM32F103C8T6的最小核心板

二、STM32CubeMX生成代码使用HAL库点亮流水灯

1.安装STM32CubeMX

官网下载（官网下载需要绑定邮箱或者注册）
（1）管理员身份运行安装程序，点击next：
在这里插入图片描述
（2）点击"I accept the terms of this license agreement"，接着选择Next：

（3）勾选第一个即可，第二个选项是是否同意ST公司收集你的个人使用信息等:

（4）选择安装位置，默认位置是安装在C盘中（注意：安装位置不要出现中文）：
在这里插入图片描述
（5）点击确定：

（6）直接点NEXT，其他不用设置之后开始安装：

（7）安装完成，点Done退出：

2.安装HAL库

STM32 HAL固件库是Hardware Abstraction Layer的缩写，中文名称是：硬件抽象层。HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，为更方便的实现跨STM32产品的最大可移植性。HAL库的推出，可以说ST也慢慢的抛弃了原来的标准固件库，这也使得很多老用户不满。但是HAL库推出的同时，也加入了很多第三方的中间件，有RTOS，USB，TCP / IP和图形等等。
和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。
并且从16年开始，ST公司就逐渐停止了对标准固件库的更新，转而倾向于HAL固件库和 Low-layer底层库的更新，停止标准库更新，也就表示了以后使用STM32CubeMX配置HAL/LL库是主流配置环境；

（1）打开安装好的STMCubeMX

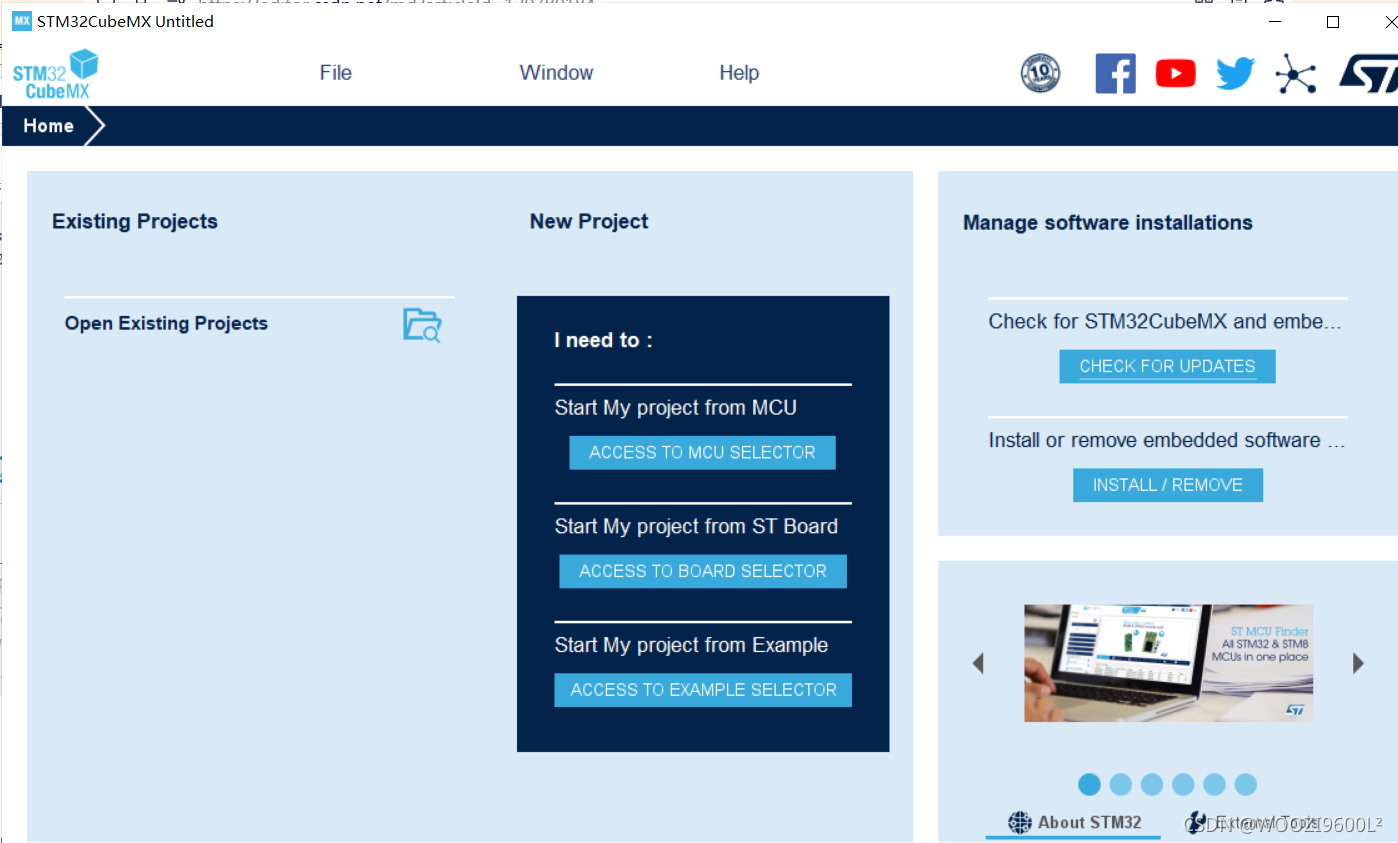

在这里插入图片描述

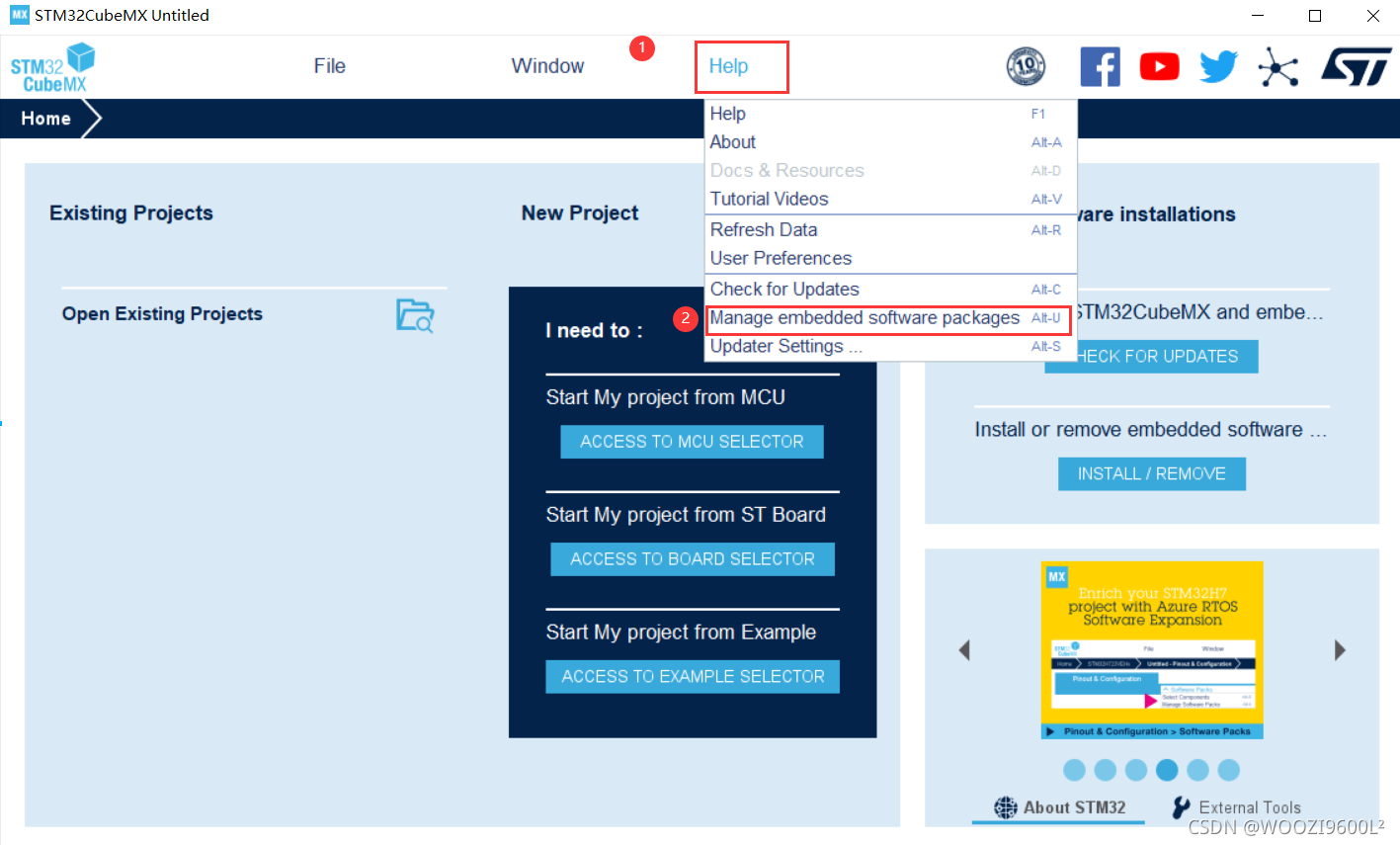

（2）点击HELP->Manage embedded software packages :

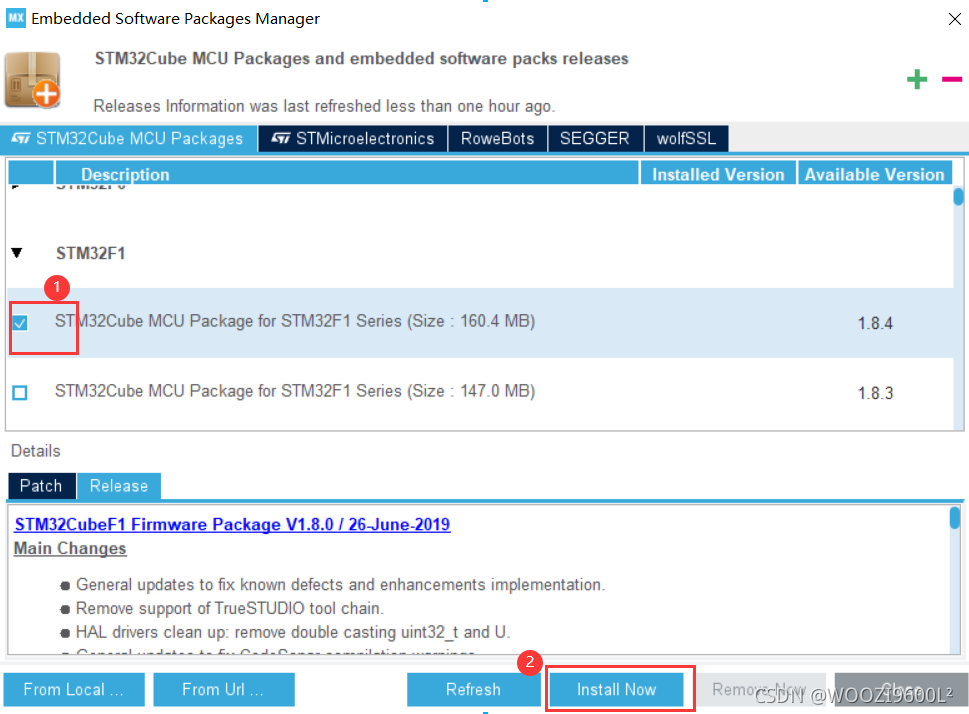

（3）会跳出来一个选择型号界面勾选上你要安装的HAL库，点击“Install Now” 直到安装成功。如下图：

3.新建项目

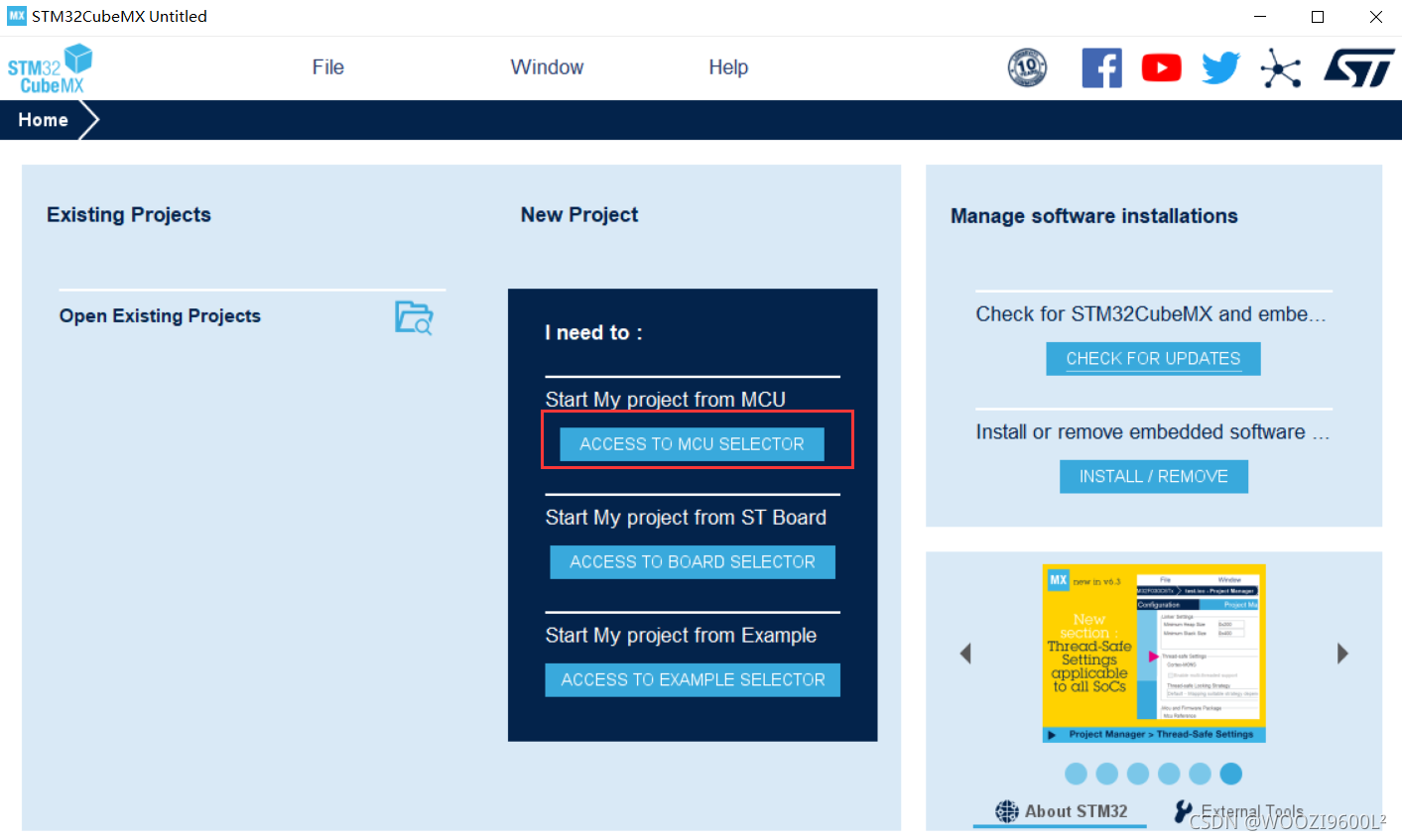

（1）回到STMCubeMX的主界面，创建新项目：
在这里插入图片描述

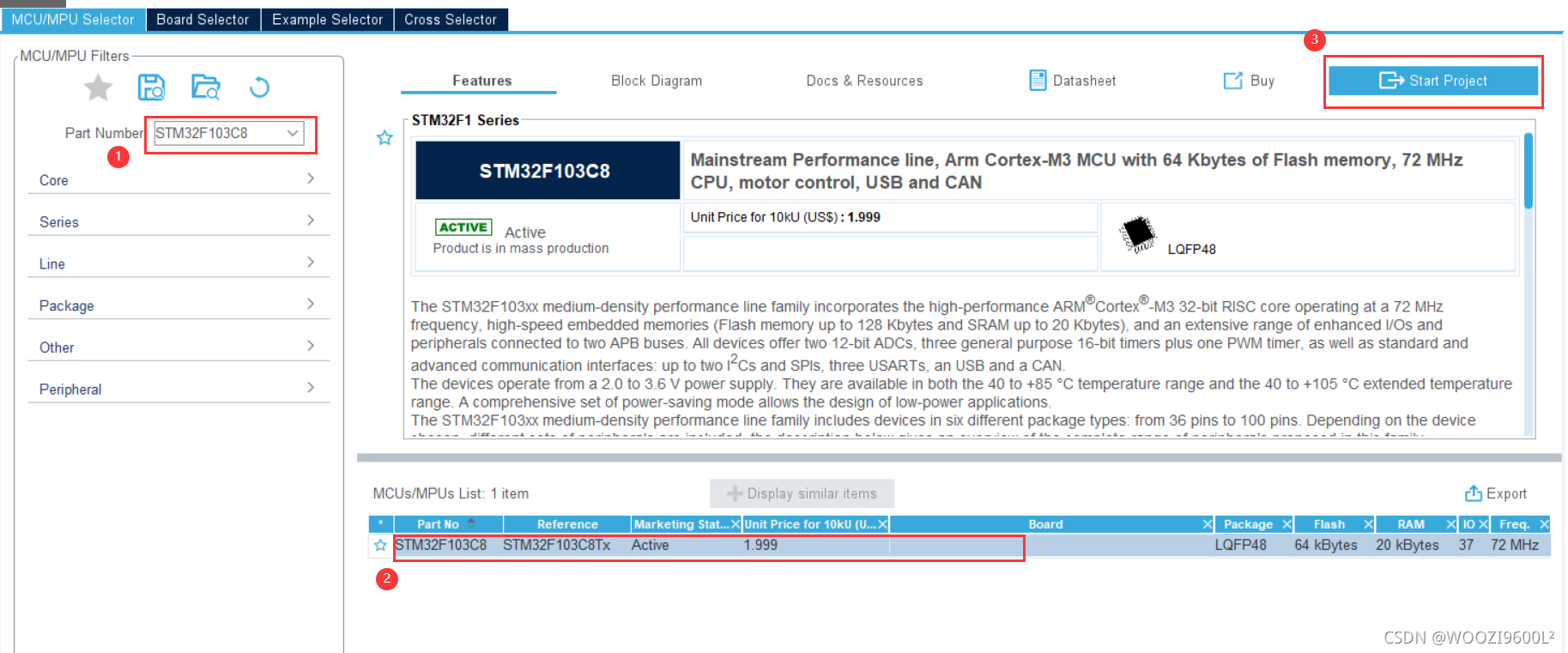

（2）在part name里选择自己的芯片，点击信息栏中的具体芯片信息选中，点击start project：

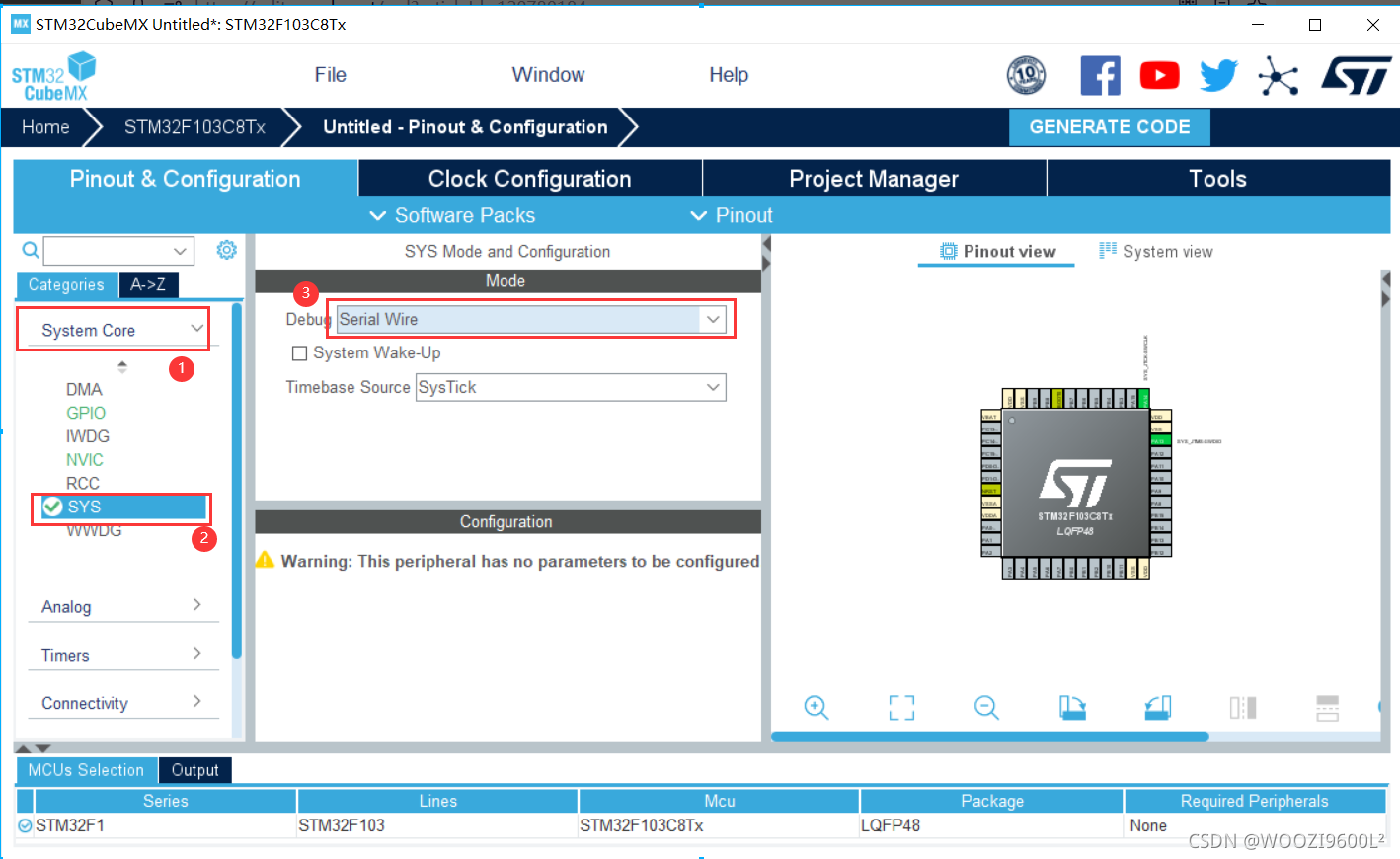

（3）点击system core，进入SYS，在debug下选择serial wire：

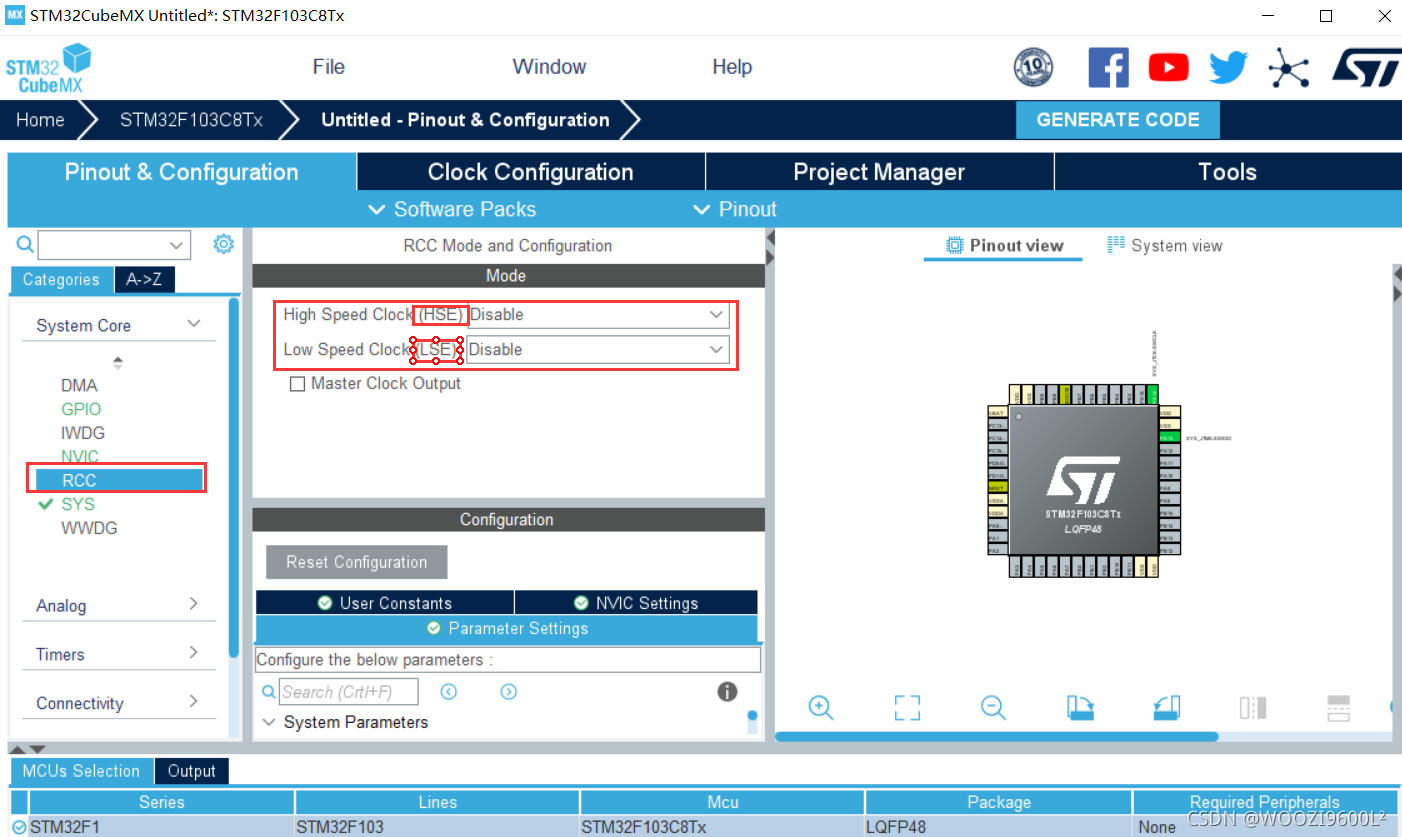

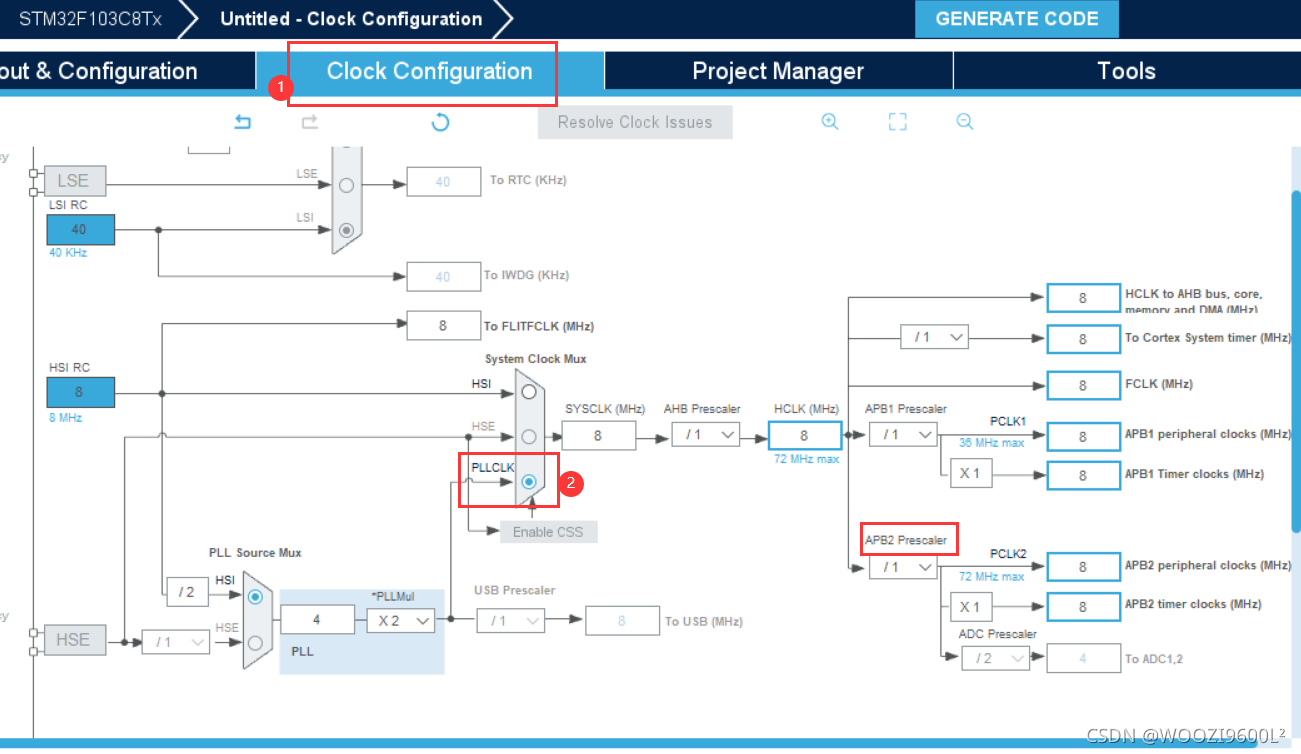

（4）配置时钟，进入上面的rcc，有两个时钟，一个是hse和lse，我们要用是GPIO接口，而这些接口都在APB2里：
在这里插入图片描述
接下来观察时钟架构，APB2总线的时钟由hse控制，同时在这个界面得把PLLCLK右边选上：

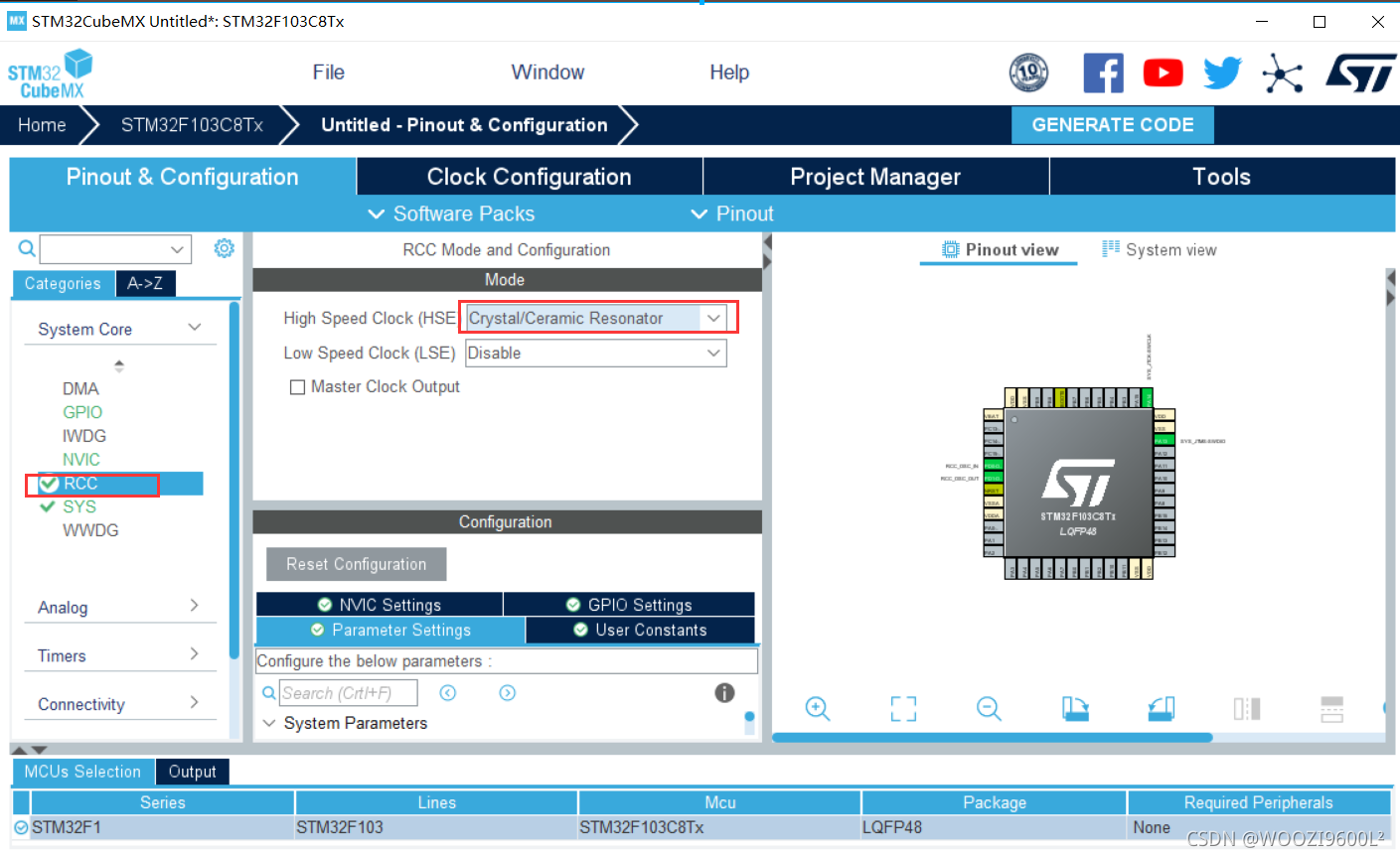

（5）将hse那里设为Crystal/Ceramic Resonator：

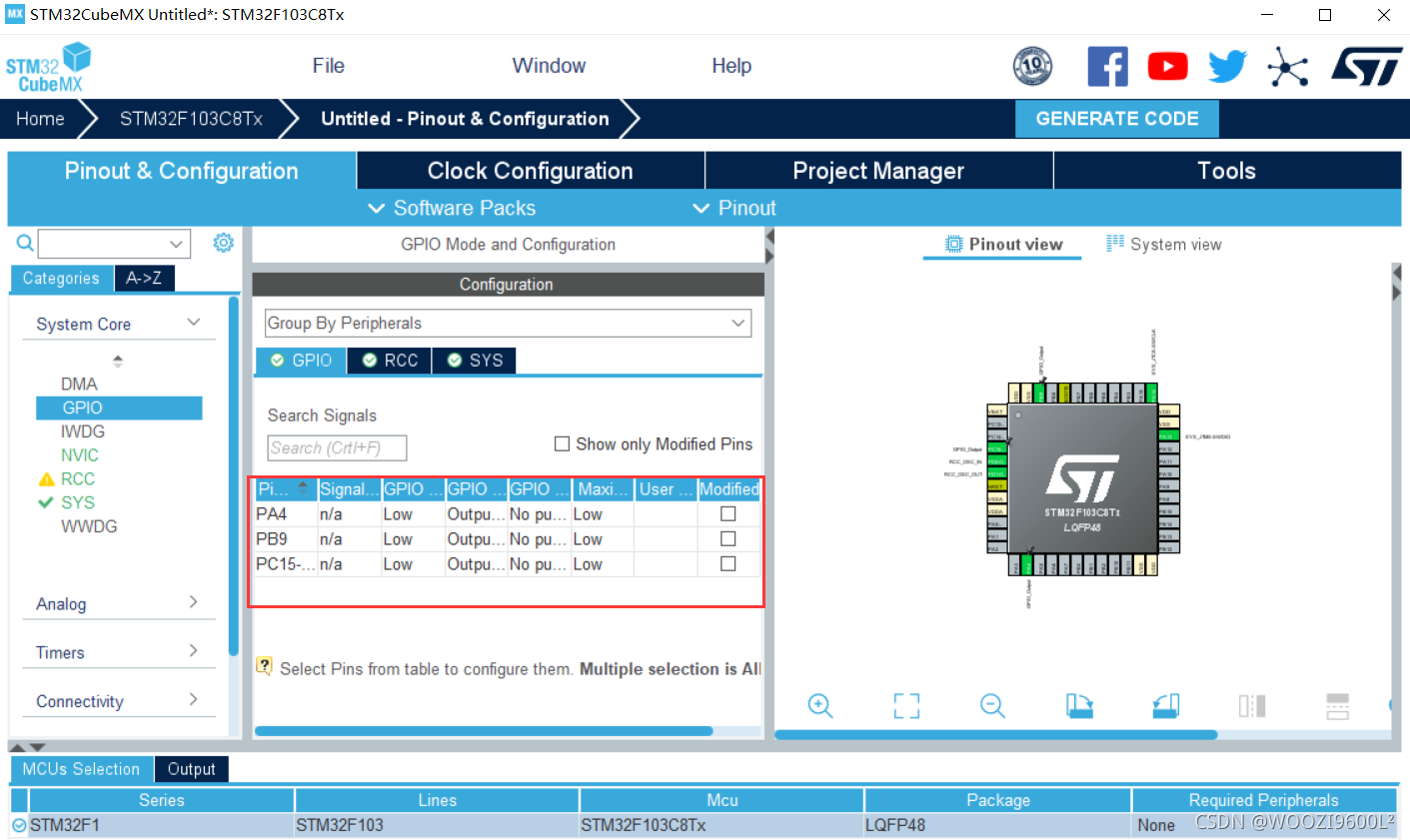

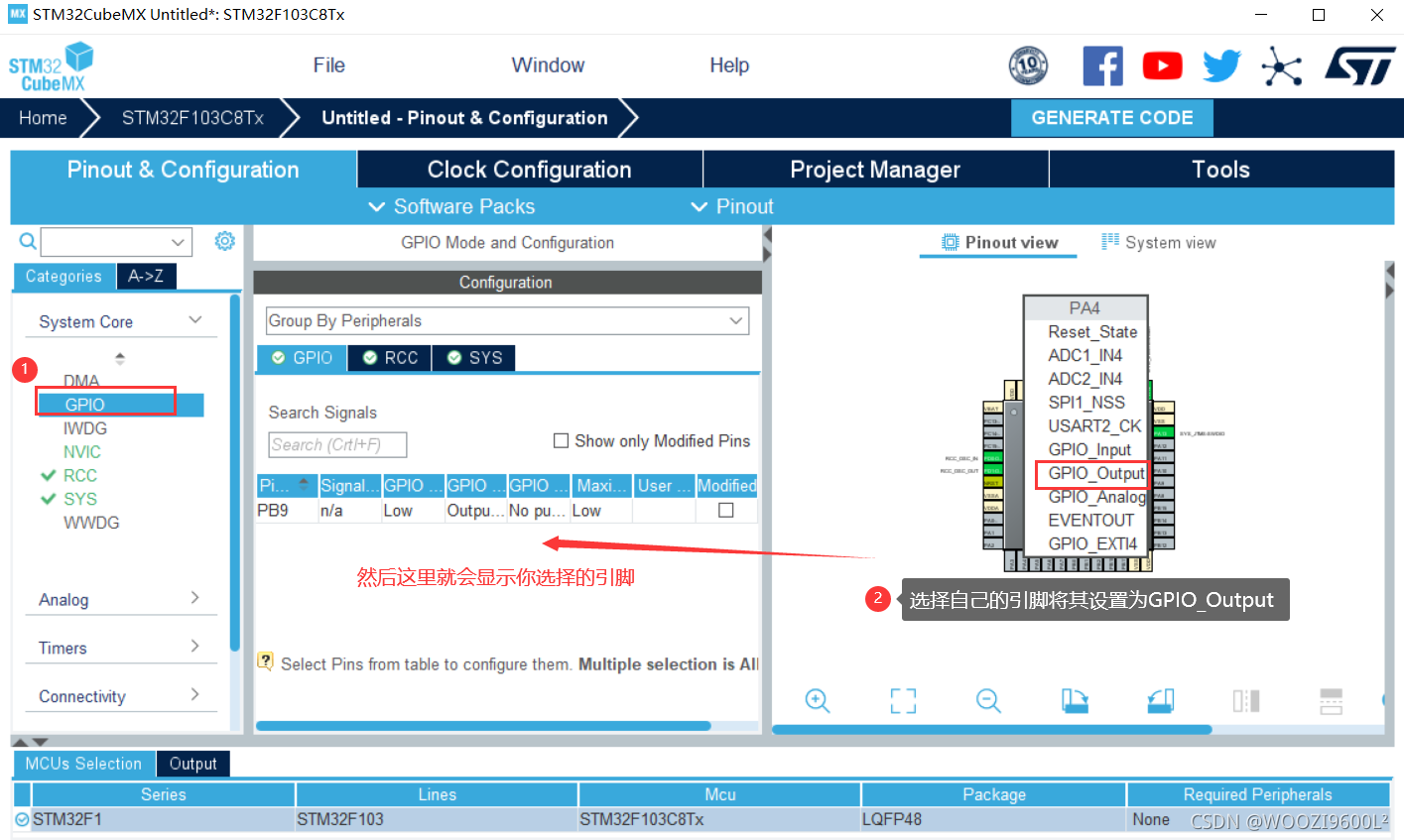

（6）接下来就是点击相应的引脚设置输出寄存器了，就是output那一项，一共选了三个，是PA4，PB9，PC15：
在这里插入图片描述

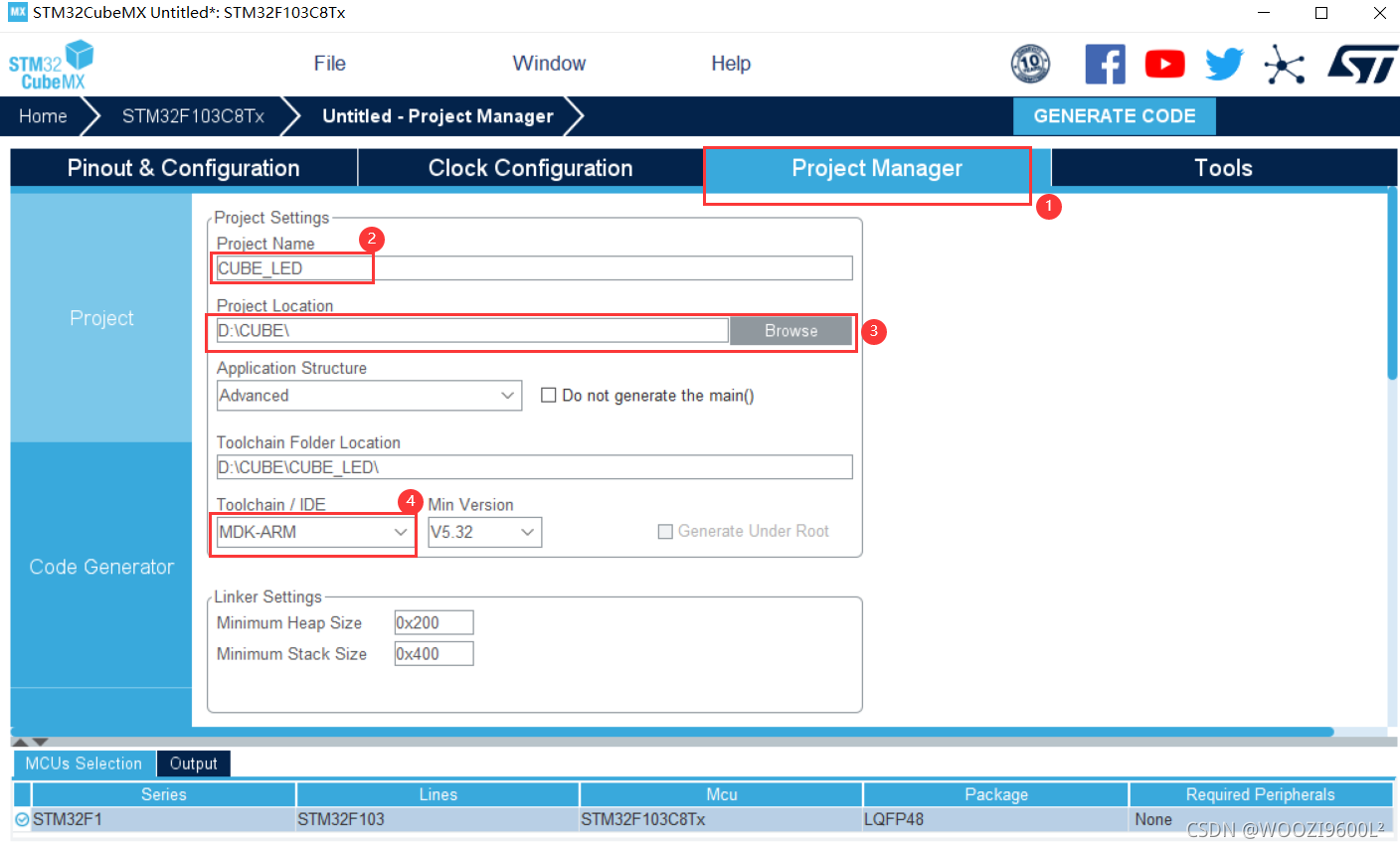

（7）点击project manager，配置好自己的路径和项目名，然后IDE那项改为MDK-ARM：

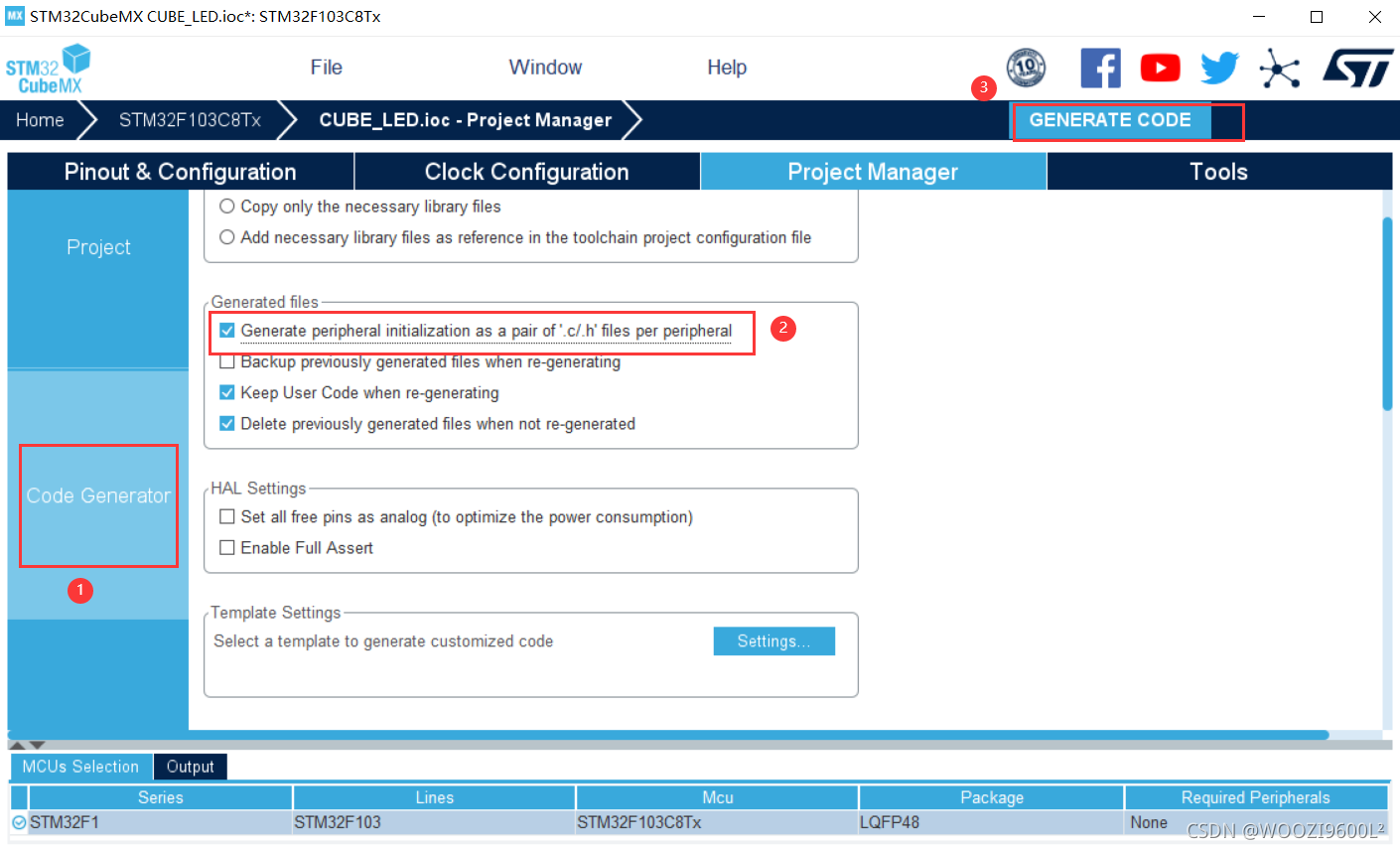

（8）进入 code generate界面，选择生成初始化.c/.h文件，后面点击generate code，选择open project，然后就到KEIL5了：

4.keil仿真调试

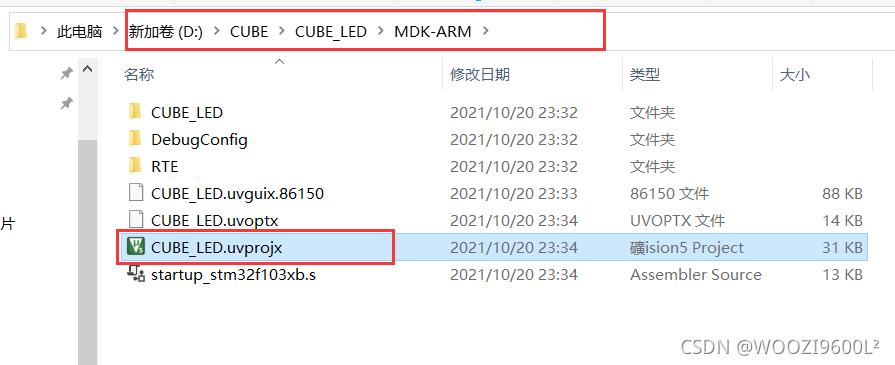

（1）打开.uvprojx文件（或者在上一步选择open project）

在这里插入图片描述

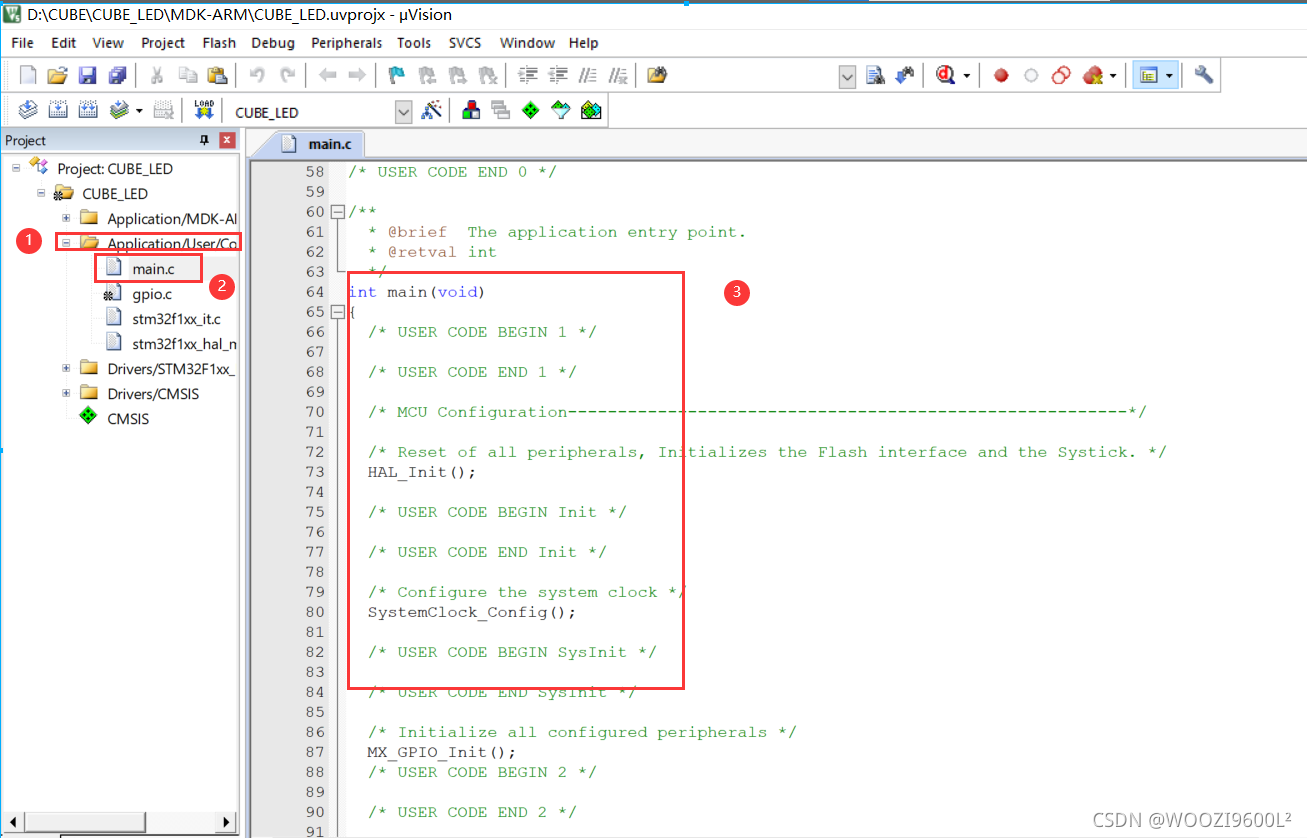

打开main.c文件，滑倒主函数那一部分：

（2）将下面代码放入主函数中（替代里面的内容）

SystemClock_Config();//系统时钟初始化
  MX_GPIO_Init();//gpio初始化
  while (1)
  {
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
		HAL_Delay(1000);//延时1s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
		HAL_Delay(1000);//延时1s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
		HAL_Delay(1000);//延时1s
	}

（3）烧录运行

串口烧录要断电之后把boot0置0才能正常运行：
在这里插入图片描述

（4）观察GPIO端口的输出波形

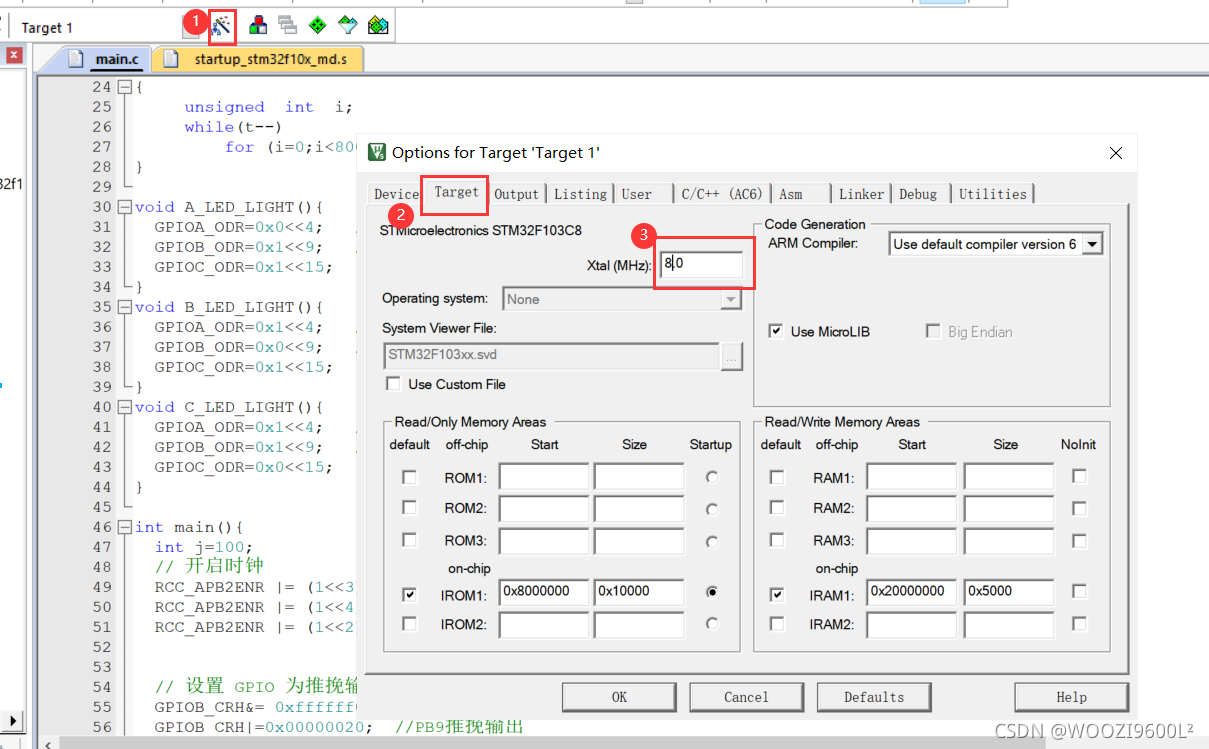

（1）Target界面中，选择跟正确的晶振大小，我使用的是8MHz的外部晶振。这个选项在软件仿真中起到很重要的作用，如果选择错误，那么波形一定是错误的，因为时间不准确。
在这里插入图片描述

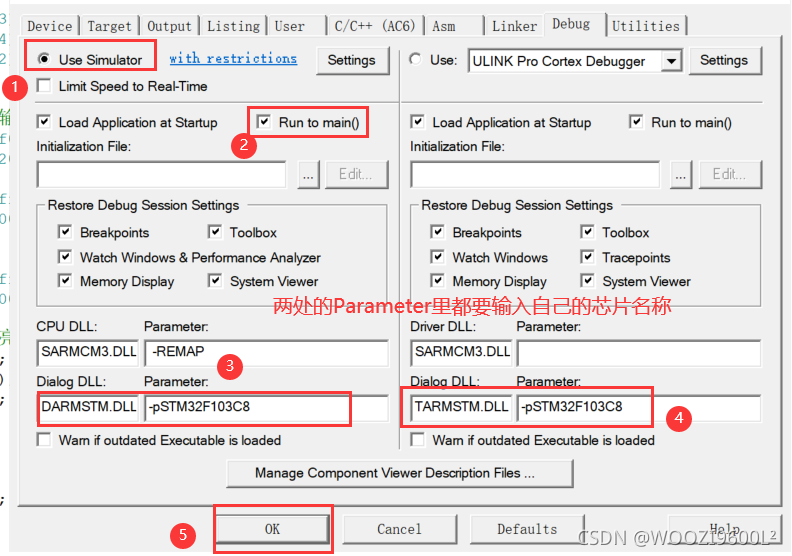

（2）Debug页的设置：

（3）点击Debug，进入调试界面：

（4）选择逻辑分析仪：

（5）选择要观察的引脚：

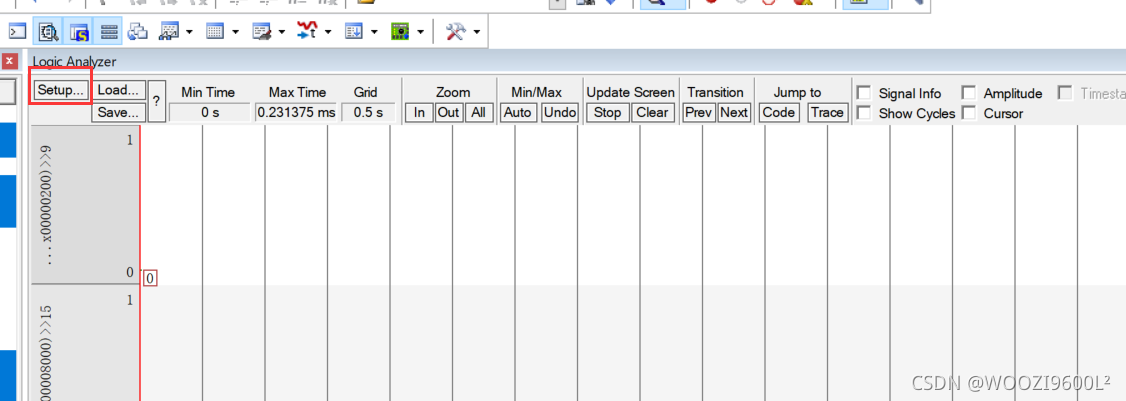

①点击Setup Logic Analyzer

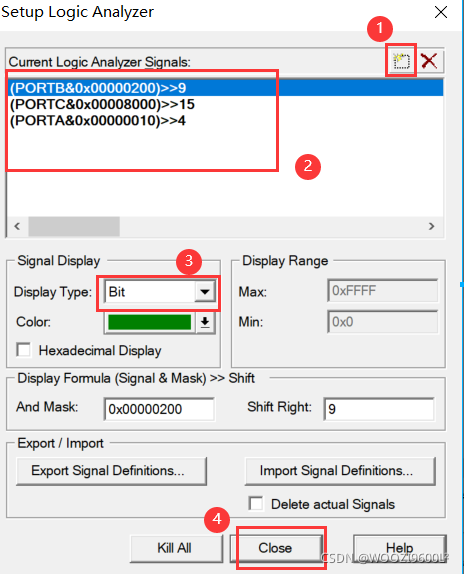

②添加要观察的引脚：

（6）相关设置

（7）运行程序：

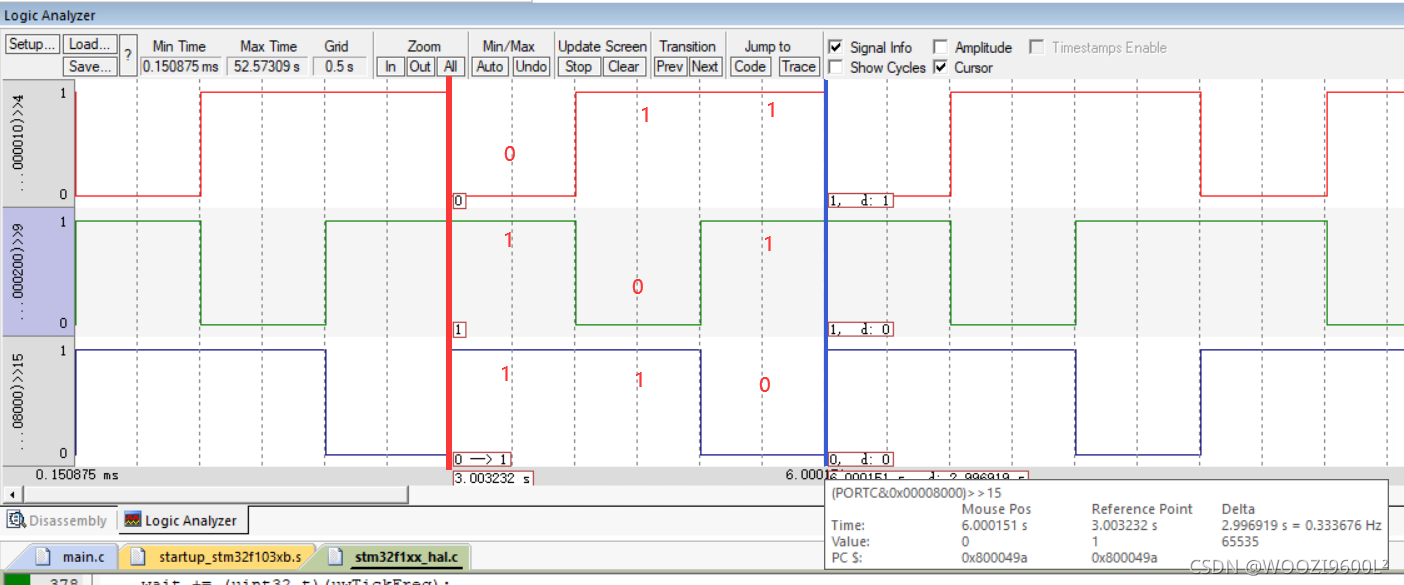

（8）观察波形：
在这里插入图片描述
引脚为低电平的灯亮，高电平的灯不亮，高低电平转换周期（LED闪烁周期）为1s左右。
