[嵌入式]【电路】PT1000/PT100温度采集电路

原理图下载链接：https://download.csdn.net/download/Roger_717/33823983https://download.csdn.net/download/Roger_717/33823983

1.?前期准备

测温电路电压输出范围是0~3.3V，PT1000（PT1000阻值变化幅度大，测温的灵敏度较PT100高一些；PT100更适合大范围测温）。

电压是由TL431电压基准源芯片产生的电压基准源4V，或者可以采用REF3140产生4.096V作为基准源。基准源芯片还有REF3120、3125、3130、3133、3140。该芯片采用SOT-32封装，5V输入电压。输出电压可根据所需基准 电压进行选择。

2.?常用采样电路

2.1 桥式测温电路

测温原理：

电路采用REF3140产生4.096V的参考电源，采用R1、R2、R4和Pt1000构成测量电桥，其中R1=R2，R4=1000R的精密电阻，当Pt1000的电阻值与R4的阻值不相等时，电桥会输出一个mV级别的压差信号，这个压差信号经过仪表放大电路放大后输出期望的电压信号，该信号可以直接接AD转换芯片。

需要注意流过PT1000的电流不超过0.5mA，已知REF3140的最大输出电流不超过±10mA，根据这个标准，我们选择电桥的R1和R2的阻值为4V/0.5mA = 8K，加上PT1000的阻值，我们选择7.5K。

2.2 后级运放处理

采用常用的OP07采集PT1000两端的电压进行放大，送入STM32的AD采样引脚。或者采用单电源供电的AD623进行电压采集。

3. 采样电阻接线选择

常用的铂电阻接法有两线制和三线制接法：

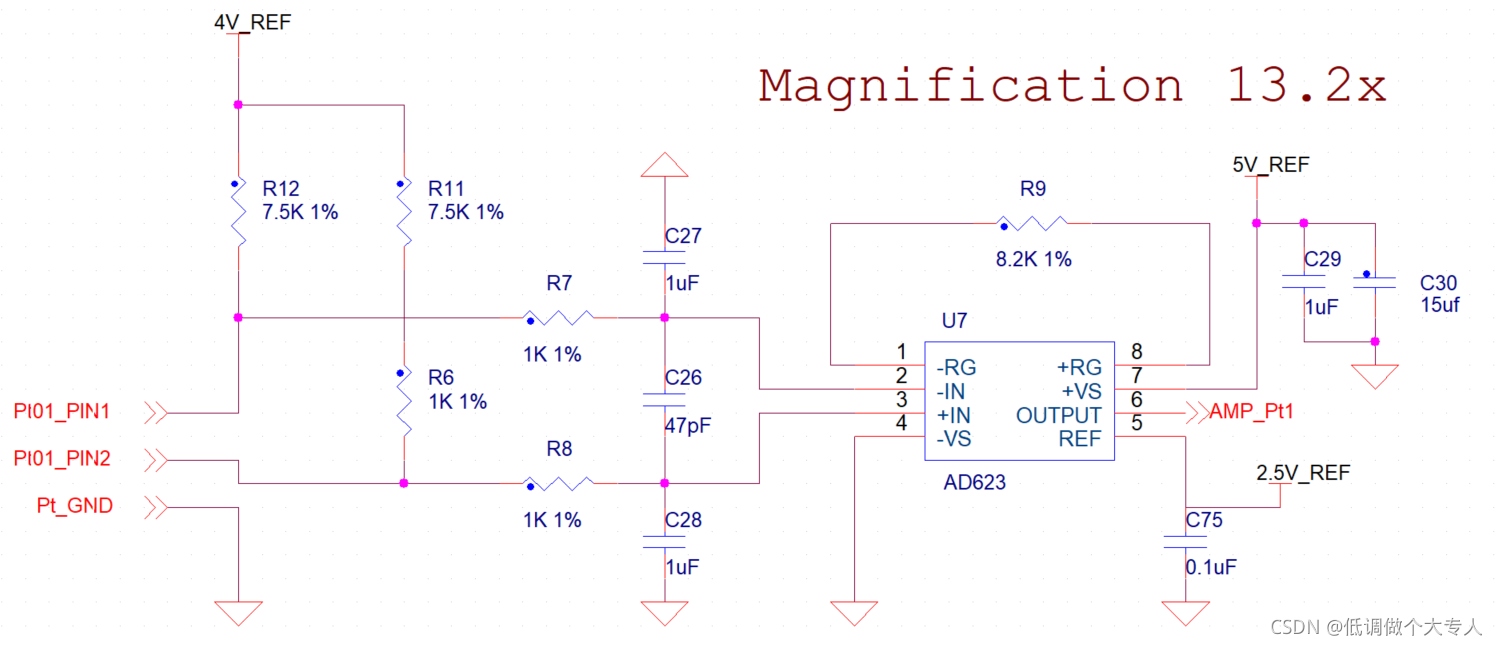

测温原理大致相同，通过TL431和电位器调节产生4.096V的参考电源，或者采用REF3140产生4.096V电源。采用R1、R2、R3和Pt100/Pt1000构成测量电桥。PT1000在-50℃~100℃的阻值变化范围是803Ω~1385Ω，0℃时为1000Ω。

桥式整流电路检流电压值：

?

??AD623放大倍数：

?最低温度：

?最高温度：

?

3.1 两线制接线电路

3.2 三线制接线电路

三线制接线的优点是将PT1000两侧的等长导线长度分别叠加在两侧的桥臂上，用以消除导线电阻。
