目录 一、材料准备 二、设备连接 2.1、插入物联网卡 三、电信云物联网平台创建 3.1、账户注册、登入 3.2、创建产品、设备、属性、服务类型 四、程序下载 4.1、修改代码 4.2、连接ST-LINK仿真器 4.3、下载程序 4.4、重启设备,查看数据上传结果 4.5、下发指令控制继电器

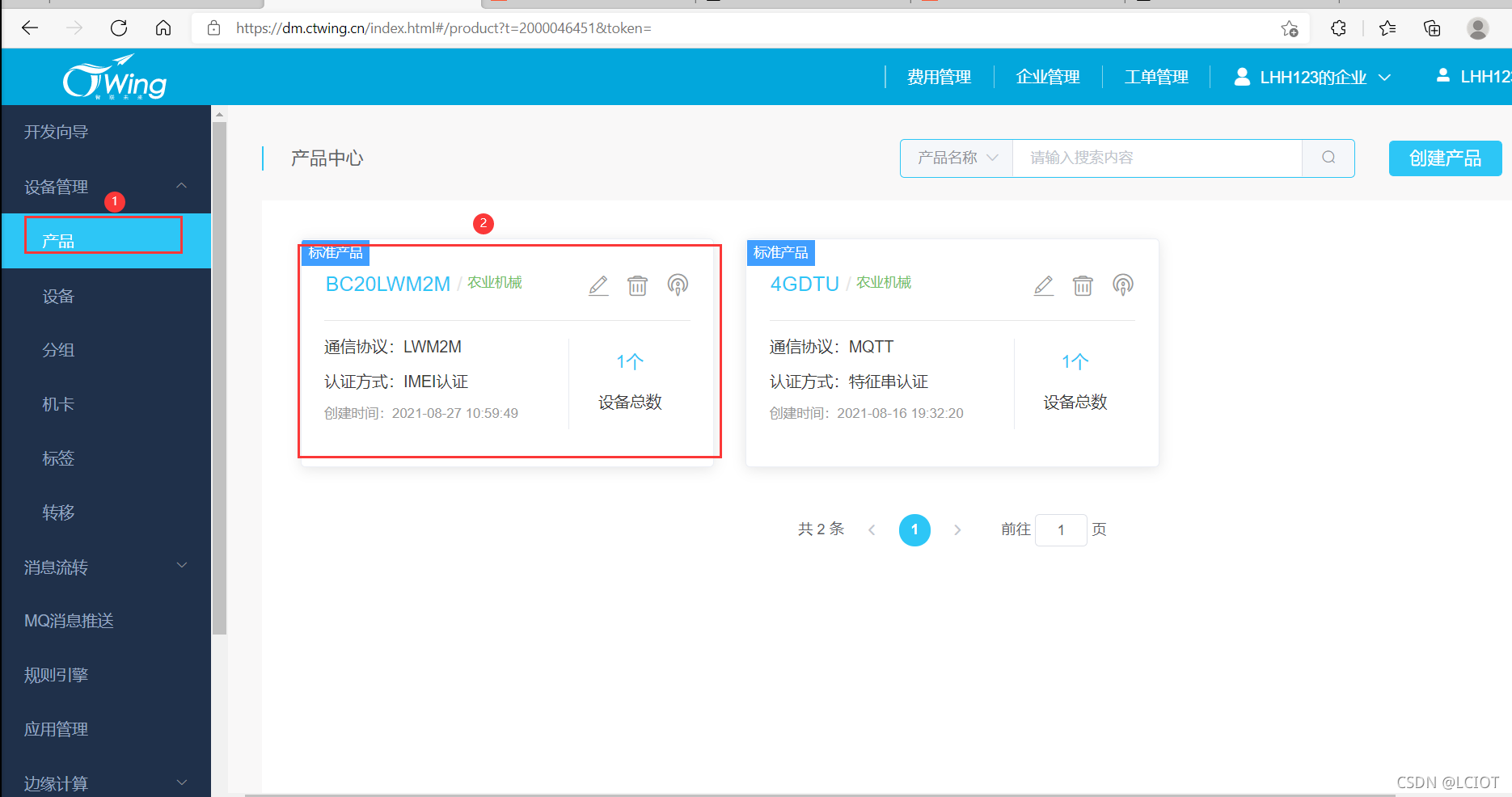

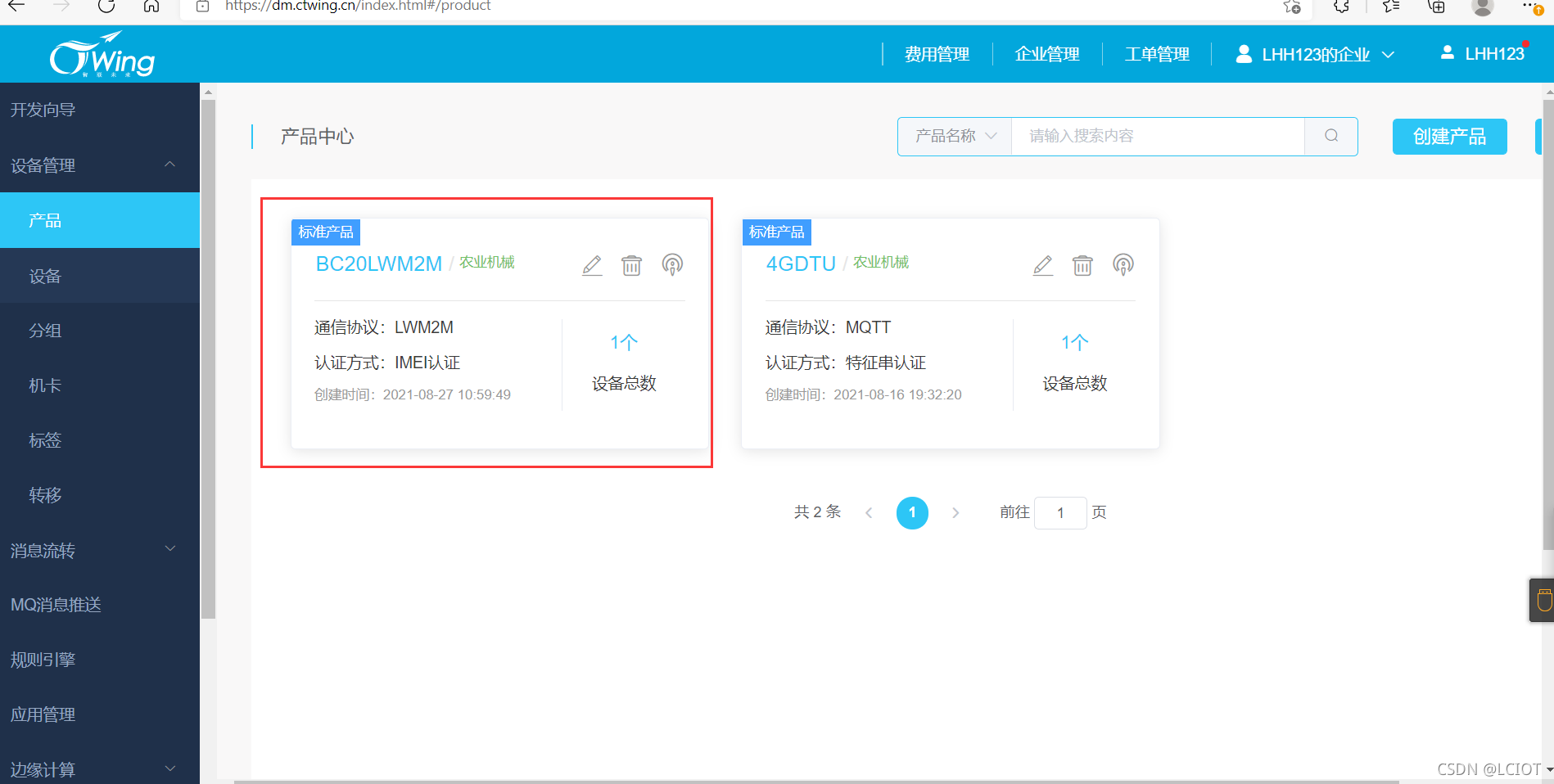

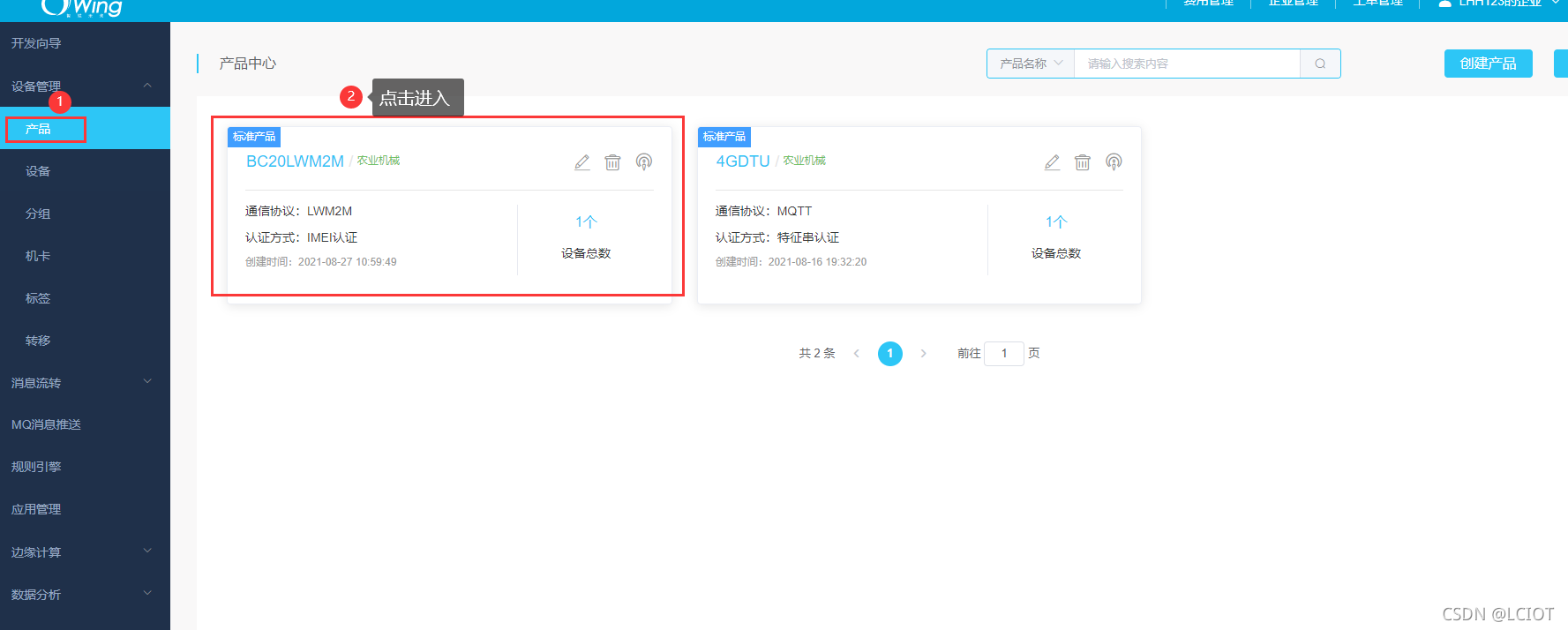

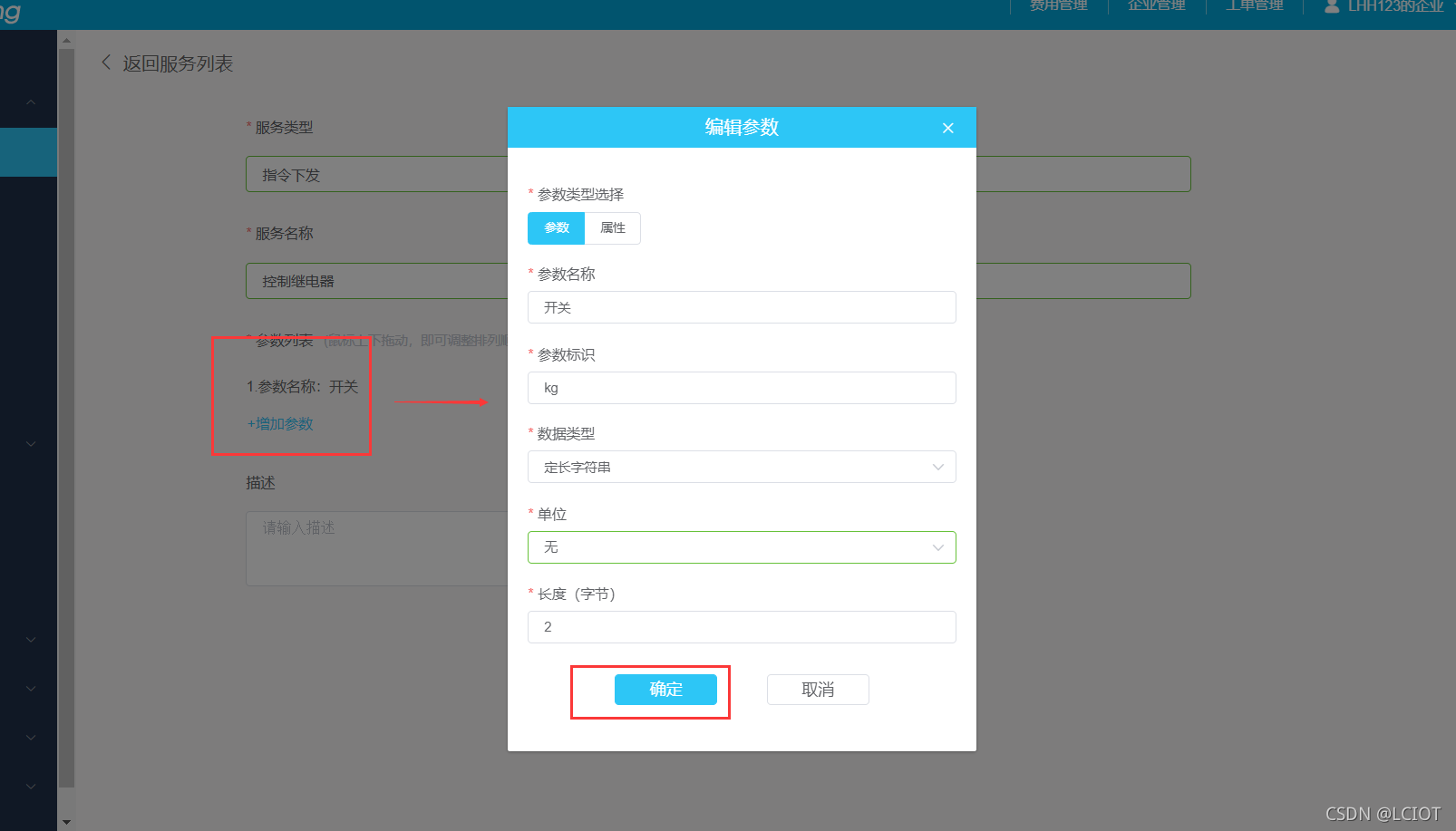

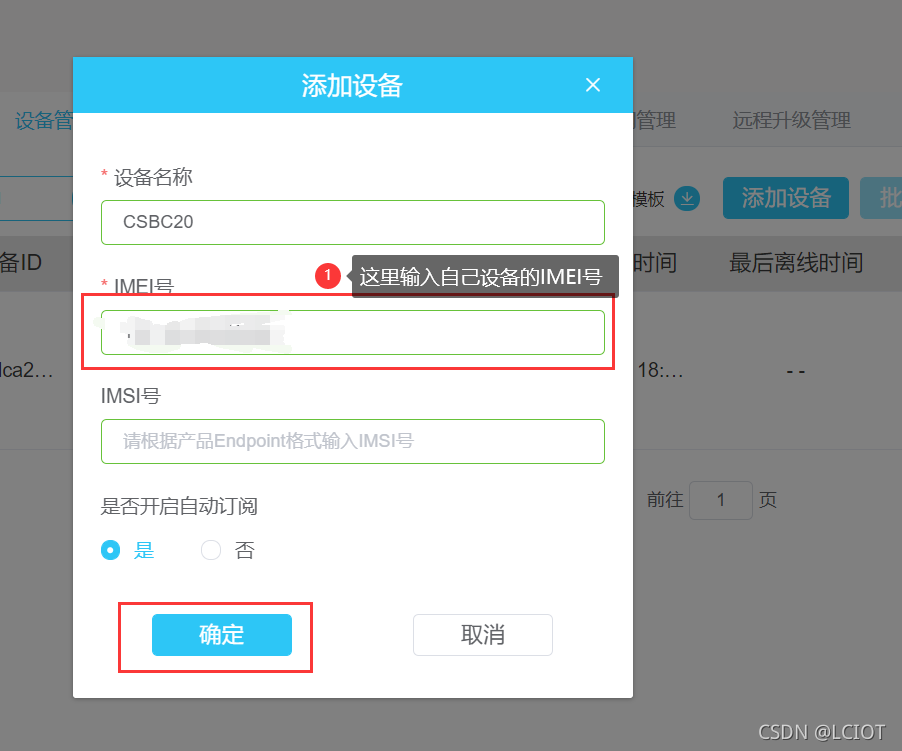

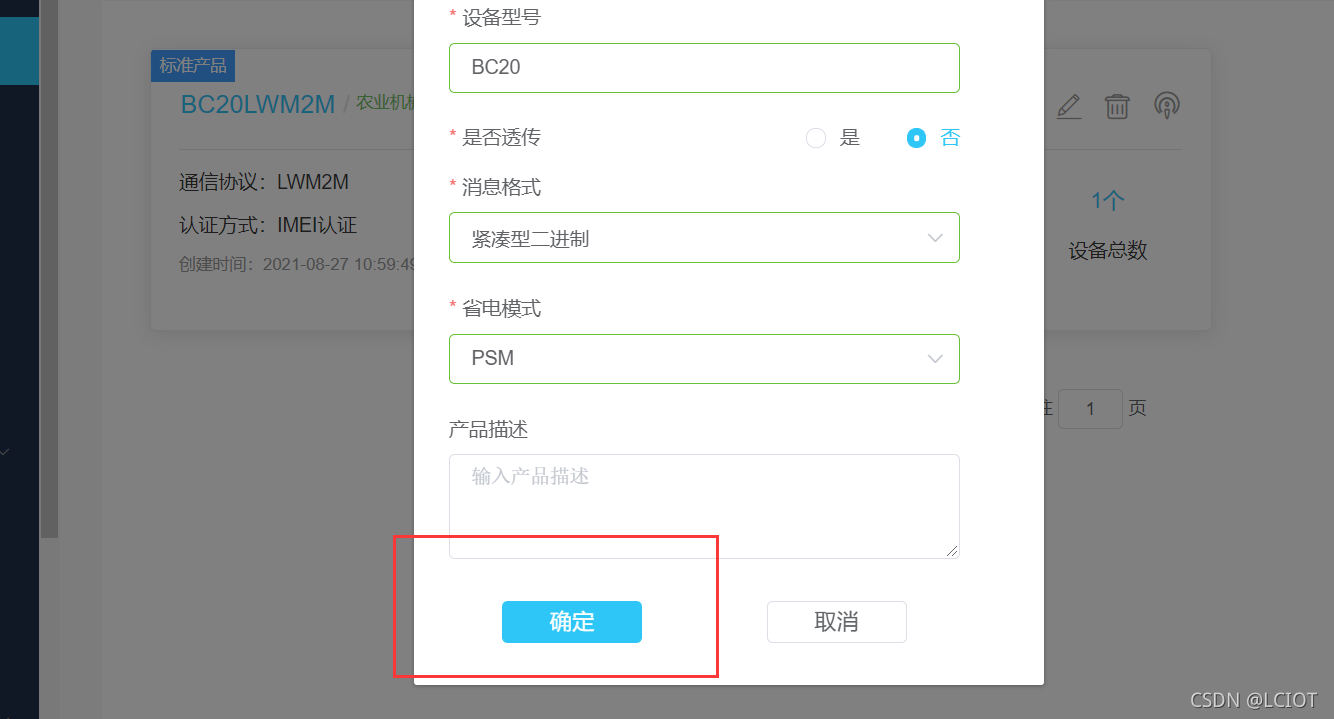

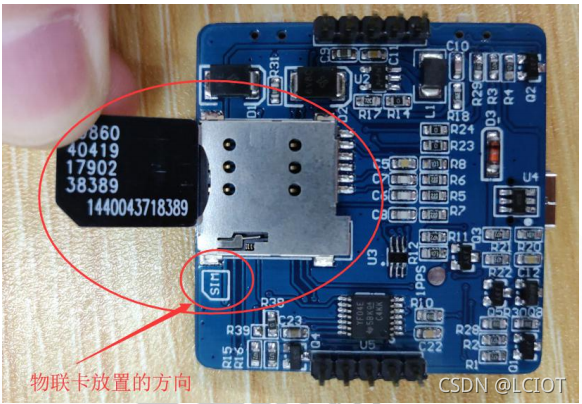

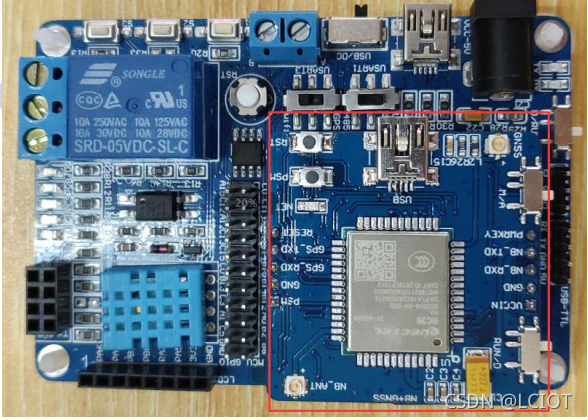

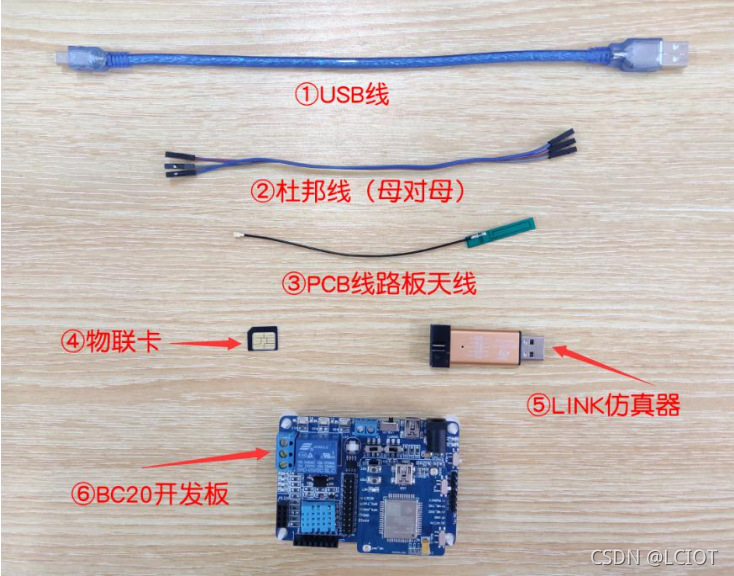

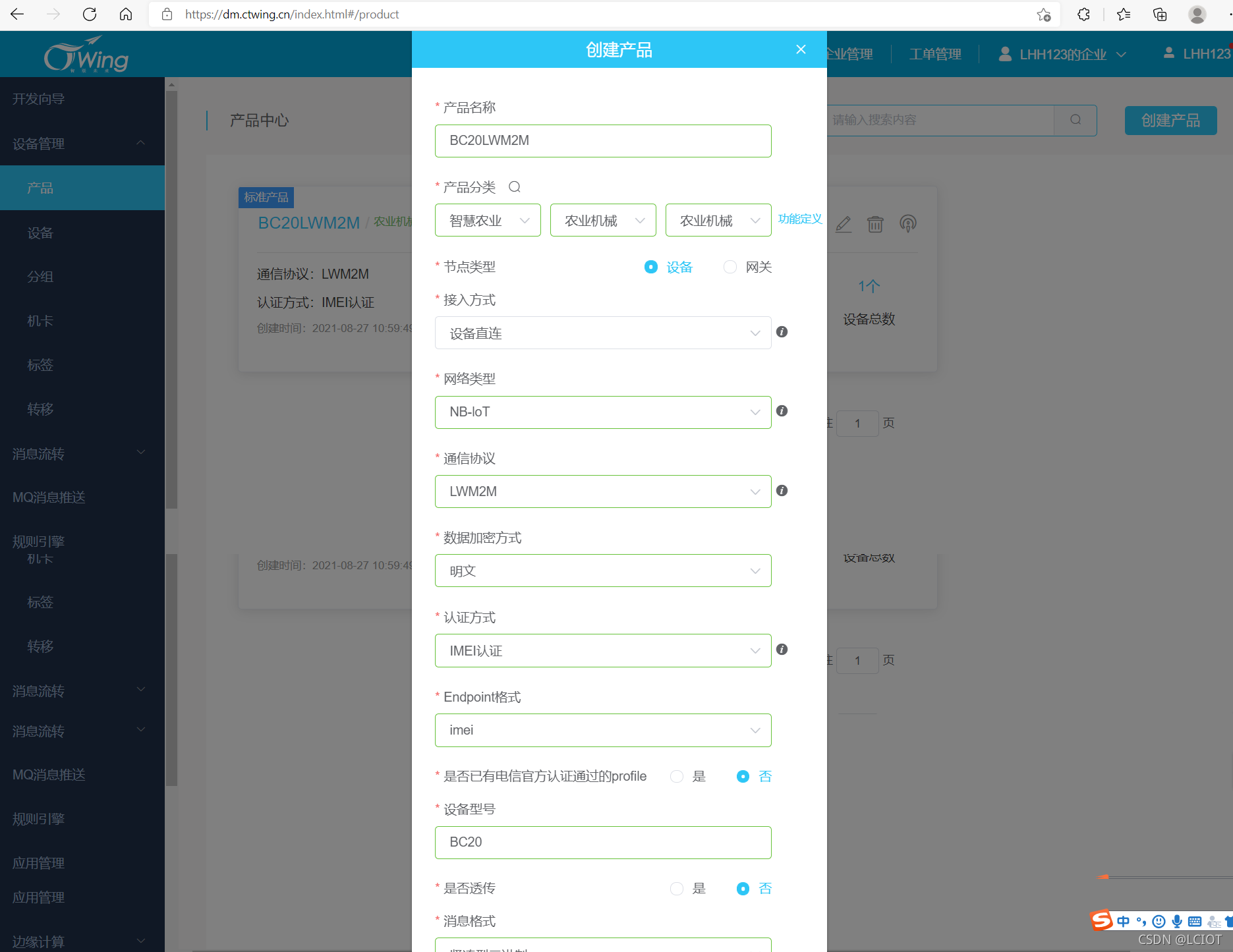

一、材料准备 准备以下材料 二、设备连接 2.1、插入物联网卡 首先把BC20核心板从开发板上拆下来 然后将物联卡放置在BC20核心板内 物联卡放置完成将BC20核心板重新插入到开发板内(注意不要弄错方向) 三、电信云物联网平台创建 3.1、账户注册、登入 电信云:https://www.ctwing.cn 进入电信云物联网平台登录页面 若已有账号,则直接登录。若没有账号,则按照官方提示进行注册。 注册登录完成按照提示点击进入 3.2、创建产品、设备、属性、服务类型 按照提示选择创建产品 点击确定 产品创建完成 按照提示添加属性 添加湿度属性 添加温度属性 属性添加完成 按照提示添加服务类型 添加温湿度数据上报服务 添加指令下发服务 添加完成 按照提示创建设备 IMEI号获取方法:BC20核心板连接USB转TTL模块,通过串口发送AT+CGSN=1,随后返回的便是设备的IMEI号 发送:AT+CGSN=1 返回:+CGSN: *************** (IMEI号是15位的)

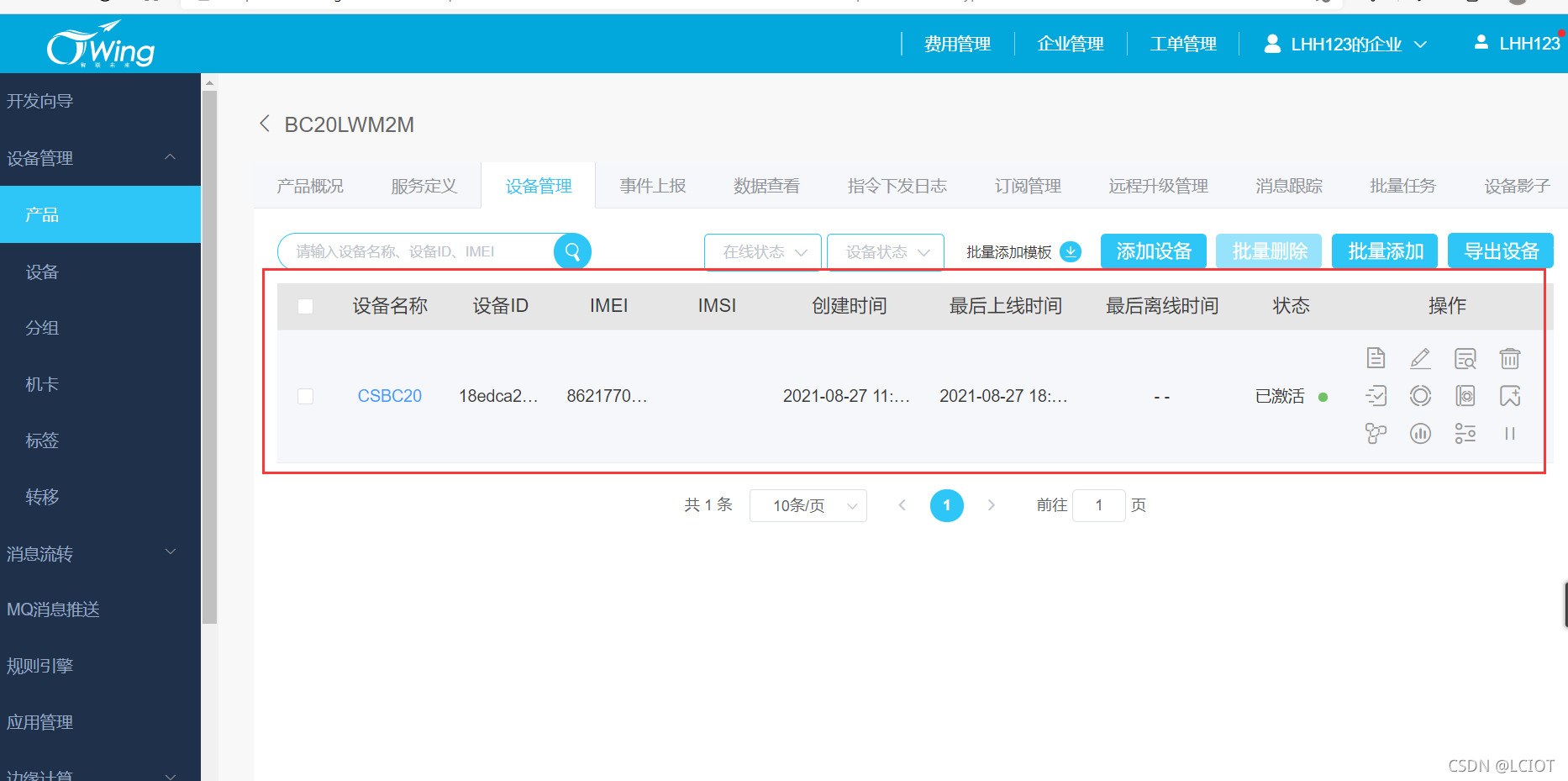

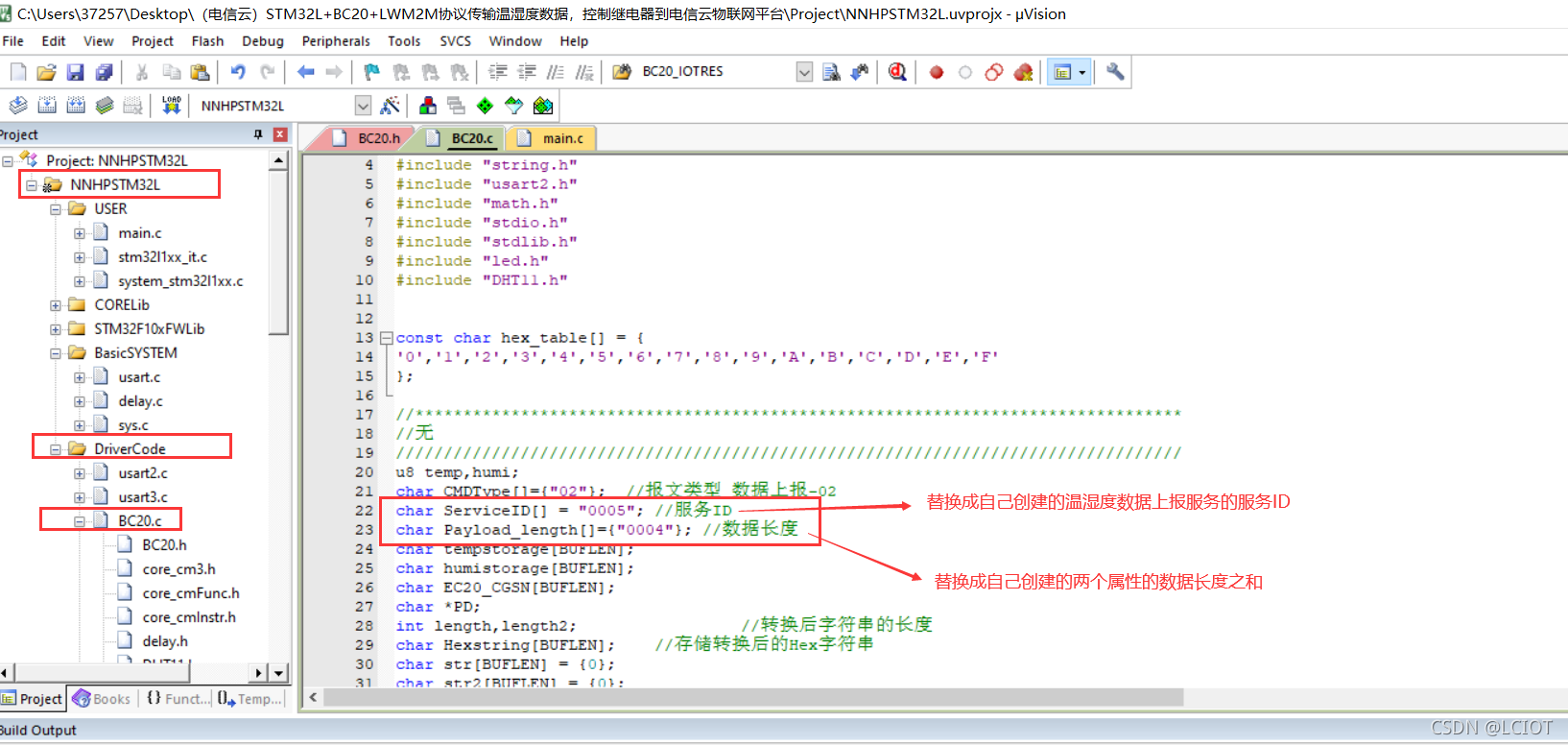

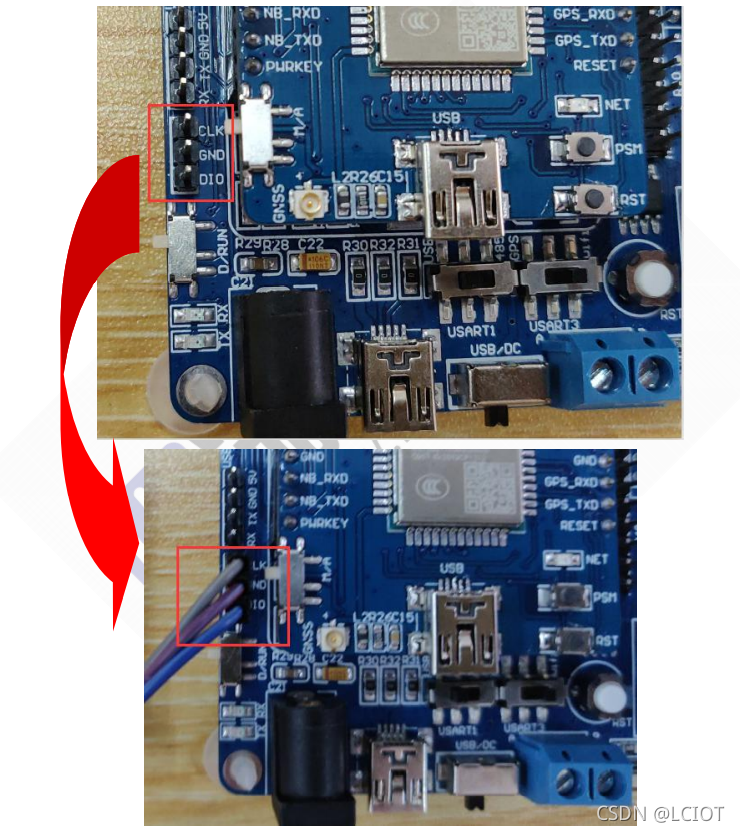

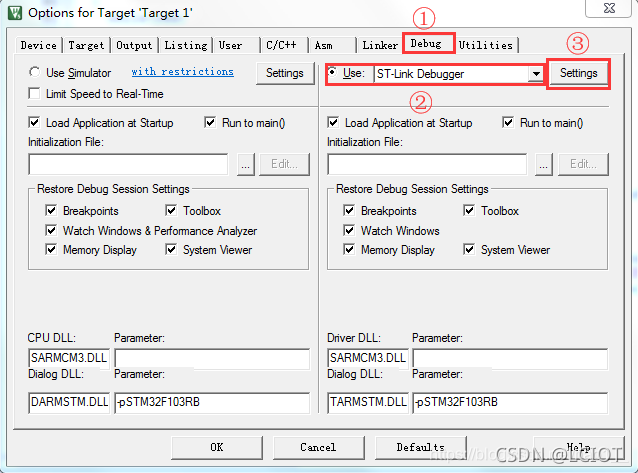

设备创建完成 四、程序下载 4.1、修改代码 4.2、连接ST-LINK仿真器并接入天线 使用3条杜邦线接入BC20开发板的CLK、GND、DIO中 接着把另一头杜邦线接入仿真器的SWDIO、GNF、SWCLK,仿真器USB接口接入电脑(注意:仔细看自己仿真器的引脚顺序SWDIO、GNF、SWCLK的位置,有些仿真器的引脚顺序和我使用的不一样。) 仿真器接好如图所示 按照提示接入PCB线路板天线 最后将USB线接入BC20开发板和电脑中,我这里使用的是USB供电,要把开关拨到USB,如果用电源供电就拨动到DC 4.3、下载程序 打开代码,点击配置仿真器

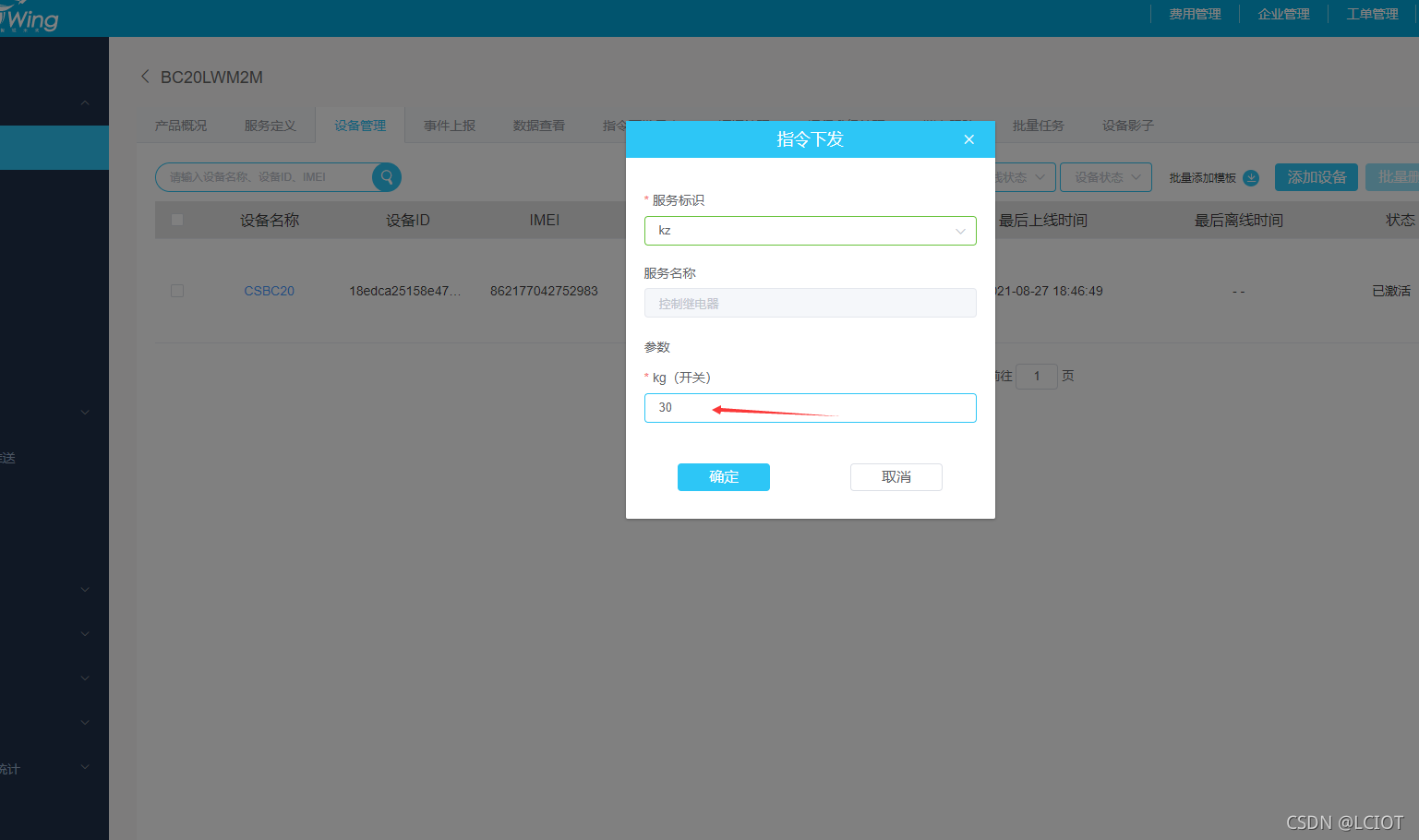

4.4、重启设备,查看数据上传结果 代码下载完成之后,重启一下设备,等待一会,即可完成数据上传 4.5、下发指令控制继电器 按照提示进行指令下发 发送完成之后等待一会,数据便会通过串口发送出来 收到数据之后板子的继电器灯随之亮起,表示继电器已打开 发送关闭继电器指令(30) 发送完成之后,等待一会之后串口便会打印数据出来 收到数据之后板子的继电器灯随之熄灭,表示继电器已关闭 查看指令下发日志 QQ群:
