一、ADC简介
STM32f103系列有3个ADC，精度为12位，每个ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道，ADC3一般有8个外部通道，各通道的A/D转换可以单次、连续、扫描或间断执行，ADC转换的结果可以左对齐或右对齐储存在16位数据寄存器中。ADC的输入时钟不得超过14MHz，其时钟频率由PCLK2分频产生。
二、ADC功能框图讲解

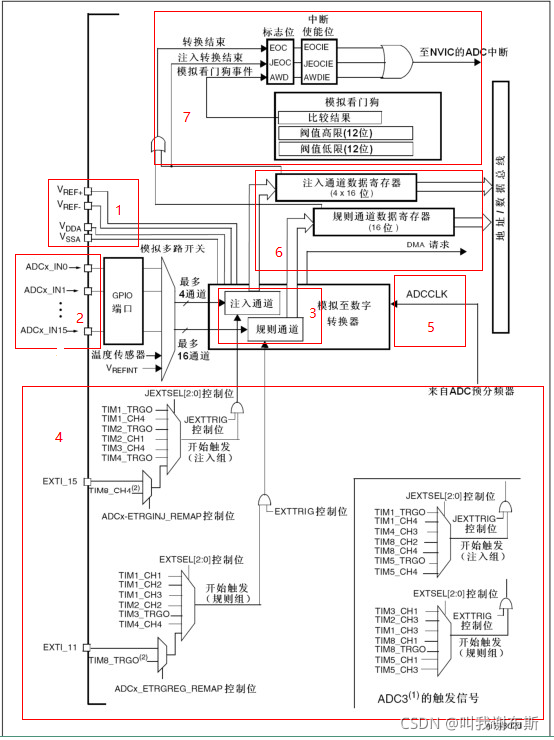

学习STM32开发板上的外设时首先要了解其外设的功能框图，如下：
功能框图可以大体分为7部分，下面一一讲解：
1、电压输入范围
ADC所能测量的电压范围就是VREF- ≤ VIN ≤ VREF+，把 VSSA 和 VREF- 接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为： 0~3.3V。
2、输入通道
ADC的信号输入就是通过通道来实现的，信号通过通道输入到单片机中，单片机经过转换后，将模拟信号输出为数字信号。STM32中的ADC有着18个通道，其中外部的16个通道已经在框图中标出，如下：
这16个通道对应着不同的IO口，此外ADC1/2/3 还有内部通道： ADC1 的通道 16 连接到了芯片内部的温度传感器， Vrefint 连接到了通道 17。 ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。
ADC的全部通道如示：

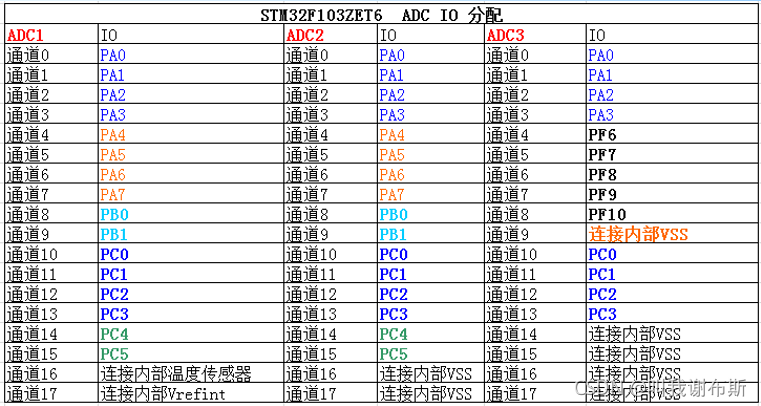

STM32ZET6

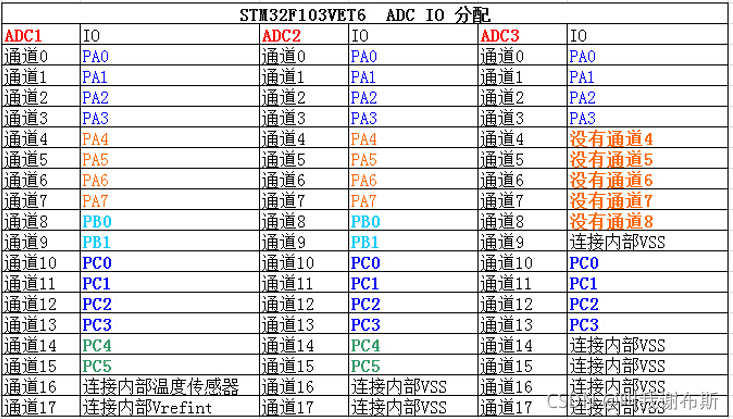

STM32VET6
外部的16个通道在转换时又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4路（注入通道貌似使用不多），下面简单介绍一下俩种通道：
- 规则通道
规则通道顾名思义就是，最平常的通道、也是最常用的通道，平时的ADC转换都是用规则通道实现的。 - 注入通道
注入通道是相对于规则通道的，注入通道可以在规则通道转换时，强行插入转换，相当于一个“中断通道”吧。当有注入通道需要转换时，规则通道的转换会停止，优先执行注入通道的转换，当注入通道的转换执行完毕后，再回到之前规则通道进行转换。
3、转换顺序
知道了ADC的转换通道后，如果ADC只使用一个通道来转换，那就很简单，但如果是使用多个通道进行转换就涉及到一个先后顺序了，毕竟规则转换通道只有一个数据寄存器。多个通道的使用顺序分为俩种情况：规则通道的转换顺序和注入通道的转换顺序。
规则通道转换顺序

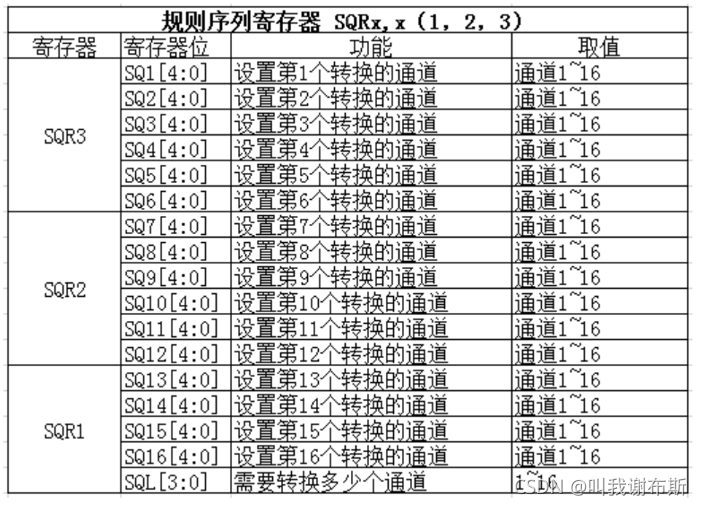

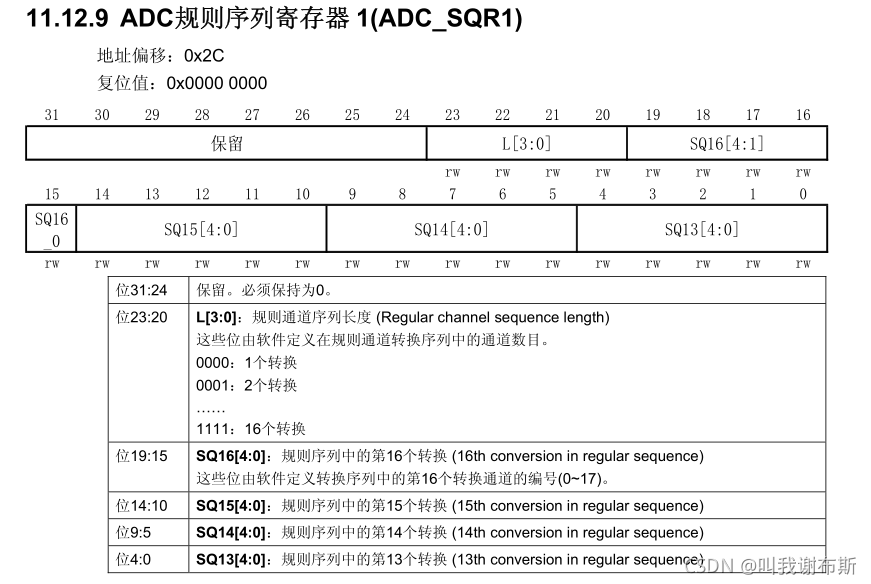

规则通道中的转换顺序由三个寄存器控制：SQR1、SQR2、SQR3，它们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序，只要在对应的寄存器位SQx中写入相应的通道，这个通道就是第x个转换。具体的对应关系如下：
通道的取值范围应该是介于 0~15，SQx 中的数据 a 代表的意思是通道 a 的第 x 次转换。
注入通道转换顺序

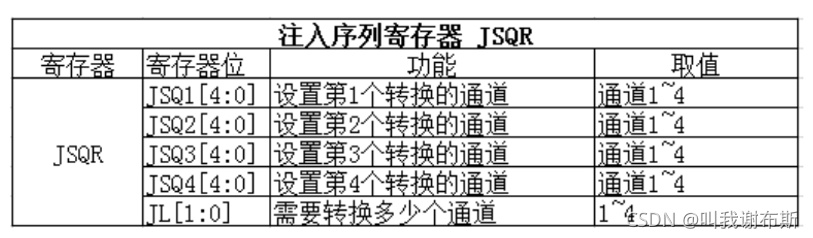

和规则通道转换顺序的控制一样，注入通道的转换也是通过注入寄存器来控制，只不过只有一个JSQR寄存器来控制，控制关系如下：
需要注意的是，只有当JL=4的时候，注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL<4时，注入通道的转换顺序恰恰相反，也就是执行顺序为：JSQ4、JSQ3、JSQ2、JSQ1。
