[嵌入式]基于STM32F103芯片实现LED灯闪烁

前言

stm32f103c8t6最小核心学习板包含了以下成分：

1.四方扁平封装的主要MCU – STM32F103C8T6。

2.重置开关–重置微控制器。

3.microUSB端口–用于串行通信和电源。

4.BOOT选择器跳线– BOOT0和BOOT1跳线，用于选择引导存储器。

5.两个LED –用户LED和电源LED。

6.8 MHz晶振– MCU的主时钟。

7.32.768KHz振荡器– RTC时钟。

8.SWD接口–用于使用ST-Link进行编程和调试。

9.3.3V稳压器（在底部）–将5V转换为3.3V，以为MCU供电。

提示：以下是本篇文章正文内容，下面案例可供参考

一，寄存器配置

1，时钟控制

时钟控制名字叫做RCC，属于AHB总线。

我们可以在6.3.7小节找到APB2外设时钟使能寄存器（RCC_APB2ENR），偏移地址是0x18,所以APB2的地址就是0x4002 1018。

首先对RCC寄存器定义

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

根据上图可知，想要使GPIOX端口时钟使能，就可以把RCC_APB2ENR的位X赋值为1，就可以开启该端口的时钟。

	RCC_APB2ENR |= (1<<3); //GPIOB端口时钟使能
	RCC_APB2ENR |= (1<<4); //GPIOC端口时钟使能
	RCC_APB2ENR |= (1<<2); //GPIOA端口时钟使能

2，GPIO端口设置：

总所周知，stm32每一组GPIO端口都配置有7种寄存器

1.端口配置低寄存器GPIOx_CRL
2.端口配置高寄存器(GPIOx_CRH)
3.端口输入数据寄存器(GPIOx_IDR)
4.端口输出数据寄存器(GPIOx_ODR)
5.端口位设置/ 清除寄存器(GPIOx_BSRR)
6.端口位清除寄存器(GPIOx_BRR)
7.端口配置锁定寄存器(GPIOx_LCKR)

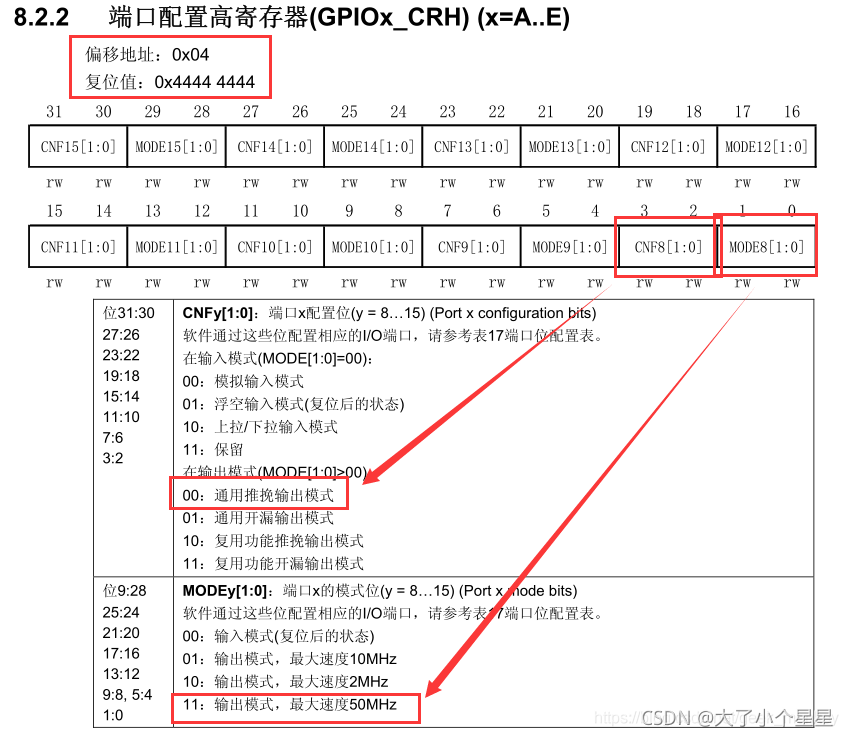

STM32中，用端口配置低寄存器（GPIOx_CRL）来配置引脚Px0-Px7, 用端口配置高寄存（GPIOx_CRH）来配置引脚Px8-Px15。

我在实验中使用了A0,B9,C14三个串行口，定义的寄存器分别是

偏移地址是0x04，意思是在基地址的基础上再加0x04，所以，对于GPIOB来说就是0x4001 0c04。如果配置PB0-PB7,那么需要的寄存器是低位的寄存器GPIOB_CRL，它的地址是0x4001 0c00。
　　

#define GPIOA_CRL	*((unsigned volatile int*)0x40010800)
#define	GPIOA_ORD	*((unsigned volatile int*)0x4001080C)

#define GPIOB_CRH	*((unsigned volatile int*)0x40010C04)
#define	GPIOB_ORD	*((unsigned volatile int*)0x40010C0C)

#define GPIOC_CRH	*((unsigned volatile int*)0x40011004)
#define	GPIOC_ORD	*((unsigned volatile int*)0x4001100C)

其中GPIO_ORD寄存器的第一位设置为0则代表串行口输出低电平，ODR的第2位设置为1则代表P2口输出高电平。
已知点亮LED灯需要输出低电平，

		GPIOA_ORD=0x0<<0;		//PA0亮
		Delay_ms(5000000);      //设置时延
		GPIOA_ORD=0x1<<0;		//PA0灭
		Delay_ms(5000000);

		GPIOB_ORD=0x0<<9;		//PB9亮
		Delay_ms(5000000);
		GPIOB_ORD=0x1<<9;		//PB9灭
		Delay_ms(5000000);

		GPIOC_ORD=0x0<<15;		//PC15亮
		Delay_ms(5000000);
		GPIOC_ORD=0x1<<15;		//PC15灭
		Delay_ms(5000000);

其中Delay_ms()是设置的时延函数，具体多少时间没有计算，跟着感觉来的。

再就是输出的选择

我们在这里使用的是推免输出。

二、实际操作

1.具体代码

#define GPIOB_BASE 0x40010C00BSRR：
//端口位设置/ 清除寄存器(GPIOx_BSRR)，该寄存器其实是间接控制ODR寄存器
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800

#define RCC_APB2ENR (*(unsigned int *)0x40021018)

#define GPIOA_CRL	*((unsigned volatile int*)0x40010800)
#define	GPIOA_ORD	*((unsigned volatile int*)0x4001080C)

#define GPIOB_CRH	*((unsigned volatile int*)0x40010C04)
#define	GPIOB_ORD	*((unsigned volatile int*)0x40010C0C)

#define GPIOC_CRH	*((unsigned volatile int*)0x40011004)
#define	GPIOC_ORD	*((unsigned volatile int*)0x4001100C)


void SystemInit(void);
void Delay_ms(volatile  unsigned  int);
//时延函数
void Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}


int main(){
	//GPIO端口时钟使能
	RCC_APB2ENR |= (1<<3);
	RCC_APB2ENR |= (1<<4);
	RCC_APB2ENR |= (1<<2);

	GPIOA_CRL&=0xFFFFFFF0;
	GPIOA_CRL|=0x00000002;	//PA0推免输出
	GPIOA_ORD|=1<<0;	//设置灯初始为亮

	GPIOB_CRH&=0xFFFFFF0F;
	GPIOB_CRH|=0x00000020;		//PB9
	GPIOB_ORD|=1<<9;		//设置初始灯为灭

	GPIOC_CRH&=0xF0FFFFFF;
	GPIOC_CRH|=0x03000000;   	//PC15
	GPIOC_ORD|=0x1<<14;	//设置初始灯为灭
	while(1)
	{
		GPIOA_ORD=0x0<<0;		//PA0低电平
		Delay_ms(5000000);
		GPIOA_ORD=0x1<<0;		//PA0高电平
		Delay_ms(5000000);

		GPIOB_ORD=0x0<<9;		//PB9低电平
		Delay_ms(5000000);
		GPIOB_ORD=0x1<<9;		//PB9高电平
		Delay_ms(5000000);

		GPIOC_ORD=0x0<<14;		//PC15低电平
		Delay_ms(5000000);
		GPIOC_ORD=0x1<<14;		//PC15高电平
		Delay_ms(5000000);
	}

}

2.keil5项目运行

1.新建项目名字为stm

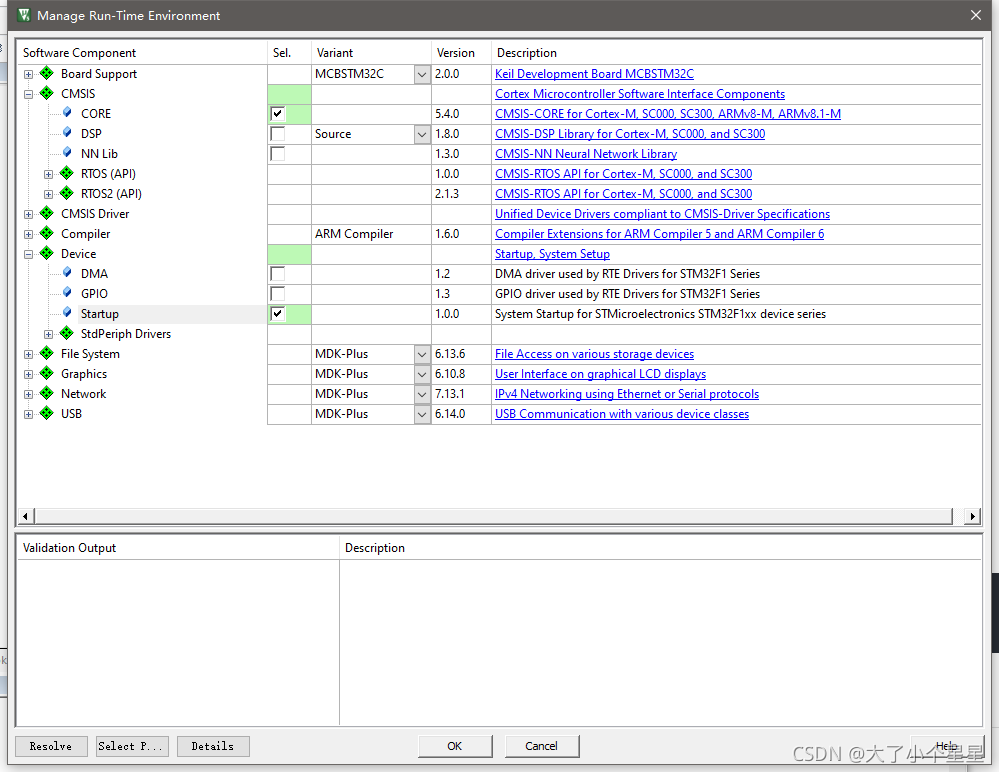

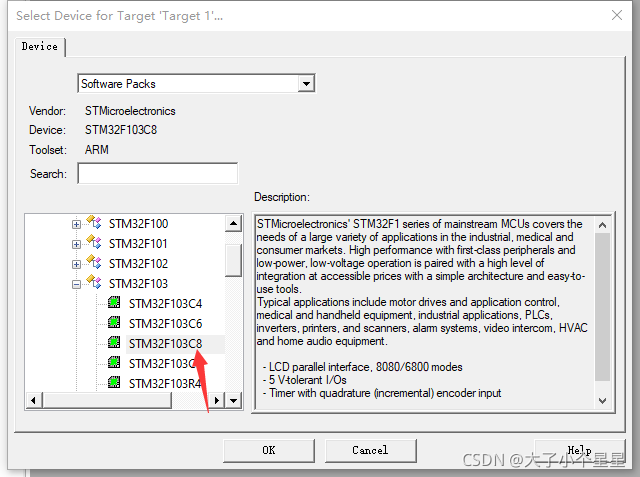

2.芯片选择stm32f103c8

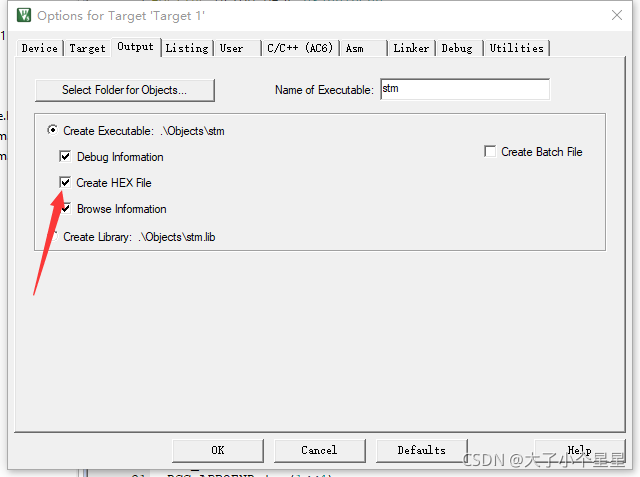

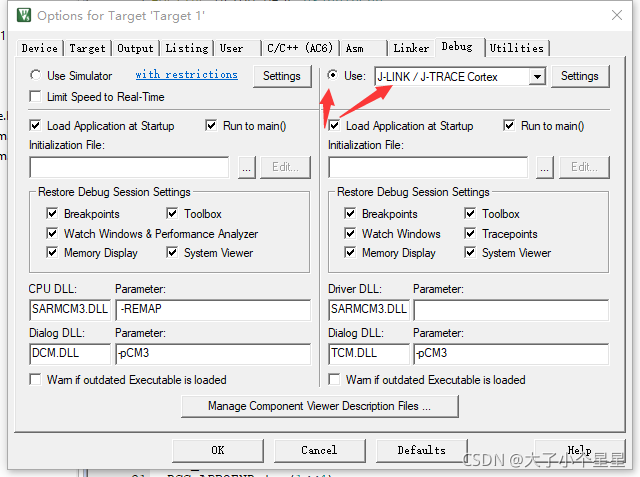

4.

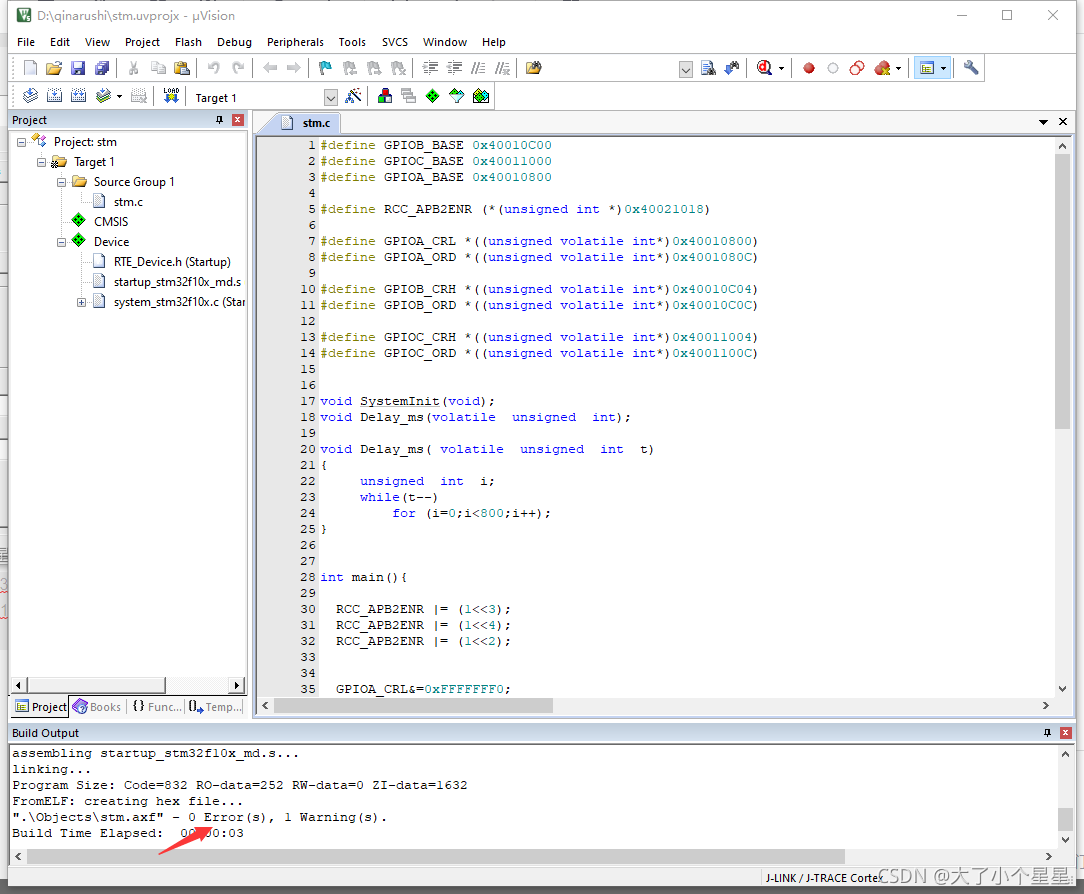

5.运行

没有错误

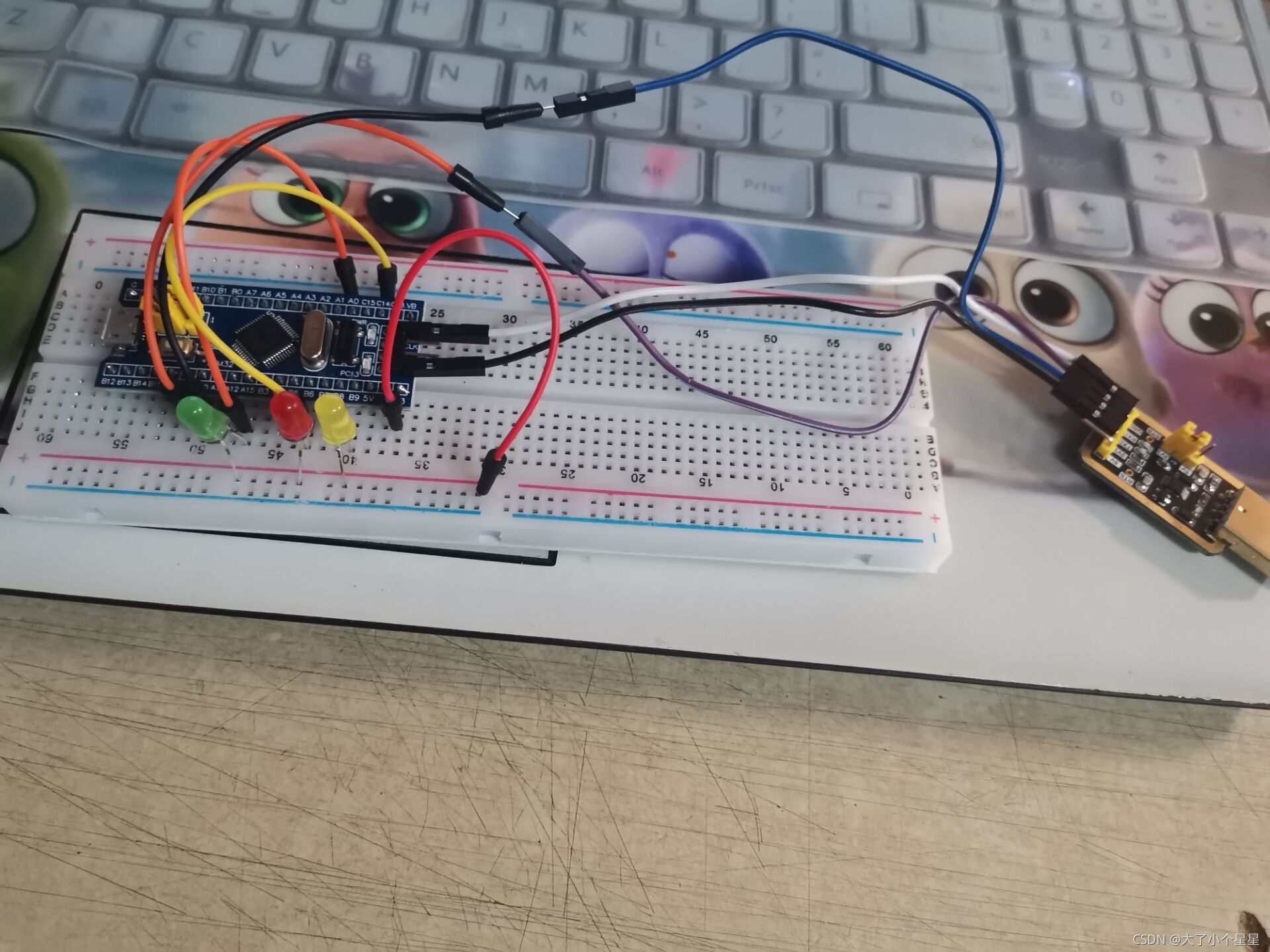

3.硬件的连接

固定连接：

其余连接：
如图所示

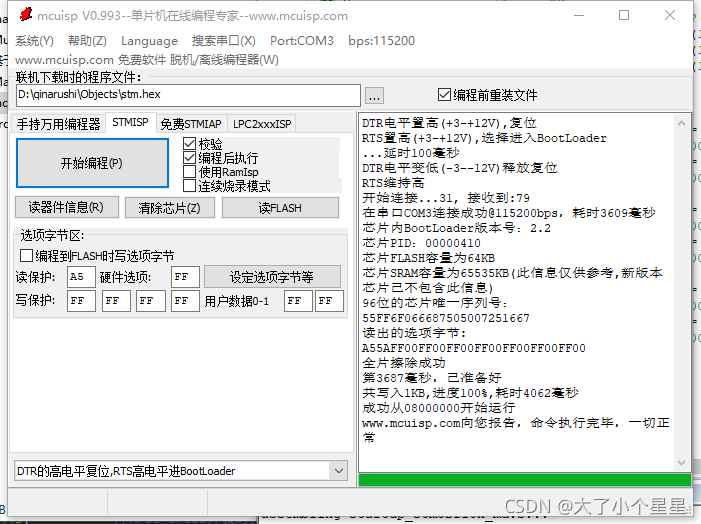

4.链接到 mcuisp 串口链接软件上

将硬件的usb接口链接到电脑上，然后点击 开始编程

5，LED灯闪烁

总结

这次实验对我们的学习是一次很大的历练，学到了更多 的stm的知识，也增加了动手能力，虽然遇到了挺多困难的，但是还是有很多的收获。
