一、STM32的开发环境的搭建
1.安装jdk环境
由于STM32CubeMX是Java实现的，需要安装jdk环境。
小编之前就已安装过jdk环境，安装过程便不做过多说明，就此提供一个jdk下载及安装教程参考链接：
https://blog.csdn.net/huxiansheng__/article/details/106601004
最后记得检验一下jdk环境是否配置成功：
Win+R打开运行窗口，输入cmd
输入java -version查看运行结果
若显示“不是内部或外部命令，也不是可运行的程序或批处理文件”，可能是配置环境变量过程中出现了问题，注意仔细看看。
2.安装STM32CubeMX
下载地址：
https://www.st.com/en/development-tools/stm32cubemx.html
安装过程：
进入下载界面，根据自己的需要下载对应的版本
找到下载路径，对下载的zip压缩包进行解压
进入解压到的文件夹，点击右键以管理员身份运行SetupSTM32CubeMX-6.3.0-Win.exe，进入到下面的界面，点击next
点击"I accept the terms of this license agreement"，接着选择Next
选择安装的位置，默认安装在C盘中（注意：安装位置不要出现中文），点击Next
点击确定
在跳出的页面，点击Next，进行安装
安装完成后，点击Next
点击Done就安装完成了
3.安装固件库
运行STM32CubeMX程序，选择 Help->Manage embedded software packages 安装固件库
根据自己的芯片类型，选择一个固件库，点击下方的From Local...进行下载，表示从本地安装（已经在本地下载了对应的固件库），Install now是通过网络下载，我这里选择的是在线安装。
前面的框显示为绿色，表示下载成功
4.安装MDK5软件
具体安装请参照下面链接：
https://blog.csdn.net/qq_43279579/article/details/108880667
注意：安装过程结束后，要安装对应的固件库才能够做对应STM32的开发。
二、利用工具生成点亮LED灯的代码
包下载好之后，回到home界面，点击ACCESS TO MCU SELECTOR创建新项目
在Part Number处选择芯片，这里以STMC8T6为例，然后在中间会出现一列芯片的信息，点击之后再点击Start Project就行了
点击System Core，进入里面的SYS，在debug那里选择Serial Wire
接下来就是配置时钟了，进入上面的RCC，有两个时钟，一个是HES和LSE，我们要用是GPIO接口，而这些接口都在APB2里
接下来观察时钟架构，可以看见APB2总线的时钟由HES控制，同时在这个界面得把PLLCLK右边选上
所以我们将HES那里设为Crystal/Ceramic Resonator就行了
接下来就是设置输出寄存器，进入GPIO界面，点击相应的引脚，选择GPIO_Output
我这里一共选了三个，分别是PA4，PB10，PC14
在左边的GPIO Mode and Configuration下可以看到刚刚配置的三个引脚
依次选择PA4，PB10，PC14，将其配置为下图所示
在Project Manager–>Project下，配置好自己的项目名和路径，然后IDE那项改为MDK-ARM，版本根据自己的需求选择
注意:在创建文件位置时，不能不能不能有中文的路径文件名，包括要放置的目录下 ，所有都创建为英文，否则后面生成的文件不全（不要问为什么，问就是小编略有体会）
进入Code Generate界面，勾选生成初始化.c/.h文件
最后点击GENERATE CODE，生成代码
三、MDK5生成.hex文件
进入刚刚选择的路径，打开MDK-ARM子文件夹，通过keil打开刚刚生成的项目
通过目录找到并打开main.c文件，找到主函数int main(void)那一部分
/* USER CODE BEGIN /
用户代码
/ USER CODE END*/
如果要在STM32CubeMX生成的工程中添加代码，要在提示 /* USER CODE BEGIN* /和/* USER CODE END*/之间添加代码，这样STM32CubeMX重新生成代码时才不会将自己添加的代码删除掉。此外，注意使用CubeMX配置生成的工程中的注释最好不要随便删除掉。

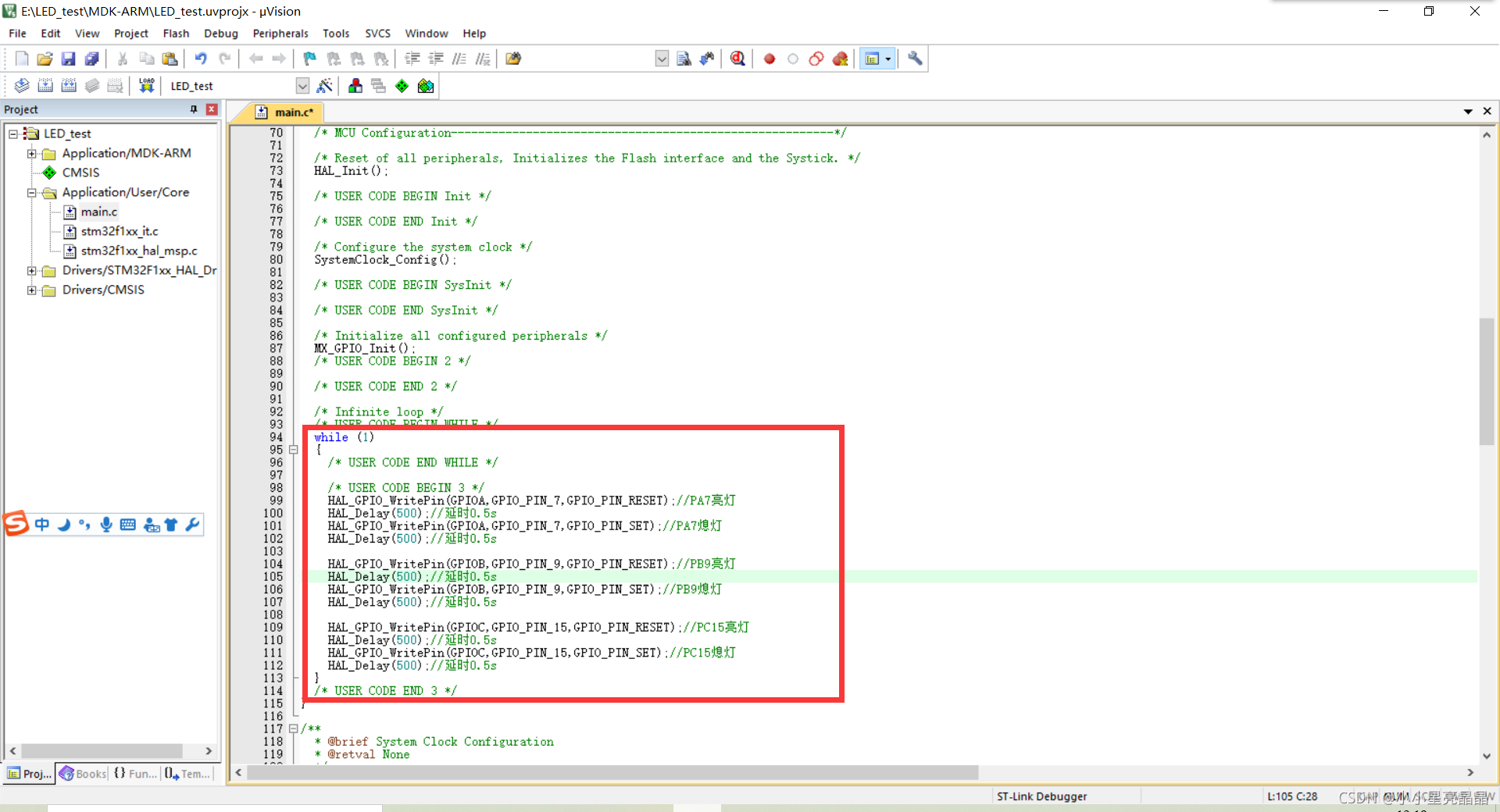

在while循环的/* USER CODE BEGIN 3 /和/ USER CODE END 3 */之间插入以下代码：
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_RESET);//PB10亮灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_SET);//PB10熄灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);//PC14亮灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);//PC14熄灯
HAL_Delay(500);//延时0.5s
编译运行程序无报错且生成相应的.hex文件
在文件夹MDK-ARM下，打开与工程名相同的子文件夹可以看到生成的.hex文件
四、程序烧录
烧录过程的操作和软件下载可参考链接：https://blog.csdn.net/qq_54496810/article/details/120777279
程序烧录成功。
五、运行结果
运行结果如下：
可以看见红、绿、黄LED灯间隔闪烁，实验成功。
六、MDK5模拟示波器
在没有示波器条件下，可以使用MDK5的软件仿真逻辑分析仪功能观察管脚的时序波形，更方便动态跟踪调试和定位代码故障点，因此可以用MDK5的软件仿真观察3个GPIO端口的输出波形。
1.设置options for target
Target的设置：
Target界面中，选择正确的晶振大小，我使用的是8MHz的外部晶振。这个选项在软件仿真中起到很重要的作用，如果选择错误，那么波形一定是错误的，因为时间不准确。不过这个参数只在软件仿真中起作用，当程序在硬件中运行并没有影响。
Dubug的设置：
首先应该选择Use Simulator，其次是Run to main()选项打√，然后分别修改上图中的 4和5处，注意，DARMSTM.DLL和TARMSTM.DLL在STM32的单片机中应该都是固定的，Paramter是跟所采用的具体芯片是对应的，应与Target中STMicroelectronics 保持一致。
2.参数设置完毕，点击Debug，进入调试界面
3.选择逻辑分析仪Logic Analyer
4.选择要观察的引脚
①点击Setup Logic Analyzer
②添加要观察的引脚
（引脚添加：如PA4可直接输入PORTA.4即可）
图中选择的三个引脚分别是PA4、PB10和PC14，GPIOA对应的为PORTA，那么GPIOB对应的也应该写成PORTB，以此类推。其中PORTA & 0x00001000后再右移4位也就把PA4的状态获取出来，1就是高电平，0就
是低电平。PB10和PC14同理。一定要选择Bit，颜色是为了区分不同的引脚，根据需要配置即可。设置完成后退
出，就可以在后续的操作中观察到波形。
注意：如果上述步骤1中的Debug中的4、5没有正确设置，那么在添加引脚的时候就会出现报错：Unknown Signal !
5.运行程序
6.观察波形，把光标移动到逻辑分析仪显示波形的区域，上下滚动滑轮，就可以放大和缩小波形
这样就可以直观的看出各个引脚的波形图，从而知道它们的区别。
七、小结
与前一次实验STM32F103寄存器方式点亮LED流水灯相比较，使用STM32CubeMX自动生成代码并点亮LED灯是非常简单的，通过这次实验，让我明白了合理使用工具的“快乐”，能使我们更快的编写代码，提高工作效率。
在过程中，遇到了代码没问题、接线也正确，但是最小系统板并没有正确执行程序这个问题，最后通过询问同学还是得以解决。
在日常工作中，逻辑分析仪和示波器是MCU工程师必不可少的工具，有时候程序有BUG的时候就需要用到这些工具看波形，从而更快地定位到问题所在，进而解决问题。另外除了成本外，我们也不可能时时刻刻把示波器带在身边，所以keil的软件仿真功能中的逻辑分析仪在这个时候就是一个不错的选择。
