一、串口协议和RS-232标准

（一）串口通讯协议

1.简介

串口通信指串口按位（bit）发送和接收字节。尽管比特字节（byte）的串行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。串口通信协议是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。在串口通信中，常用的协议包括RS-232、RS-422和RS-485

2.串口通信的基本原理

1）串口在嵌入式系统当中是一类重要的数据通信接口，其本质功能是作为 CPU 和串行设备间的编码转换器。当数据从 CPU 经过串行端口发送出去时，字节数据转换为串行的位；在接收数据时，串行的位被转换为字节数据。
2）应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。典型地，串口用于 ASCII 码字符的传输。

通信使用3根线完成：
（1）地线，
（2）发送数据线，
（3）接收数据线。

3）串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。

对于两个进行通行的端口，这些参数必须匹配：波特率是一个衡量通信速度的参数，它表示每秒钟传送的 bit 的个数；数据位是衡量通信中实际数据位的参数，当计算机发送一个信息包，标准的值是 5，7 和 8 位。如何设置取决于你的需求；停止位用于表示单个包的最后一位，典型的值为 1，1.5和 2 位，停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会；奇偶校验位是串口通信中一种简单的检错方式，有四种检错方式——偶、奇、高和低，也可以没有校验位。

（二）RS232串口标准

1.简介

RS232串口标准是美国EIA（电子工业联合会）与BELL等公司一起开发的通信协议。它适合于数据传输速率在0~20000bit/s范围内通信。RS232作为一种标准，被广泛应用于计算机与外设间的一种常通信接口，其中外设应用种类繁多，如：打印机、数据采集模块、测试装置和各种控制回路，甚至RS232串行接口还可用于计算机之间的简单连接上。

2.RS232串行接口的特点

优点

(1)信号线少

RS-232总线规定了25条线，包含了两个信号通道，即第一通道（称为主通道）和第二通道（称为副通道）。利用RS- 232总线可以实现全双工通信，通常使用的是主通道，而副通道使用较少。在一般应用中，使用3条～9条信号线就可以实现全双工通信，采用三条信号线（接收线、发送线和信号地）能实现简单的全双工通信过程。 [1]

(2)灵活的波特率选择

RS-232规定的标准传送速率有50b/s、75b/s、110b/s、150b/s、300b/s、600b/s、1200b/s、2400b/s、4800b/s、9600b/s、19200b/s，可以灵活地适应不同速率的设备。对于慢速外设，可以选择较低的传送速率：反之，可以选择较高的传送速率。 [1]

(3)采用负逻辑传送

规定逻辑“1”的电平为-5V~-15 V，逻辑“0”的电平为+5 V～+15 V。选用该电气标准的目的在于提高抗干扰能力，增大通信距离。RS -232的噪声容限为2V，接收器将能识别高至+3V的信号作为逻辑“0”，将低到-3 V的信号作为逻辑“1”。 [1]

(4)传送距离较远

由于RS -232采用串行传送方式，并且将微机的TTL电平转换为RS-232C电平，其传送距离一般可达30 m。若采用光电隔离20 mA的电流环进行传送，其传送距离可以达到1000 m。另外，如果在RS-232总线接口再加上Modem，通过有线、无线或光纤进行传送，其传输距离可以更远。 [1]

缺点

缺点编辑语音
（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

3.RS232串行接口的电气特性

数据线Txd和Rxd上逻辑电平的下定义：>

逻辑1：-3V~-15V
逻辑0：+3V~+15V》
RTS、CTS、DSR、DTR和DCD等控制线上：

信号有效（ON）：+3V~+15V
信号无效（OFF）：-3V~-15V

由于RS232的电平定义与大部分单片机系统（各种外设都基于一个单片机系统构建）使用的TTL电平标准不相符，所以以一般单片机系统与RS232之间的连接通常都加了一个这两种电平之间的转换芯片，如常用的MAX232就属于此类电平转换芯片。

二、RS232电平与TTL电平

（一）TTL电平标准

输出 L：《0.8V ； H：》2.4V。

输入 L：《1.2V ； H：》2.0V

TTL器件输出低电平要小于0.8V，高电平要大于2.4V。输入，低于1.2V就认为是0，高于2.0就认为是1。于是TTL电平的输入低电平的噪声容限就只有（0.8-0）/2=0.4V，高电平的噪声容限为（5-2.4）/2=1.3V。

（三）RS232标准

逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V，注意电平的定义反相了一次。

（三）区别

TTL电平信号之所以被广泛使用，原因是因为：通常我们采用二进制来表示数据。而且规定，+5V等价于逻辑“1”，0V等价于逻辑“0”。这样的数据通信及电平规定方式，被称做TTL（晶体管-晶体管逻辑电平）信号系统。这是计算机处理器控制的设备内部各部分之间通信的标准技术。

rs232是个人计算机上的通讯接口之一，由电子工业协会（Electronic Industries AssociaTIon，EIA）
所制定的异步传输标准接口。通常 RS-232 接口以9个引脚（DB-9）或是25个引脚（DB-25）
的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和
COM2。RS232的电平标准为+12V为逻辑负，-12为逻辑正，TTL电平为5V为逻辑正，0为逻辑负

三、USB/TTL转232模块（以CH340芯片模块为例）的工作原理

（一）USB转串口原理

USB主机检测到USB转串口设备插入后，首先会对设备复位，然后开始USB枚举过程。USB枚举时过程会获取设备描述符、配置描述符、接口描述符等。描述符中会包含USB设备的厂商ID，设备ID和Class类别等信息。操作系统会根据该信息为设备匹配相应的USB设备驱动。
USB虚拟串口的实现在系统上依赖于USB转串口驱动，一般由厂家直接提供，也可以使用操作系统自带的CDC类串口驱动等。驱动主要分为2个功能，其一注册USB设备驱动，完成对USB设备的控制与数据通讯，其二注册串口驱动，为串口应用层提供相应的实现方法。

串口收发对应的驱动数据流向：

串口发送

串口应用发送数据->USB串口驱动获取数据->驱动将数据经过USB通道发送给USB串口设备->USB串口设备接收到数据通过串口发送

串口接收

USB串口设备接收串口数据->将串口数据经过USB打包后上传给USB主机->USB串口驱动获取到通过USB上传的串口数据->驱动将数据保存在串口缓冲区提供给串口应用读取

（二）USB转串口芯片CH340G

1.CH340G芯片简介

其中CH340G是目前最常用的转换芯片，它不仅能在PC系统上面使用，也能使用在嵌入式linux系统里面，在linux内核版本中已有相应的驱动源码，很容易进行移植开发。
CH340G支持 5V 电源电压和 3.3V 电源电压甚至 3V 电源电压。
CH340G芯片内置了 USB 上拉电阻，D+和 D-引脚应该直接连接到 USB 总线上，USB工作在USB2.0全速模式。
CH340G 芯片内置了电源上电复位电路。CH340B 芯片还提供了低电平有效的外部复位输入引脚。
CH340G 芯片正常工作时需要外部向 XI 引脚提供 12MHz 的时钟信号。
硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps

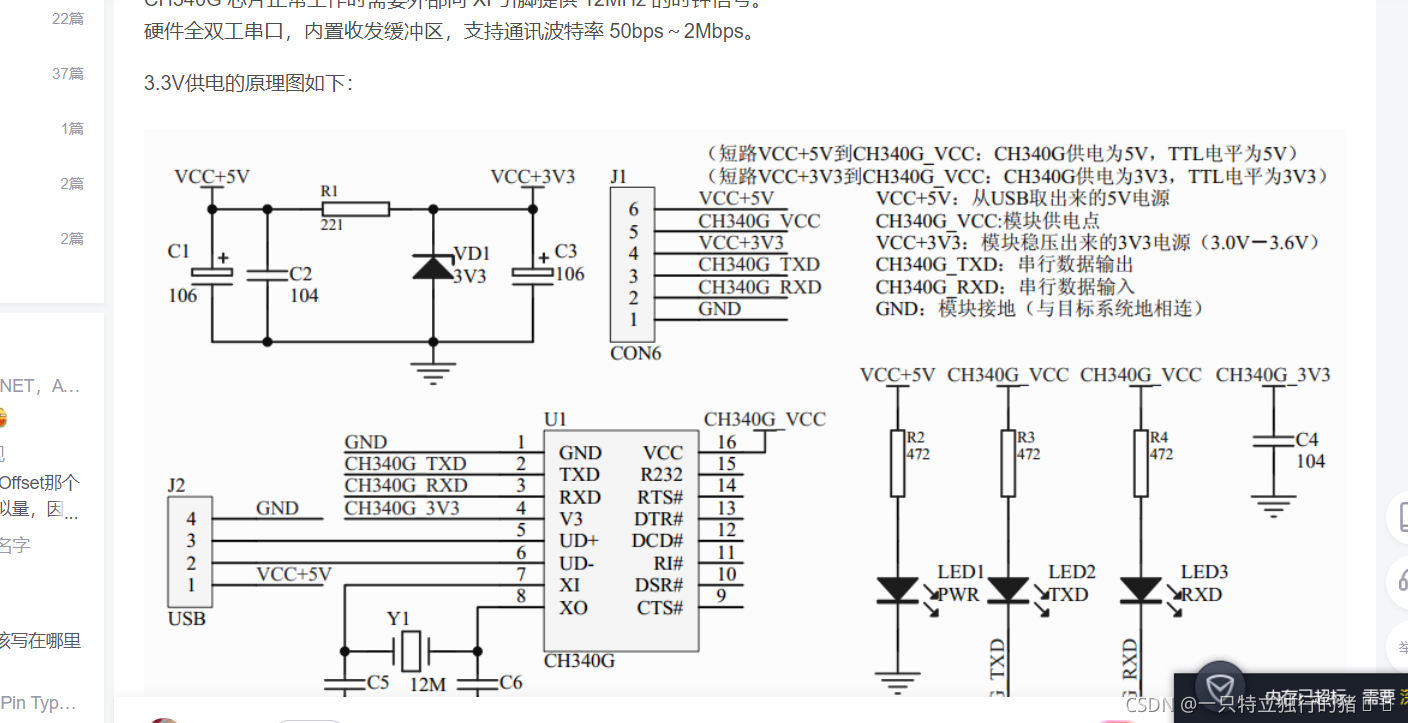

2. 3.3V工作原理

LED1为单元灯，LED2在发送数据的时候灯会闪烁，LED3在接收到数据的时候会闪烁，可根据需求加上或者是删除。
CH340G_VCC为芯片的供电，可以是3.3V或者是5V，上述电路可以兼容5V电源和3.3V电源输入。电压确定的话可以去掉前面的稳压管和R1。TX/Rx的高电平与此电源相同，移植的时候需要注意。
芯片的TXD是芯片CH340G的发送，RXD是CH340G的接收，对接时需要注意信号方向。

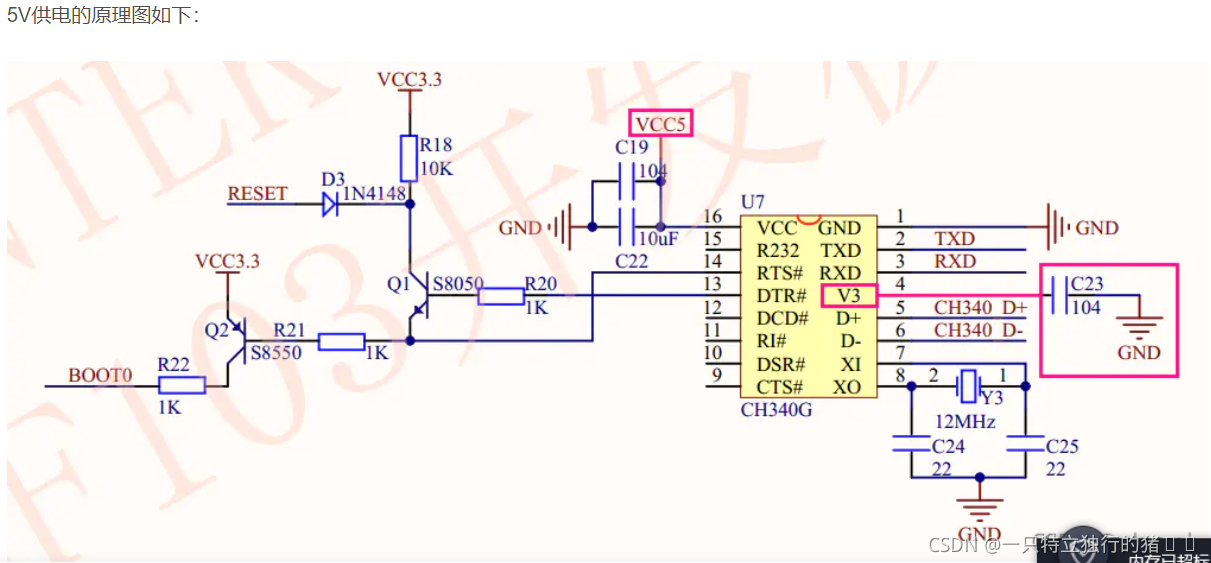

3. 5V原理图

可以看到3.3V供电或5V供电主要区别是对V3引脚的处理不同，从数据手册可以看到：

在这里插入图片描述

四、总结

本次实验了解了串口协议和RS-232标准的原理，RS-232标准的优缺点：优点是 (1)信号线少(2)灵活的波特率选择(3)采用负逻辑传送(4)传送距离较远；不足的是（1）接口的信号电平值较高，易损坏接口电路的芯片（2）传输速率较低（3）抗噪声干扰性弱（4）传输距离有限。了解了RS232电平与TTL电平的区别。CH340芯片USB/TTL转232的工作原理。
