一. 搭建STM32开发环境
二、流水灯实现

一. 搭建STM32开发环境

1.安装jdk
由于STM32CubeMX是Java实现的，需要安装jdk环境。
2.安装STM32CubeMX。
下载地址：
https://www.st.com/en/development-tools/stm32cubemx.html

安装过程
①以管理员身份运行并安装 SetupSTM32CubeMX-4.27.0.exe
②点击"I accept the terms of this license agreement"，接着选择Next
③选择安装位置，默认位置是安装在C盘中（注意：安装位置不要出现中文）
④点击确定
⑤选择Next
⑥安装完成后，选择Next
⑦点击Done就完成安装

安装固件库

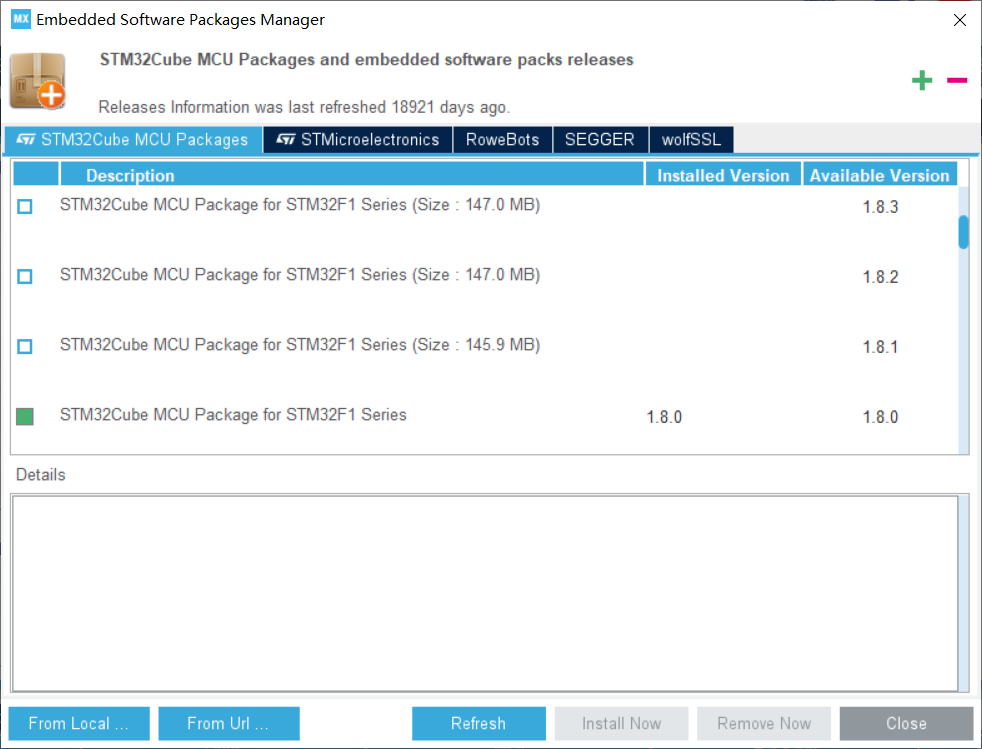

运行CubeMX 4.27，选择 Help->Magne 安装固件库
下面第一个按钮是从本地安装（已经在本地下载了对应的固件库），Install now是通过网络下载，一般不推荐这种方式。
在这里插入图片描述

二、流水灯实现

使用B0、C15、A0三个引脚。

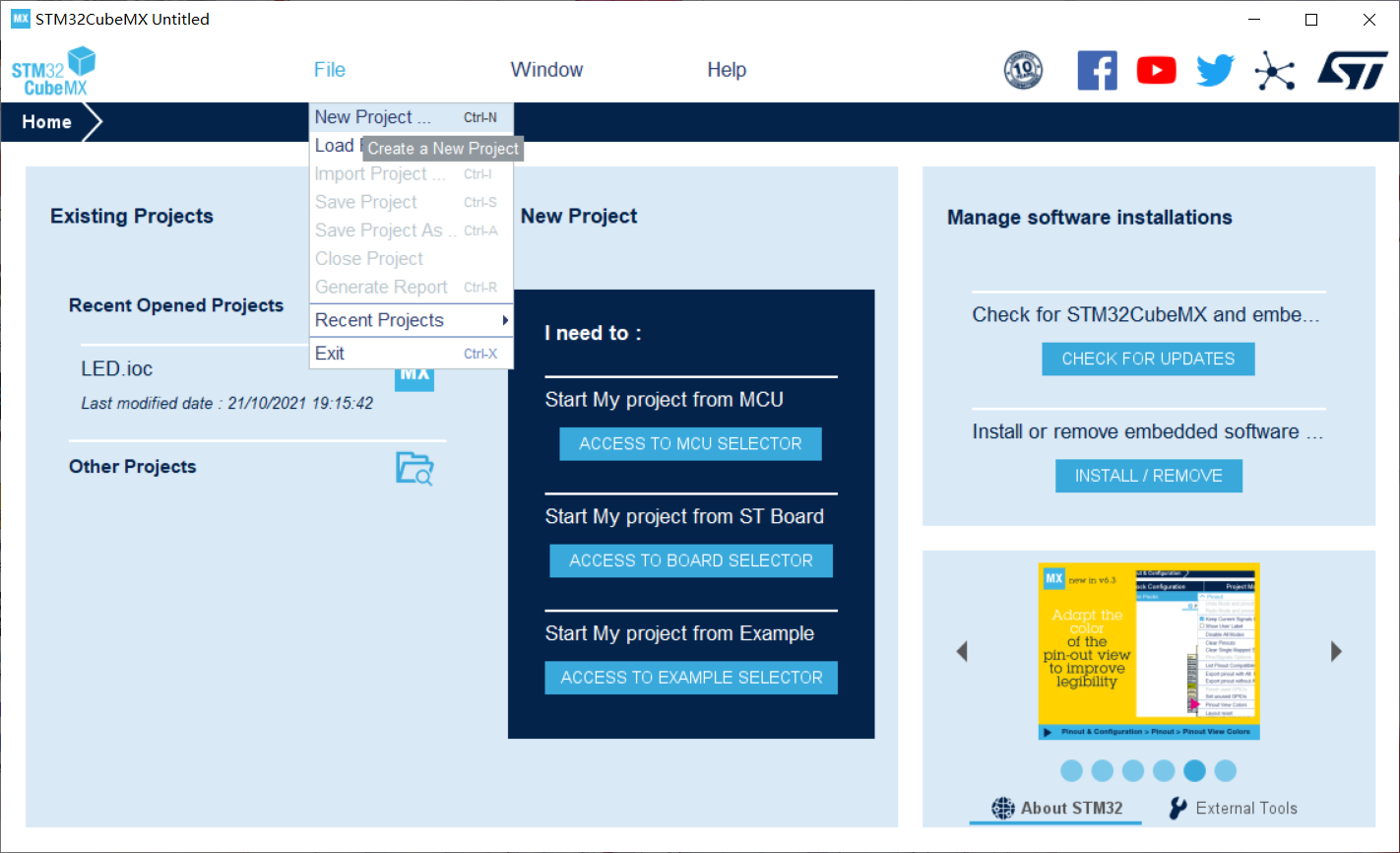

选择File下的New Project，即新建项目：
在这里插入图片描述

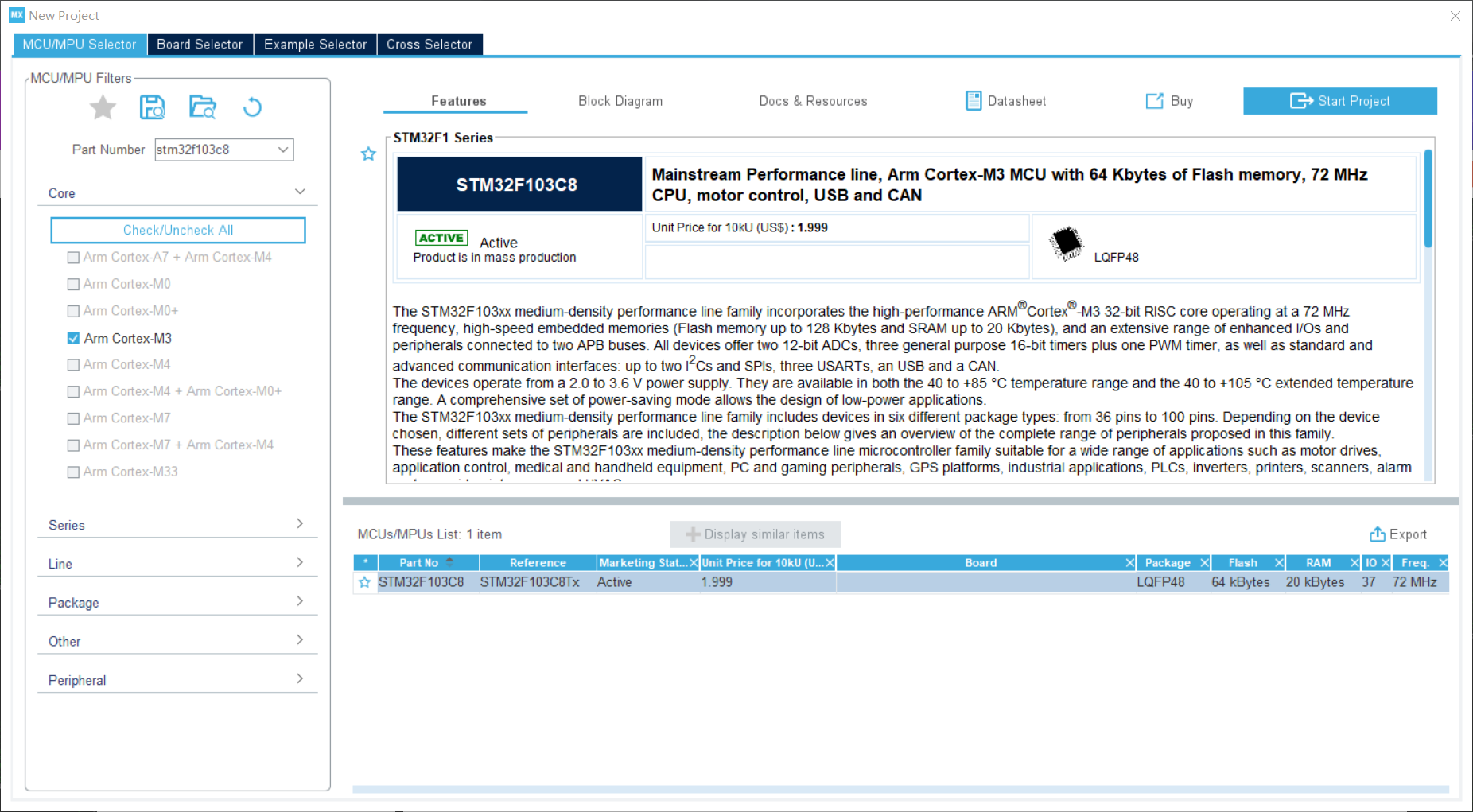

选择自己的芯片类型（本文为stm32f103c8t6），选择下边的item，然后Start Project：

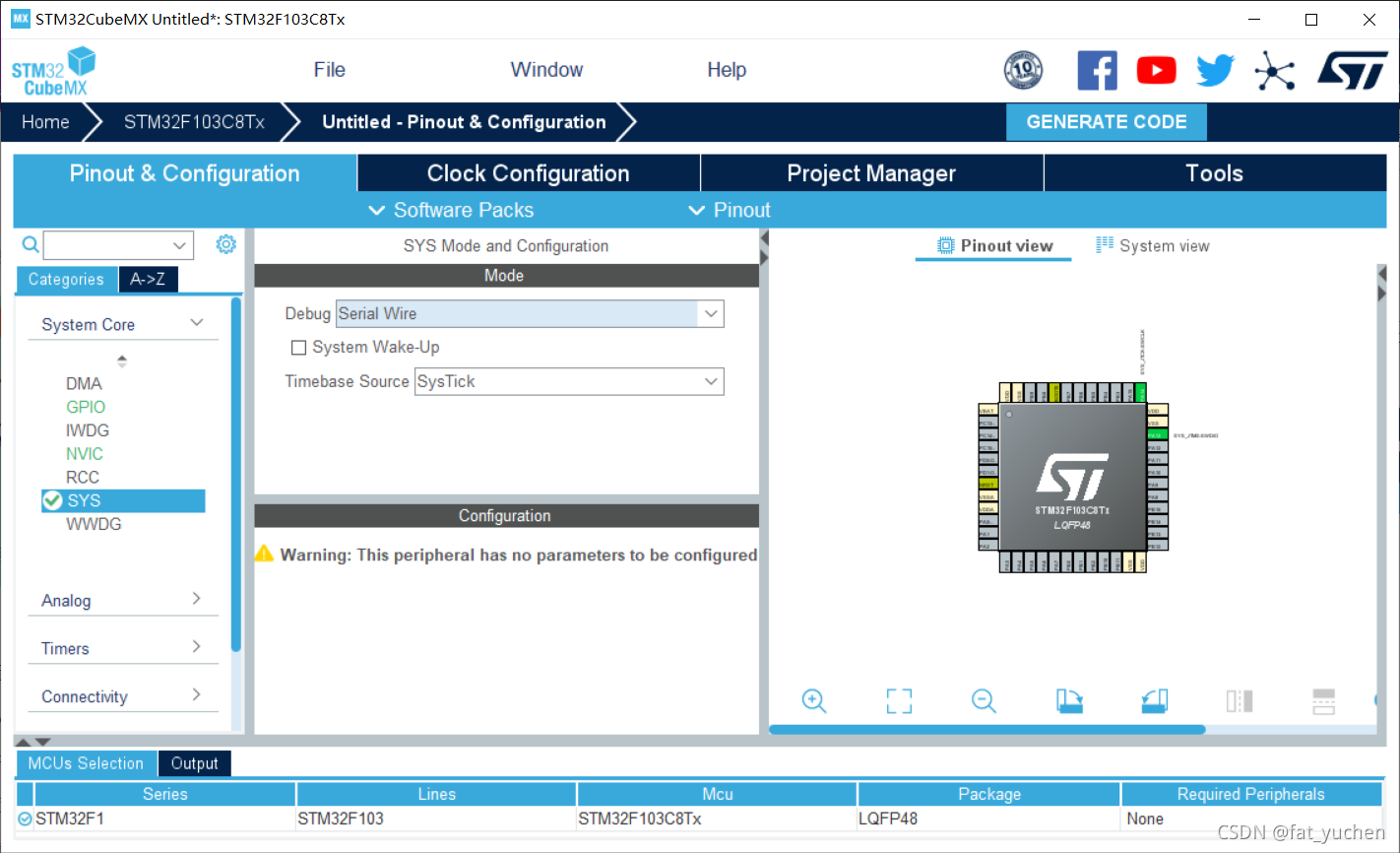

选择System Core下的SYS，将Debug设置为Serial Wire:
选择System Core下的SYS，将Debug设置为Serial Wire:

在这里插入图片描述
配置时钟

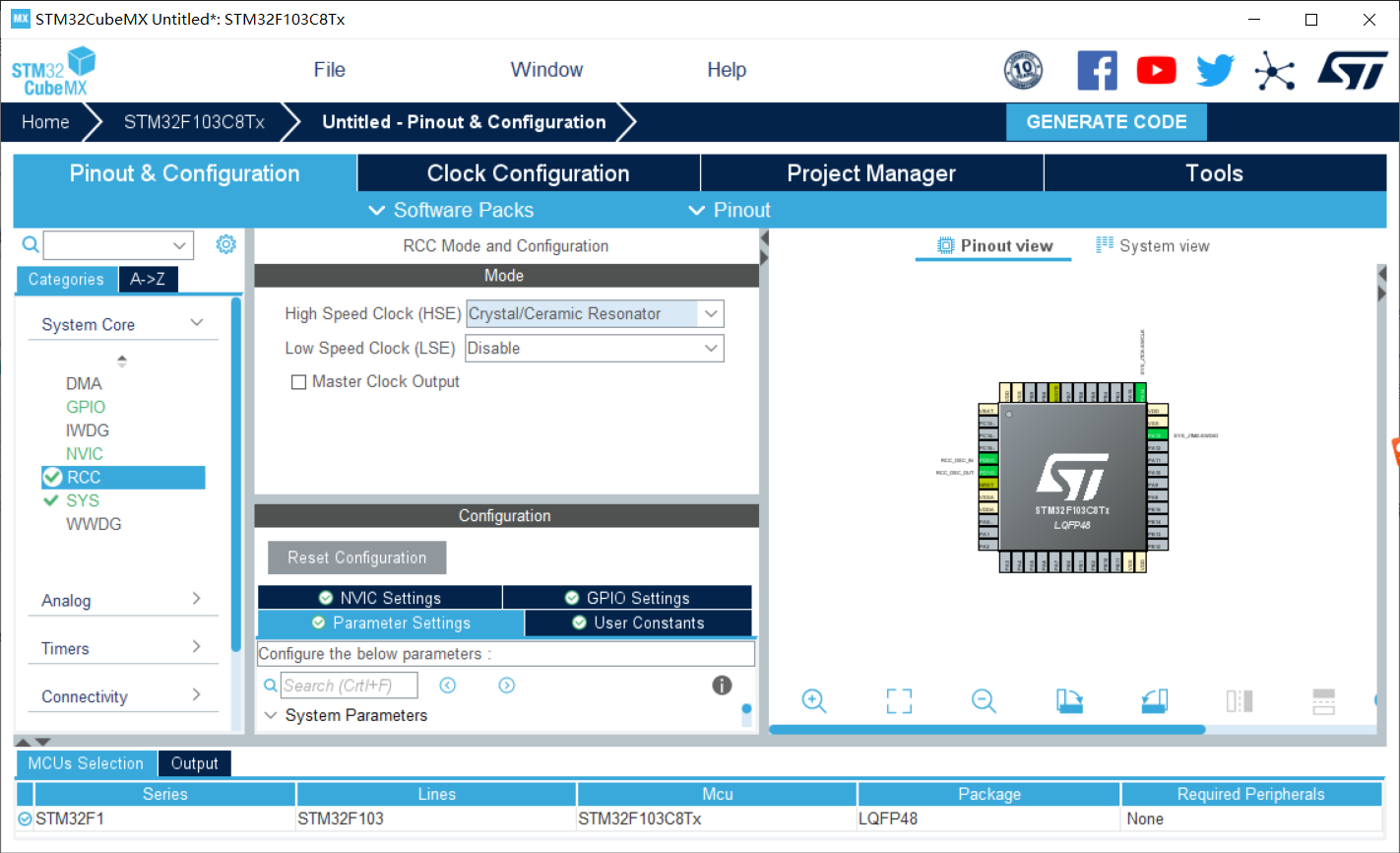

将RCC下的HSE设置为Crystal/Ceramic Resonator：

在这里插入图片描述

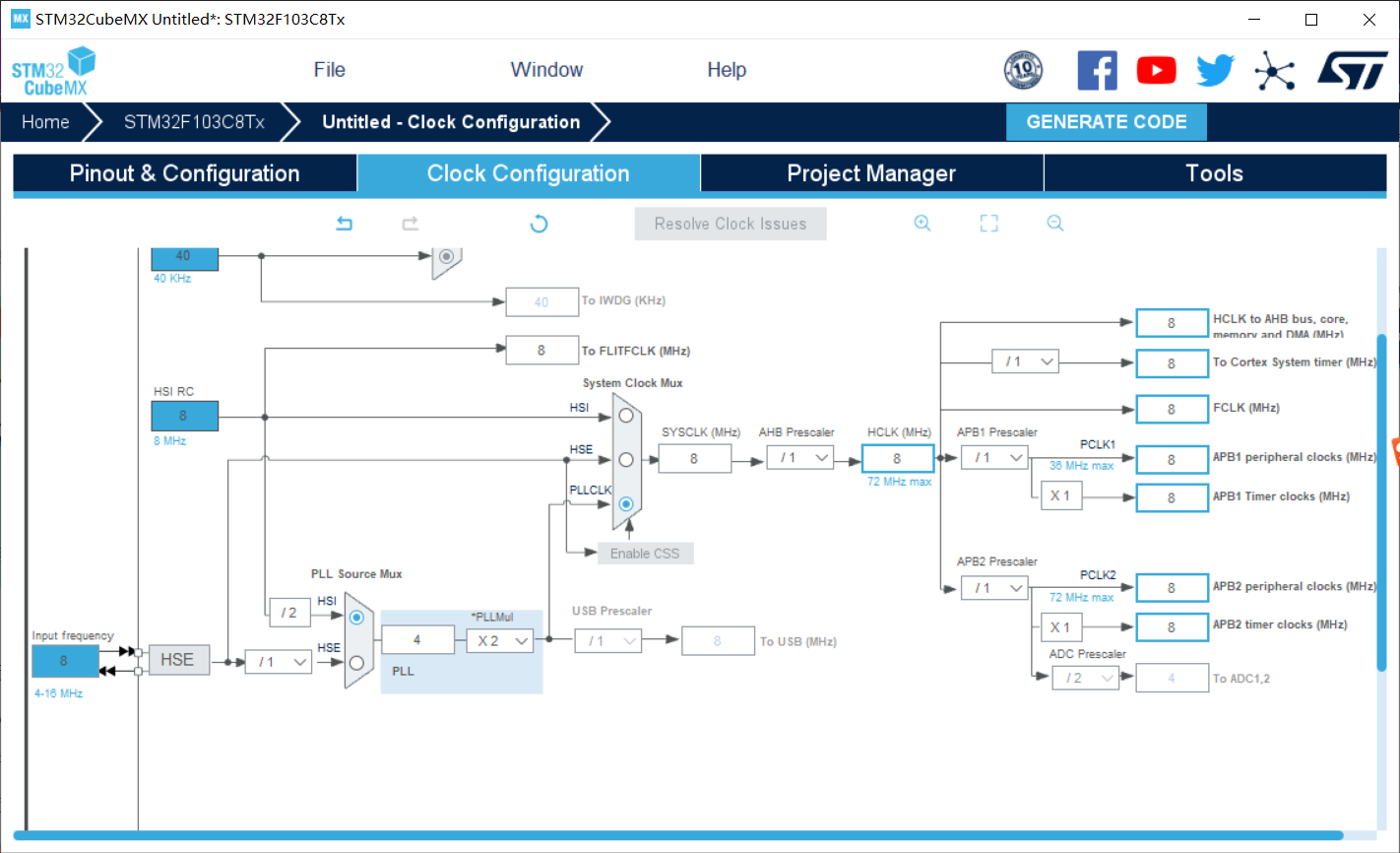

选择Clock Configuration，选择PLLCLK如下：
在这里插入图片描述
GPIO设置

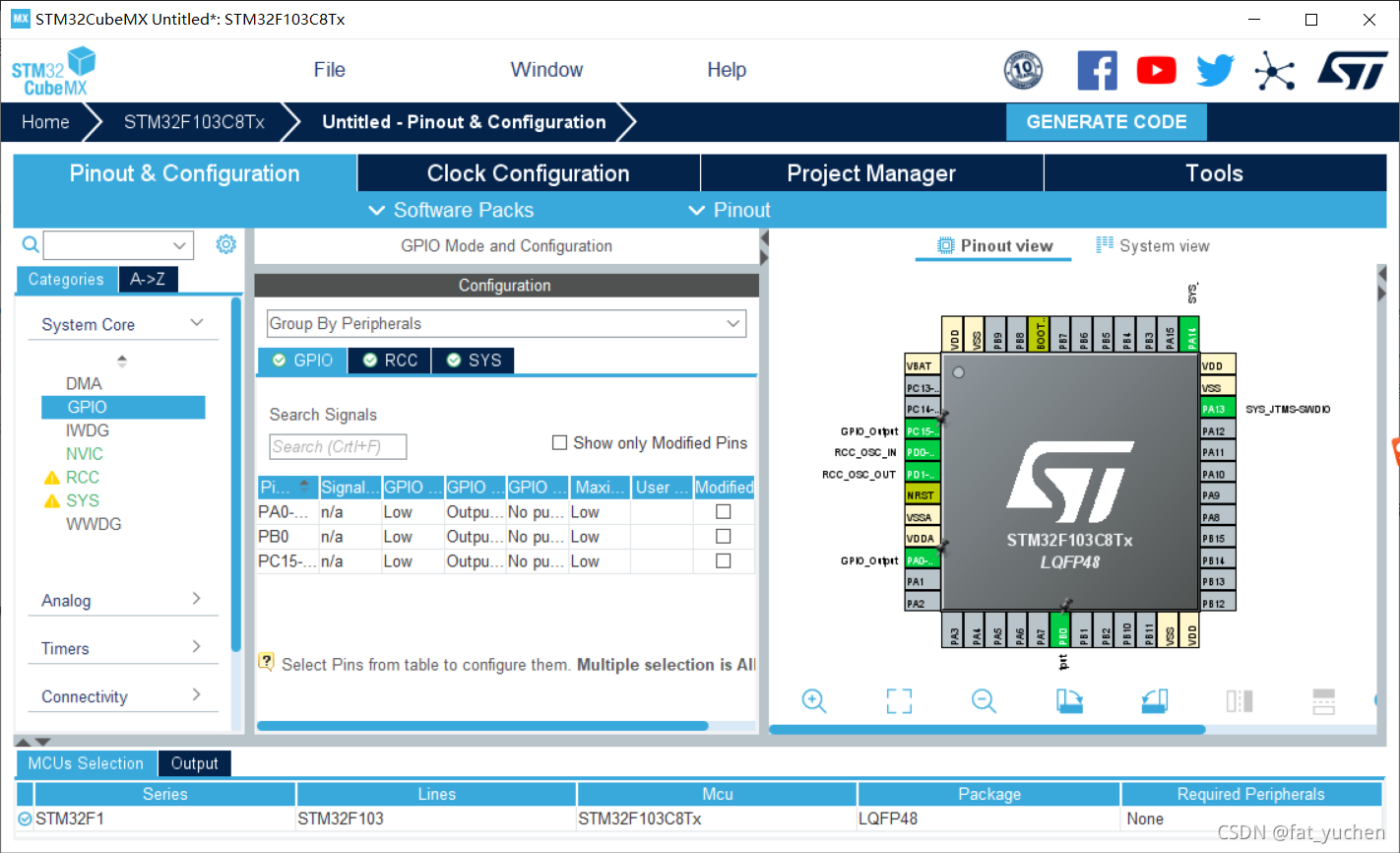

选择GPIO，依次将B0、C15、A0设置为GPIO_Output：

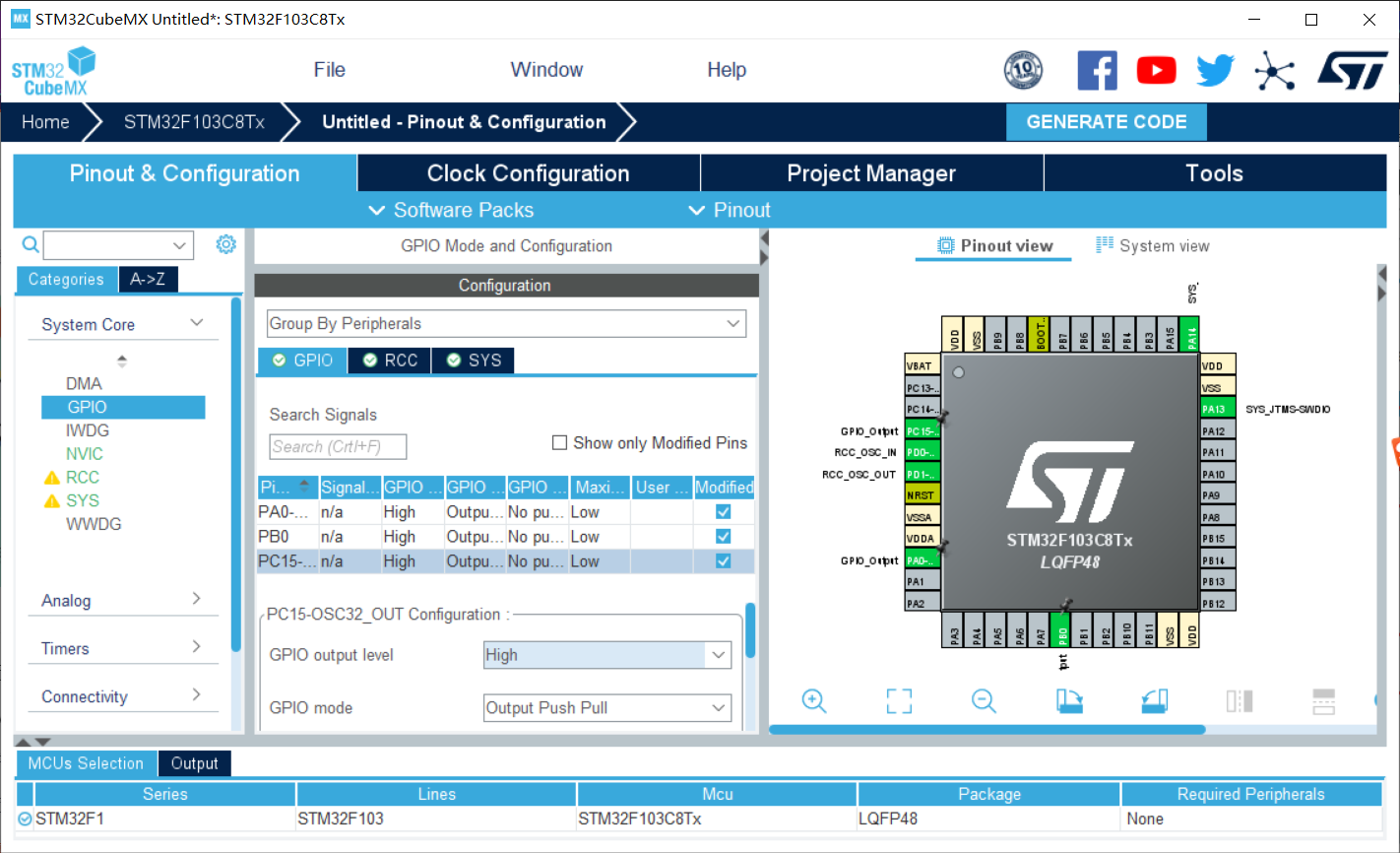

将三个引脚的输出默认改为High，即高电平：
在这里插入图片描述
项目配置

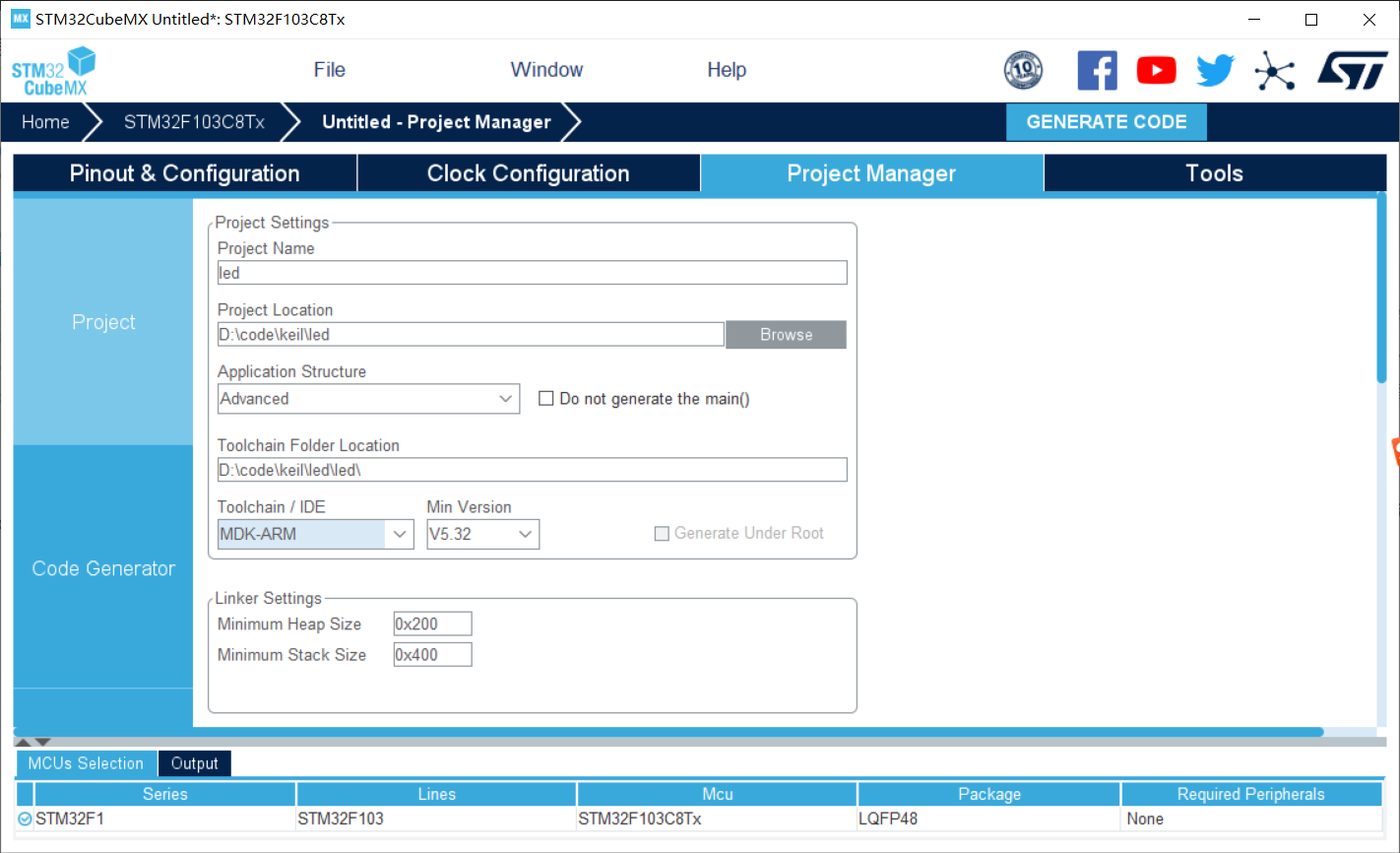

在Project Manager下的Project中设置工程名称和工程路径，并选择编译软件：

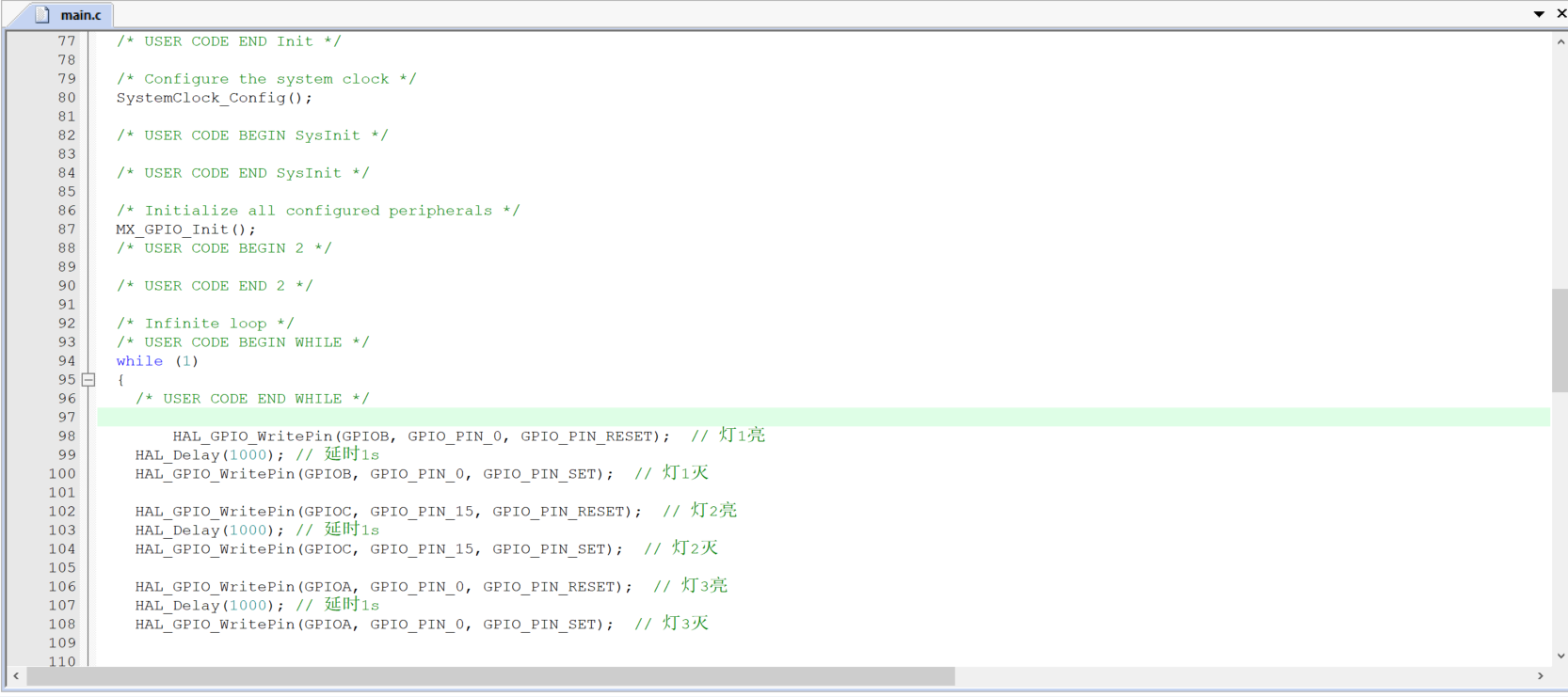

打开项目中的main.c文件，在while循环中写入以下代码：

	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯1亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 灯1灭

	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯2亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);  // 灯2灭

	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯3亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET);  // 灯3灭
