[嵌入式]基于HAL库实现流水灯

STM32CuBeMX项目创建

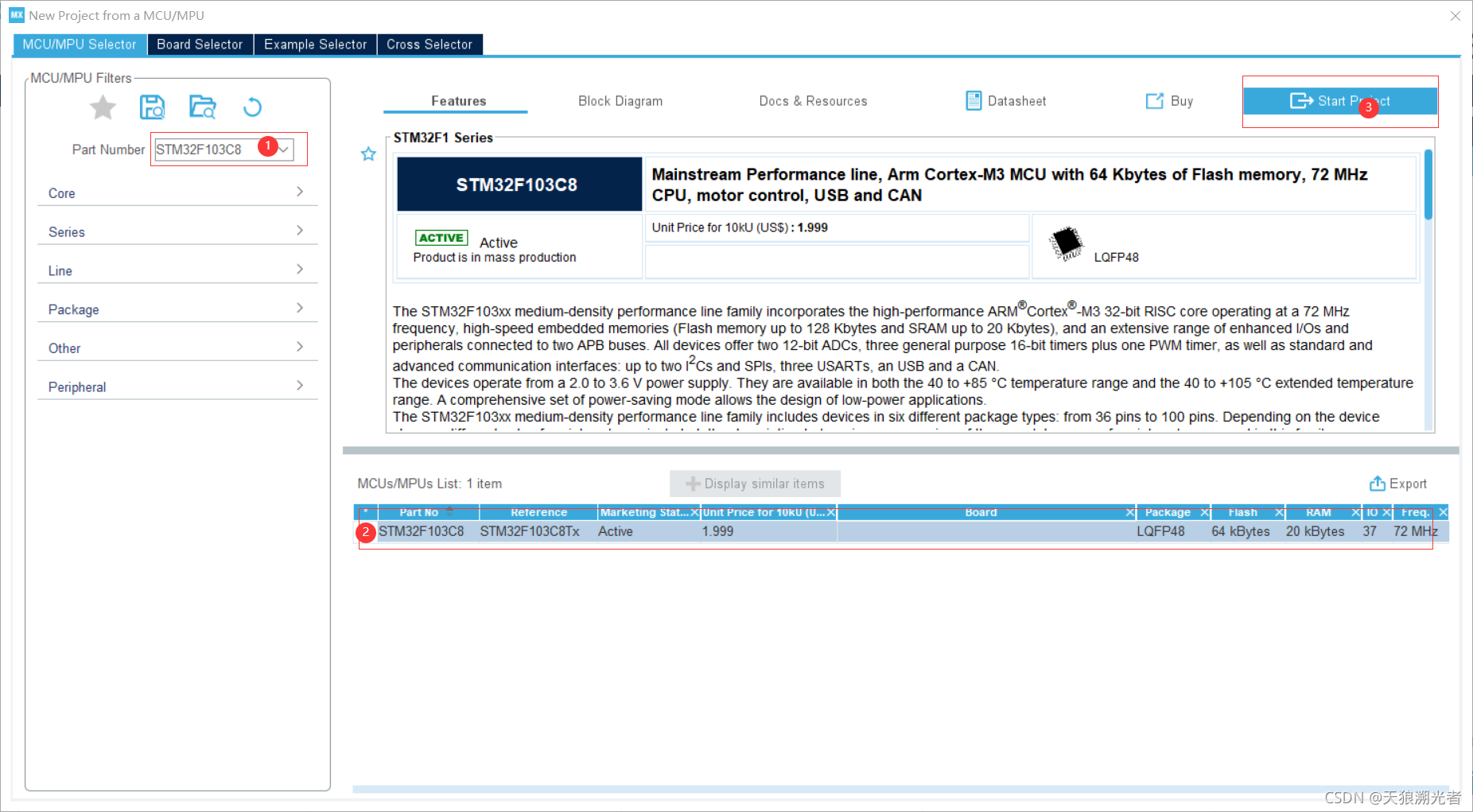

1. 选择对应型号单片机，本次实验采用stm32F103C8T6。

2. 选择要使用到引脚，本次实验使用A4、B5、C14引脚。点击对应引脚，设置为GPIO_Output

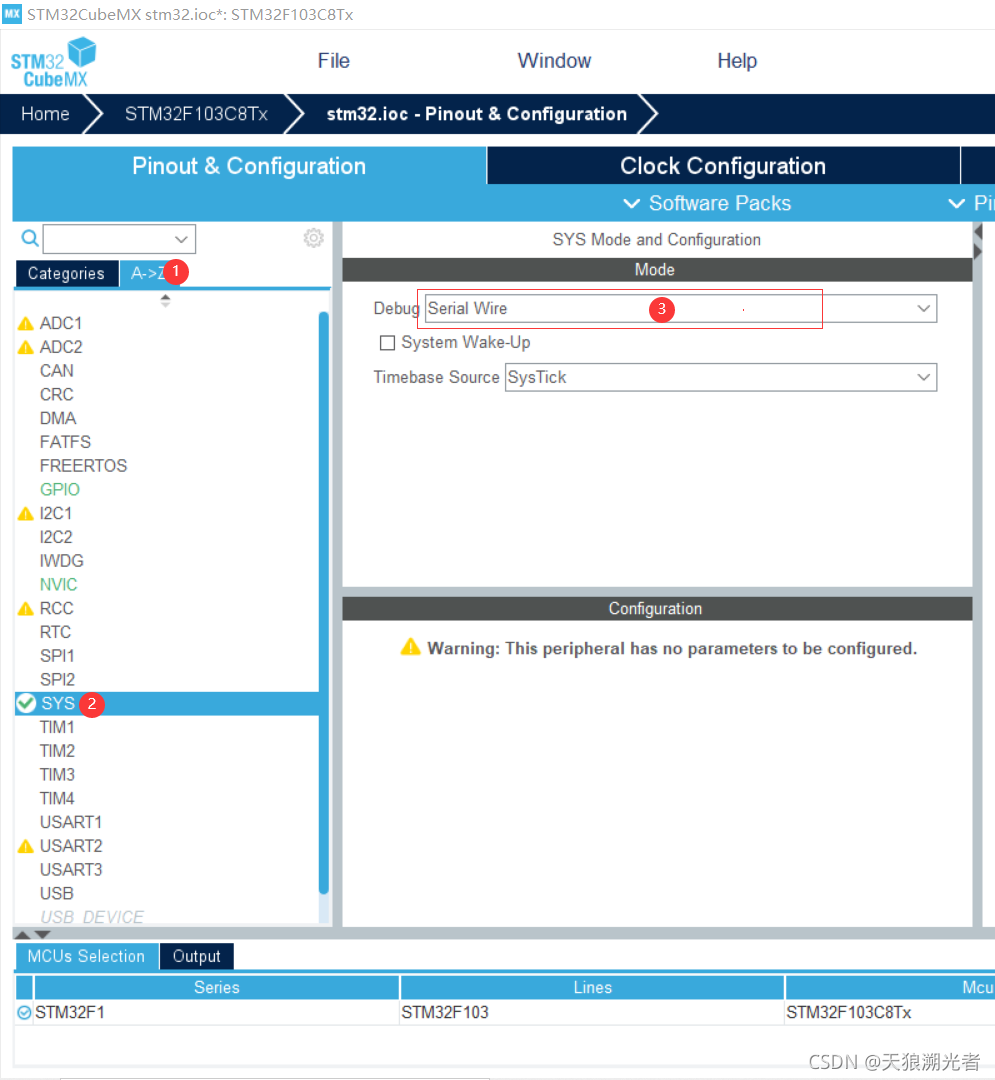

3. .配置系统调试接口，选择Serial Wire

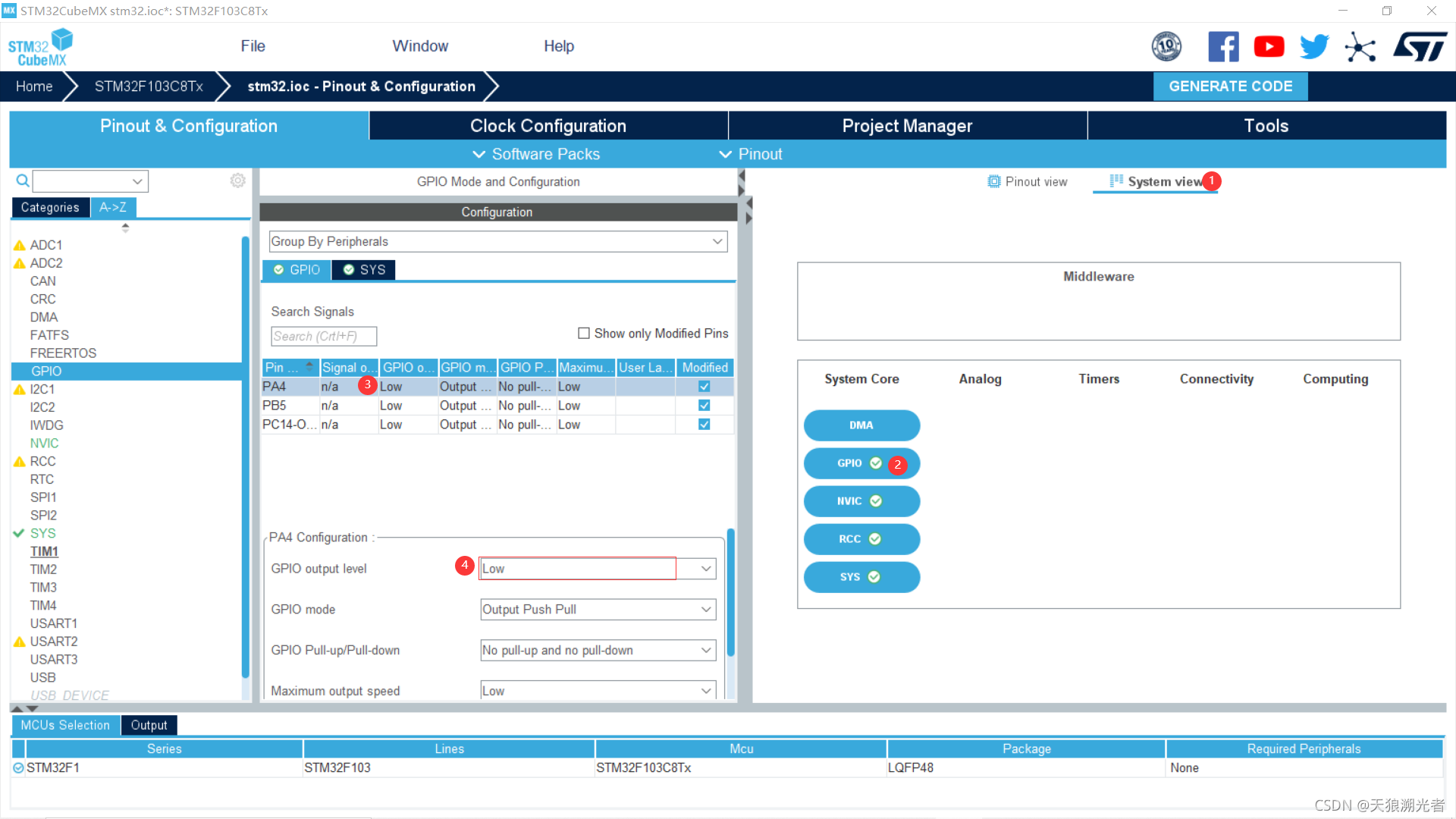

4. 配置GPIO，均设置为low

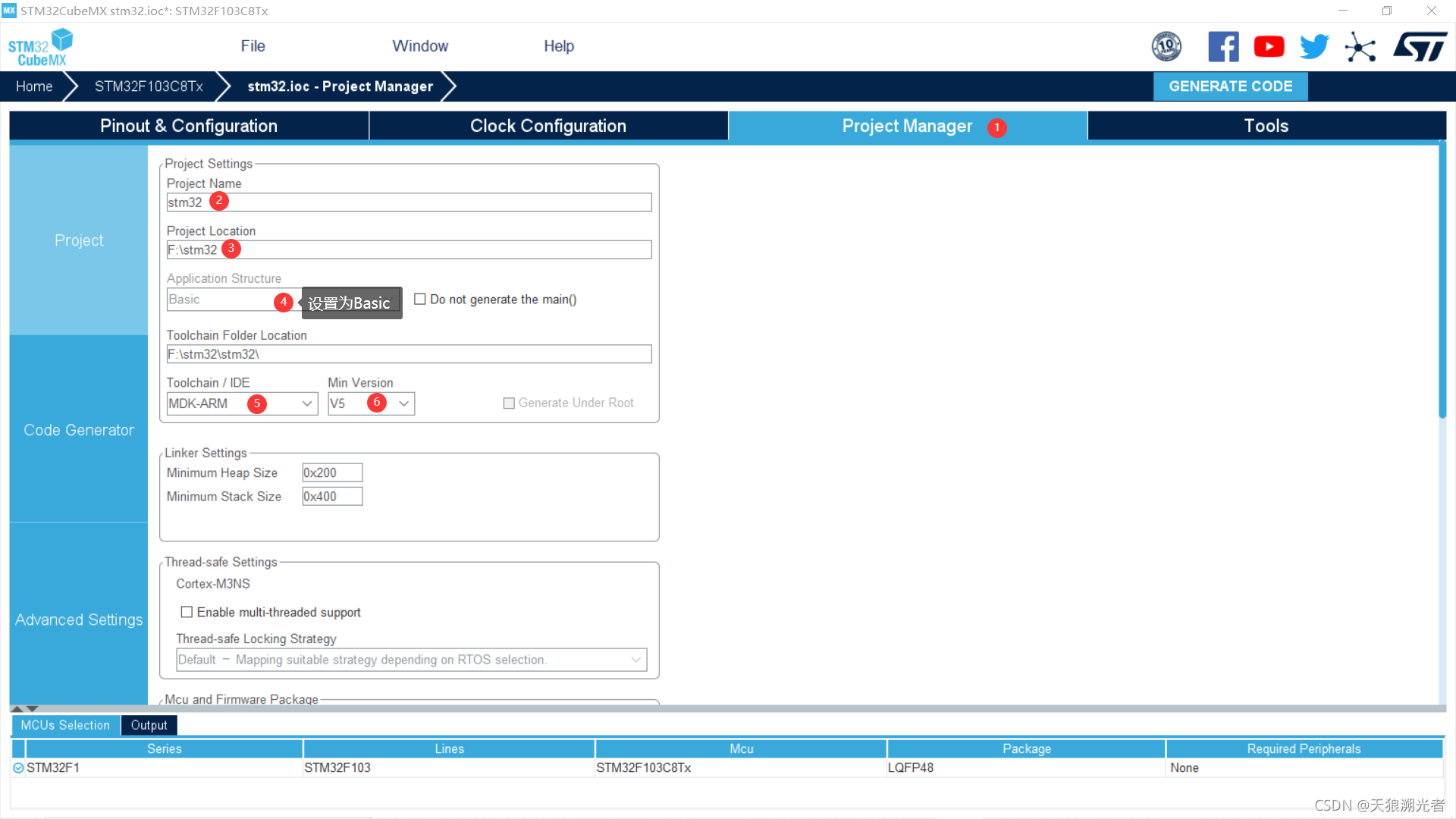

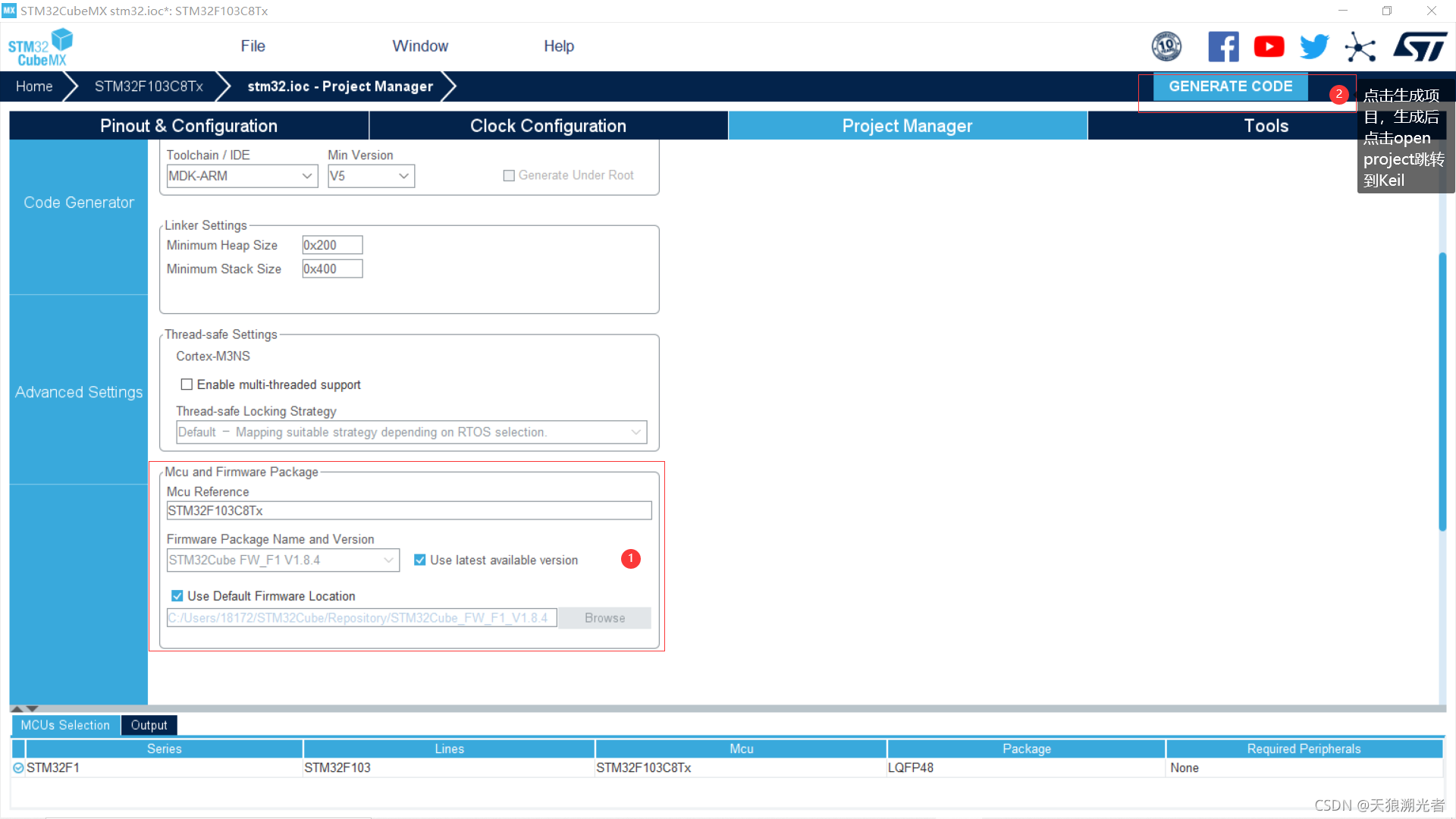

5. 配置项目


插入代码

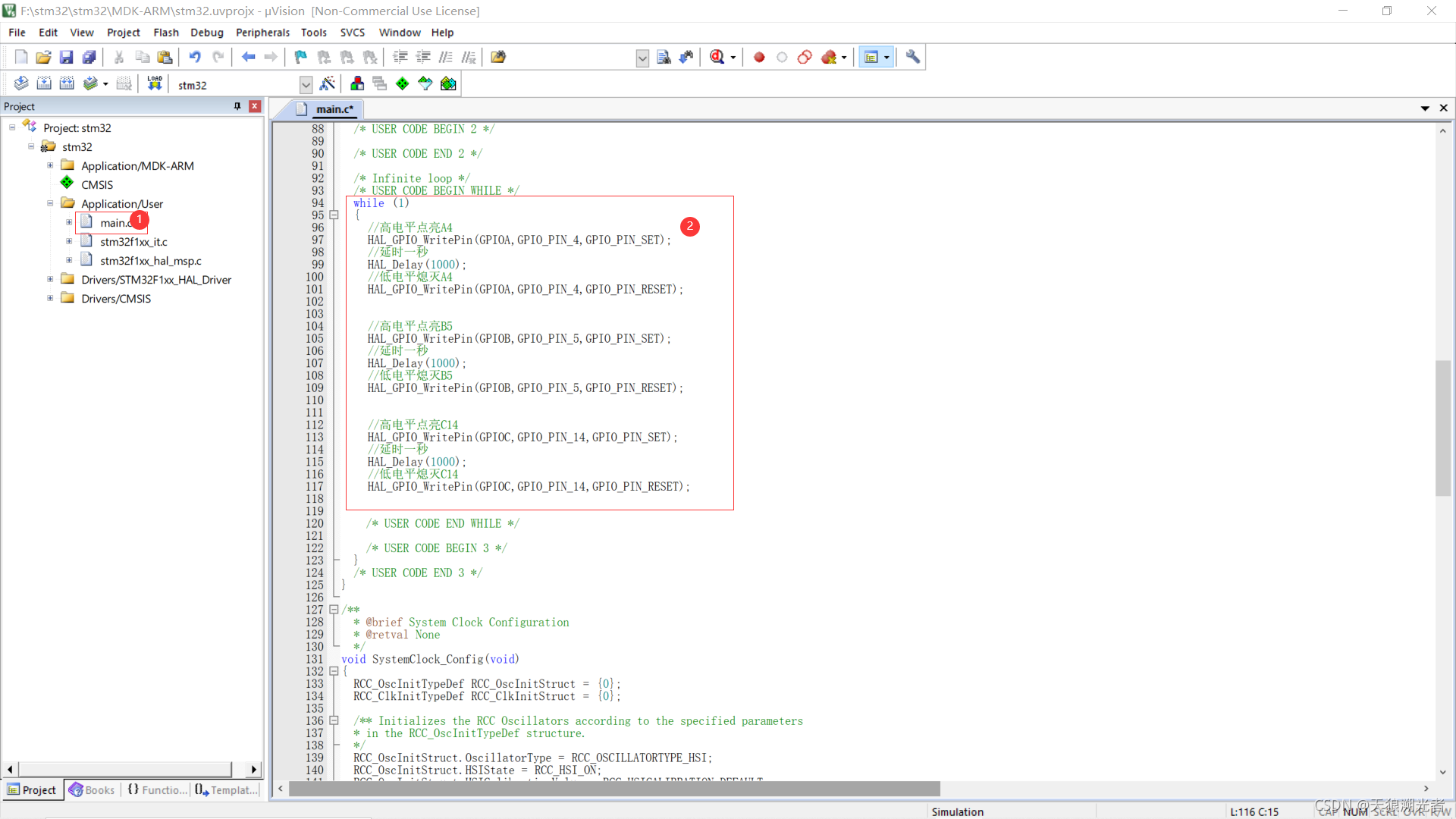

打开main函数，在main函数里面找到while循环，加入流水灯代码

//高电平点亮A4
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);
		//延时一秒
		HAL_Delay(1000);
		//低电平熄灭A4
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);


		//高电平点亮B5
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);
		//延时一秒
		HAL_Delay(1000);
		//低电平熄灭B5
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET);


		//高电平点亮C14
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);
		//延时一秒
		HAL_Delay(1000);
		//低电平熄灭C14
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);

①延时函数（HAL_Delay）
函数原型： void HAL_Delay (__IO uint32_t Delay)
参数说明：Delay表示所要延时的时间大小，单位是毫秒
②写管脚函数（HAL_GPIO_WritePin）
函数原型：void HAL_GPIO_WritePin (GPIO_TypeDef * GPIOx, uint16_t
GPIO_Pin, GPIO_PinState PinState)

参数说明： GPIOx: 管脚组（x的取值为A~G） GPIO_Pin: 管脚编号（x的取值为0~15） PinState:
管脚的状态（取值为GPIO_BIT_RESET表示0， GPIO_BIT_SET表示1）

效果

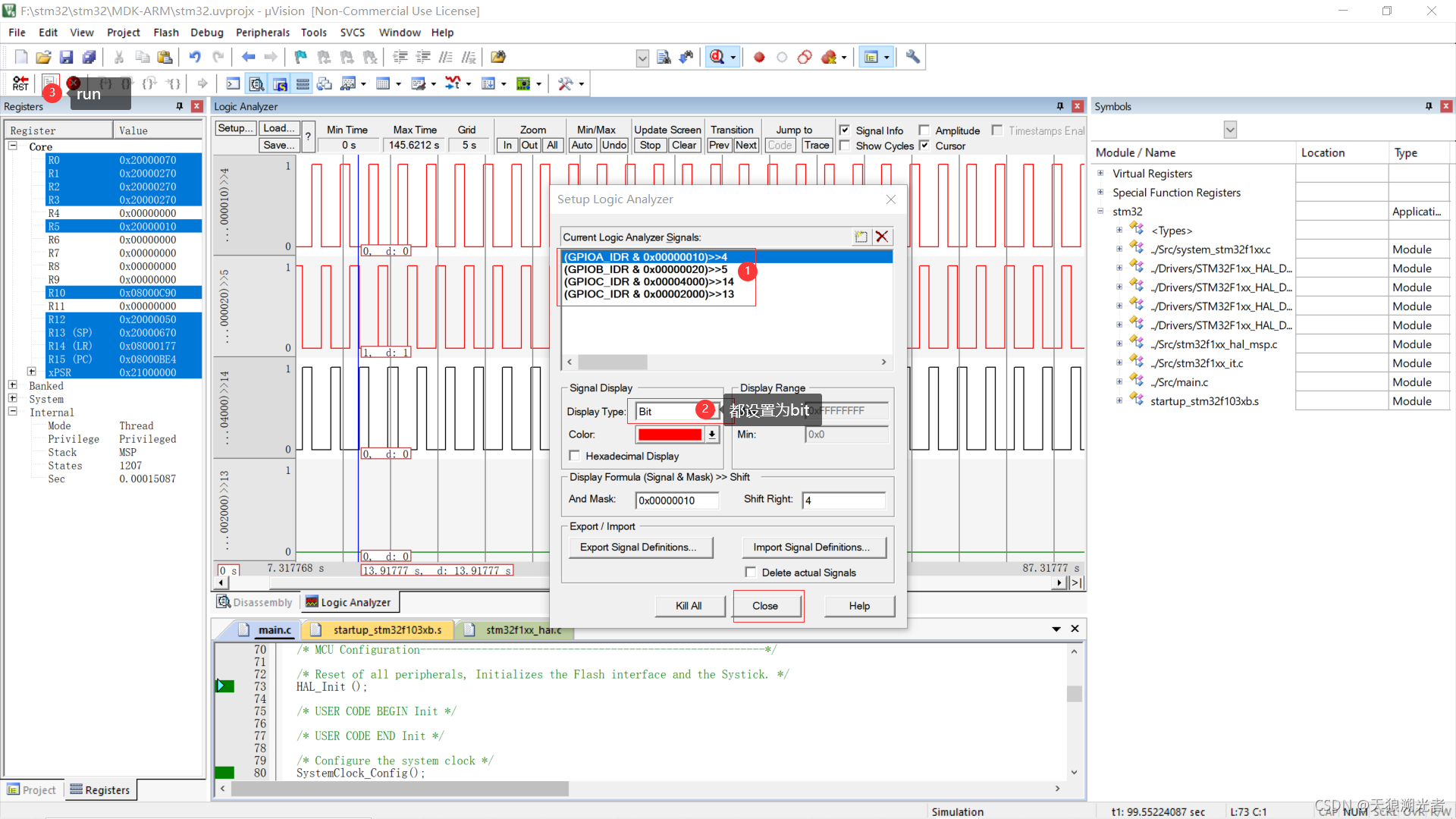

使用Keil的软件仿真逻辑分析仪功能观察管脚的时序波形。

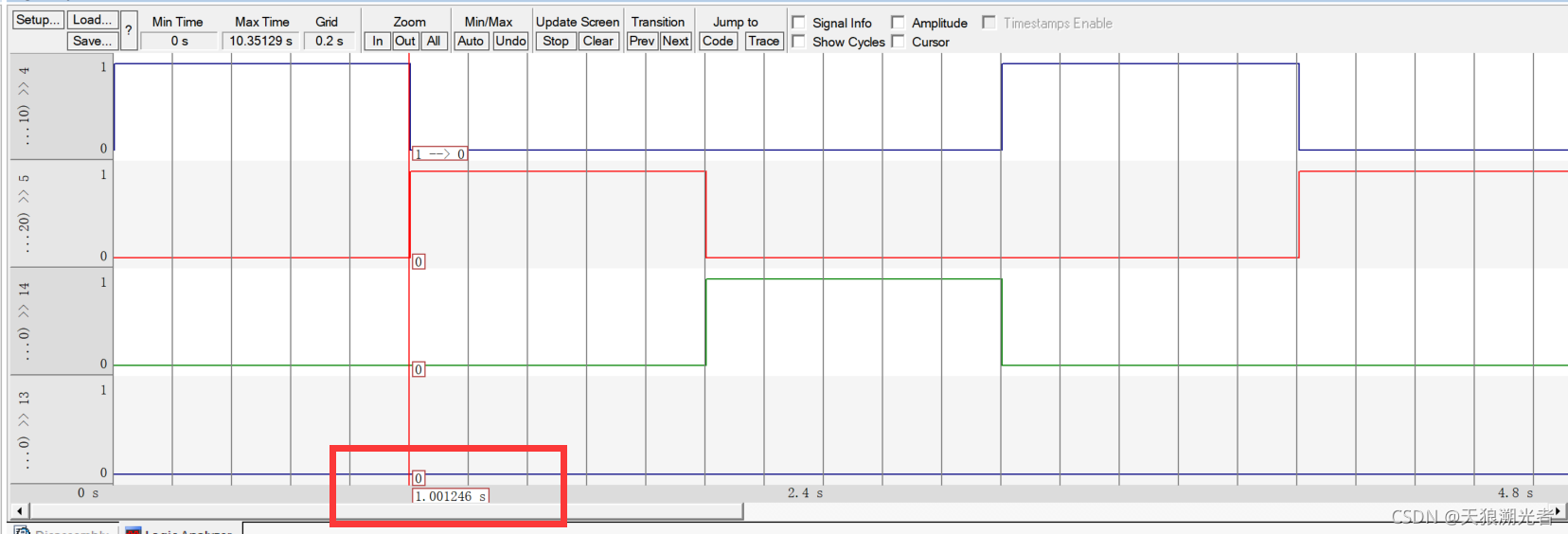

波形图如下:
A4、B5、C14的顺序依次先高电平再低电平，时间间隔约为1s。
