[嵌入式]stm32点亮流水灯（小白的求学之路）

前言

由于之前作者仅仅只学习了51单片机的一些操作，对stm32单片机操作完全不会，过程中很曲折，如果有什么错的地方，希望可以告诉作者加以改正。

一、怎么点亮一个LED？

这个问题困扰了很久，因为stm32与51不同，51单片机直接可以操作引脚，而stm32要复杂得多。下面我们先来了解一下输入输出管脚——GPIO。

1、GPIO简介

GPIO 是通用输入输出端口的简称，简单来说就是 STM32 可控制的引脚，STM32 芯片的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。
STM32 芯片的 GPIO 被分成很多组，每组有 16 个引脚，如 GPIOA、GPIOB、GPIOC，所有的 GPIO 引脚都有基本的输入输出功能。
（这里我们可以类比51单片机的引脚，点灯的时候只需要将GPIO管脚置为高电平或者低电平）
问题又来了，怎么设置GPIO管脚呢？
这个时候就会用到寄存器啦。

2、寄存器

1、片上外设区分为三条总线，根据外设速度的不同，不同总线挂载着不同的外设，APB1挂载低速外设，APB2 和 AHB 挂载高速外设。相应总线的最低地址我们称为该总线的基地址，总线基地址也是挂载在该总线上的首个外设的地址。其中 APB1 总线的地址最低，片上外设从这里开始，也叫外设基地址。

(到这里可以发现一个公式：地址=基地址+相对地址偏移)
2、外设基地址
GPIO 属于高速的外设 ，挂载到APB2 总线上。

现在我们知道了GPIO的地址，是不是意味着可以直接通过地址来设置GPIO呢？
答案还是否定的，还需要操作里面特定功能的寄存器来设置GPIO管脚，比如：输入数据寄存器 GPIOx_IDR，GPIO 模式GPIOx_CRL或者GPIOx_CRH，时钟使能RCC_APB2ENR。

3、 APB2 外设时钟使能寄存器(RCC_APB2ENR)
为减小stm32的功耗而设置，如果不把对应管角的时钟使能，对应管脚不会工作。

这里我们以打开GPIOA的时钟为例子：
首先找到APB2的地址0x4001 0000，通过地址=基地址+相对地址偏移，得到RCC_APB2ENR的地址0x4001 0018。我们可以直接赋值为0x00000004

4、GPIO 模式GPIOx_CRL或者GPIOx_CRH

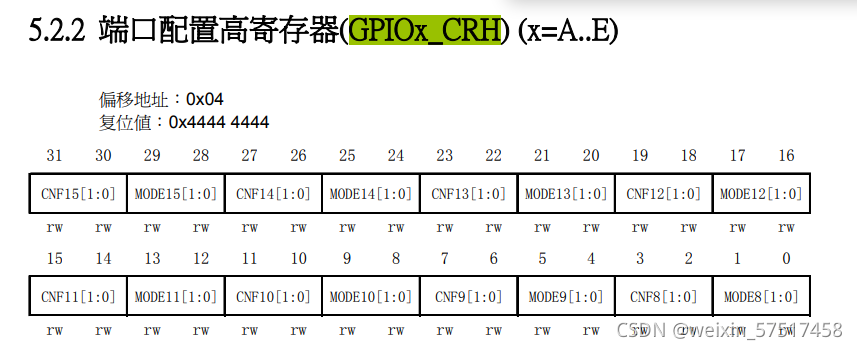

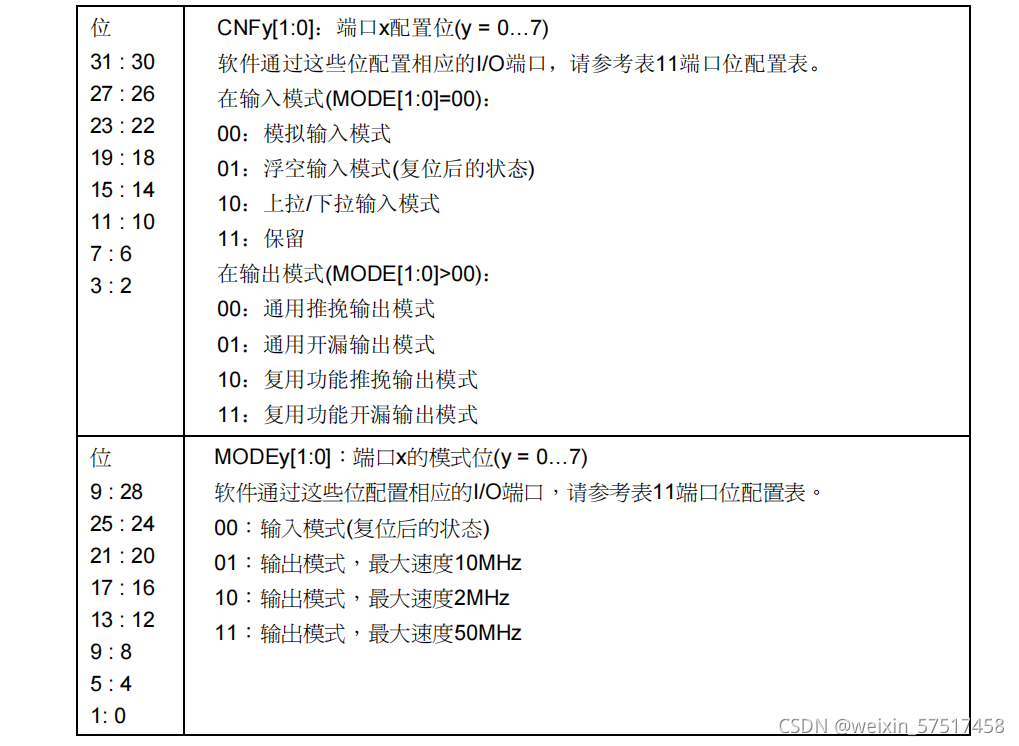

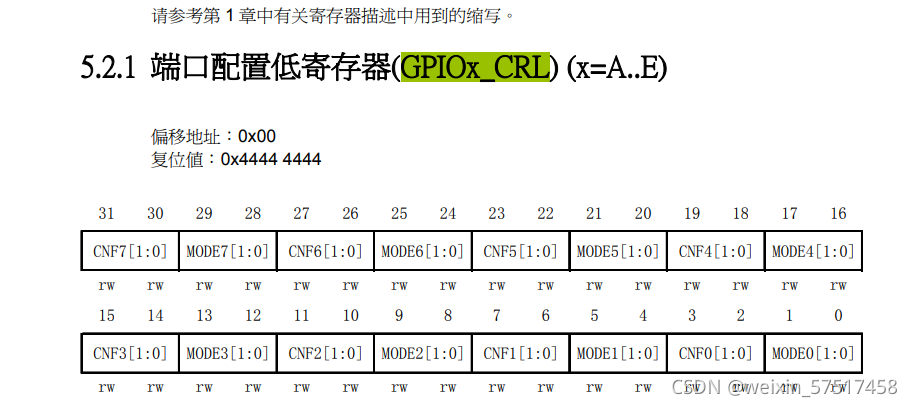

每个 GPI/O 端口有两个 32 位配置寄存器(GPIOx_CRL，GPIOx_CRH)。低8位GPIOx0—7在GPIOx_CRL,高8位GPIOx8—15在GPIOx_CRH。

什么是推挽输出？什么又是开漏输出呢？
推挽输出:可以输出高,低电平,连接数字器件。(我们点亮LED的模式)
开漏输出：输出端相当于三极管的集电极，要得到高电平状态需要上拉电阻才行，适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内)。

例如把GPIOB8设置为推挽输出，就找到GPIOB_CRH的地址,赋值为0x00000002。

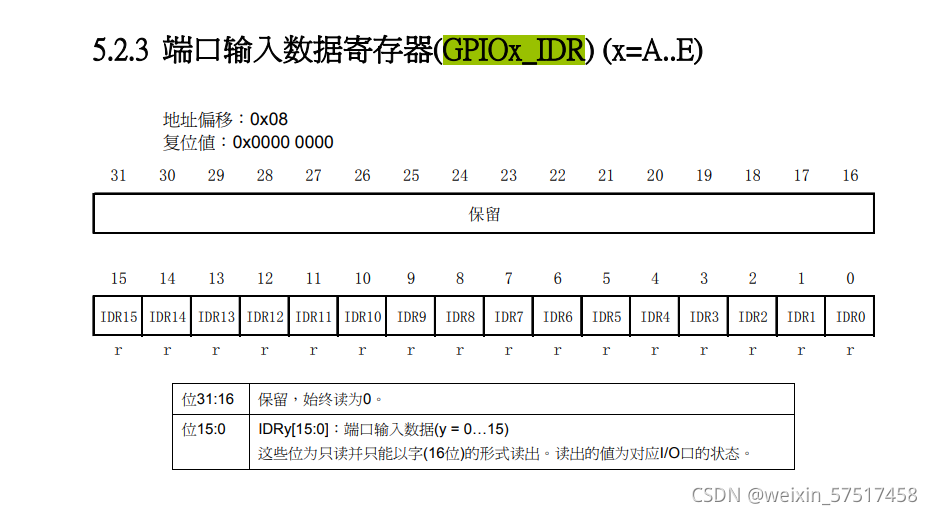

5.输入数据寄存器 GPIOx_IDR

假如我们想点亮PA0,只需要将IDR0位置为0；

二、硬件

现在我们知道了软件的编写，硬件又该怎么连接呢？

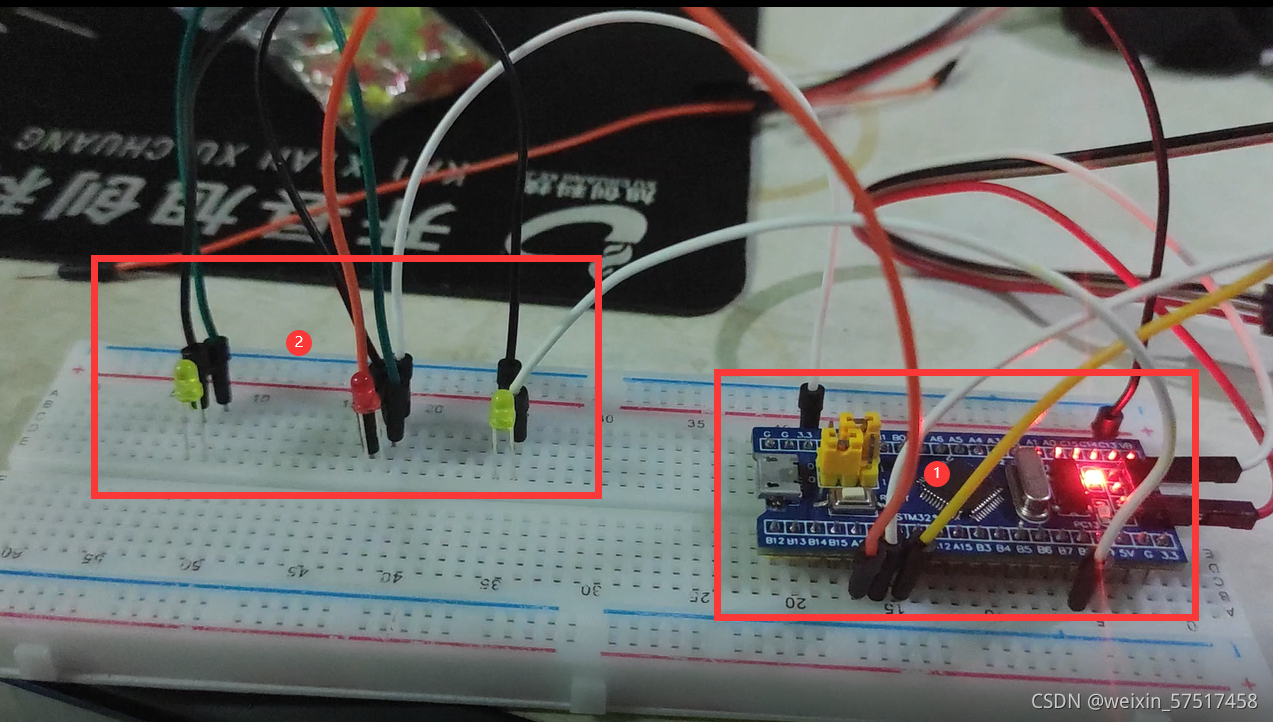

我用的是stm32f103c8t6芯片，本次运用了GPIO_A8和GPIO_B8，和GPIO_C13，找到与之对应的管脚A8,B8,C13，用线把管脚引出来，再将LED的低电平引脚相连（LED长的引脚为高电平）。

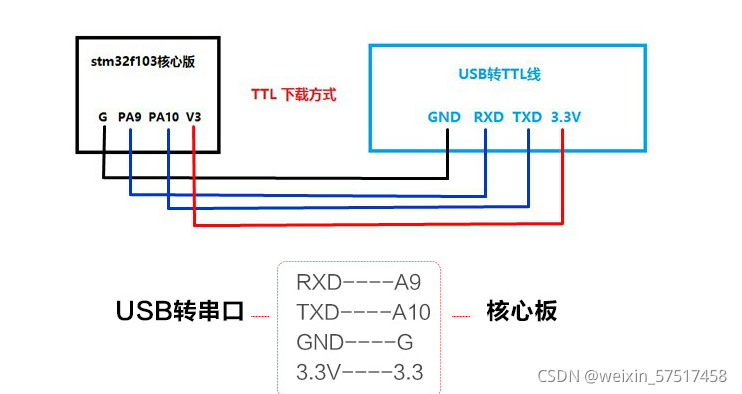

采用串口通信，需要usb与STM32如图链接。其中要求usb的RXD连接核心板的TXD(A9),usb的TXD连接核心板的RXD(A10)。

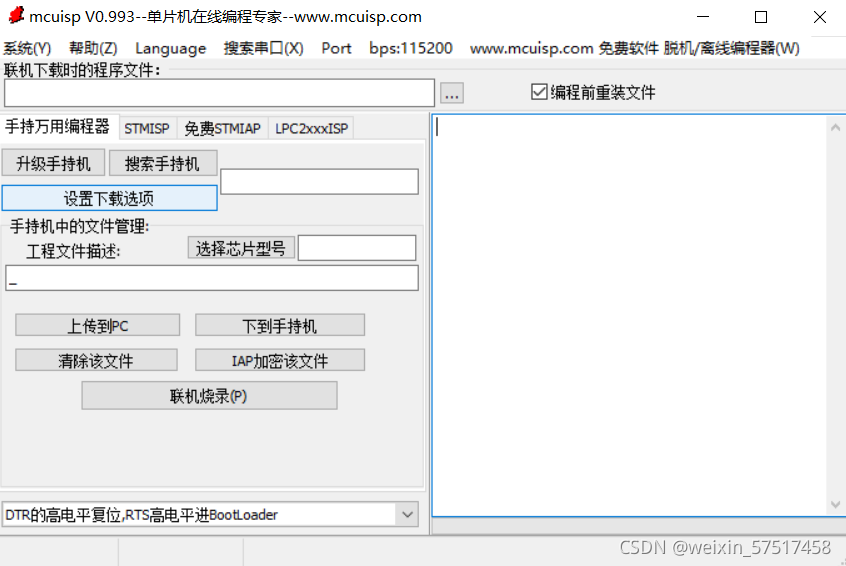

烧录软件：
需要用到MCUISP

使用教程： STM32最小系统下载程序方法.

三、用寄存器点亮流水灯

代码如下：

#include<stdio.h>
#define pRCC_APB2ENR	*((unsigned volatile int*)0x40021018)//APB2的地址
#define pGPIOB_CRH	*((unsigned volatile int*)0x40010c04)//GPIO_B8的模式
#define pGPIOB_ODR	*((unsigned volatile int*)0x40010c0c)//GPIO_B8的数据
	//GPIO_B8配置寄存器
#define pGPIOC_CRH	*((unsigned volatile int*)0x40011004)//GPIO_C13的模式
#define pGPIOC_ODR	*((unsigned volatile int*)0x4001100c)//GPIO_C13的数据
	//GPIO_C0配置寄存器
#define pGPIOA_CRH	*((unsigned volatile int*)0x40010804)//GPIO_A8的模式
#define pGPIOA_ODR	*((unsigned volatile int*)0x4001080c)//GPIO_A8的数据
	//GPIO_A8配置寄存器
	void  Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i;
     while(t--)
         for (i=0;i<800;i++);
}
int main(void)
    {
      pRCC_APB2ENR =0x0000001c;//打开APB2中B,C,D外设时钟

			pGPIOB_CRH =0x00000002;
			pGPIOC_CRH =0x00200000;
			pGPIOA_CRH =0x00000002;
			//设置寄存器为推挽模式
			while(1)
			{
			  pGPIOB_ODR =0x00000000;
			Delay_ms(10000000);
			  pGPIOB_ODR =0x00000100;
				Delay_ms(10000000);
				//闪烁GPIO_B8
				pGPIOA_ODR =0x00000000;
			Delay_ms(10000000);
			  pGPIOA_ODR =0x00000100;
				Delay_ms(10000000);
				//闪烁GPIC_A8
				pGPIOC_ODR =0x00000000;
			Delay_ms(10000000);
			  pGPIOC_ODR =0x00002000;
				Delay_ms(10000000);
				//闪烁GPID_C13
			}
    }

实验效果

总结

通过本次的学习，初步了解并实现了从软件到硬件的过渡，同时也学习到了很多关于stm32寄存器的知识，在学习的过程中有很多次都想放弃了，特别是在写软件的时候。最后，功夫不负有心人，做出来的效果还是不错的。
