一、安装STM32cubeMX
-
安装地址：
STM32Cube初始化代码生成器
-
下载好之后打开，点击Next
-

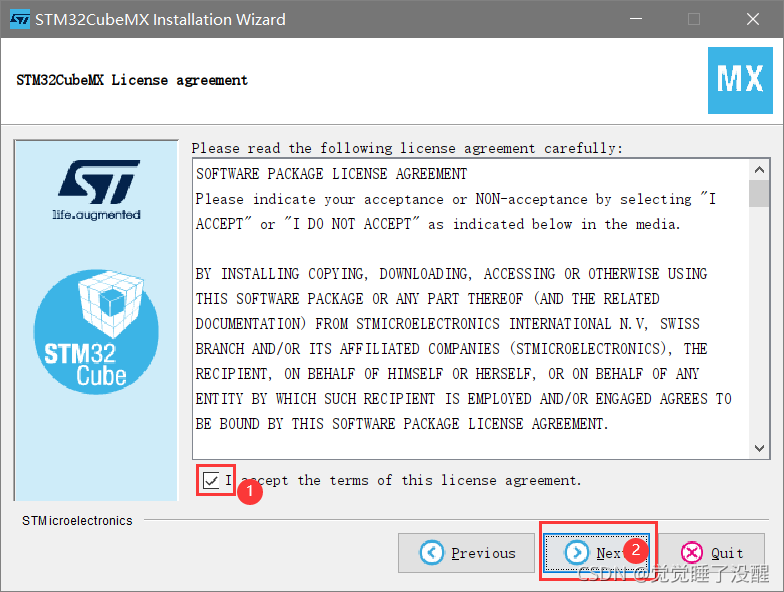

同意协议，继续Next
-
勾选第一个就好，点击Next
-
选择一个安装路径，点击确定，之后Next
-
点击Next
-
之后点击安装，安装完成如下图
-
安装完成之后还没完，打开STM32CubeMX，点击Help（这里可能会打不开，如果打不开等一下就好）
-
勾选依赖包并install now
-
开始在线安装，等待完成就好
二、用STM32CubeMX初始化代码
-

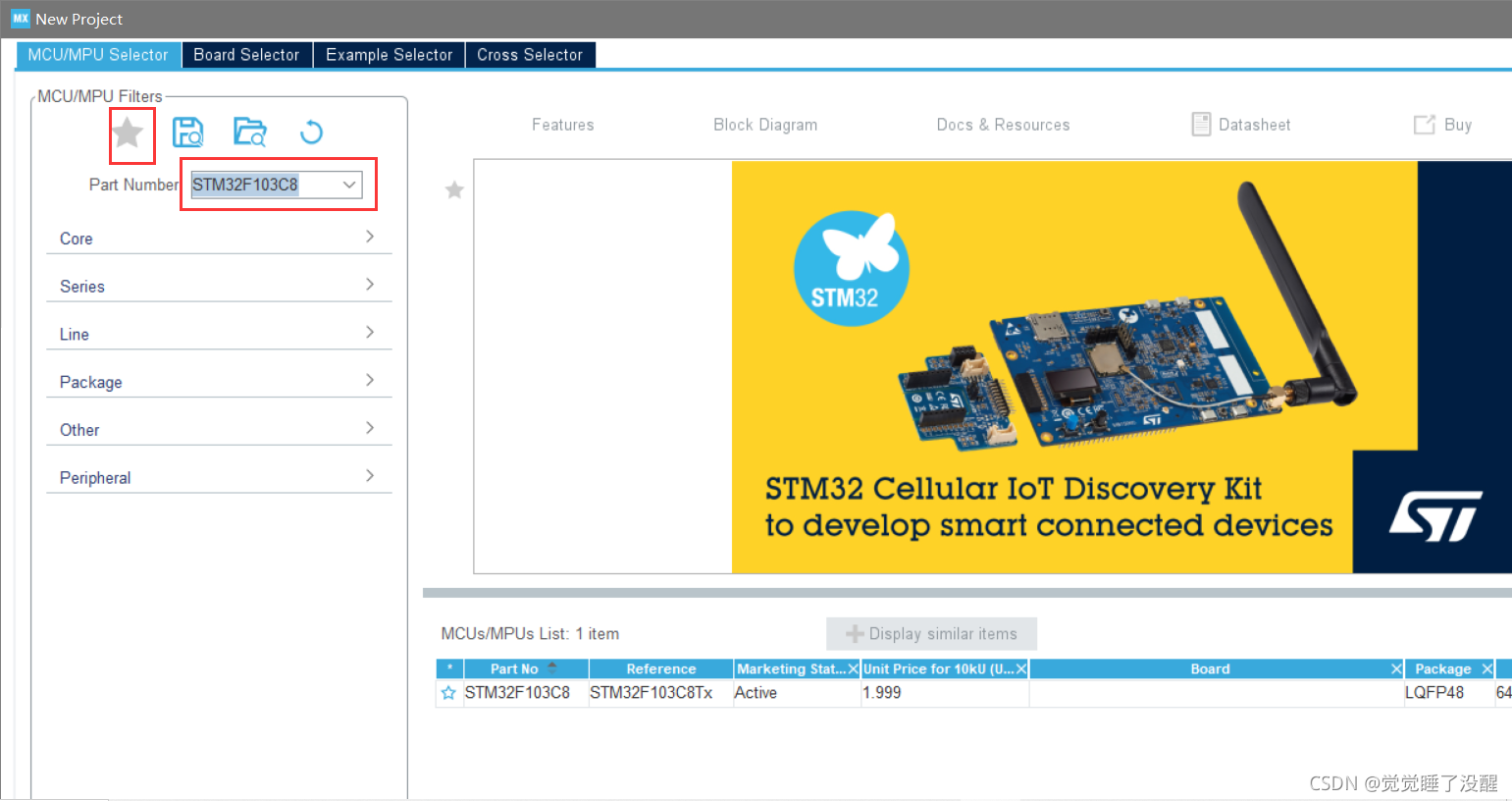

输入芯片型号，这里我用的STM32F103C8，然后点击最右侧的start project
-

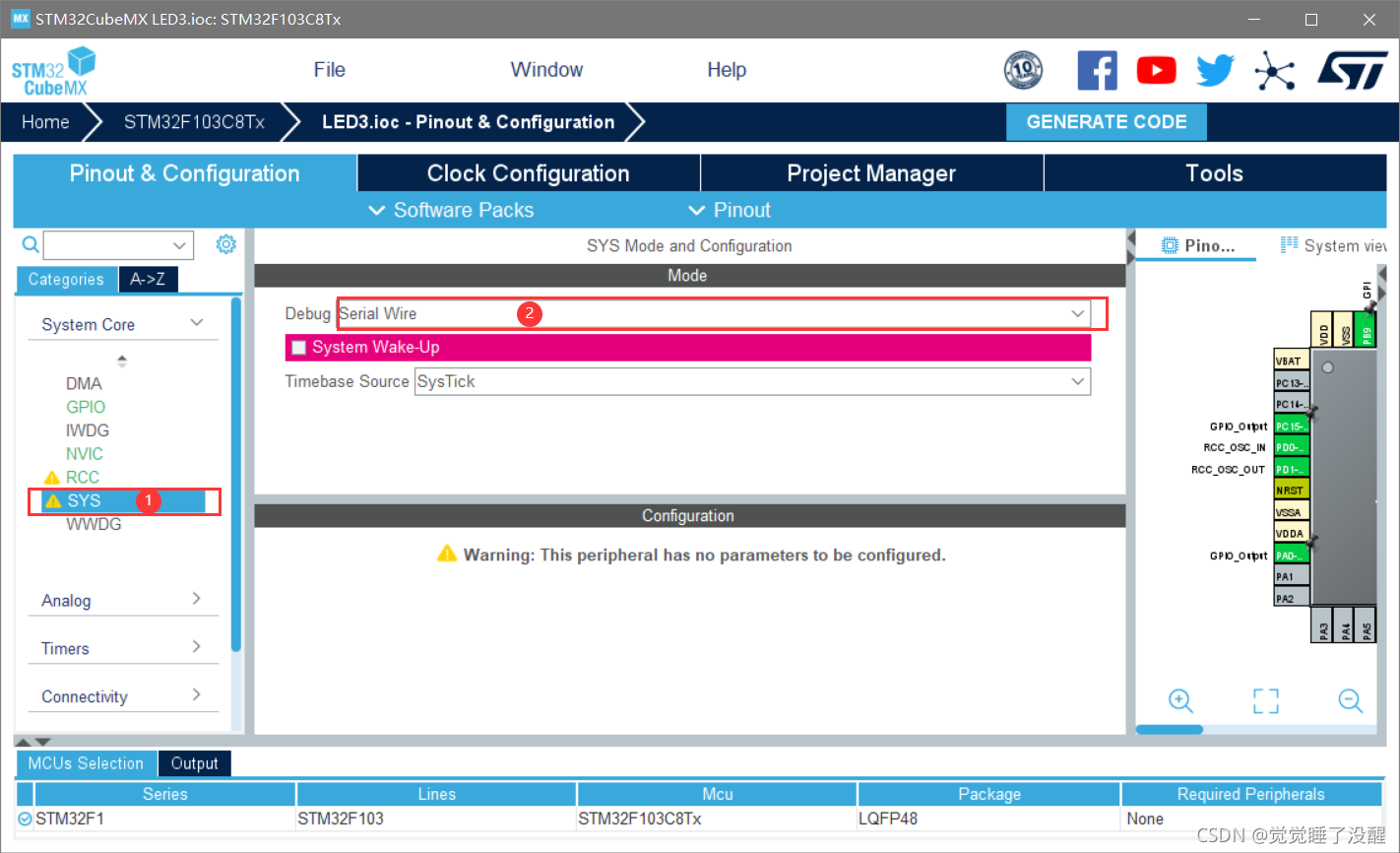

点击System Core，再点击SYS，在debug选项中选择Serial Wire
-

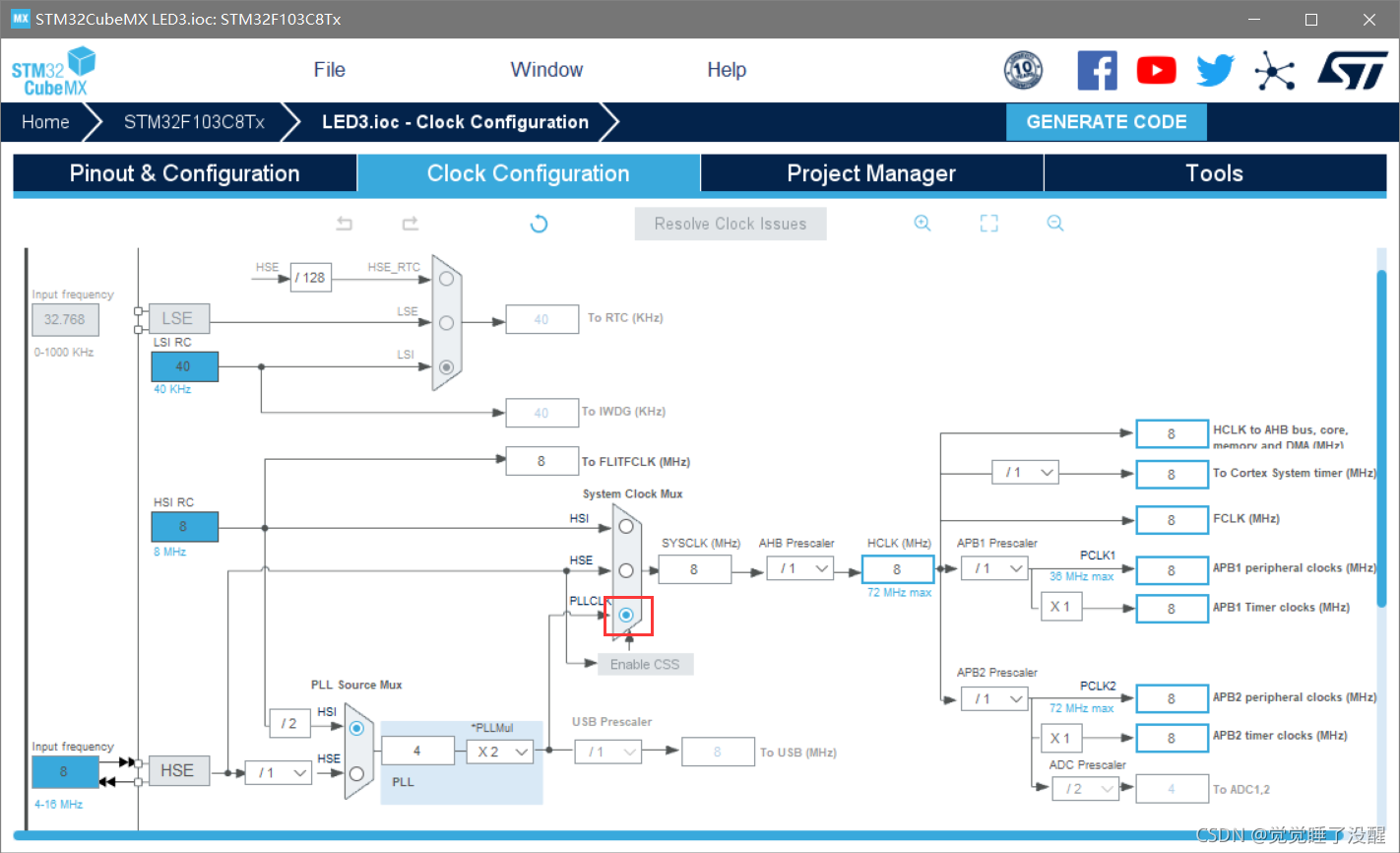

把PLLCLK右边选上
-

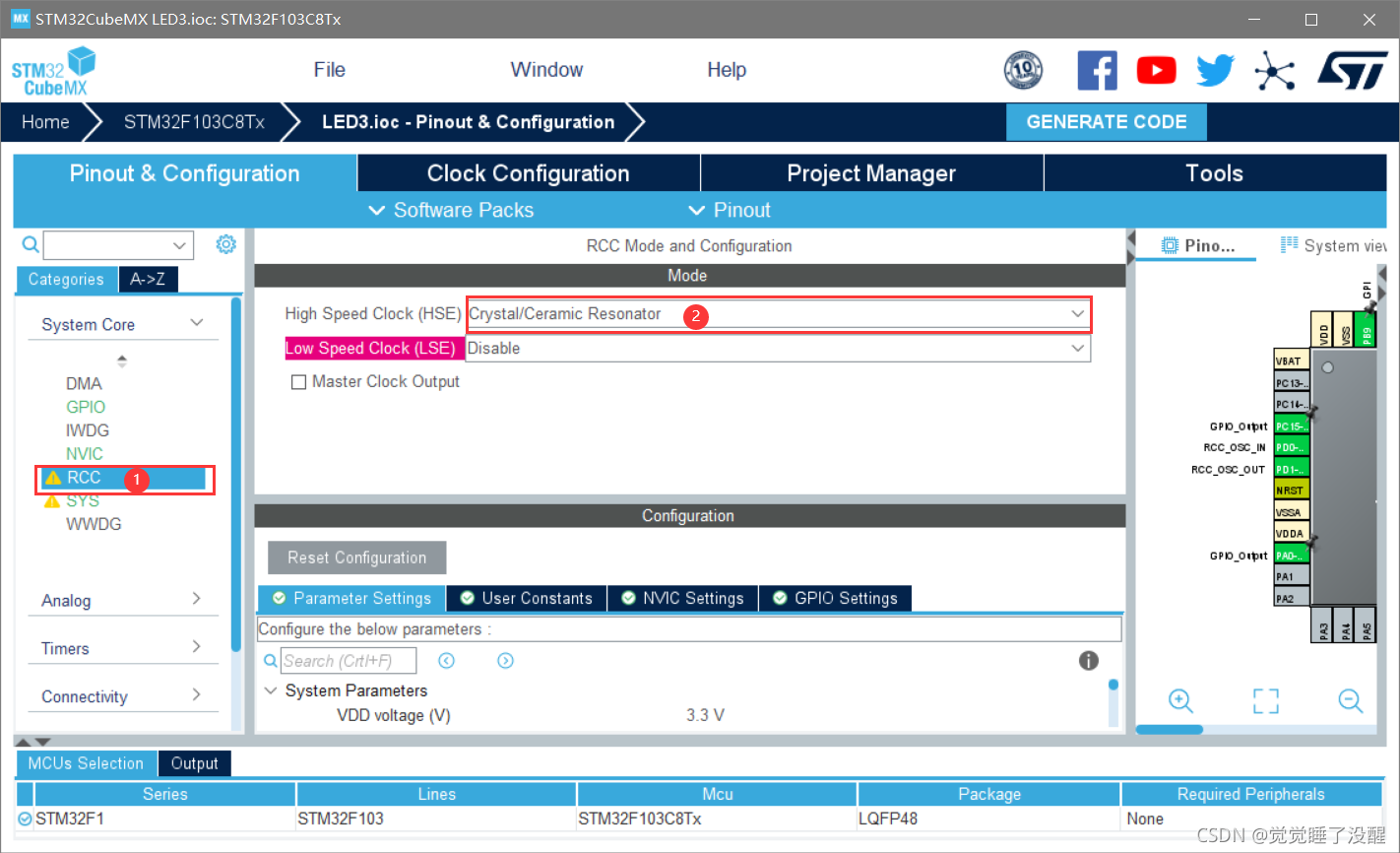

将hse设为Crystal/Ceramic Resonator
-

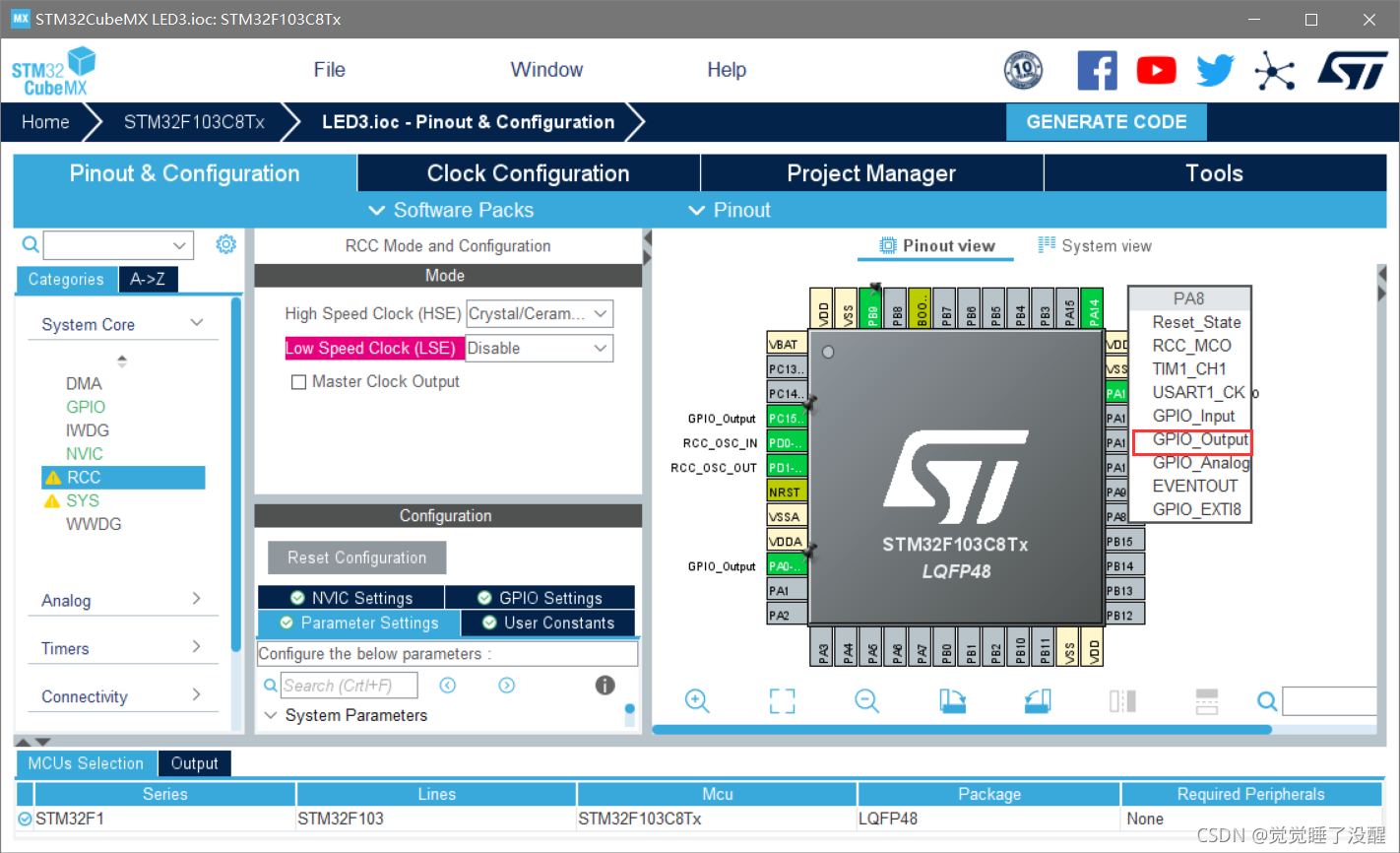

点击相应的引脚设置输出寄存器，选择output那一项。我一共选了三个，分别是PA0，PB9，PC15
-

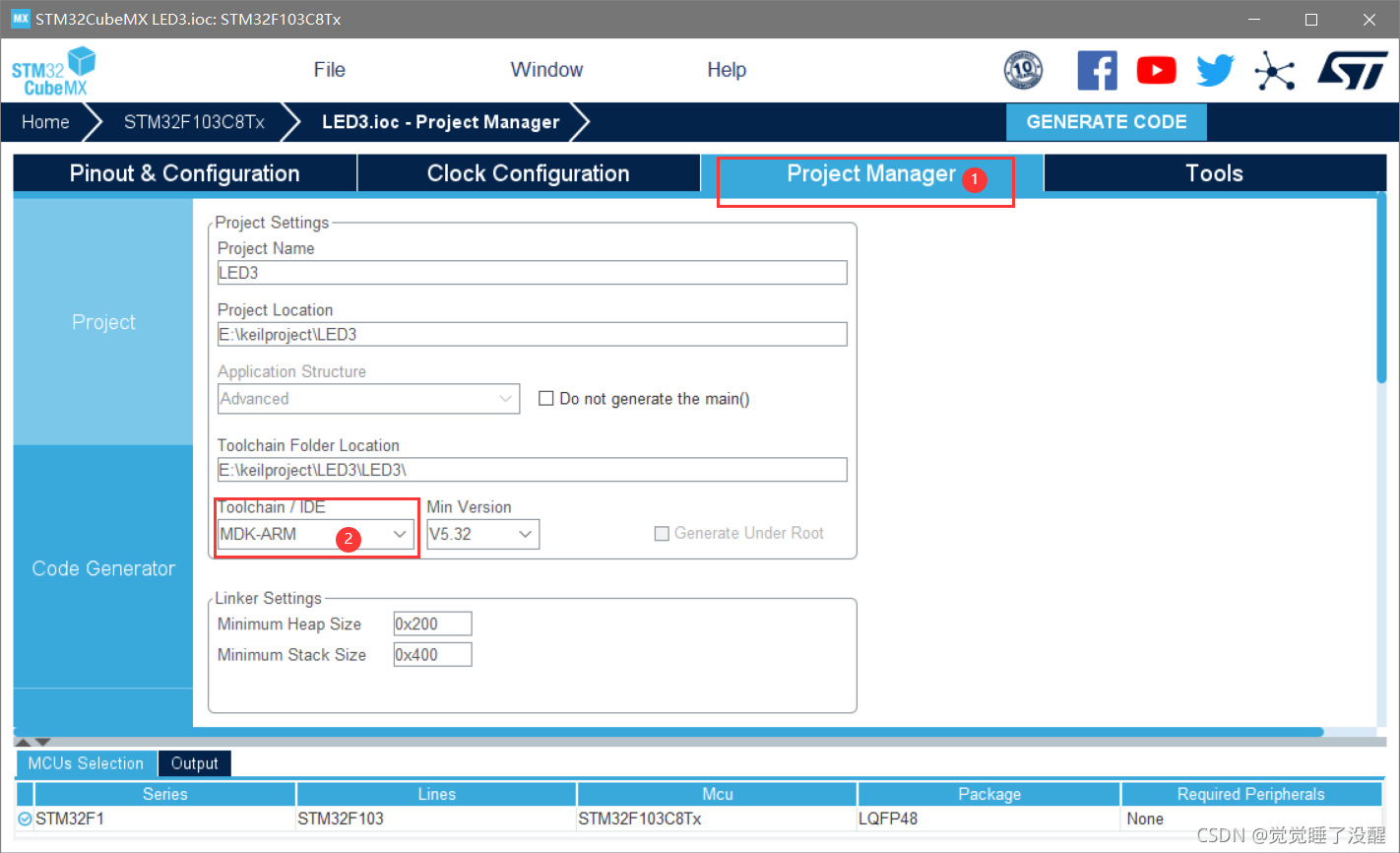

点击project manager，填写路径和项目名，将IDE改为MDK-ARM
-

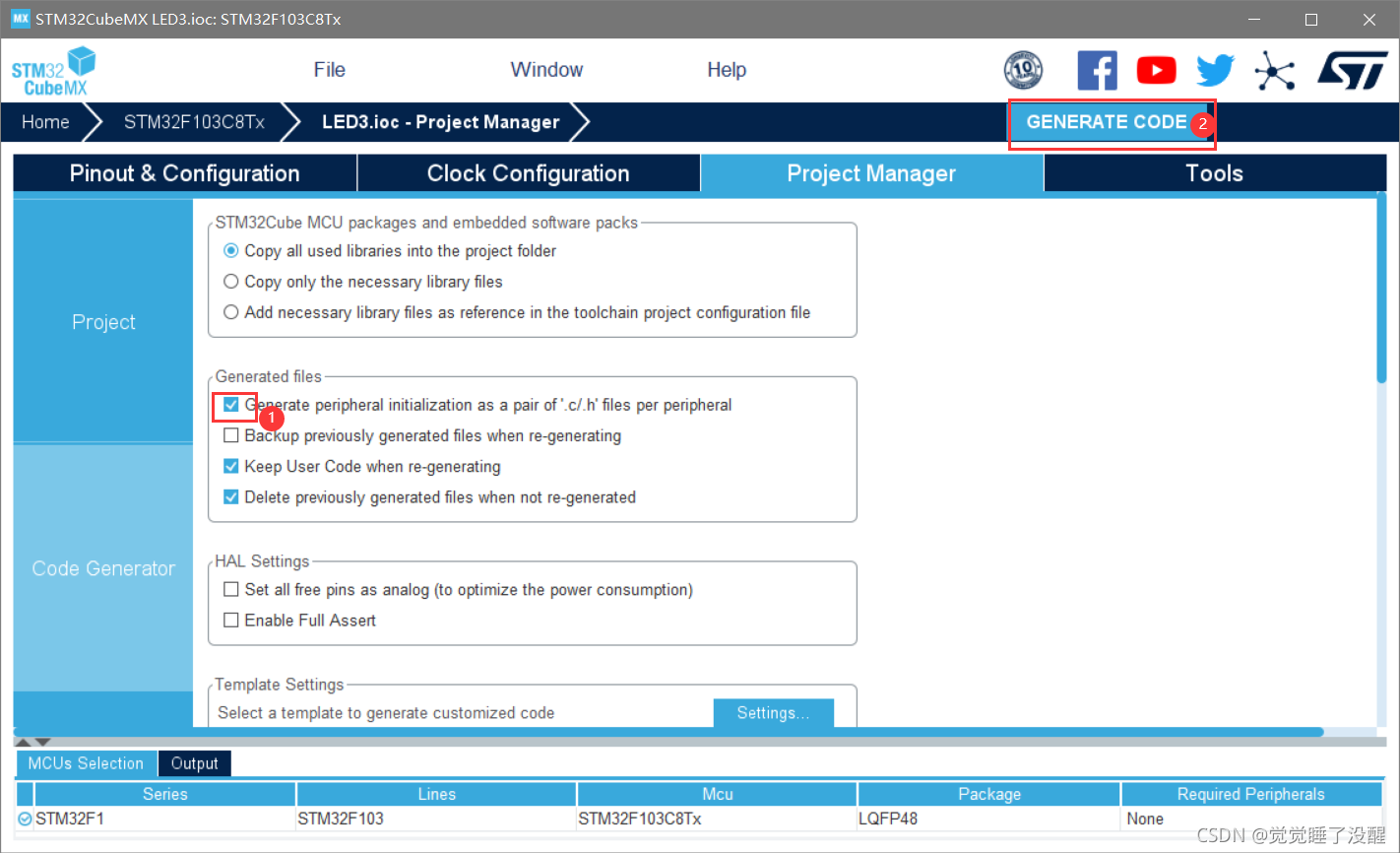

进入code generate界面，选择生成初始化.c/.h文件，后面点击generate code，之后等待一下
-

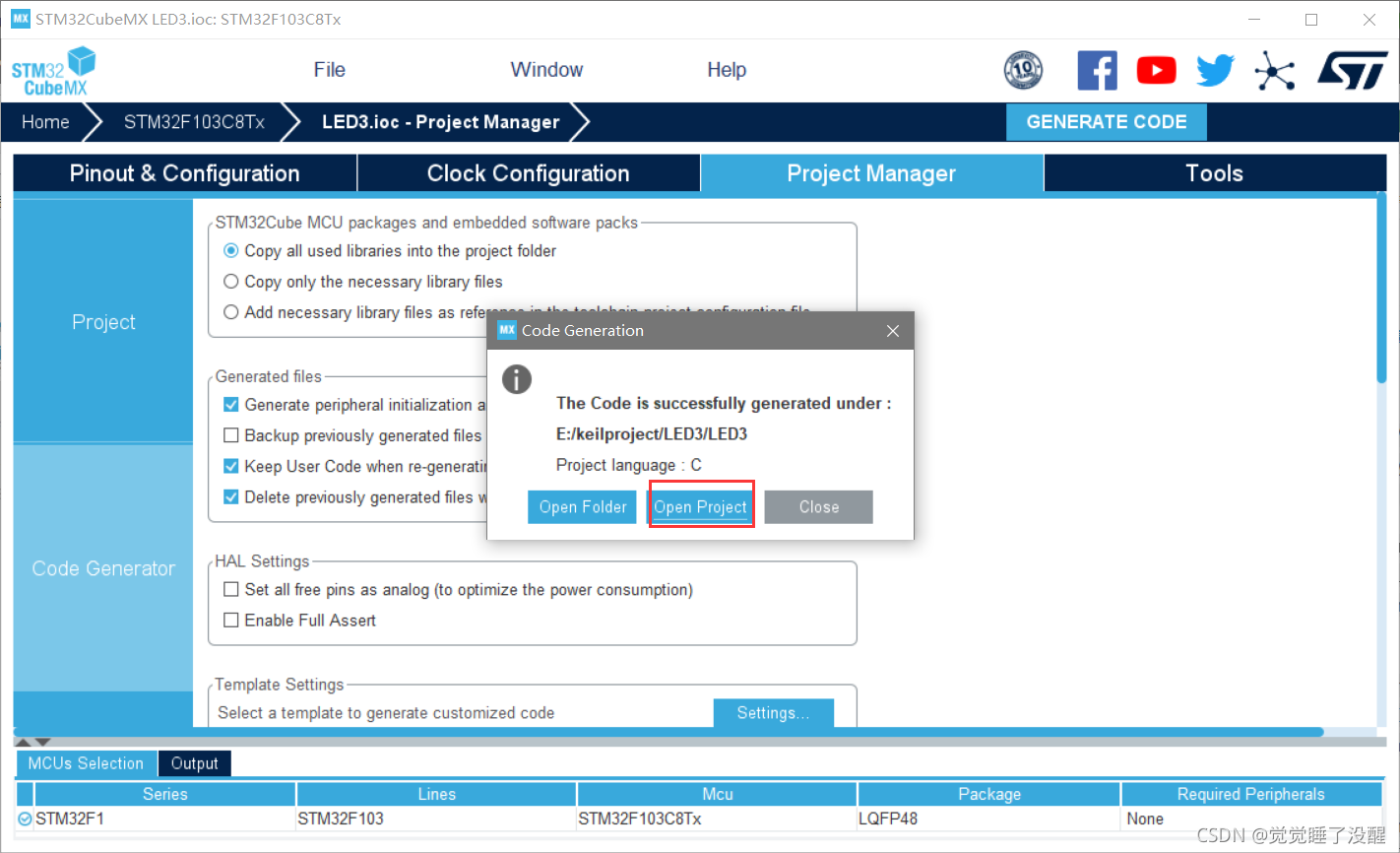

点击Open就可以从keil中打开项目了
三、修改代码并点亮流水灯

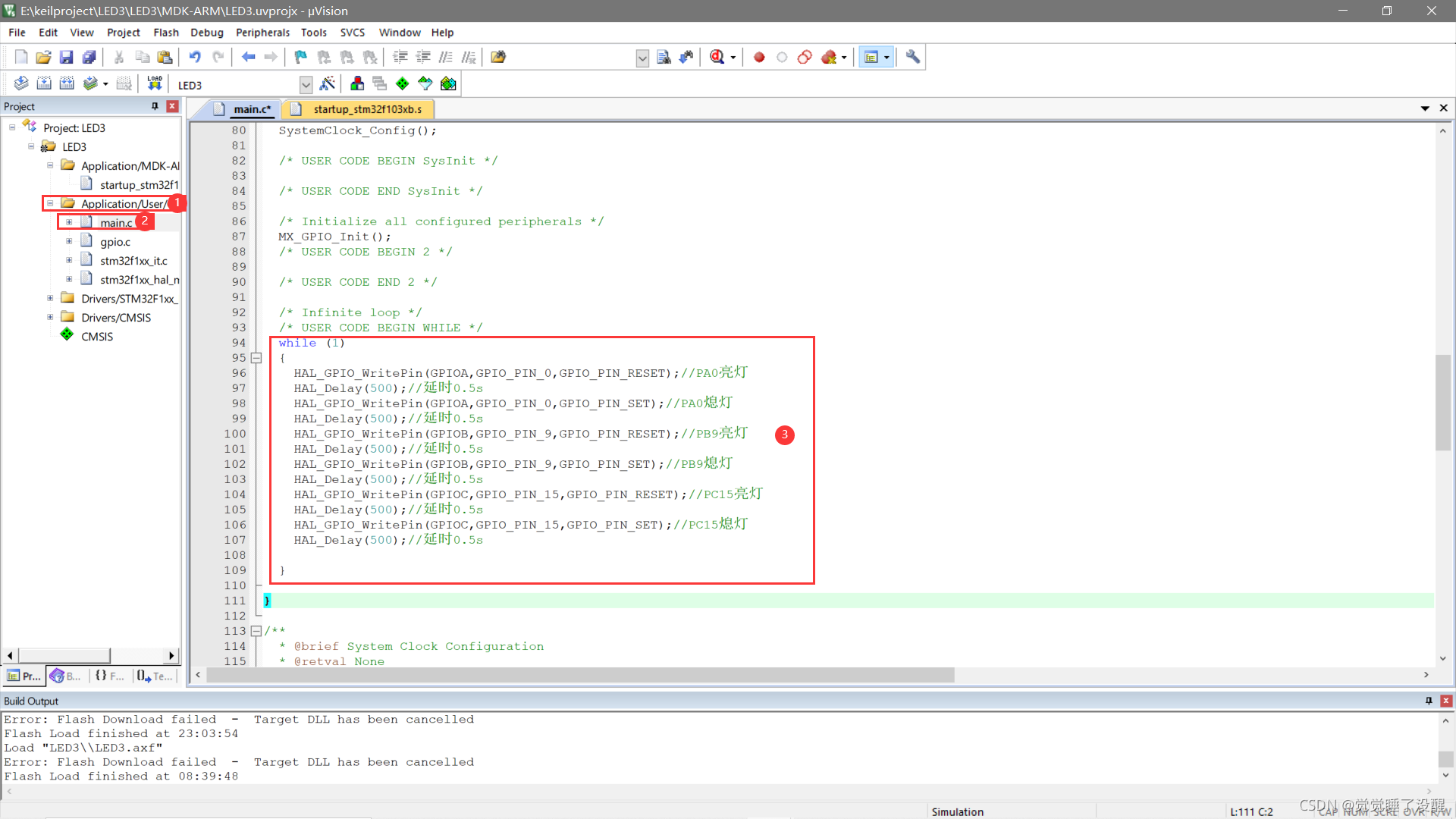

- 打开项目之后，打开main.c文件，找到while函数在里面添加实现功能的代码
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET);//PA0亮灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET);//PA0熄灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
HAL_Delay(500);//延时0.5s
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
HAL_Delay(500);//延时0.5s
- 注意：烧录运行，串口烧录要断电之后把boot0置0才能正常运行。
四、运行结果

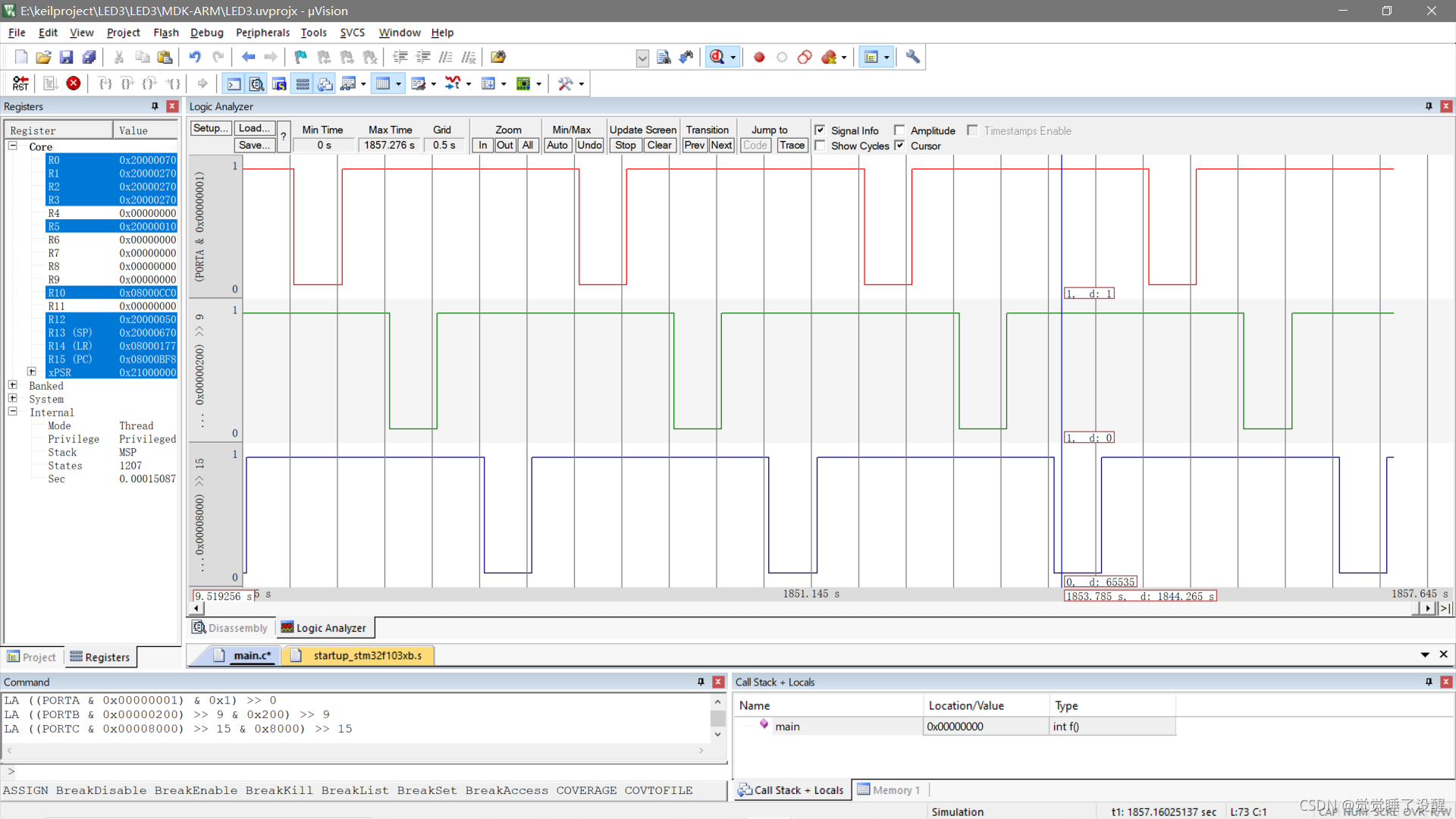

- 信号波形图
- 流水灯运行结果
STMCubeMX生成代码实现点亮流水灯
五、总结
使用STMCubeMX生成代码编程比自己写代码会方便很多，只需要自己写一个while函数中的内容就够了。同时也有一些微小的诧异比如将BOOT0置零。
