[嵌入式]利用KEIL的软件仿真的逻辑分析仪观察GPIO的波形和串口输出的波形

一、配置

1. Target页的设置：

Target界面中，选择跟正确的晶振大小，我使用的是8MHz的外部晶振。这个选项在软件仿真中起到很
重要的作用，如果选择错误，那么波形一定是错误的，因为时间不准确。此前，我增加默认为72MHz，
结果波形与预料的不一致，原本是1s翻转一次的波形，显示出来的周期比预想的长得多。不过这个参数
只是在软件仿真中起作用，当程序在硬件中运行并没有影响。

2.Debug页的设置：

Parameter应该根据自己的单片机信号去定

3. 点击debug，进入调试页面

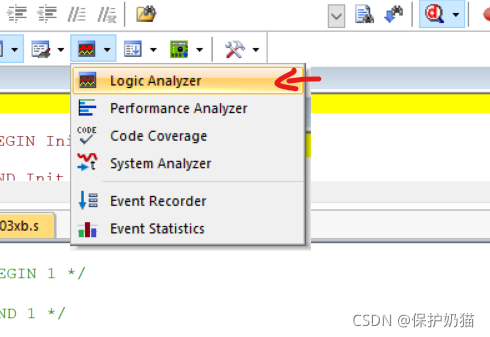

4. 选择逻辑分析仪

5. 选择要观察的引脚

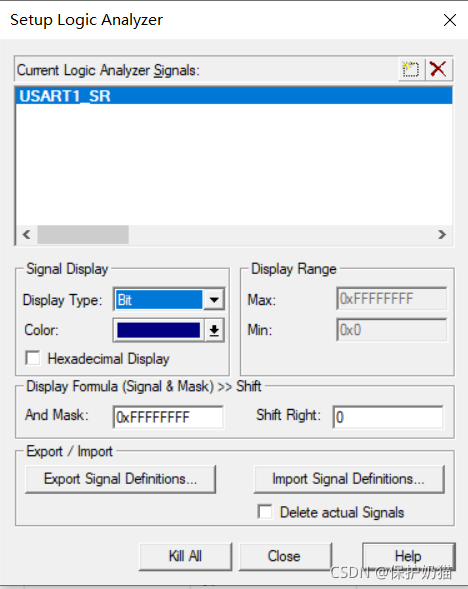

6. 点击右上角添加引脚，Display Type一定要选择为Bit，然后设置颜色

添加引脚有几种方法，这里说简单的一种：
在新建的时候直接输入 PORTA.8 代表PA8口，输入完之后按回车键，软件会自动变成位定义。

如果上述步骤2中的Debug页中3、4 、5 、6没有正确设置，那么在添加引脚的时候就会出现报错：
Unknown Signal !

二、GPIO波形

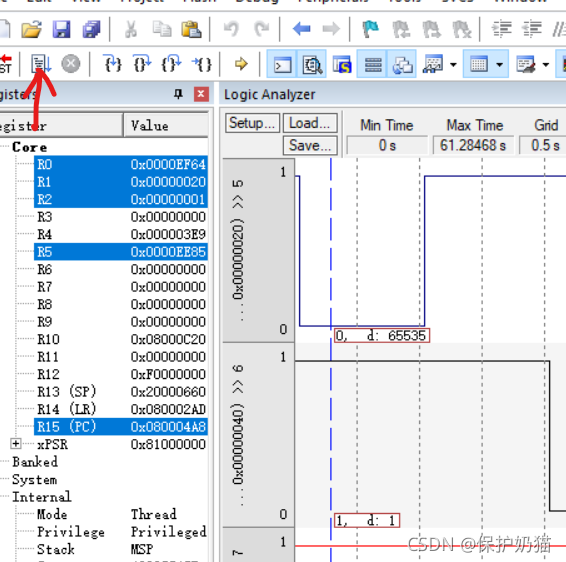

1. 运行程序

2. 把光标移动到逻辑分析仪显示波形的区域，上下滚动滑轮，就可以放大和缩小波形（才运行时波形有可能有点大，呈直线，缩小就行）


可以直观地计算波形的宽度：移动光标的位置到某一个点，单击鼠标左键就会把这个点设置为起始
点，然后移动光标到另一个位置就可以看到很多的信息，包括时间还有两点之间的时间差，也就是宽度

三、串口输出波形

串口编程参考：https://blog.csdn.net/qq_55691662/article/details/120926303

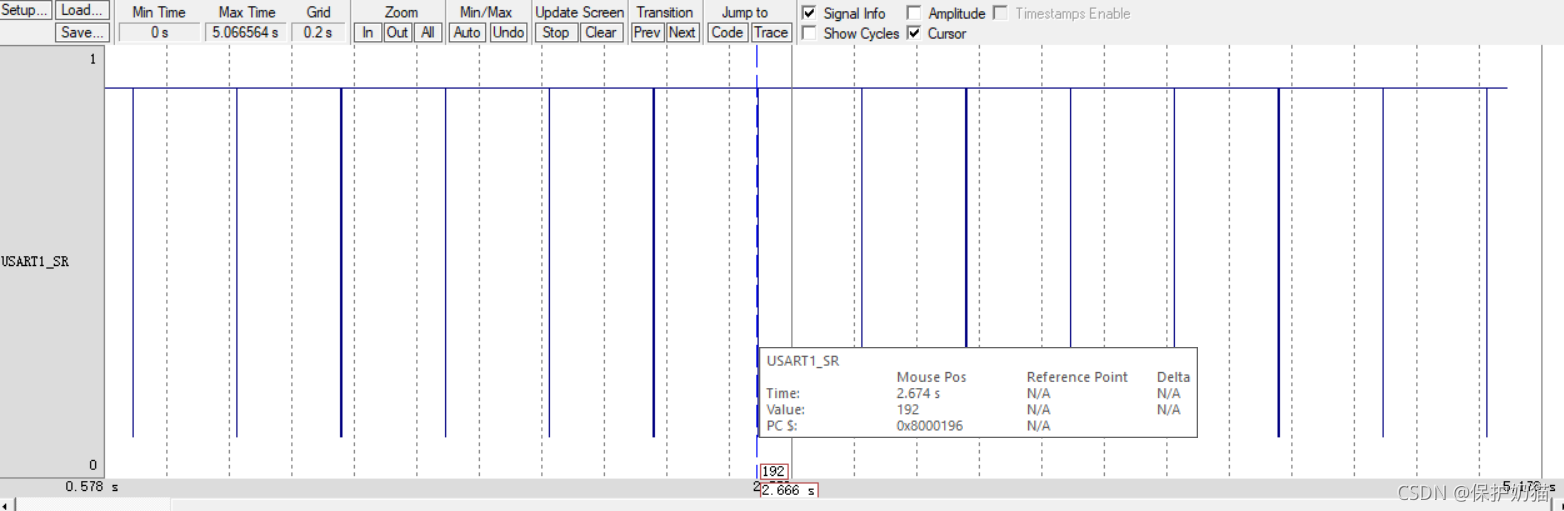

加入USART1_SR寄存器，把display type 设为bit

开始运行仿真程序，可以看到，每隔一段时间电平位就会有变化，代表烧录的程序在周期性输出，与我们在串口调试助手里看到的一致。

小结：通过串口给电脑发送信息还是比较简单，也是先初始化需要使用的引脚，程序录入了之后，上电时就会通过usart发送数据给电脑。

四、参考文献

STM32通过串口通信（汇编）
https://www.cnblogs.com/young-dalong/p/14728012.html
