一丶原理

STM32F103C8T6芯片简介

根据STM32&STM8产品型号命名规则(参考：STM32单片机最小系统详解)可知： STM32F103C8T6这个命名中：

STM32代表STM32家族，32位MCU；
F代表产品类型为基础型；
103代表特定功能为STM32基础型；
C代表引脚数为48&49引脚；
8代表内存容量为64KB；
T代表封装为QFP；
6代表温度范围为-40到+85℃。

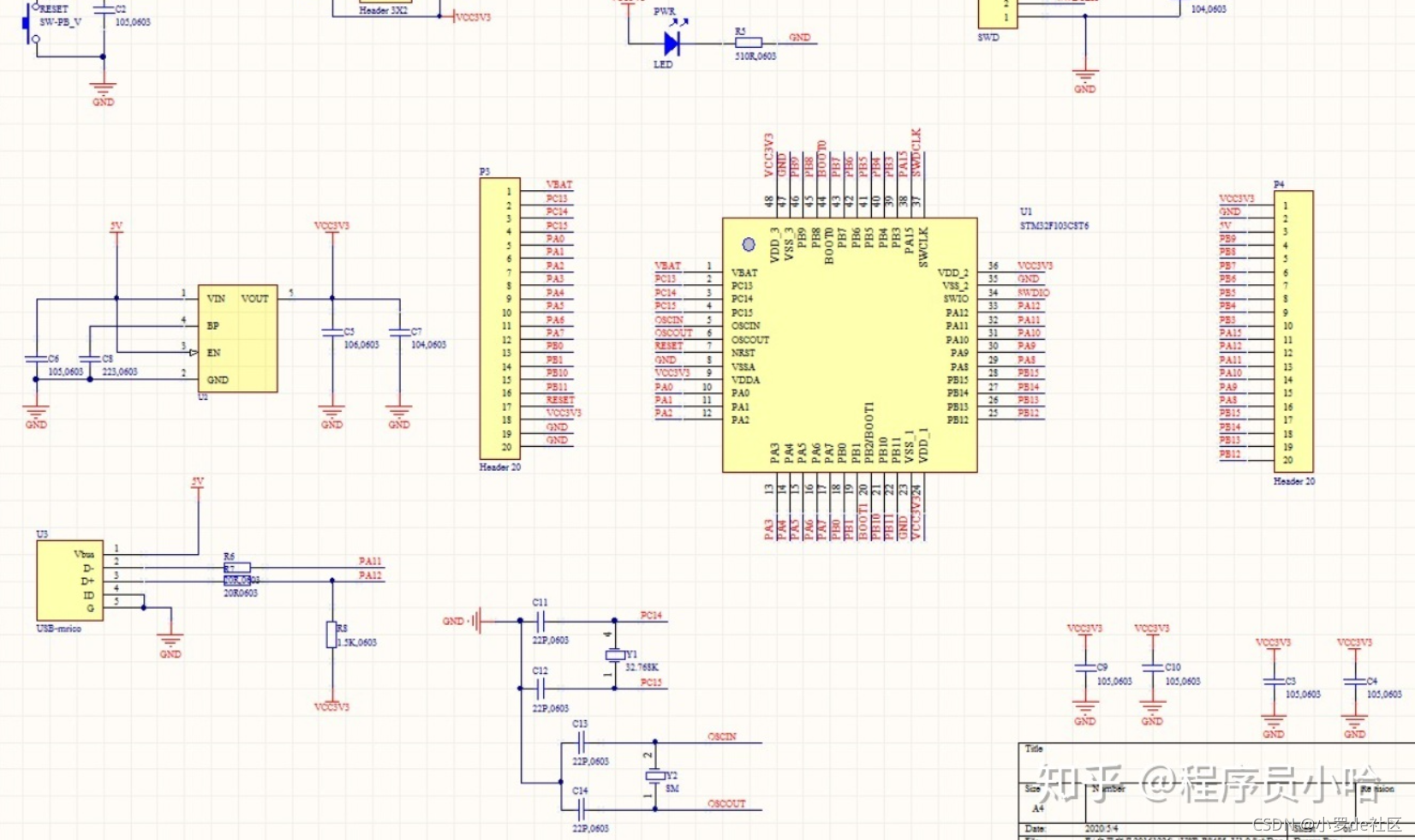

核心板原理图

在这里插入图片描述

二、工程的建立

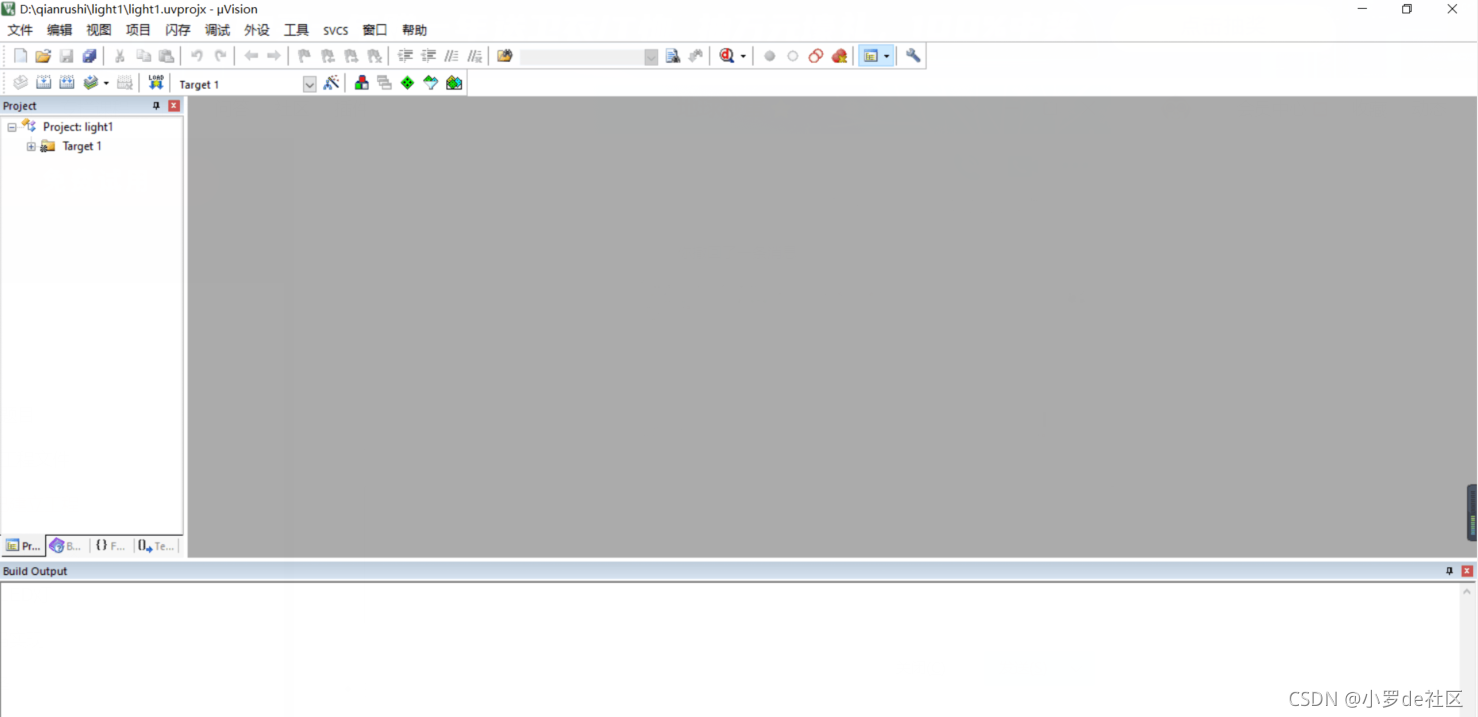

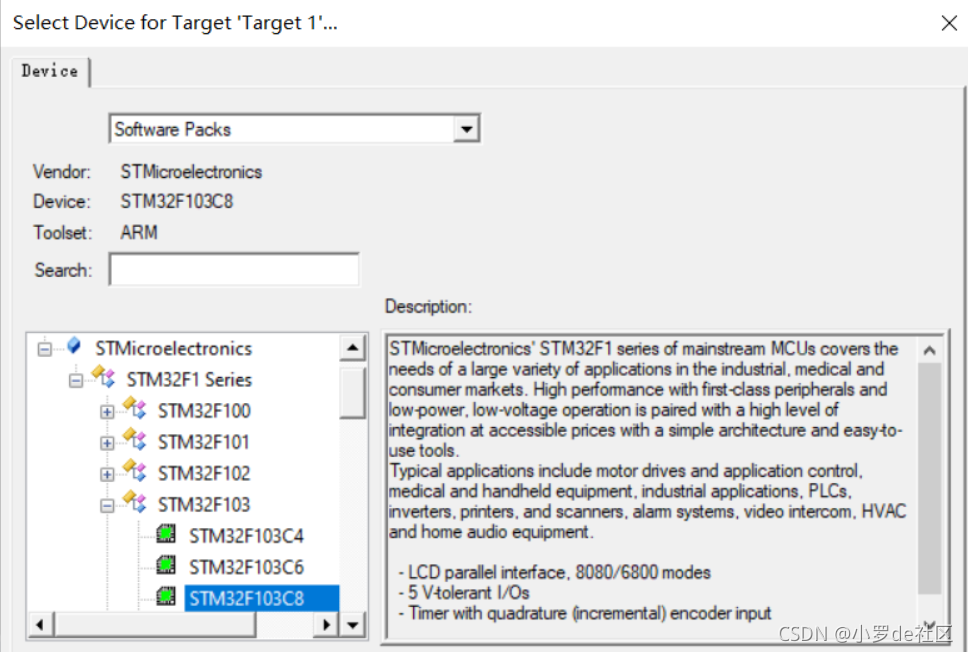

首先新建一个light工程，本实验要求我们用STM32C8T6芯片，所以在建立工程前选择芯片要选择相对应的。
在这里插入图片描述

此时，还需要添加启动代码，以及.c 文件等。
启动代码就是一段与硬件相关的汇编代码，ST公司对于不同容量的芯片提供了不同的三个启动文件，分别是：
startup_stm32f10x_ld.s,startup_stm32f10x_md.s,startup_stm32f10x_hd.s
我在这里采用startup_stm32f10x_md.s作为启动文件。
在这里插入图片描述
接下来我们在工程文件夹右键点击Manage Project Items，可以看到此时只有一个source group组，我们添加一个组用来存放sys.c，delay.c和usart.c文件。

配置Options for Target 'Target 1’

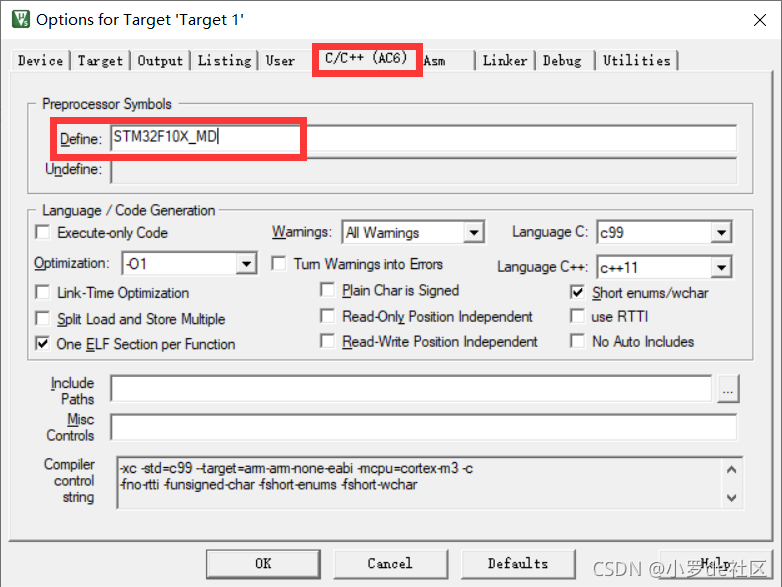

此时，我们修改全局宏定义在C++处修改宏定义
在这里插入图片描述

点击Output，其中select folder for objects是选择生成的hex存放的目录，这里选择存放在建立的OBJ文件夹中，Create HEX File用于生成可执行代码文件（可以用编程器写入单片机芯片的 HEX 格式文件，文件的扩展名为.HEX）
在这里插入图片描述
此时工程建立完毕。

三、使用寄存器点亮LED灯

代码实现

我们首先要初始化LED灯的接口并配置时钟
代码如下
led.c

#include "led.h"
//初始化 PB1 PC4 PD8为输出口.并使能这三个口的时钟
//LED IO 初始化
void LED_Init(void)
{
	RCC->APB2ENR|=1<<2; //使能 PORTA 时钟
	RCC->APB2ENR|=1<<3; //使能 PORTB 时钟
//	RCC->APB2ENR|=1<<4; //使能 PORTC 时钟
//	RCC->APB2ENR|=1<<5; //使能 PORTD 时钟
	GPIOB->CRL&=0XFF0FFFFF;
	GPIOB->CRL|=0X00300000;//PB.5 推挽输出
	GPIOB->ODR|=1<<5; //PB.5 输出高

	GPIOB->CRL&=0XFFFFFFF0;
	GPIOB->CRL|=0X00000003;//PB.0 推挽输出
	GPIOB->ODR|=1<<0; //PB.0 输出高

	GPIOA->CRL&=0XFFFFFF0F;
	GPIOA->CRL|=0X00000030;//PA.1 推挽输出
	GPIOA->ODR|=1<<1; //PA.1 输出高
}

led.h

#include "sys.h"

void LED_Init(void);//初始化

main程序的编写,根据题目要求需要三种颜色交替闪烁，交替闪烁的实现在电路中就是对应高低电平的配置，接高电平3.3V就是亮，低电平0V就是熄灭，同时三种颜色闪烁之间有间隔需要设置一个延时时间。

int main (void){//主程序
	RCC_Configuration(); //时钟设置
	LED_Init();
	while(1){
		 GPIO_SetBits(GPIOA,GPIO_Pin_0);	//这个就是将IO口设置为高电平就是3.3V

             delay_s(1);
         GPIO_ResetBits(GPIOA,GPIO_Pin_0);//这个就是将IO口设置为低电平就是0V
         delay_s(1);
     //  维持上面的状态1s，因为咱们LED灯负极接电源负极，此时单片机输出0V，LED两端没有电压差值，所以LED灯不会亮
		delay_s(1); //延时1秒

				 GPIO_SetBits(GPIOB,GPIO_Pin_0);	//这个就是将IO口设置为高电平就是3.3V

             delay_s(1);
         GPIO_ResetBits(GPIOB,GPIO_Pin_0);//这个就是将IO口设置为低电平就是0V
         delay_s(1);
     //  维持上面的状态1s，因为咱们LED灯负极接电源负极，此时单片机输出0V，LED两端没有电压差值，所以LED灯不会亮
		delay_s(1); //延时1秒


				 GPIO_SetBits(GPIOC,GPIO_Pin_13);	//这个就是将IO口设置为高电平就是3.3V

             delay_s(1);
         GPIO_ResetBits(GPIOC,GPIO_Pin_13);//这个就是将IO口设置为低电平就是0V
         delay_s(1);
     //  维持上面的状态1s，因为咱们LED灯负极接电源负极，此时单片机输出0V，LED两端没有电压差值，所以LED灯不会亮
		delay_s(1); //延时1秒
	}
}

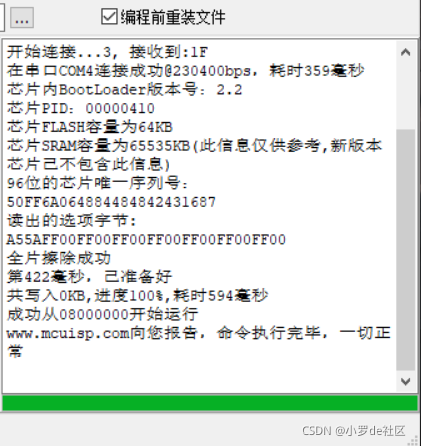

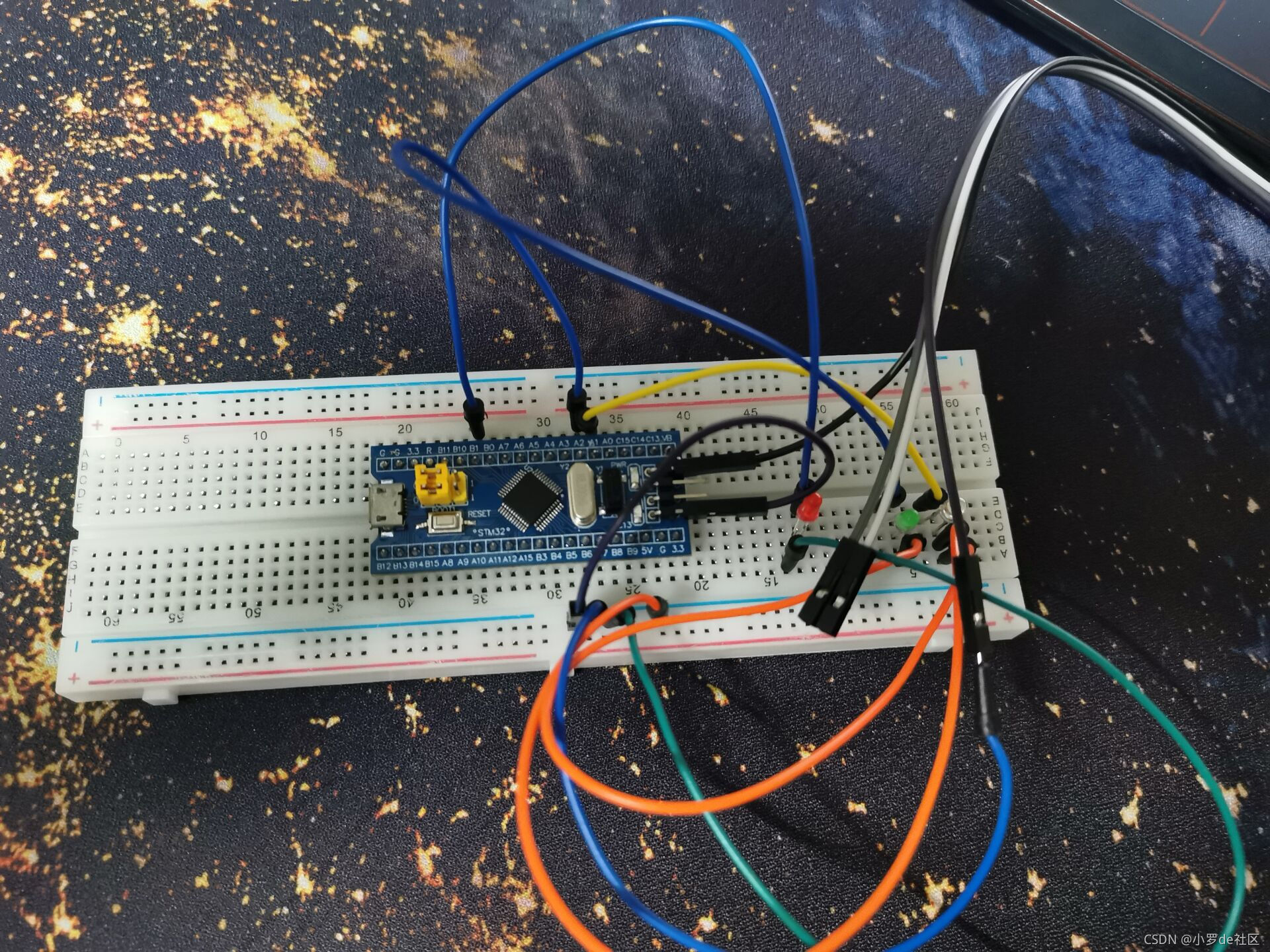

硬件连接

在这里插入图片描述

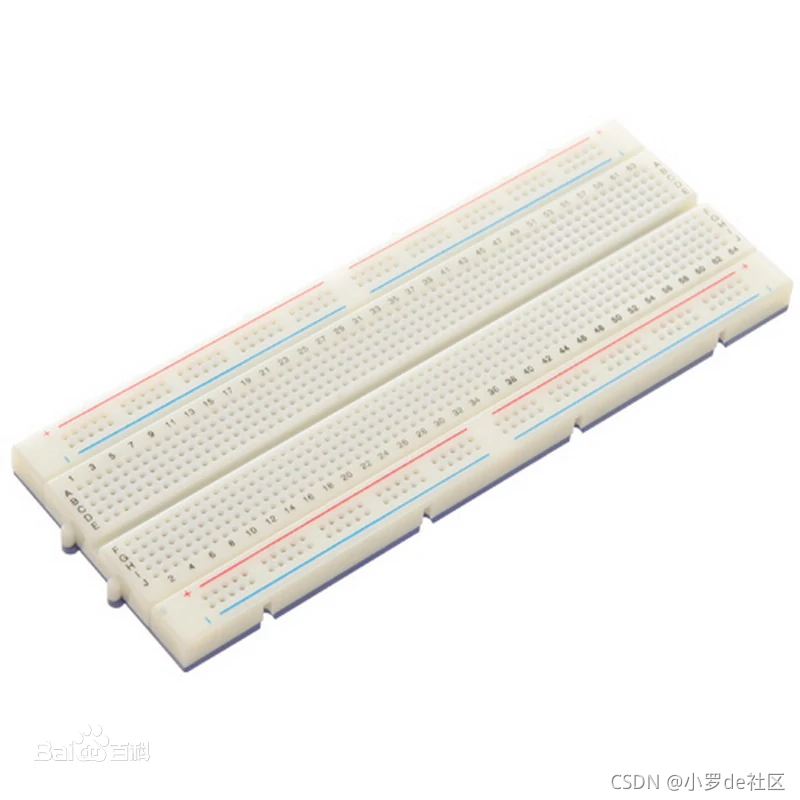

面包板介绍
面包板是由于板子上有很多小插孔，专为电子电路的无焊接实验设计制造的。由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。
整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。一般将每5个孔板用一条金属条连接。板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。板子两侧有两排竖着的插孔，也是5个一组。这两组插孔是用于给板子上的元件提供电源
在这里插入图片描述
