一、寄存器
寄存器是CPU内部用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果
二、GPIO
（一）简介
GPIO 是通用输入输出端口的简称，简单来说就是 STM32 可控制的引脚， STM32 芯片
的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。
所有的 GPIO 引脚都有基本的输入输出功能。
（二）工作模式
typedef enum
{
GPIO_Mode_AIN = 0x0, // 模拟输入
GPIO_Mode_IN_FLOATING = 0x04, // 浮空输入
GPIO_Mode_IPD = 0x28, // 下拉输入
GPIO_Mode_IPU = 0x48, // 上拉输入
GPIO_Mode_Out_OD = 0x14, // 开漏输出
GPIO_Mode_Out_PP = 0x10, // 推挽输出
GPIO_Mode_AF_OD = 0x1C, // 复用开漏输出
GPIO_Mode_AF_PP = 0x18 // 复用推挽输出
} GPIOMode_TypeDef;
（三）GPIO的寻址
STM32寄存器的简介、地址查找，与直接操作寄存器
三.寄存器编程实现
void delay(unsigned int i);
int main(void)
{
// 开启GPIOA、GPIOB、GPIOC 端口时钟
RCC_APB2ENR |= (7<<2);
//清空控制PA12的端口位
GPIOA_CRH &= ~( 0x0F<< (4*4));
// 配置PA12为通用推挽输出，速度为2M
GPIOA_CRH |= (2<<4*4);
//清空控制PB1的端口位
GPIOB_CRL &= ~( 0x0F<< (4*1));
// 配置PB1为通用推挽输出，速度为2M
GPIOB_CRL |= (2<<4*1);
//清空控制PC14的端口位
GPIOC_CRH &= ~( 0x0F<< (4*6));
// 配置PC14为通用推挽输出，速度为2M
GPIOC_CRH |= (2<<4*6);
while(1)
{
GPIOB_ODR |= (1<<1);
delay(100); //红灯闪烁
GPIOB_ODR &= ~(1<<1);
delay(100);
GPIOA_ODR |= (1<<12);
delay(100); //黄灯闪烁
GPIOA_ODR &= ~(1<<12);
delay(100);
GPIOC_ODR |= (1<<14);
delay(100); //绿灯闪烁
GPIOC_ODR &= ~(1<<14);
delay(100);
}
}
void delay(unsigned int i)
{
unsigned char j; //简单延时函数
unsigned char k;
for(;i>0;i--)
for(j =500; j>0; j--)
for(k =200; k>0; k--);
}
汇编语言流水灯
RCC_APB2ENR EQU 0x40021018
GPIOA_CRH EQU 0x40010804
GPIOA_ODR EQU 0x4001080C
GPIOB_CRL EQU 0x40010C00 ;寄存器映射
GPIOB_ODR EQU 0x40010C0C
GPIOC_CRH EQU 0x40011004
GPIOC_ODR EQU 0x4001100C
Stack_Size EQU 0x00000400
AREA STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem SPACE Stack_Size
__initial_sp
AREA RESET, DATA, READONLY
__Vectors DCD __initial_sp
DCD Reset_Handler
AREA |.text|, CODE, READONLY
THUMB
REQUIRE8
PRESERVE8
ENTRY
Reset_Handler
MainLoop BL LED2_Init
BL LED2_ON
BL Delay ;LED2灯闪烁
BL LED2_OFF
BL Delay
BL LED1_Init
BL LED1_ON
BL Delay ;LED1灯闪烁
BL LED1_OFF
BL Delay
BL LED3_Init
BL LED3_ON
BL Delay ;LED3灯闪烁
BL LED3_OFF
BL Delay
B MainLoop
LED1_Init
PUSH {R0,R1, LR}
LDR R0,=RCC_APB2ENR
ORR R0,R0,#0x08 ;开启端口GPIOB的时钟
LDR R1,=RCC_APB2ENR
STR R0,[R1]
LDR R0,=GPIOB_CRL
ORR R0,R0,#0X00000020 ;GPIOB_Pin_1配置为通用推挽输出
LDR R1,=GPIOB_CRL
STR R0,[R1]
LDR R0,=GPIOB_ODR
BIC R0,R0,#0X00000002
LDR R1,=GPIOB_ODR ;GPIOB_Pin_1输出为0
STR R0,[R1]
POP {R0,R1,PC}
LED1_OFF
PUSH {R0,R1, LR}
LDR R0,=GPIOB_ODR
BIC R0,R0,#0X00000002 ;GPIOB_Pin_1输出为0，LED1熄灭
LDR R1,=GPIOB_ODR
STR R0,[R1]
POP {R0,R1,PC}
LED1_ON
PUSH {R0,R1, LR}
LDR R0,=GPIOB_ODR
ORR R0,R0,#0X00000002 ;GPIOB_Pin_1输出为1，LED1亮
LDR R1,=GPIOB_ODR
STR R0,[R1]
POP {R0,R1,PC}
LED2_Init
PUSH {R0,R1, LR}
LDR R0,=RCC_APB2ENR
ORR R0,R0,#0x04 ;打开GPIOA的时钟
LDR R1,=RCC_APB2ENR
STR R0,[R1]
LDR R0,=GPIOA_CRH
ORR R0,R0,#0X00020000 ;GPIOA_Pin_12配置为通用推挽输出
LDR R1,=GPIOA_CRH
STR R0,[R1]
LDR R0,=GPIOA_ODR
BIC R0,R0,#0X00001000
LDR R1,=GPIOA_ODR ;GPIOA_Pin_12输出为0
STR R0,[R1]
POP {R0,R1,PC}
LED2_OFF
PUSH {R0,R1, LR}
LDR R0,=GPIOA_ODR
BIC R0,R0,#0X00001000 ;GPIOA_Pin_12输出为0，LED2熄灭
LDR R1,=GPIOA_ODR
STR R0,[R1]
POP {R0,R1,PC}
LED2_ON
PUSH {R0,R1, LR}
LDR R0,=GPIOA_ODR
ORR R0,R0,#0X00001000 ;GPIOA_Pin_12输出为1，LED2亮
LDR R1,=GPIOA_ODR
STR R0,[R1]
POP {R0,R1,PC}
LED3_Init
PUSH {R0,R1, LR}
LDR R0,=RCC_APB2ENR
ORR R0,R0,#0x10 ;打开GPIOC的时钟
LDR R1,=RCC_APB2ENR
STR R0,[R1]
LDR R0,=GPIOC_CRH
ORR R0,R0,#0X02000000 ;GPIOC_Pin_14配置为通用推挽输出
LDR R1,=GPIOC_CRH
STR R0,[R1]
LDR R0,=GPIOC_ODR
BIC R0,R0,#0X00004000 ;GPIOC_Pin_14输出为0
LDR R1,=GPIOC_ODR
STR R0,[R1]
POP {R0,R1,PC}
LED3_OFF
PUSH {R0,R1, LR}
LDR R0,=GPIOC_ODR
BIC R0,R0,#0X00004000 ;GPIOC_Pin_14输出为0，LED3熄灭
LDR R1,=GPIOC_ODR
STR R0,[R1]
POP {R0,R1,PC}
LED3_ON
PUSH {R0,R1, LR}
LDR R0,=GPIOC_ODR
ORR R0,R0,#0X00004000 ;GPIOC_Pin_14输出为1，LED3亮
LDR R1,=GPIOC_ODR
STR R0,[R1]
POP {R0,R1,PC}
Delay
PUSH {R0,R1, LR}
MOVS R0,#0
MOVS R1,#0
MOVS R2,#0
DelayLoop0
ADDS R0,R0,#1
CMP R0,#300
BCC DelayLoop0
MOVS R0,#0
ADDS R1,R1,#1
CMP R1,#300
BCC DelayLoop0
MOVS R0,#0
MOVS R1,#0
ADDS R2,R2,#1
CMP R2,#15
BCC DelayLoop0
POP {R0,R1,PC}
END

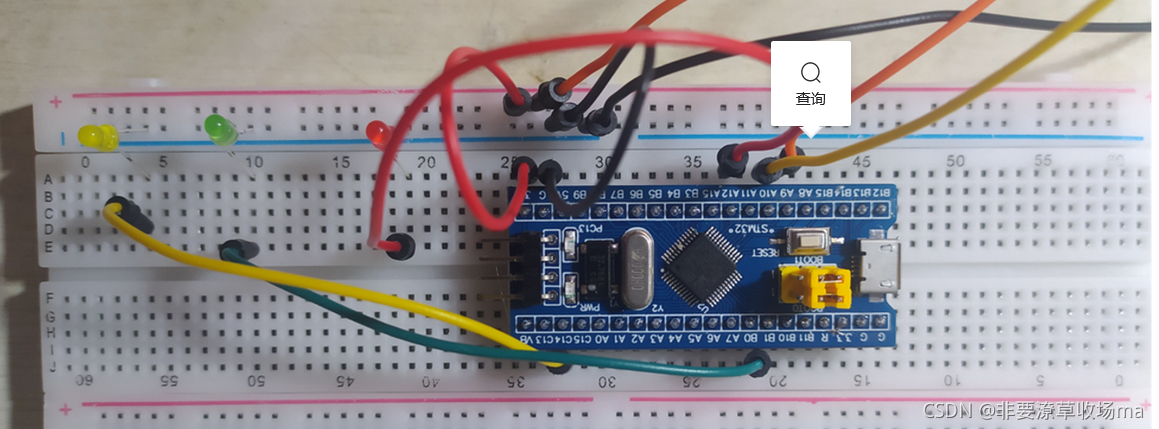

实际效果
