一、串口协议和RS-232标准

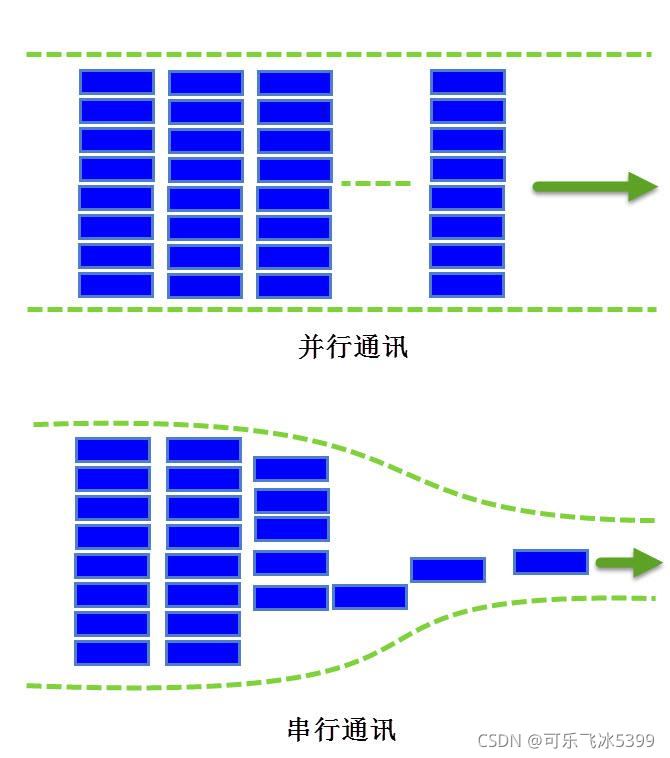

串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式，设备之间通过少量数据信号线(一般是 8 根以下)，地线以及控制信号线，按数据位形式一位一位地传输数据的通讯方式。而并行通讯一般是指使用 8、 16、 32 及 64 根或更多的数据线进行传输的通讯方式，可以同时传输多个数据位的数据，而串行通讯，同一时刻只能传输一个数据位的数据。
对于串口通讯协议，我们把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。
1）物理层
串口通讯的物理层有很多标准及变种，其中RS-232 标准主要规定了信号的用途、通讯接口以及信号的电平标准。

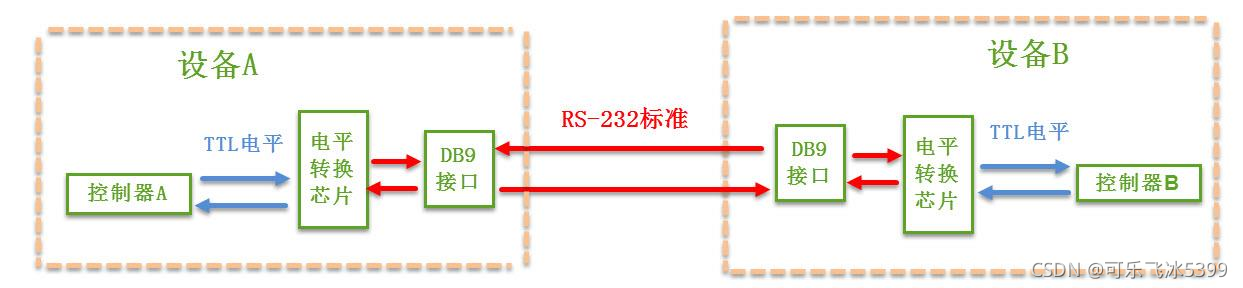

使用 RS-232 标准的串口设备间常见的通讯结构图
在上面的通讯方式中，两个通讯设备的“DB9 接口”之间通过串口信号线建立起连接，串口信号线中使用“RS-232标准”传输数据信号。由于 RS-232电平标准的信号不能直接被控制器直接识别，所以这些信号会经过一个“电平转换芯片”转换成控制器能识别的“TTL 标准”的电平信号，才能实现通讯。串口通讯使用的电平标准可分为 TTL标准及 RS-232标准。

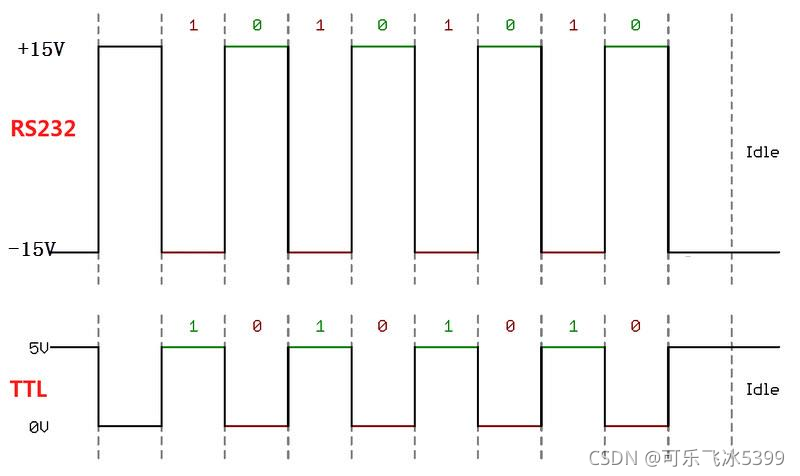

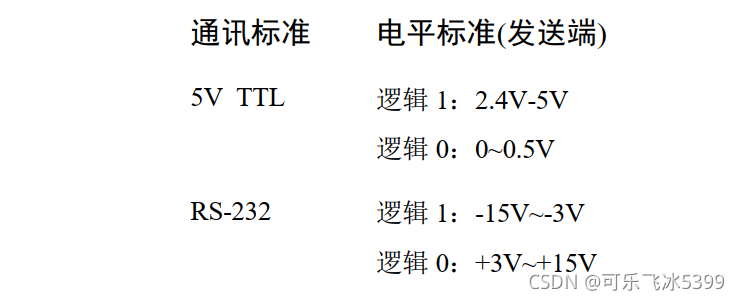

RS-232 与 TTL 电平标准下表示同一个信号

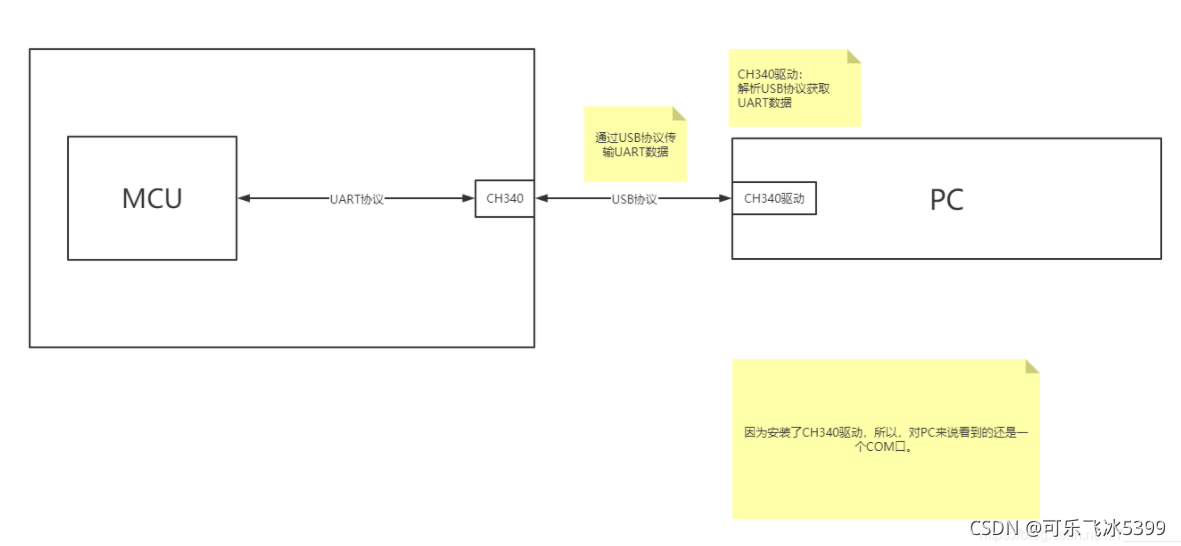

CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。为了增加串口通讯的远距离传输及抗干扰能力，RS-232标准使用-15V 表示逻辑 1， +15V 表示逻辑 0。常常会使用 MH340芯片对 USB/TTL与RS-232电平的信号进行转换。
CH340工作原理图
2）协议层
串口通讯的数据包由发送设备通过自身的 TXD 接口传输到接收设备的 RXD 接口。在串口通讯的协议层中，规定了数据包的内容，它由启始位、主体数据、校验位以及停止位组成，通讯双方的数据包格式要约定一致才能正常收发数据。
串口数据包的基本组成图
数据包的起始信号由一个逻辑0的数据位表示，而数据包的停止信号可由0.5、 1、 1.5或2个逻辑1的数据位表示。在数据包的起始位之后紧接着的就是要传输的据的长度常被约定为 5、 6、 7 或 8 位长。在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差，可以在传输过程加上校验位来解决这个问题。
通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。 USART 就是对传输数据时的传输参数有具体规定。

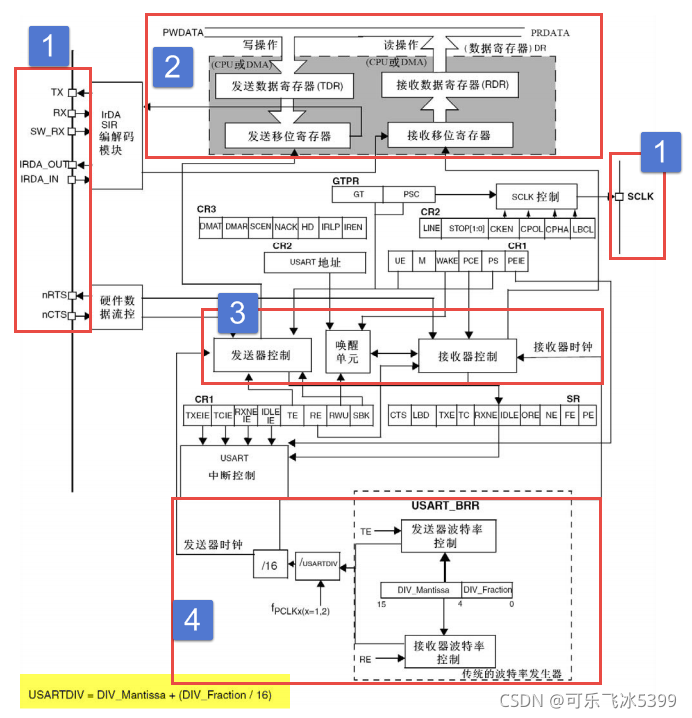

USART 功能框图
①功能引脚②数据寄存器③控制器（发送器和接收器）④小数波特率生成
还有校验控制、中断控制模块未在图中框出。
二、一个STM32的USART串口通讯程序
1）代码编写
标准库函数对每个外设都建立了一个初始化结构体，结构体成员用于设置外设工作参数，这些设定参数将会设置外设相应的寄存器，达到配置外设工作环境的目的，充分利用他们将大大减少编程的工作量。
USART 初始化结构体
typedef struct {
uint32_t USART_BaudRate; // 波特率
uint16_t USART_WordLength; // 字长
uint16_t USART_StopBits; // 停止位
uint16_t USART_Parity; // 校验位
uint16_t USART_Mode; // USART 模式
uint16_t USART_HardwareFlowControl; // 硬件流控制
} USART_InitTypeDef;
USART 时钟初始化结构体
typedef struct {
uint16_t USART_Clock; // 时钟使能控制
uint16_t USART_CPOL; // 时钟极性
uint16_t USART_CPHA; // 时钟相位
uint16_t USART_LastBit; // 最尾位时钟脉冲
} USART_ClockInitTypeDef;
这里将以查询方式完成一个串口通信：
STM32系统给上位机（win10）连续发送“hello windows！”。win10采用“串口助手”工具接收，设置波特率为115200，1位停止位，无校验位；
我们首先需要完成 USART 初始化配置， 包括 GPIO 配置，USART 配置等，接下来就可以把数据发送给串口调试助手了。

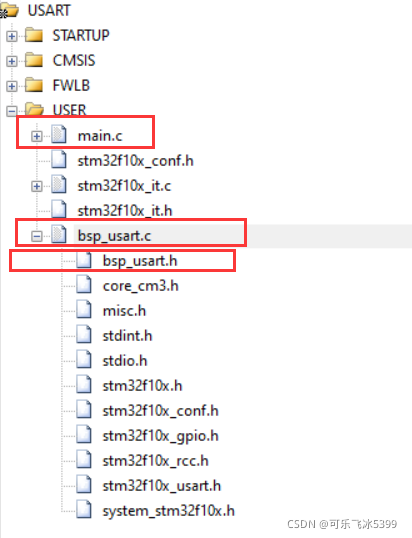

新建工程，把STM32标准库添加进去，具体可参考我的上篇文章。在USER下新建bsp_usart.c和bsp _usart.h，用来存放 USART 的驱动程序及相关宏定义。
这里主要介绍bsp_usart.c中的几个主要函数。
bsp_usart.c
/***************** 初始化 **********************/
void USART_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
DEBUG_USART_GPIO_APBxClkCmd(DEBUG_USART_GPIO_CLK, ENABLE); // 打开串口 GPIO 的时钟
DEBUG_USART_APBxClkCmd(DEBUG_USART_CLK, ENABLE);// 打开串口外设的时钟
// 将 USART Tx 的 GPIO 配置为推挽复用模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);
// 将 USART Rx 的 GPIO 配置为浮空输入模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);
//设置串口参数
USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;// 配置波特率
USART_InitStructure.USART_WordLength = USART_WordLength_8b;// 配置帧数据字长
USART_InitStructure.USART_StopBits = USART_StopBits_1;// 配置停止位 USART_InitStructure.USART_Parity = USART_Parity_No ;// 配置校验位
USART_InitStructure.USART_Mode = USART_Mode_Tx;// 配置工作模式为发送数据
USART_Init(DEBUG_USARTx, &USART_InitStructure);// 完成串口的初始化配置
USART_Cmd(DEBUG_USARTx, ENABLE);// 使能串口
}
使用 GPIO 之前都需要初始化配置它，并且还要添加特殊设置，我们在初始化时需要把它的模式设置为复用功能。 这里把串口的 Tx 引脚配置为复用推挽输出。
/***************** 发送一个字符 **********************/
void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch)
{
/* 发送一个字节数据到 USART */
USART_SendData(pUSARTx,ch);
/* 等待发送数据寄存器为空 */
while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
}
/***************** 发送字符串 **********************/
void Usart_SendString( USART_TypeDef * pUSARTx, char *str)
{
unsigned int k=0;
do {
Usart_SendByte( pUSARTx, *(str + k) );
k++;
} while (*(str + k)!='\0');
/* 等待发送完成 */
while (USART_GetFlagStatus(pUSARTx,USART_FLAG_TC)==RESET) {
}
}
USART_GetFlagStatus 函数来获取 USART 事件标志来实现发送完成功能等待，它接收两个参数，一个是 USART，一个是事件标志。这里我们循环检测发送数据寄存器为空这个标志，保证数据发送完成后才退出函数。
main.c
#include "stm32f10x.h"
#include "bsp_usart.h"
void delay(uint32_t count)//延迟函数
{
while(count--);
}
int main(void)
{
//初始化USART ，配置模式为115200 8-N-1
USART_Config();
while(1)
{
Usart_SendString( DEBUG_USARTx,"hello windows\n");
//发送一个字符串
delay(5000000);//延时发送
}
}
2）下载验证

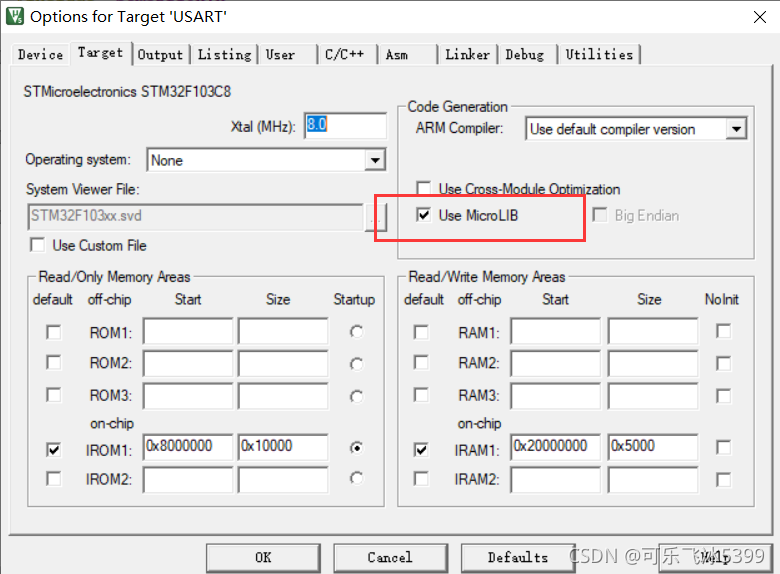

点击魔法棒，点击Debug，勾选下面框出来的地方。

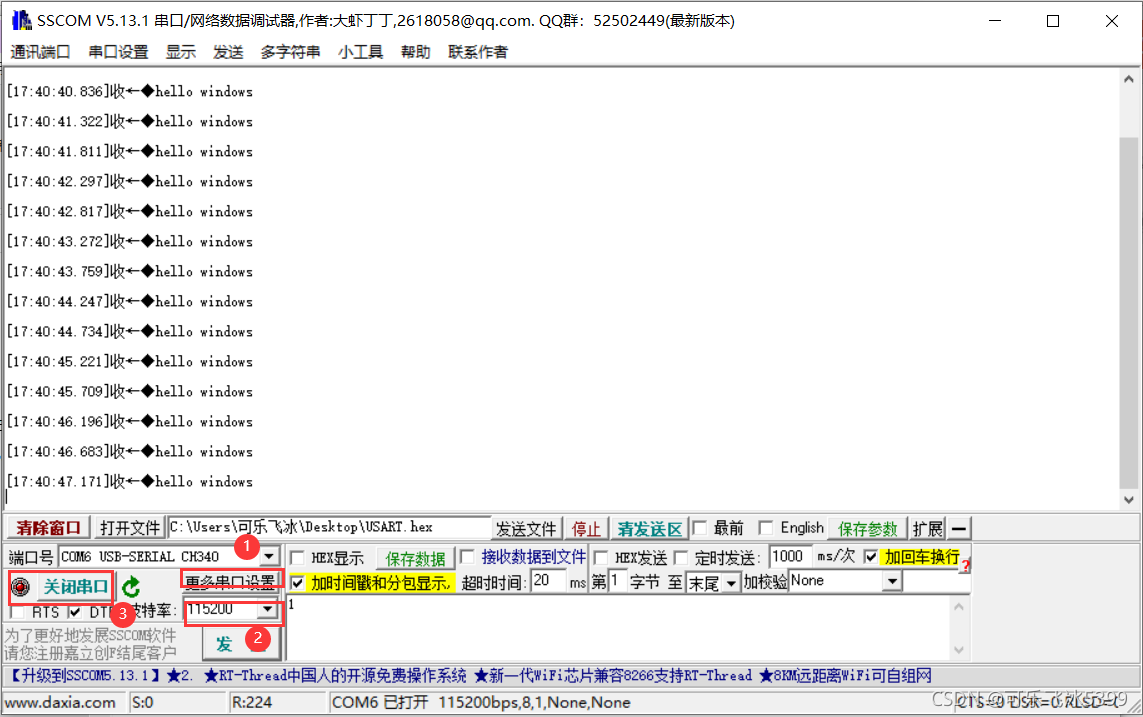

将生成的hex文件烧录进STM32F103c8芯片中，注意此时Boot0要置零，Boot1不变。否则系统将收不到数据，我就是一直卡在这，一直没有现象。打开串口调试助手，点击更多串口设置，配置模式为115200 8-N-1。点击打开串口，最终结果如下图。
三、观察管脚的时序波形

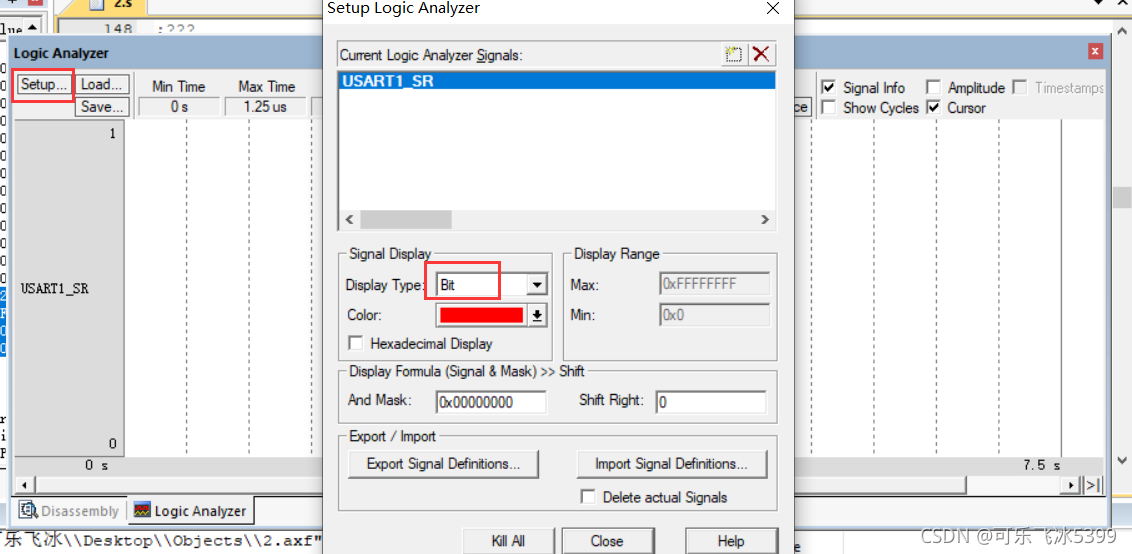

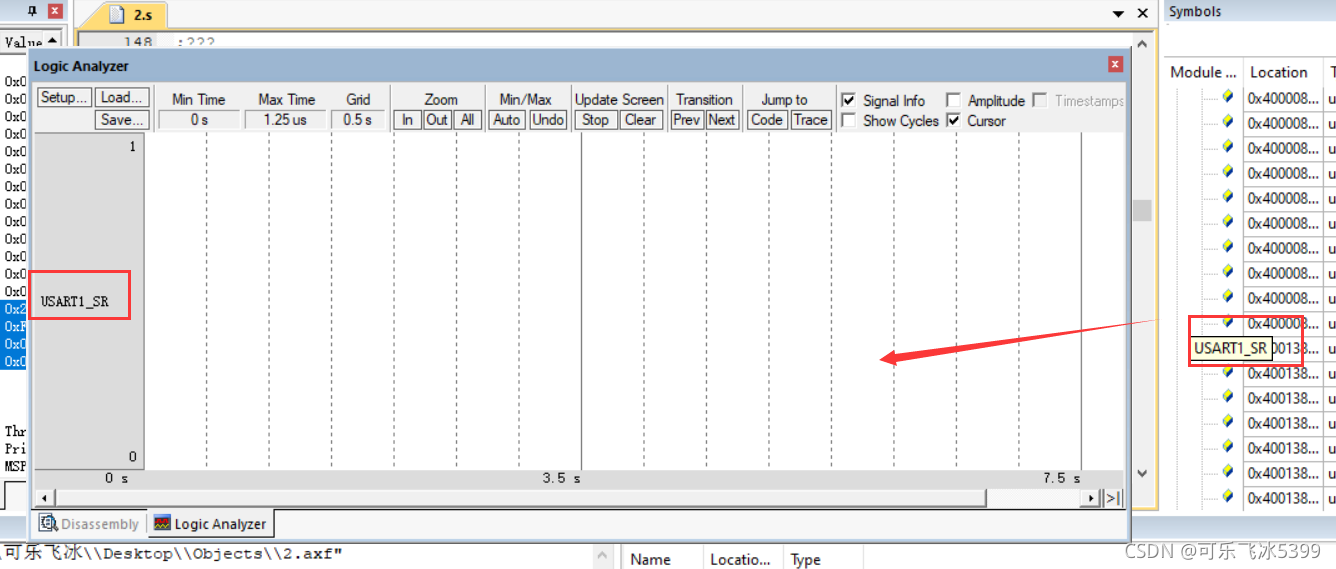

将USART1_SR拖进逻辑分析仪
设置波形的展示类型为Bit。
点击全速运行，观察到下面的结果，串口输出波形是高低电平的连续转换。
要启动数据发送，需要先使能USART_CR1的TE位，则发送移位寄存器的数据会在TX引脚输出，从低位开始发送，在异步模式中，一个字符帧包含三部分：起始位+数据帧+停止位。中间部分的数据帧则是我们要发送的8位或9位数据。当使能TE位后，发送器开始会先发送一个空闲帧，然后往USART_DR写入要发送的数据。发送完成后，等待状态寄存器（USART_SR）的TC位置1后，则代表数据传输完成。串口输出的时序波形符合代码的逻辑。
四、总结
了解了串口协议以及这其中的原理后，才发现串口通信并不是很难。本文的串口通信串口仅涉及了发数据，在收数据上的功能还未完整，我会继续努力。也欢迎各位小伙伴在评论区留言或私聊我指出文章中的不足之处。
