第六章：STM32CUBEIDE工程下的SPI配置
简述
??本章主要是讲解了STM32的SPI外设使用。
1、芯片选型&创建工程
这里我选择的是STM32F103CC8T6芯片。
配置工程名点击finish
2、芯片工程配置
这里我们主要是在.ioc文件里面进行图形界面配置
1）配置系统外部晶振&仿真引脚配置
①在Pinout&Configuration下配置系统的时钟为外部输入时钟
②在Clock Configuration下配置主频时钟为72兆如图
③配置仿真脚这里我们能配置的是JTAG脚（不配置无法仿真运行）
2）配置SPI1
这里我们配置的是SPI1

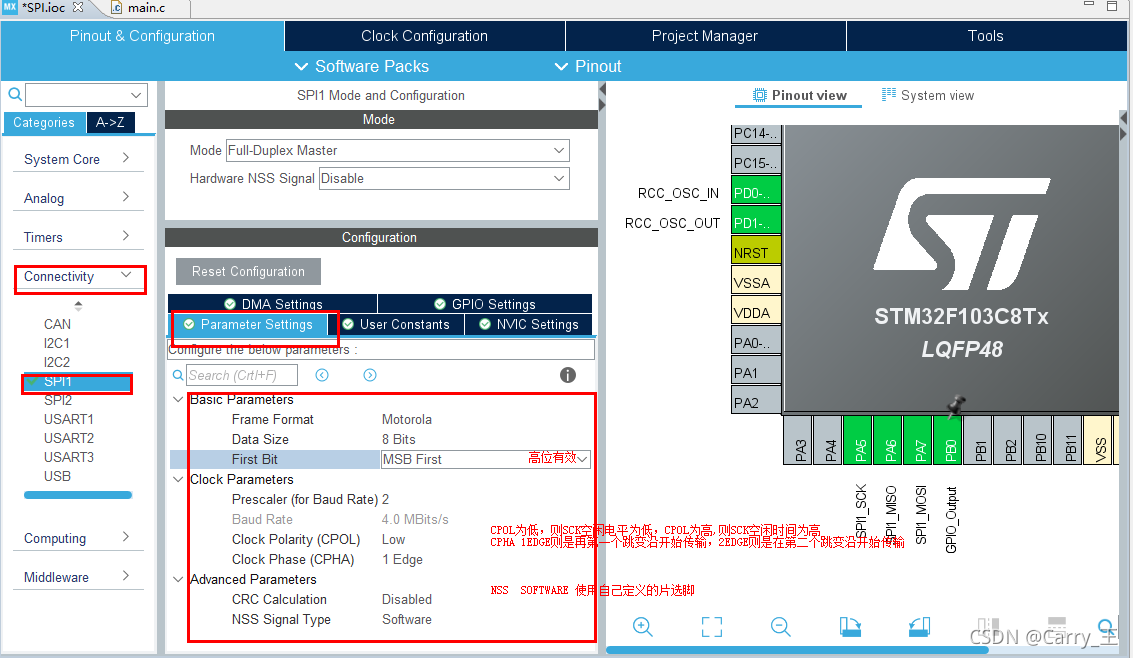

参数配置（Parameter Settings）如图
这里我们需要知道硬件SPI的基本配置，CPOL和CPHA。我们要根据通信的外部芯片来确定我们的这些配置，这里我们配置CPOL为LOW空闲电平为低电平，CPHA为1EDGE第一个跳变沿触发，软件配置片选脚选择可PB0作为我们SPI的片选脚。
配置生成的单独的.C.H文件
生成代码
3、调试&仿真

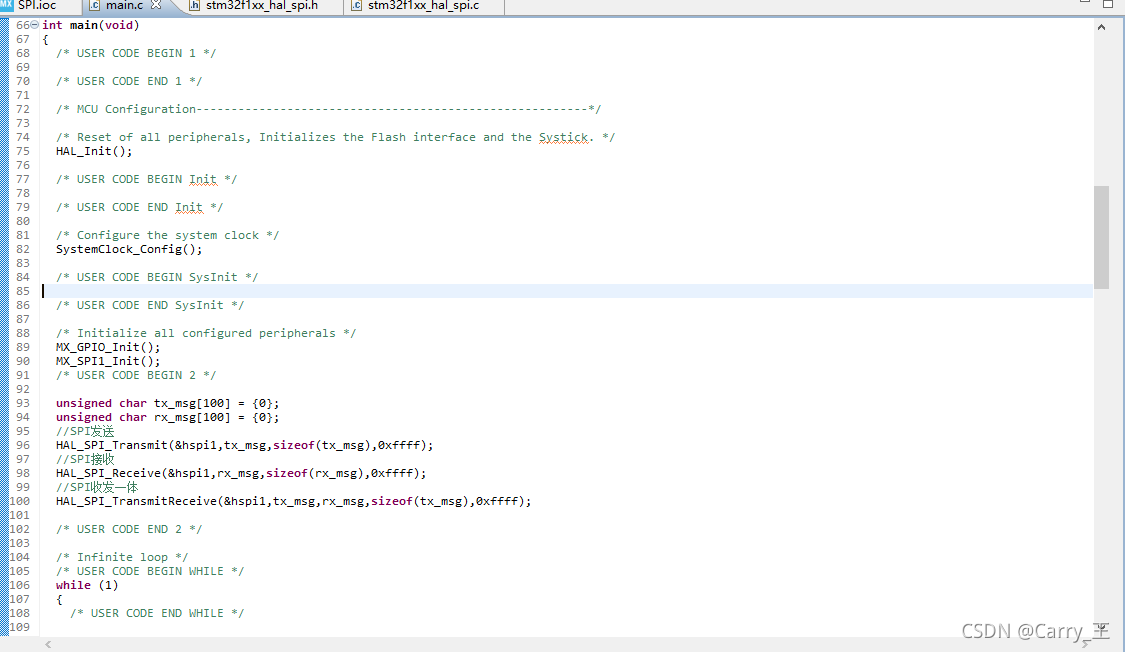

在main.c中添加代码如下
unsigned char tx_msg[100] = {0};
unsigned char rx_msg[100] = {0};
//SPI发送
HAL_SPI_Transmit(&hspi1,tx_msg,sizeof(tx_msg),0xffff);
//SPI接收
HAL_SPI_Receive(&hspi1,rx_msg,sizeof(rx_msg),0xffff);
//SPI收发一体
HAL_SPI_TransmitReceive(&hspi1,tx_msg,rx_msg,sizeof(tx_msg),0xffff);
这里有三个函数都是阻塞模式的。
SPI单独发送函数
HAL_SPI_Transmit(&hspi1,tx_msg,sizeof(tx_msg),0xffff);
SPI单独接收函数
HAL_SPI_Receive(&hspi1,rx_msg,sizeof(rx_msg),0xffff);
SPI收发一体函数
HAL_SPI_TransmitReceive(&hspi1,tx_msg,rx_msg,sizeof(tx_msg),0xffff);
tx_msg为发送缓冲，rx_msg为接收缓冲，0xffff为超时时间
对于无回应的SPI外部从设备，我们用单独发送函数即可。
对于有回应的SPI外部从设备，我们使用SPI收发一体函数比较合适，视情况而定。
一定要看好外部从设备的数据手册，CPOL,CPHA，等配置不对是无法通信的。
点击调试配置仿真器
这里我们配置的是JLINK JTAG模式
然后就可以仿真 运行了
4、总结
这样SPI配置就完成了！~~~
