一.新建项目

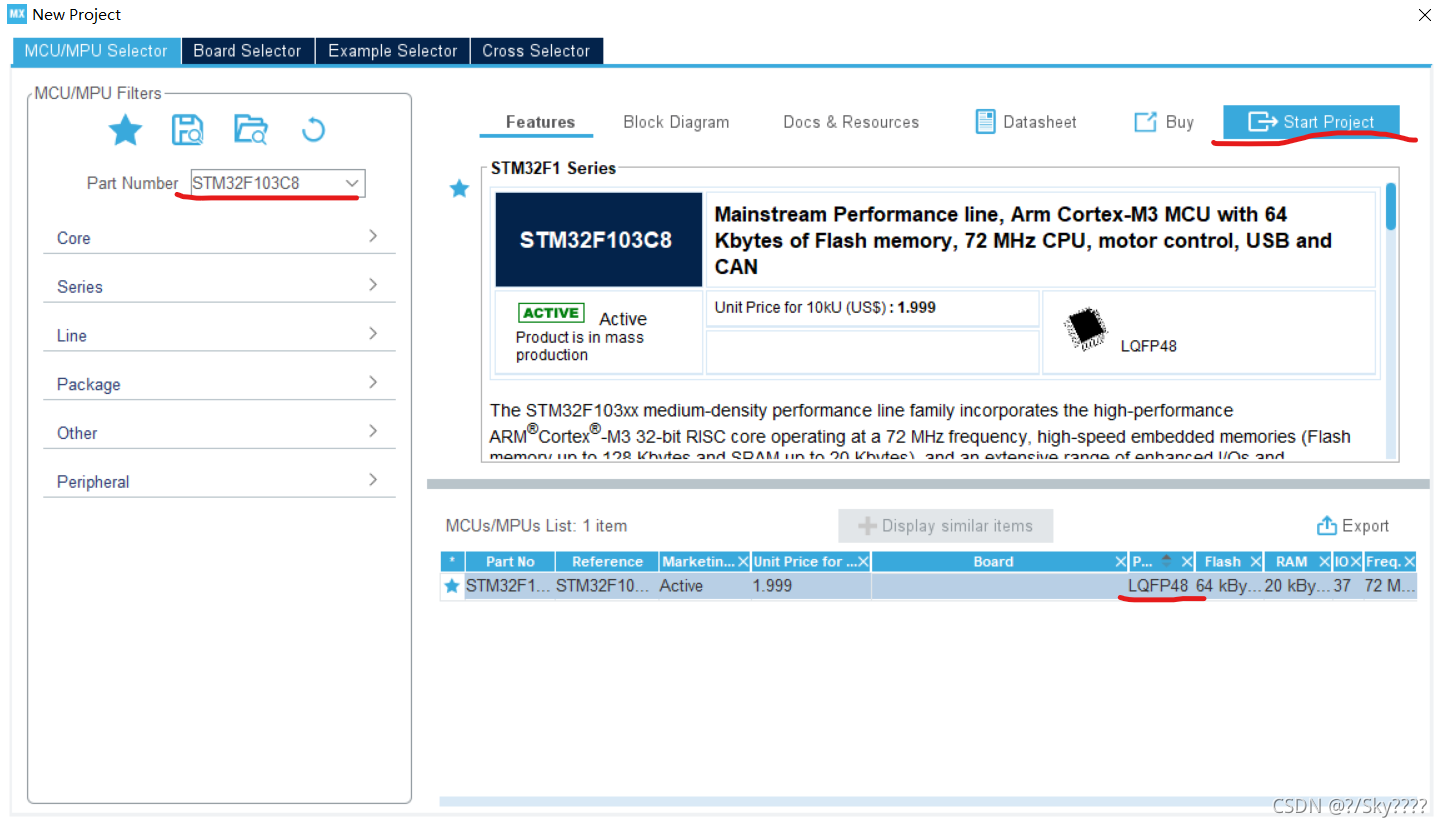

点击new project后进入这个页面，选择自己的芯片信号，此处为STM32F103C8，pakage栏选择LQFP48，然后start project

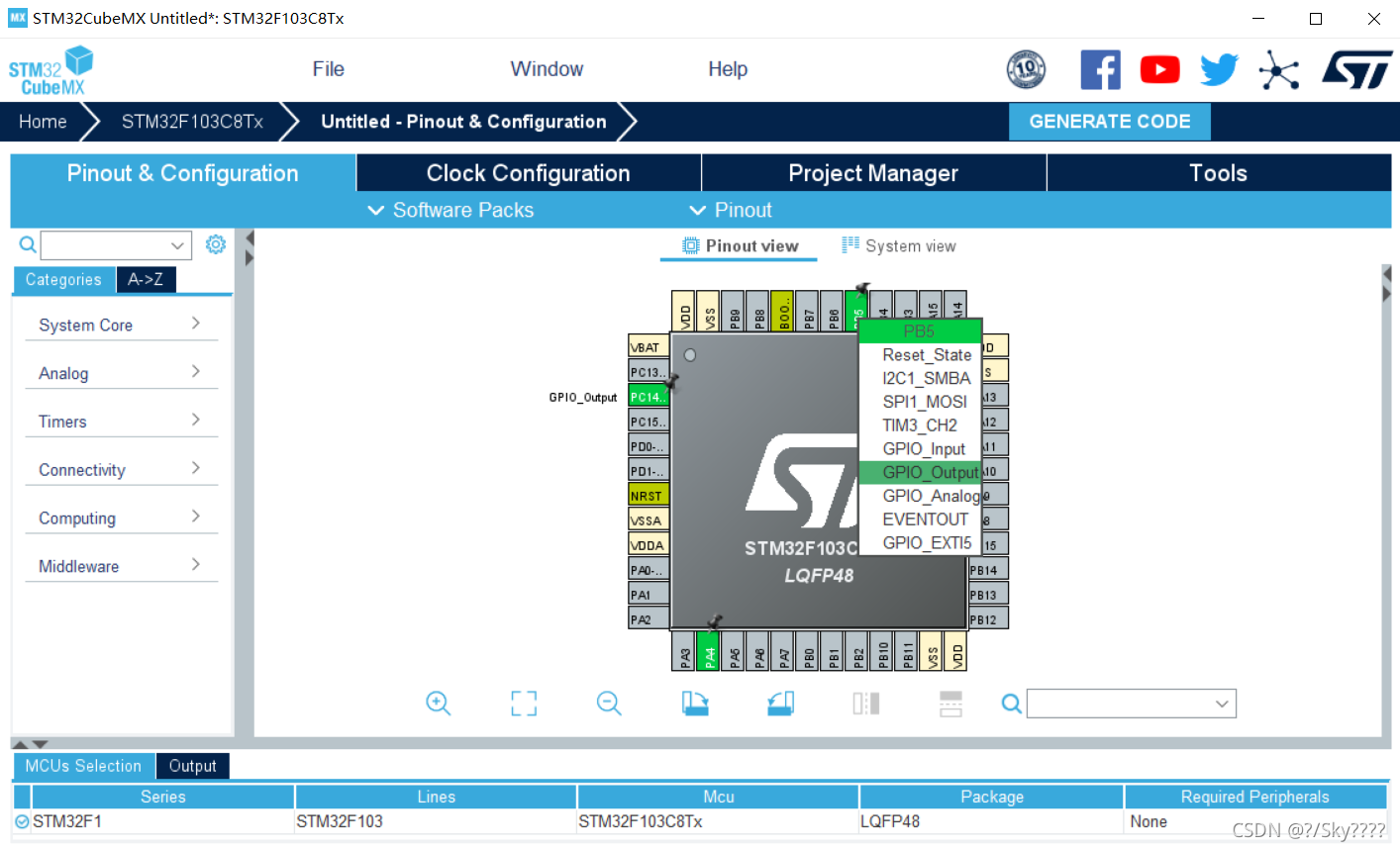

配置引脚，点击A4，B5，C14三个引脚，全部选择GPIO_Output选项

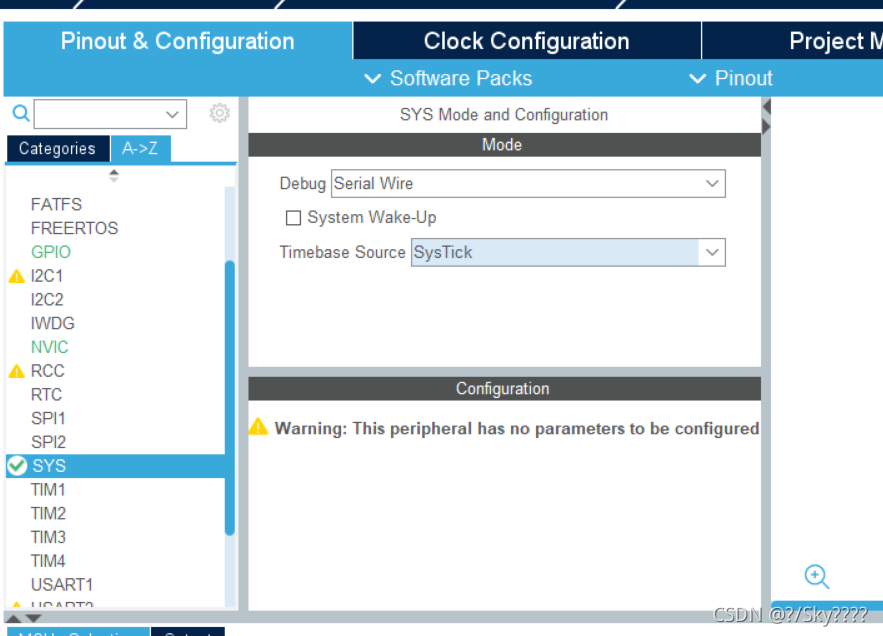

将系统接口换为Serial Wire

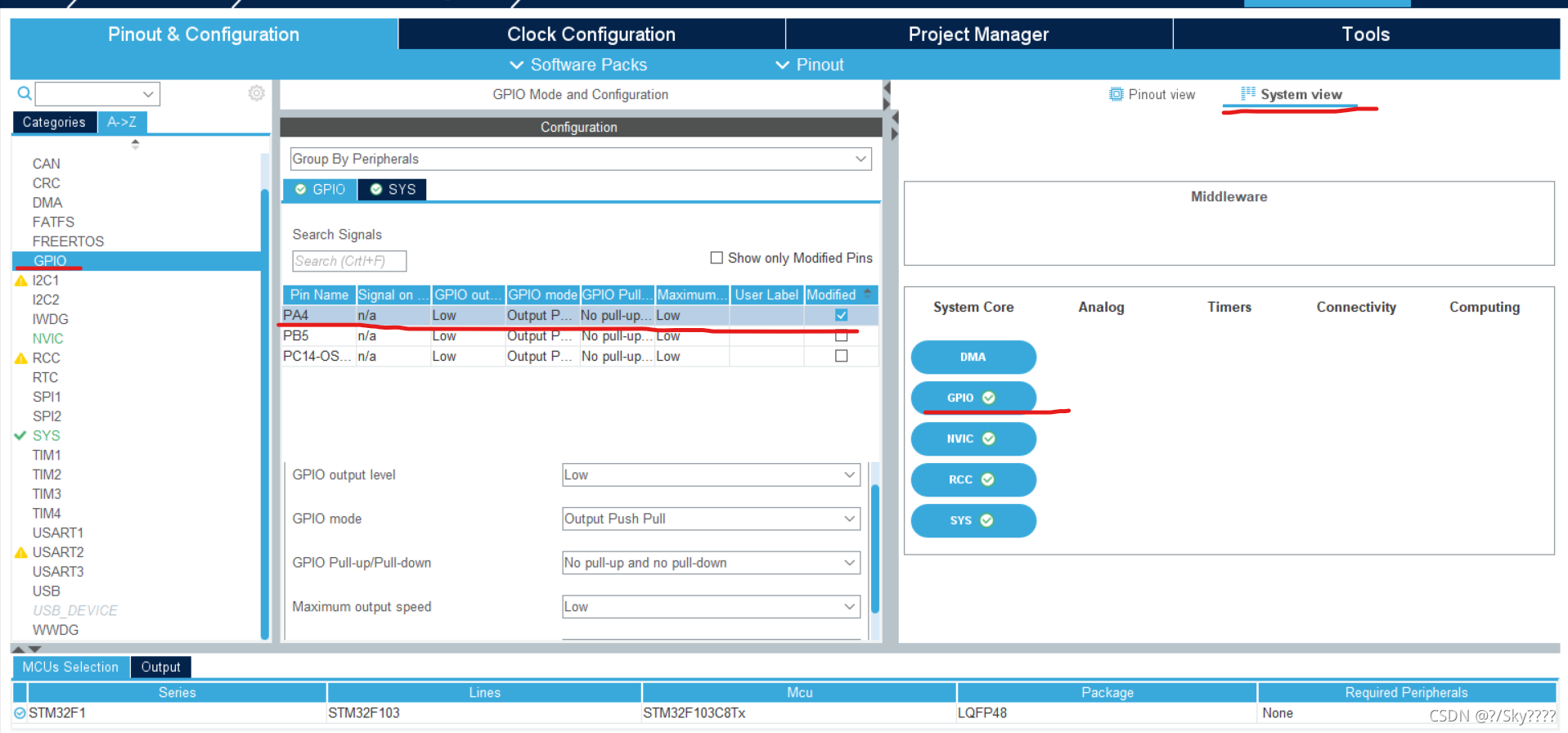

接下来配置GPIO，System view中点击GPIO，然后选中一个引脚，配置如下图所示四个选项

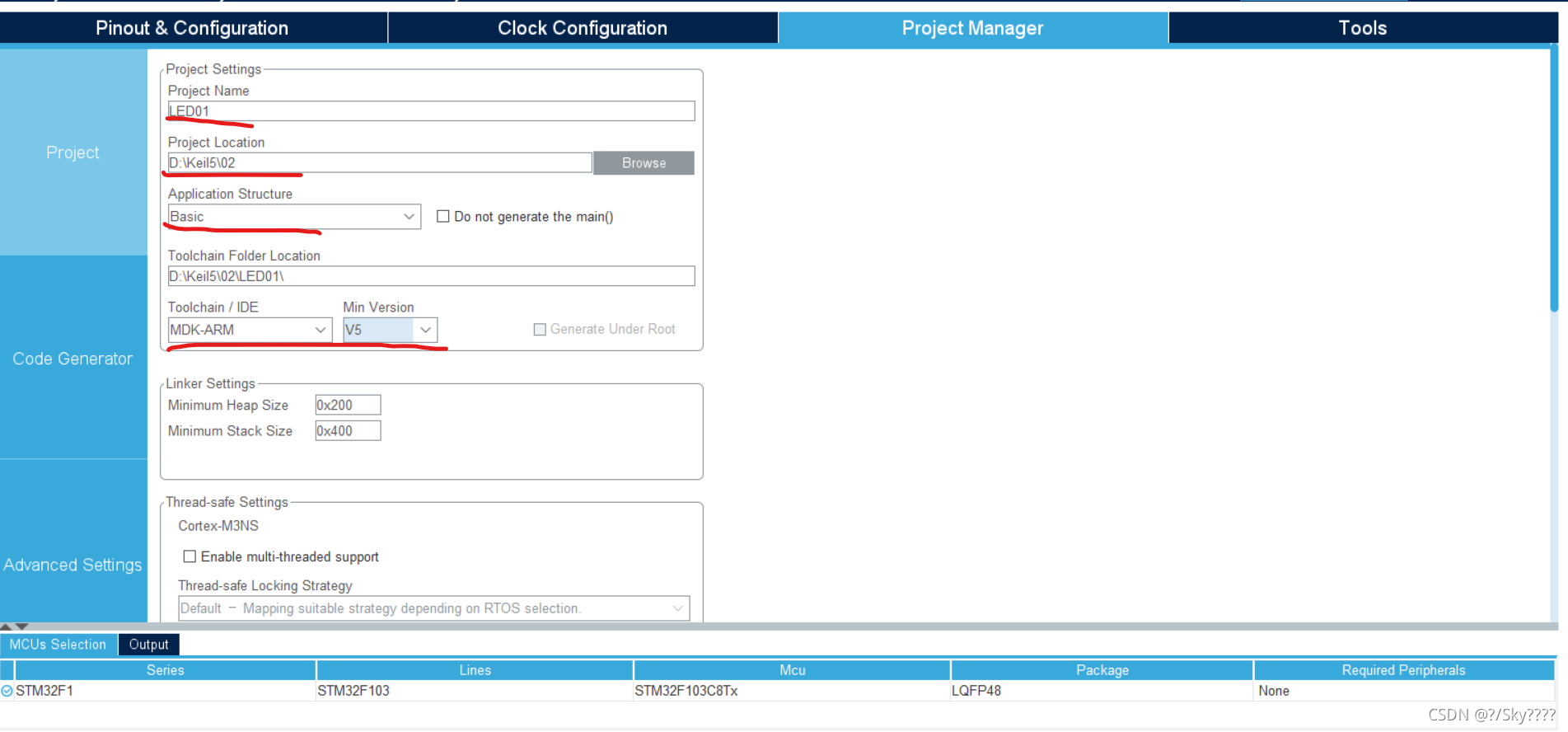

创建项目，输入相关信息

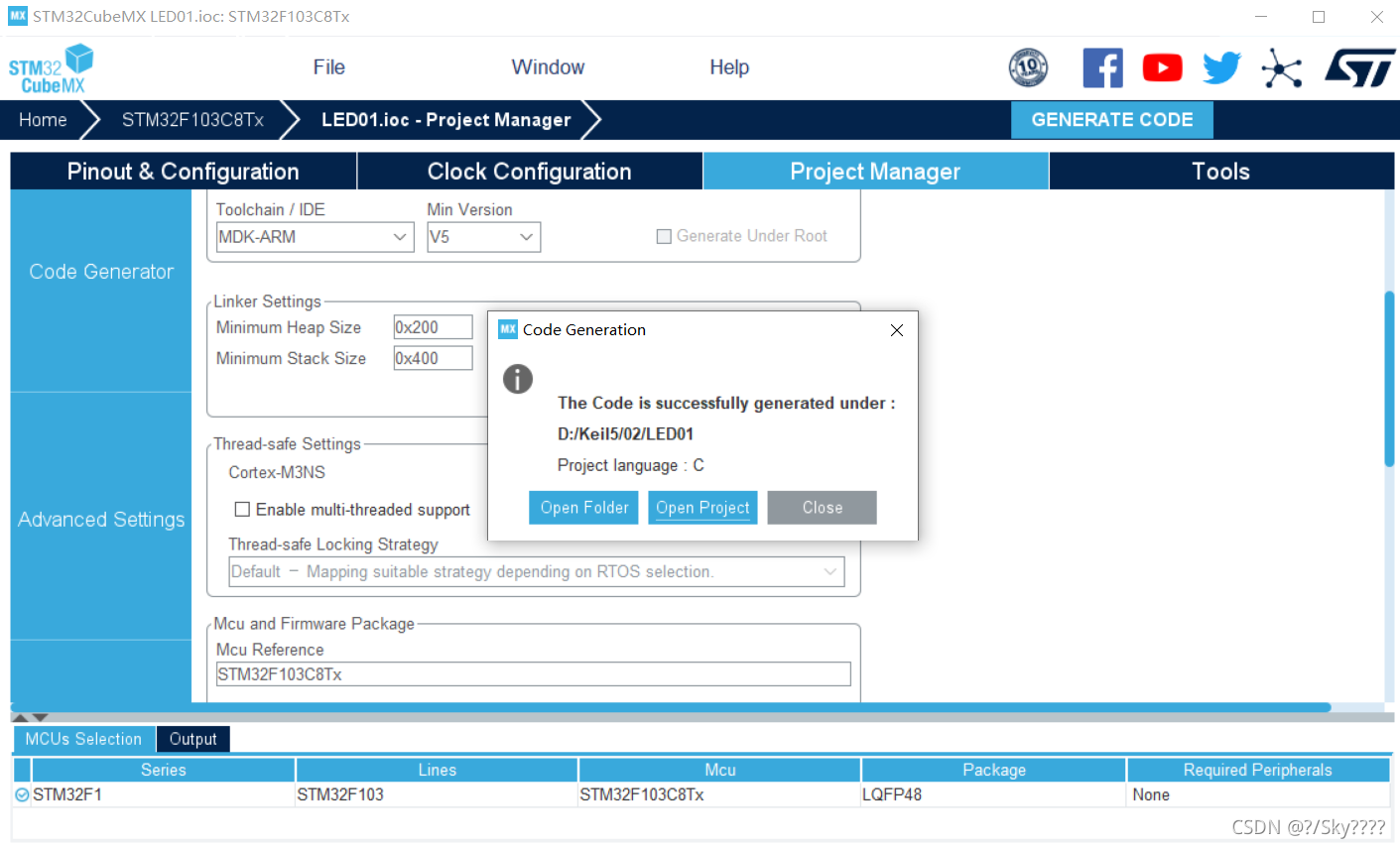

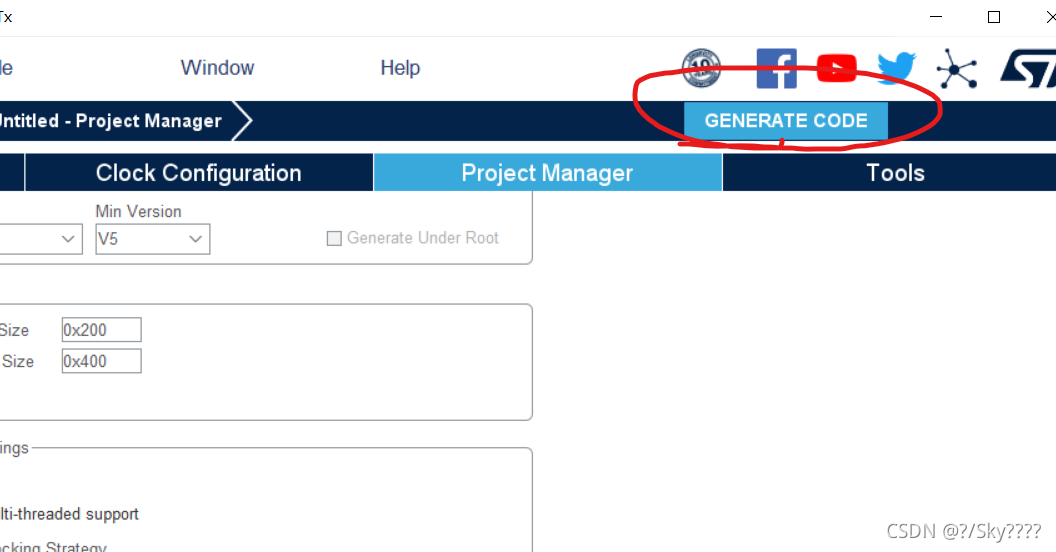

完成之后点击右上角按钮生成项目代码，等待一会选择open project

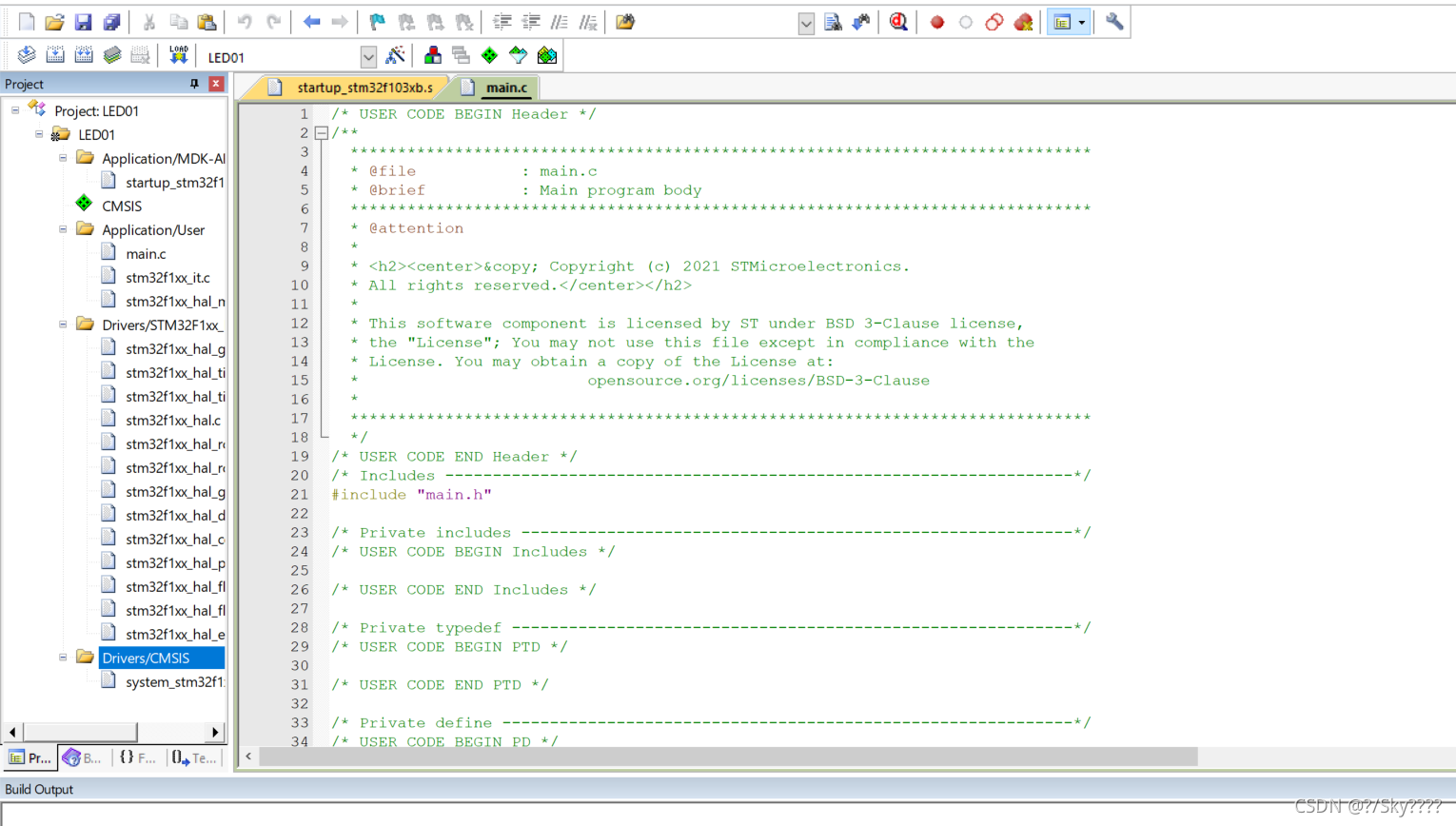

打开后如图
二.配置并运行

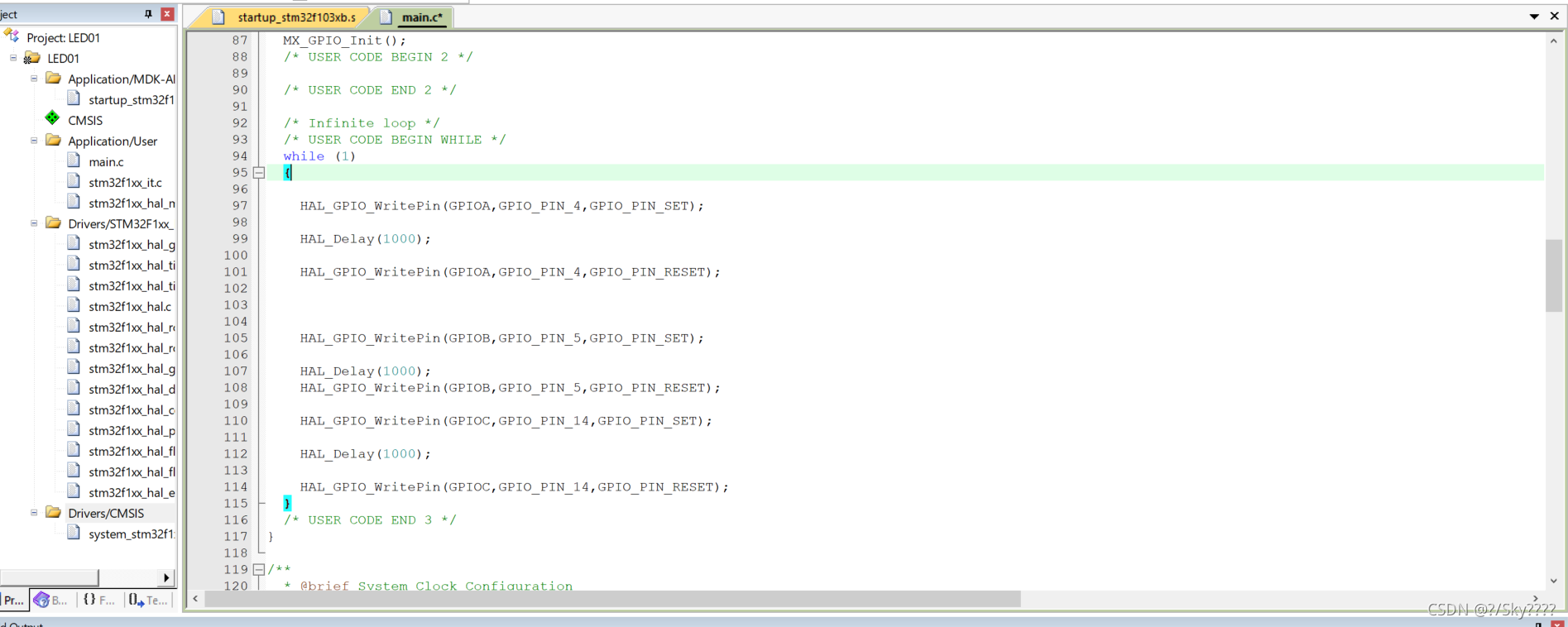

在main.c文件中输入自己的while循环代码，实现流水灯效果
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);

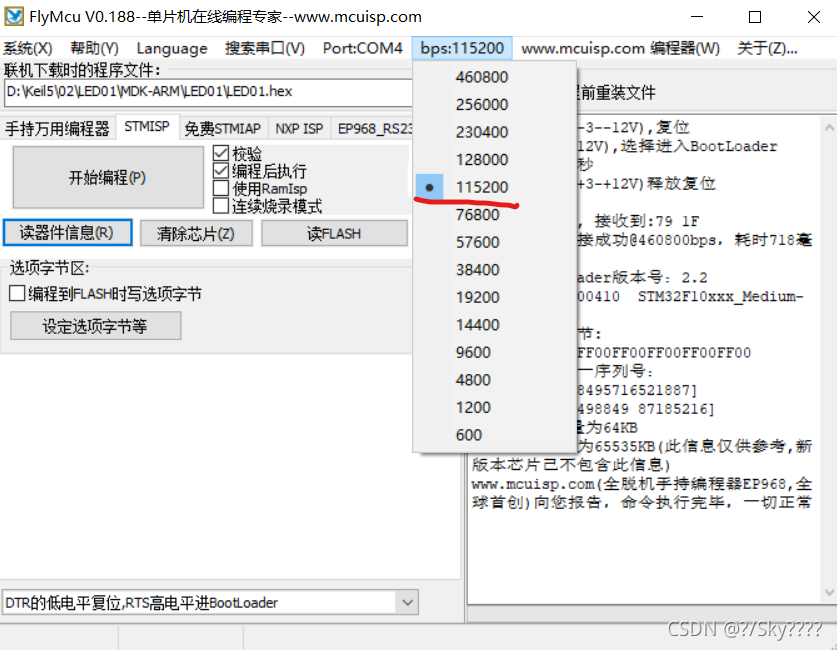

build之后在工具中选择波特率为115200，开始烧录
效果如下：
三.利用仿真逻辑分析仪功能观察管脚的时序波形

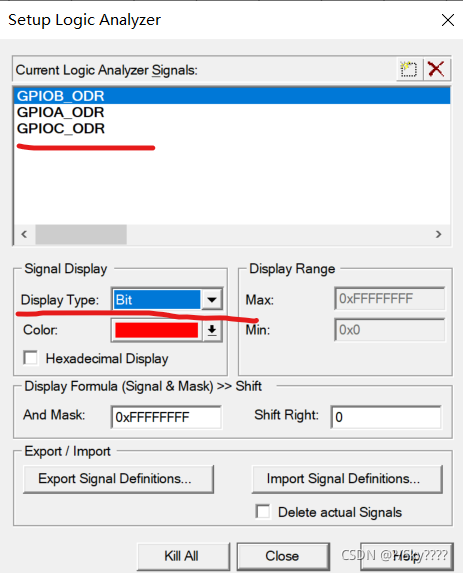

打开仿真逻辑分析仪后点击setup，编辑三个引脚，并分别将三个引脚的display type设置为bit，点击close

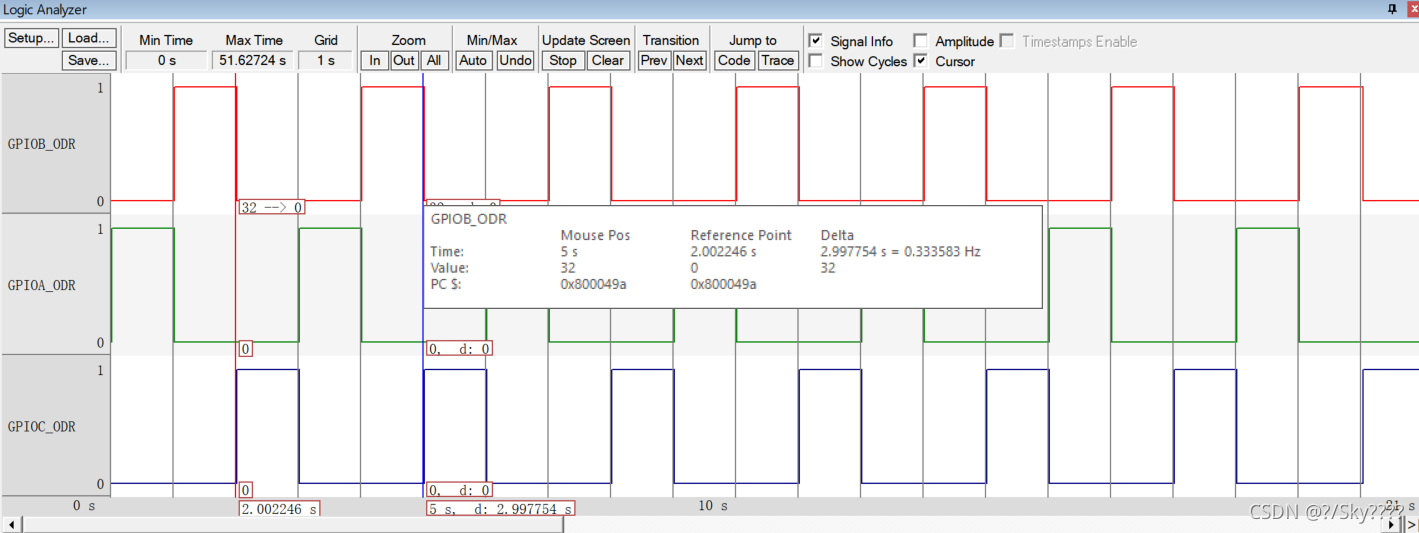

点击运行后观察波形，可以看到周期为0.97s，接近1s。
总结
理解到实现闪烁的原理，如何使用HAL库提供的函数进行编写程序。相比与传统的寄存器地址方式方便很多，不需要一个个查找寄存器地址。
