背景故事

在日常使用树莓派的过程中，常常会遇到没有屏幕或者不方便携带屏幕，但又需要使用树莓派的情况，当然很多人会先想到VNC或者SSH连接树莓派，但新的问题来了，到了陌生环境树莓派需要先配网，才能获取ip地址，然后才能用VNC或者SSH，所以很有必要研究一下用串口登陆树莓派并配置网络。

简介

通过本教程可以学习到树莓派串口登陆的软硬件操作，以及使用串口登陆后配置wifi连接。

串口登陆树莓派

软件准备

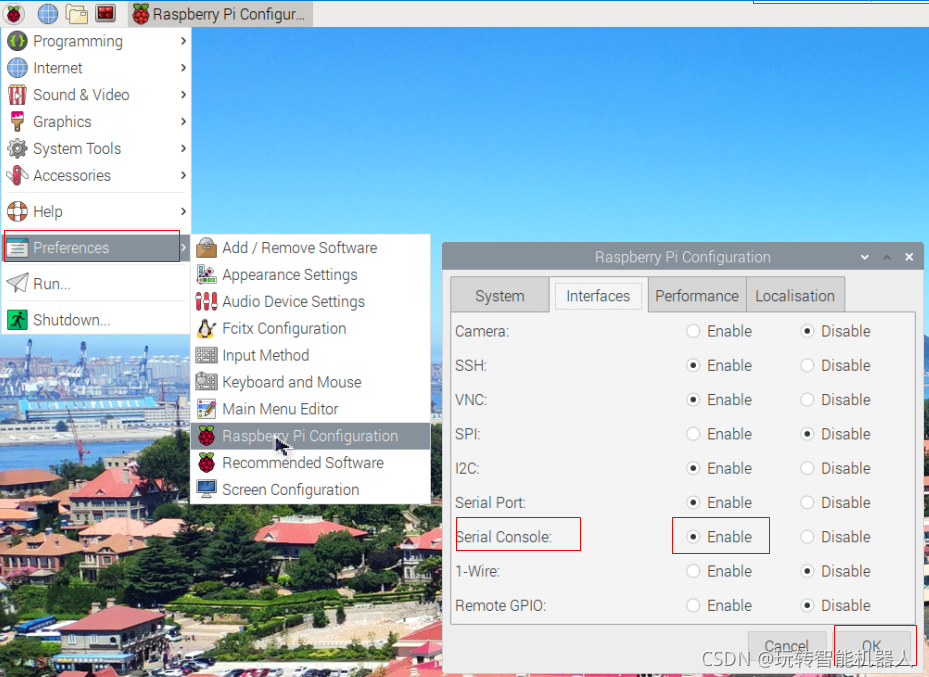

首先需要先打开树莓派串口登陆配置（官方固件可能默认打开的，检查一下就好），操作如下图所示：

此处如果完全没有屏幕，也可以用读卡器直接打开内存卡boot分区，在boot分区根目录找到 cmdline.txt 文件，修改里面的内容如下。以防万一建议先备份该文件。

 dwc_otg.lpm_enable=0 console=tty1 console=serial0,115200 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

这里修改的内容主要起作用的是console=serial0,115200这句话

树莓派的蓝牙使用了默认登陆串口，所以我们要用串口登陆的前提是关闭蓝牙功能，这个有点略坑，修改方式如下：

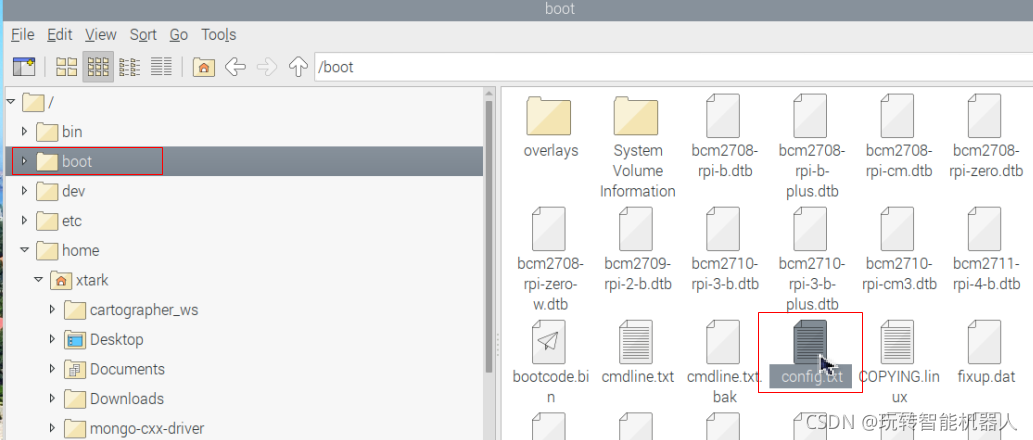

2.1 找到config.txt文件，文件位于 /boot 目录下，也可以用读卡器直接打开内存卡boot分区，该文件位于boot分区的根目录下。

2.2 修改该文件，在该文件的最后一行添加：

dtoverlay=pi3-miniuart-bt

这里没写错哈，pi3和pi4在这里都可以配置为pi3-miniuart-bt
注意这里建议直接用shell命令行修改，并使用sudo权限，否则会提示无法保存。

硬件准备

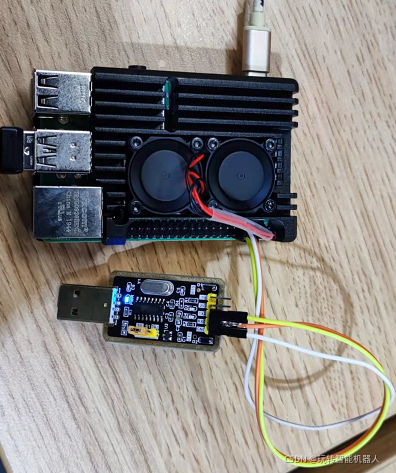

USB-TTL串口模块连接树莓派串口
将串口的RXD和TXD针脚连接到树莓的TXD和RXD上（注意此处需要交叉连接：树莓派的TXD–>串口模块的RXD 树莓派的RXD–>串口模块的TXD）

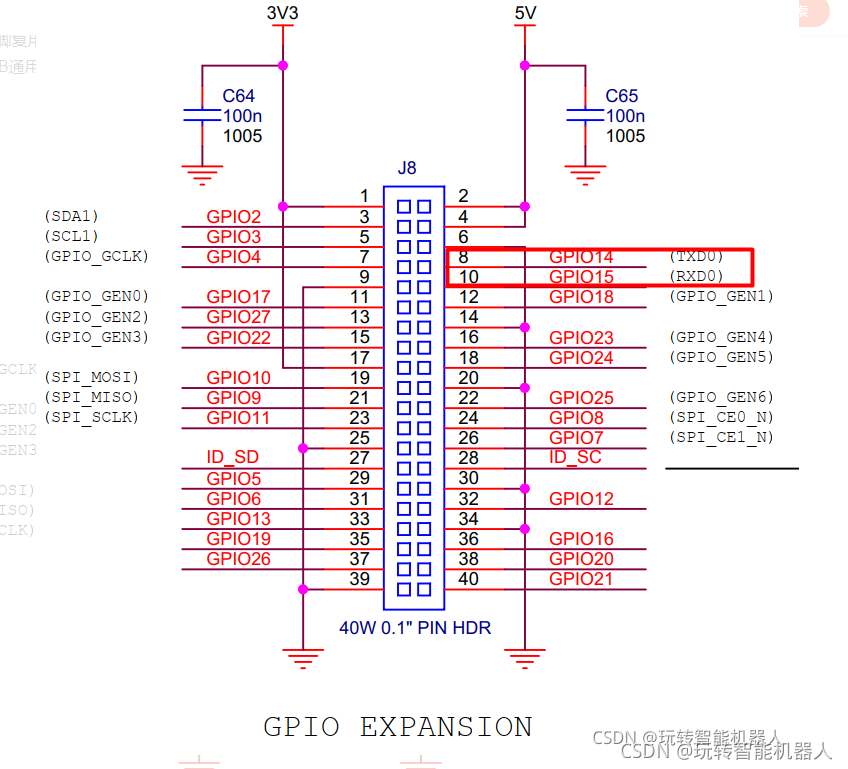

树莓派的引脚定义可以参考这里：
在这里插入图片描述
详细引脚定义可参考我的这篇文章：基础篇——树莓派通用引脚定义建议收藏

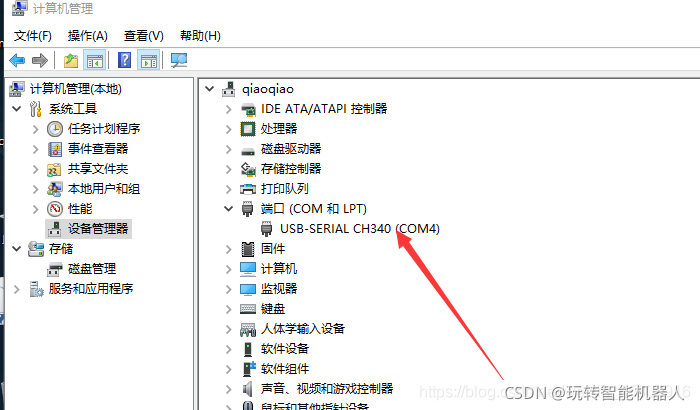

2. 电脑这边打开设备管理器确认串口模块驱动安装正确。（串口模块驱动安装不在本篇讨论范围内，自行度娘）

操作步骤

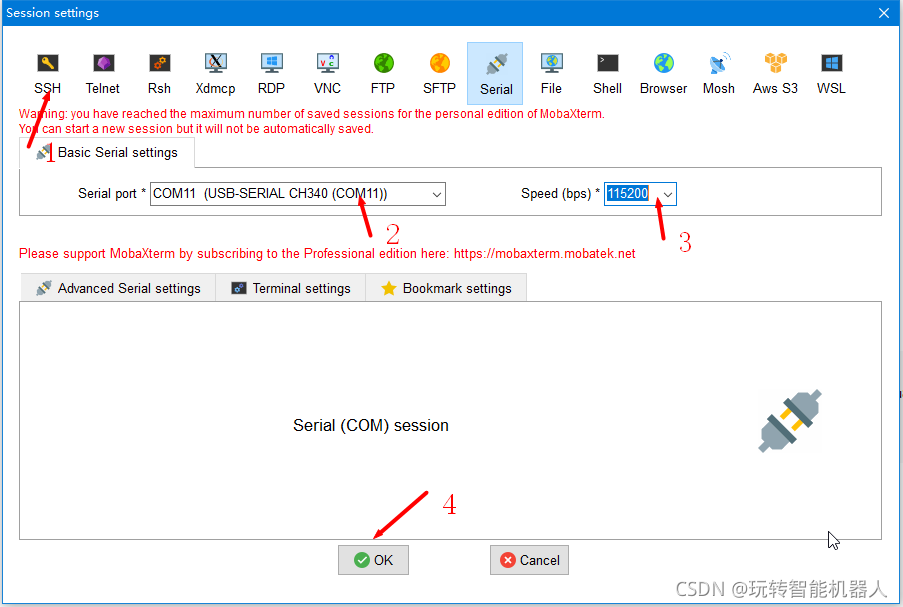

打开MobaXterm软件，在session菜单下配置串口，操作如下：
给树莓派上电，此时黑窗口应该就有串口日志数据出来了，如果没有可以检查一下准备工作是否到位，或者重启树莓派尝试。

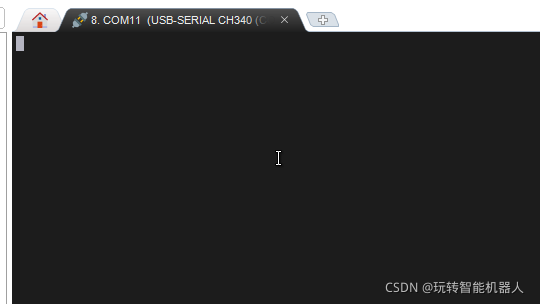

默认黑窗口：

重启树莓派后：
在此处输入账号和密码就可登陆树莓派啦！

默认账号： pi
默认密码： raspberry

串口界面配置网络

根据上面的步骤，完成串口登陆系统。
打开文件“wpa-sou.conf”，操作指令如下

cd /etc/wpa_supplicant/
sudo vim wpa_supplicant.conf

在这里插入图片描述

在该文件最后增加你需要连接的wifi账号和密码，注意格式一定要正确，并且最好删除当前环境中其他能搜索到的wifi账号和密码，确保你配置的这个就是能搜索到可以优先连接的。举例如下所示：

配置字段中，ssid 是wifi的账号；pks 就是wifi的密码；（注意这两个都要加双引号）
key_mgmt 是加密方式，可以不用配置，会自动使用默认值，一般普通家用路由可以不用管；
priority 是优先级，也可以不用配置，当然有多个可连接的wifi时，可以尝试配置。
注释内容用 # 就可以。

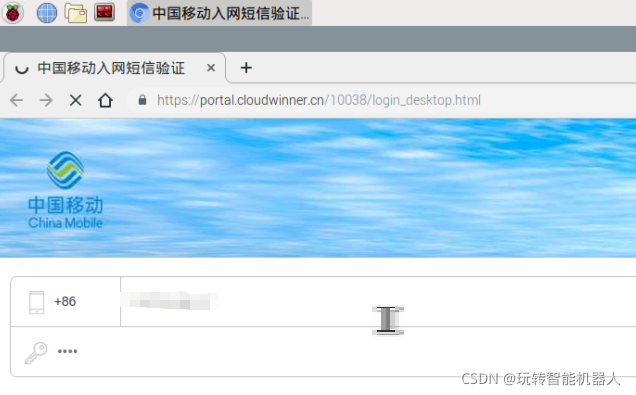

遇到需要短信认证的wifi也没关系，比如我这个就是酒店的CMCC的无线，配置好了照样可以使用VNC、SSH等工具，因为短信认证只是授权连接互联网，如果需要连接互联网，可以再通过VNC连接树莓派后，打开浏览器认证即可。
