前言
本次我们利用stm32CubeMX来实现流水灯。
一、安装 stm32CubeMX
这里我们不再赘述，详情参考：
链接: 搭建STM32开发环境——STM32CubeMX，Keil5.
二、使用步骤
1.搭建环境

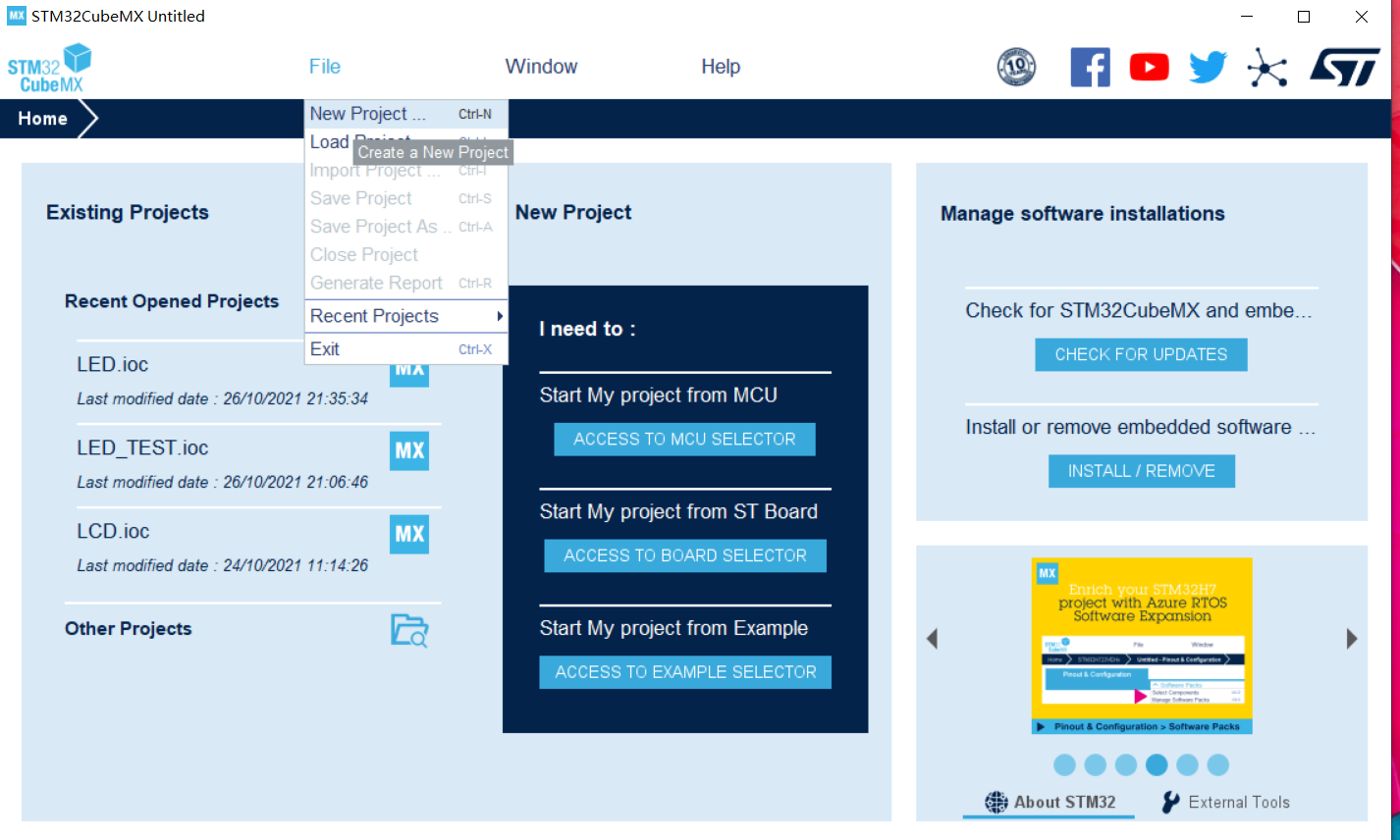

先创建一个新的工程

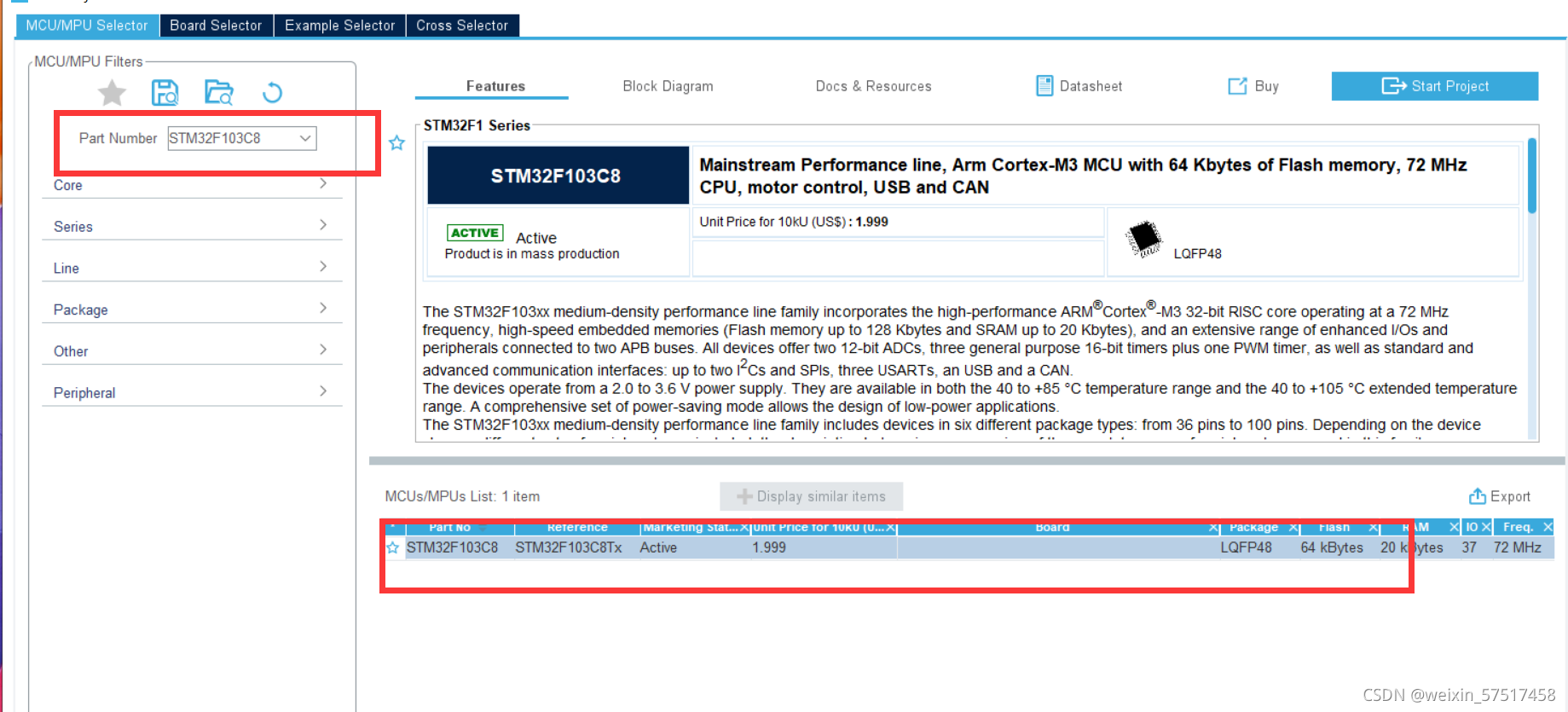

搜索stm32f103c8,再双击对应选项。

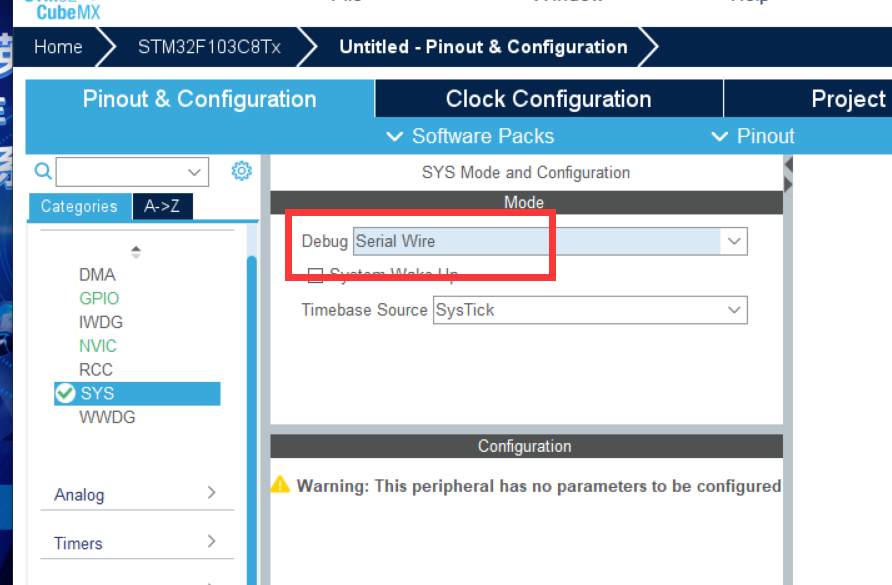

修改Debug为Serial Wire

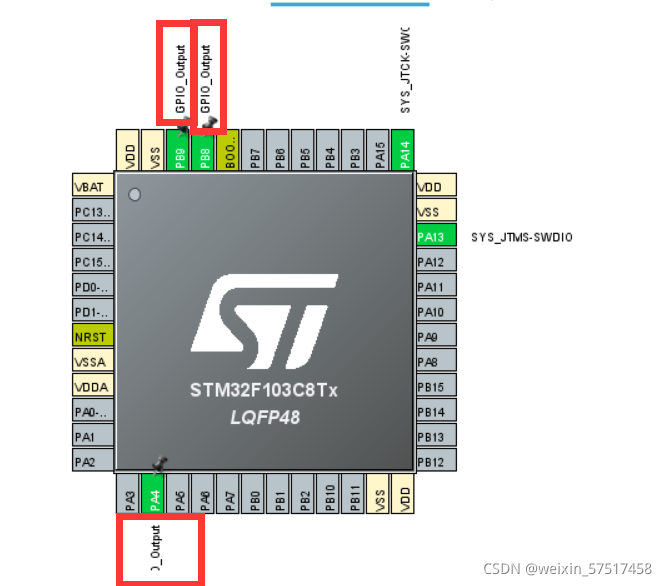

选择PB8,PB9,PA4管脚设置为输出模式

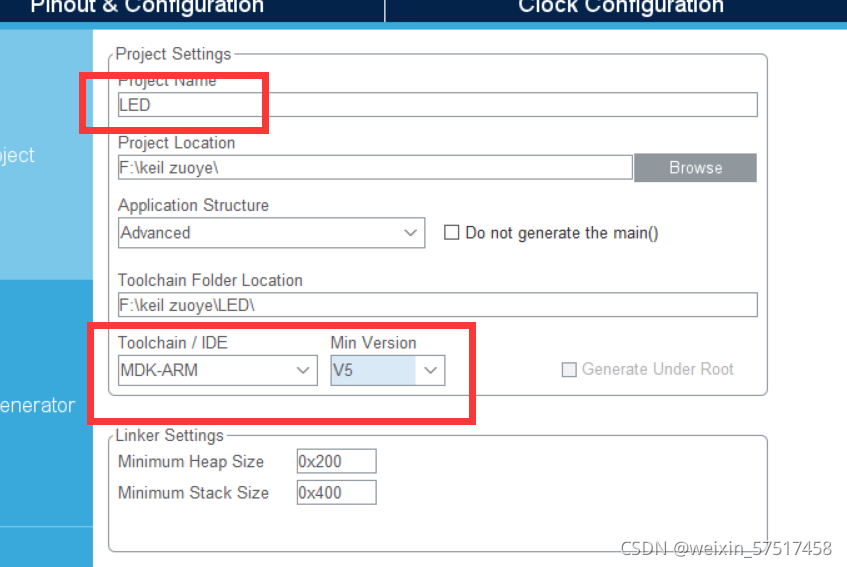

在project manager里修改
最后点击generate code,生成代码。
2.插入代码
在while(1)中插入代码：
//点亮led
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);
// 延时
HAL_Delay(1000);
// 熄灭
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);
// 延时
HAL_Delay(1000);
//点亮LED
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_RESET);
// 延时
HAL_Delay(1000);
//LED 熄灭
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
// 延时
HAL_Delay(1000);
//点亮LED
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);
// 延时
HAL_Delay(1000);
//LED 灭
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);
// 延时
HAL_Delay(1000);
3.调试

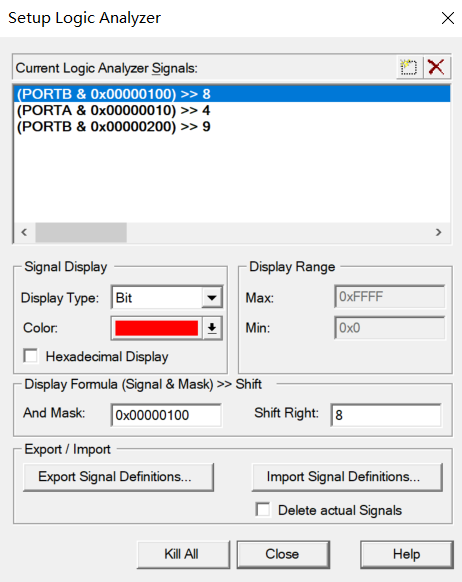

添加管脚如下图：

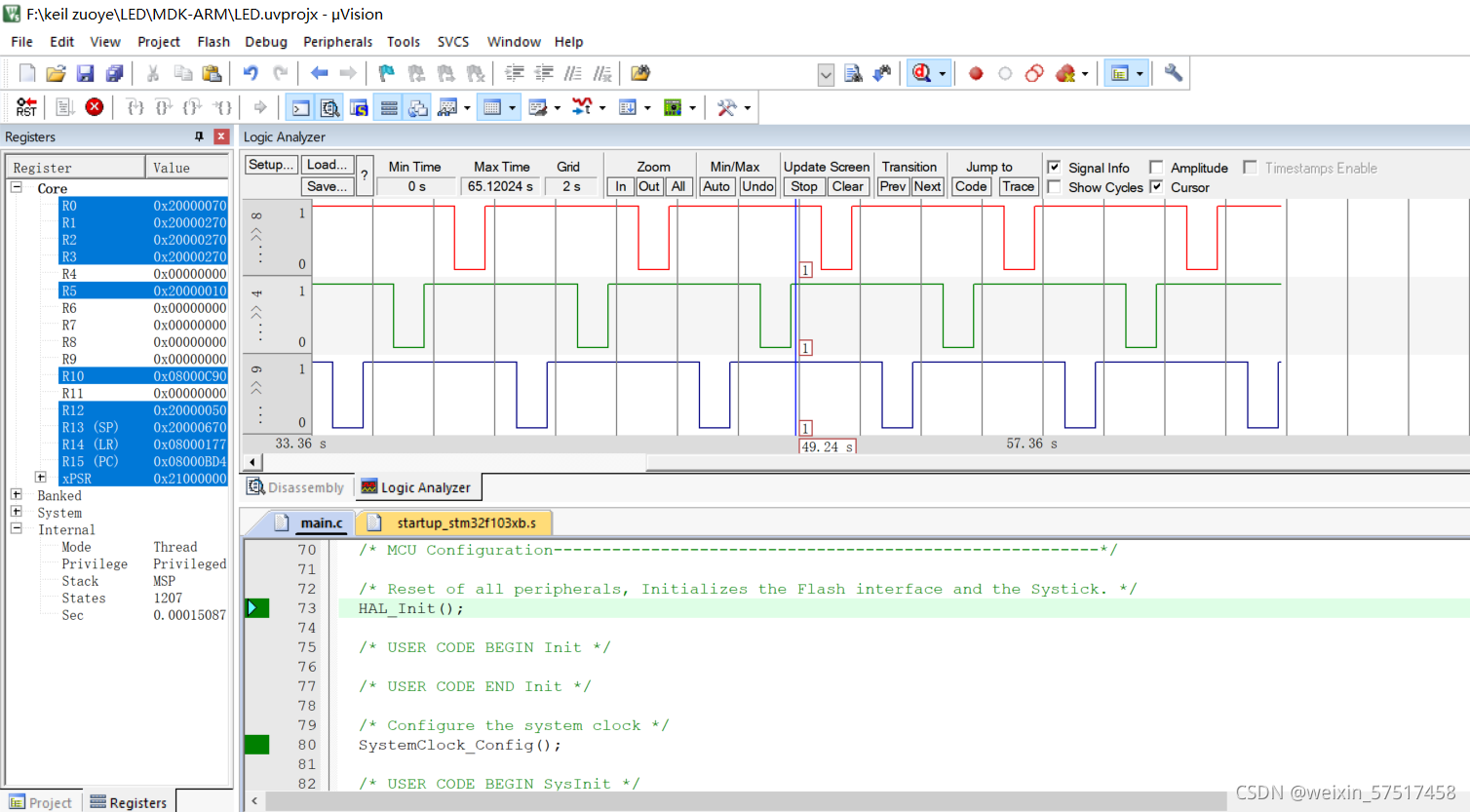

结果：
二.实验结果：
总结
本次实验利用了stm32CubeMX，尝试了HAL库，在stm32CubeMX的帮助下，有效地减少了工程师的工作量。
