一、STM32CubeMX简介
STM32CubeMX是一个图形化的软件配置工具。为了使用图形向导生成C初始代码，减少开发人员工作、时间和成本。该软件可以让我们用图形化的界面生成stm32的程序代码，可以通过可视化界面操作并生成stm32程序，配合keil软件。
二、开发环境的配置
1.下载JDK

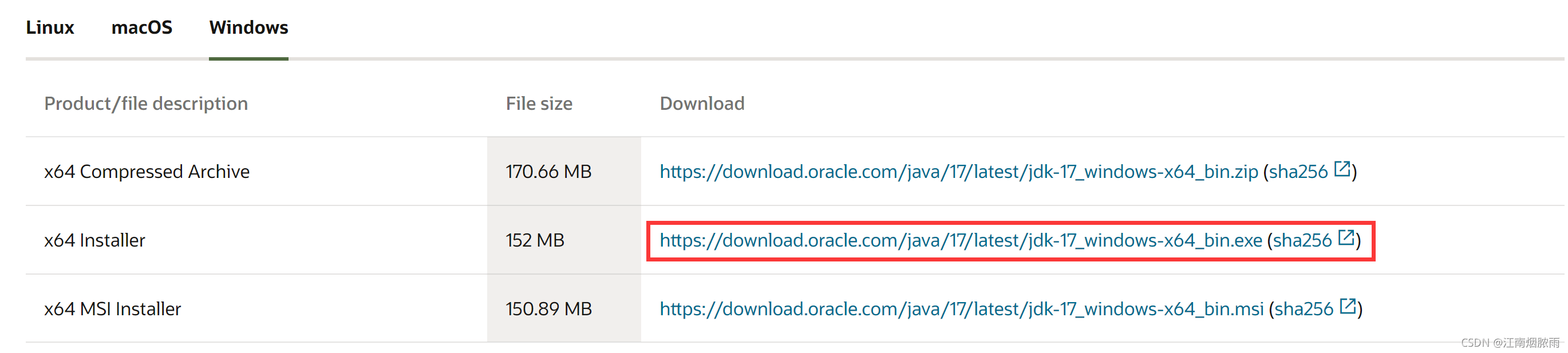

由于STM32CubeMX是使用Java语言编写的，所以需要安装jdk环境。jdk下载链接如下：https://www.oracle.com/java/technologies/downloads/#jdk17-windows
本人下的版本如下

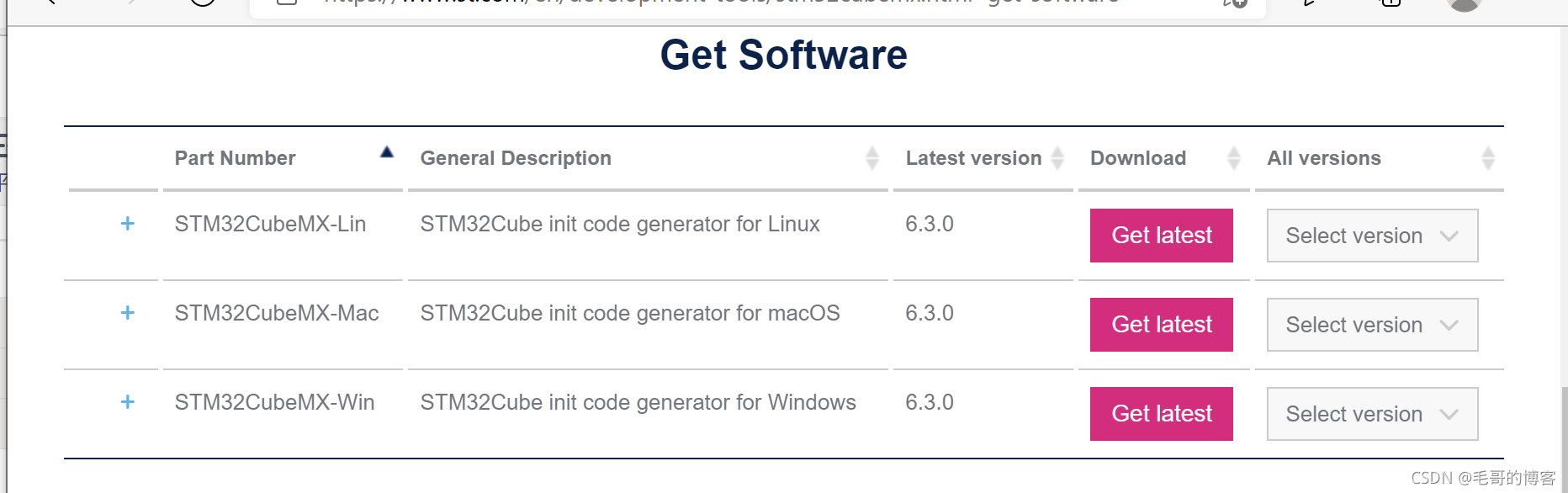

2.STM32CubeMX的下载
STM32CubeMX下载地址：STM32CubeMX - STM32Cube initialization code generator - STMicroelectronics
3.STM32CubeMX的安装

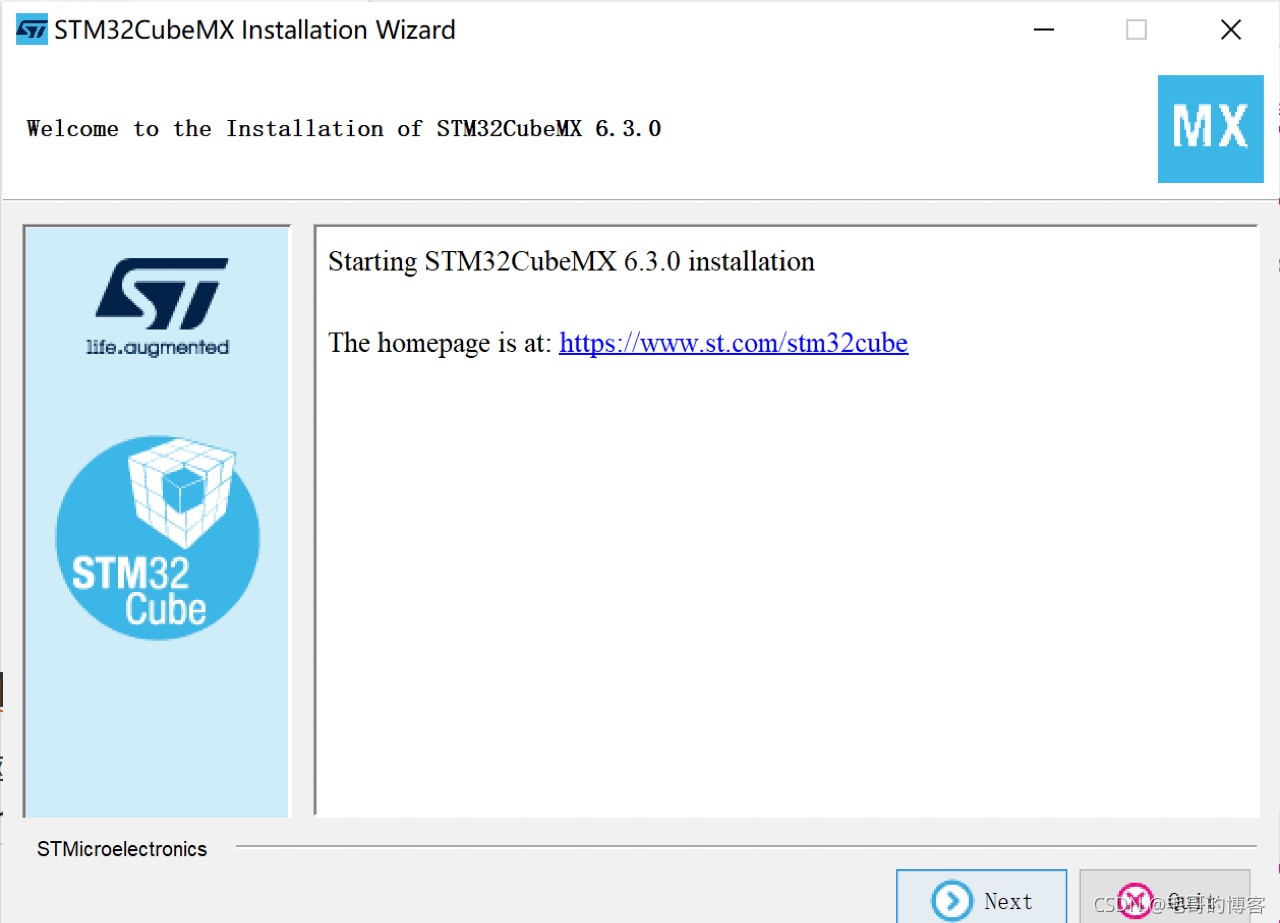

解压从官网下载的安装包，然后右键，以管理员身份运行安装程序
点击Next
?

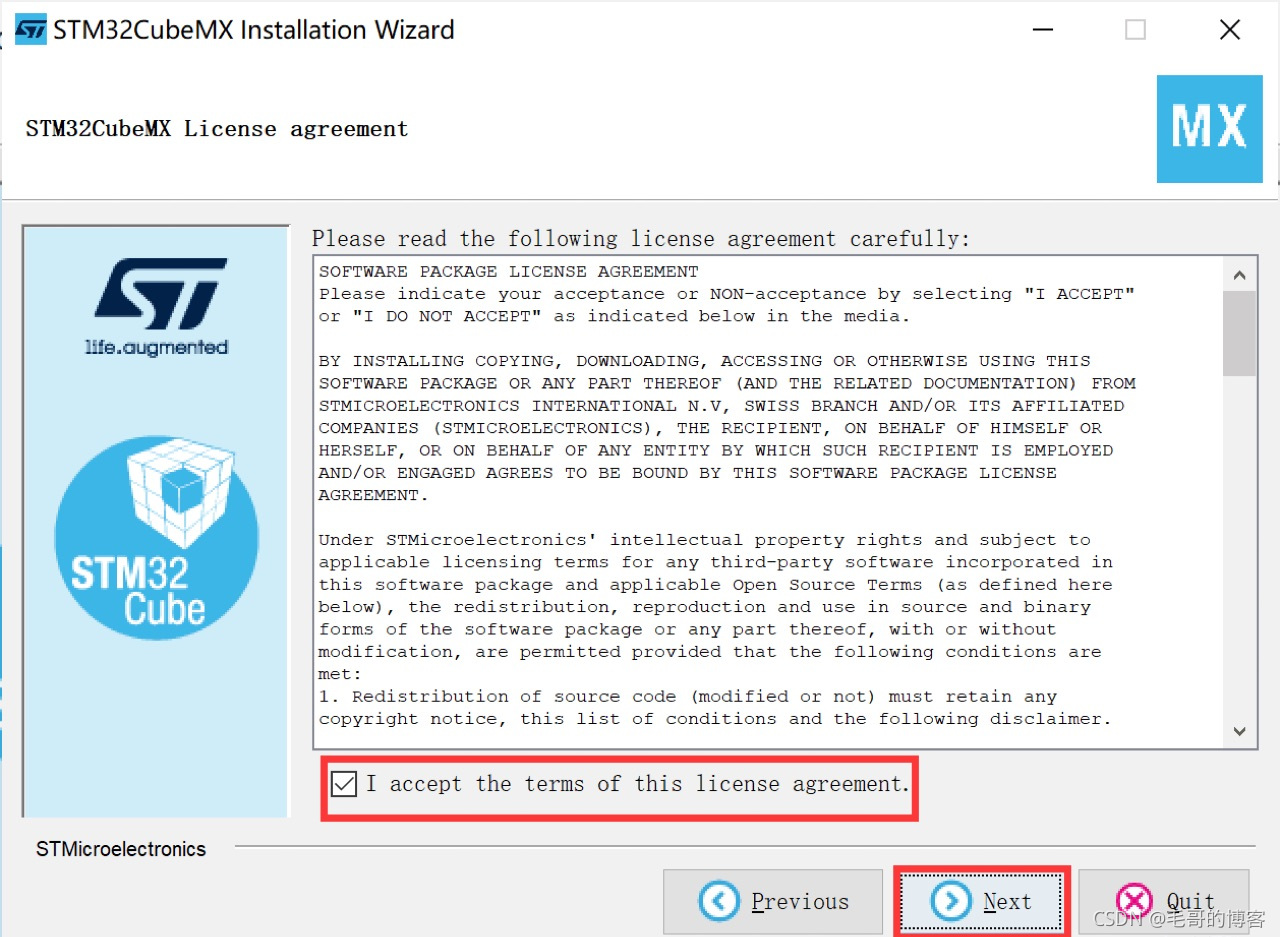

?勾选同意，然后点击Next

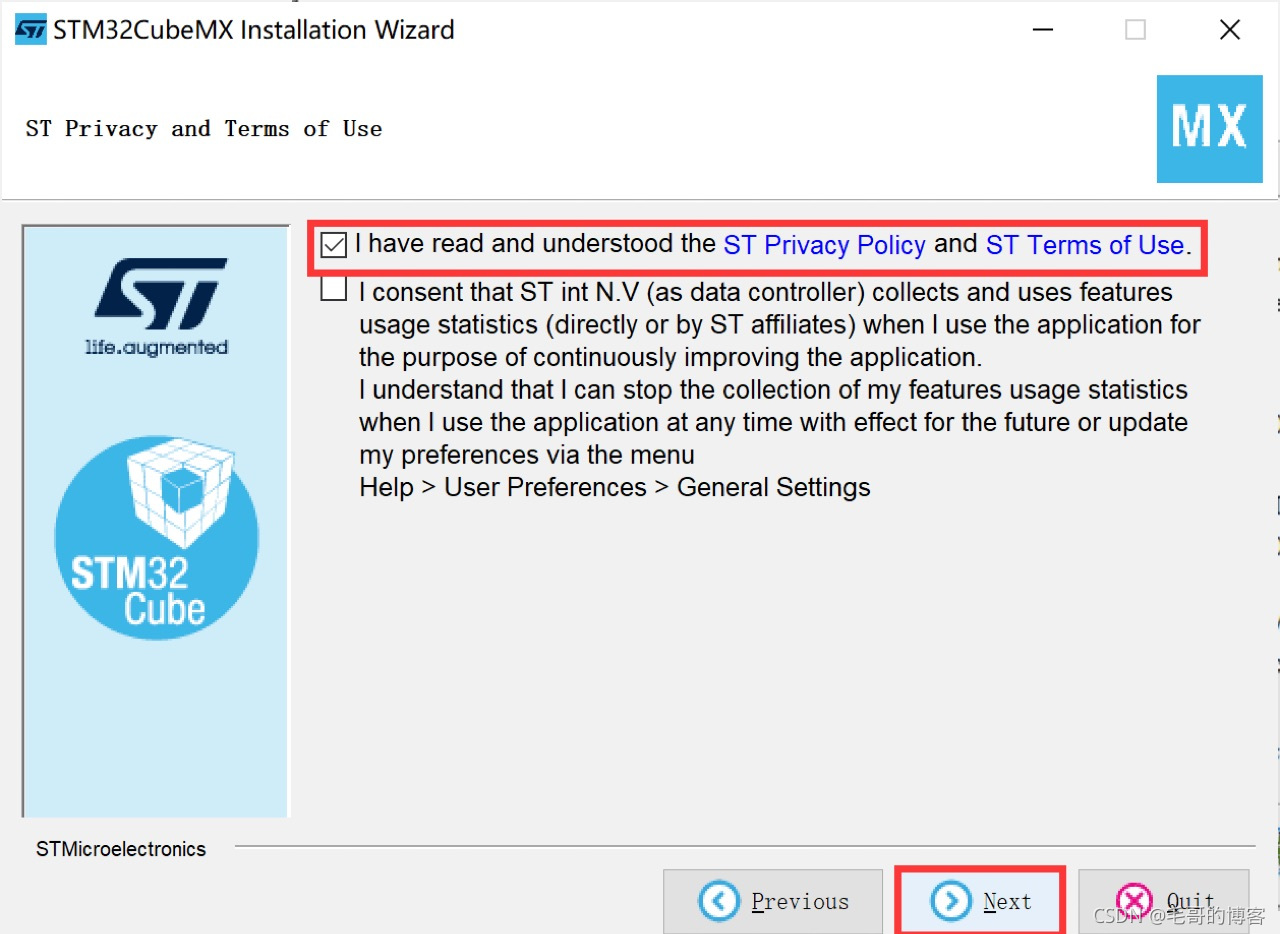

继续点击同意隐私条款，然后点Next

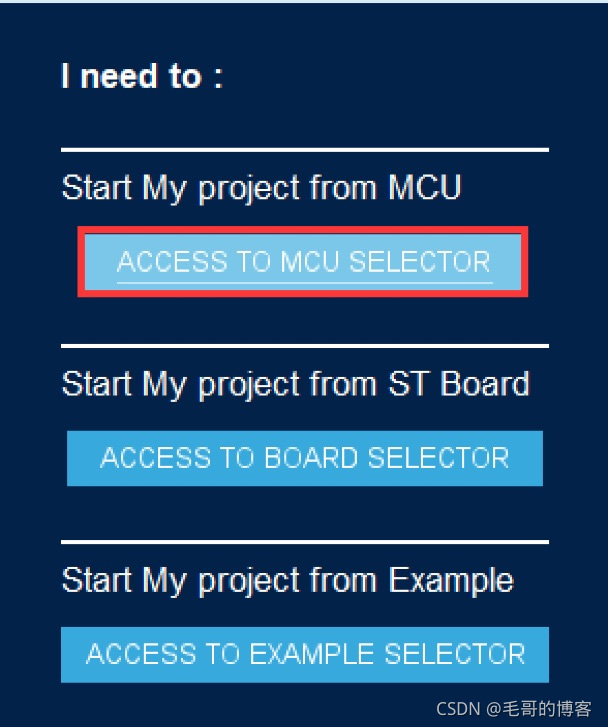

之后一直点击Next，知道Done即可。接下来是安装固件库，不同芯片选择相对应的库。打开STM32CubeMX程序，点击ACCESS TO MCU SELECTOR，下载包。

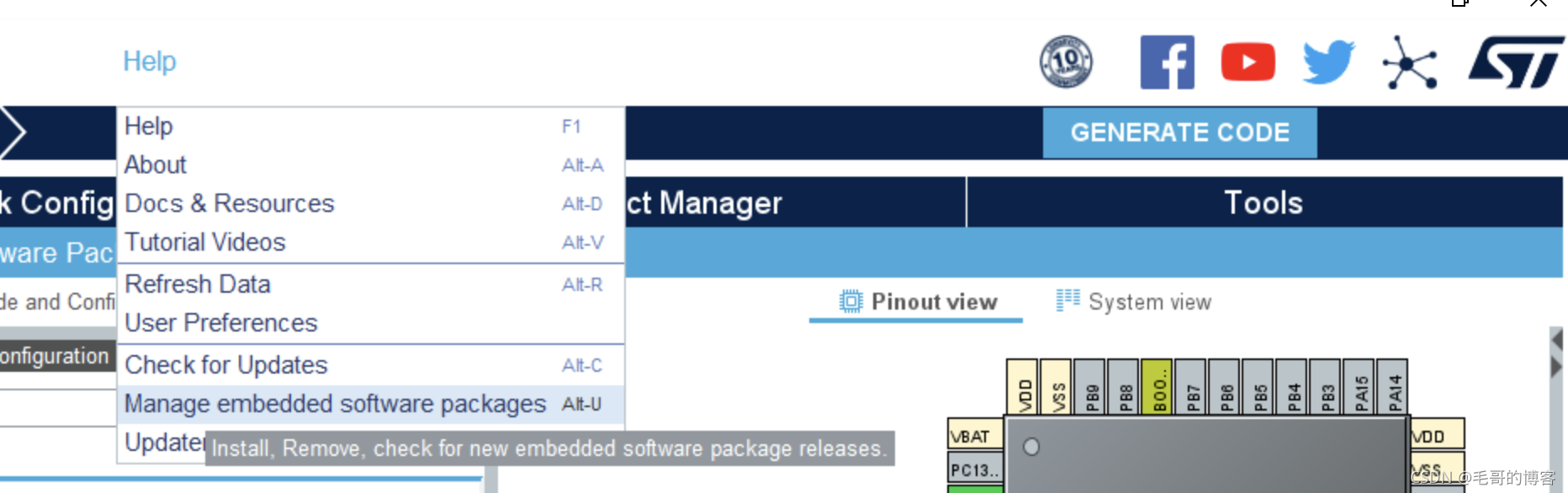

然后在菜单栏点击Help下拉选择Manage embedded software packages。

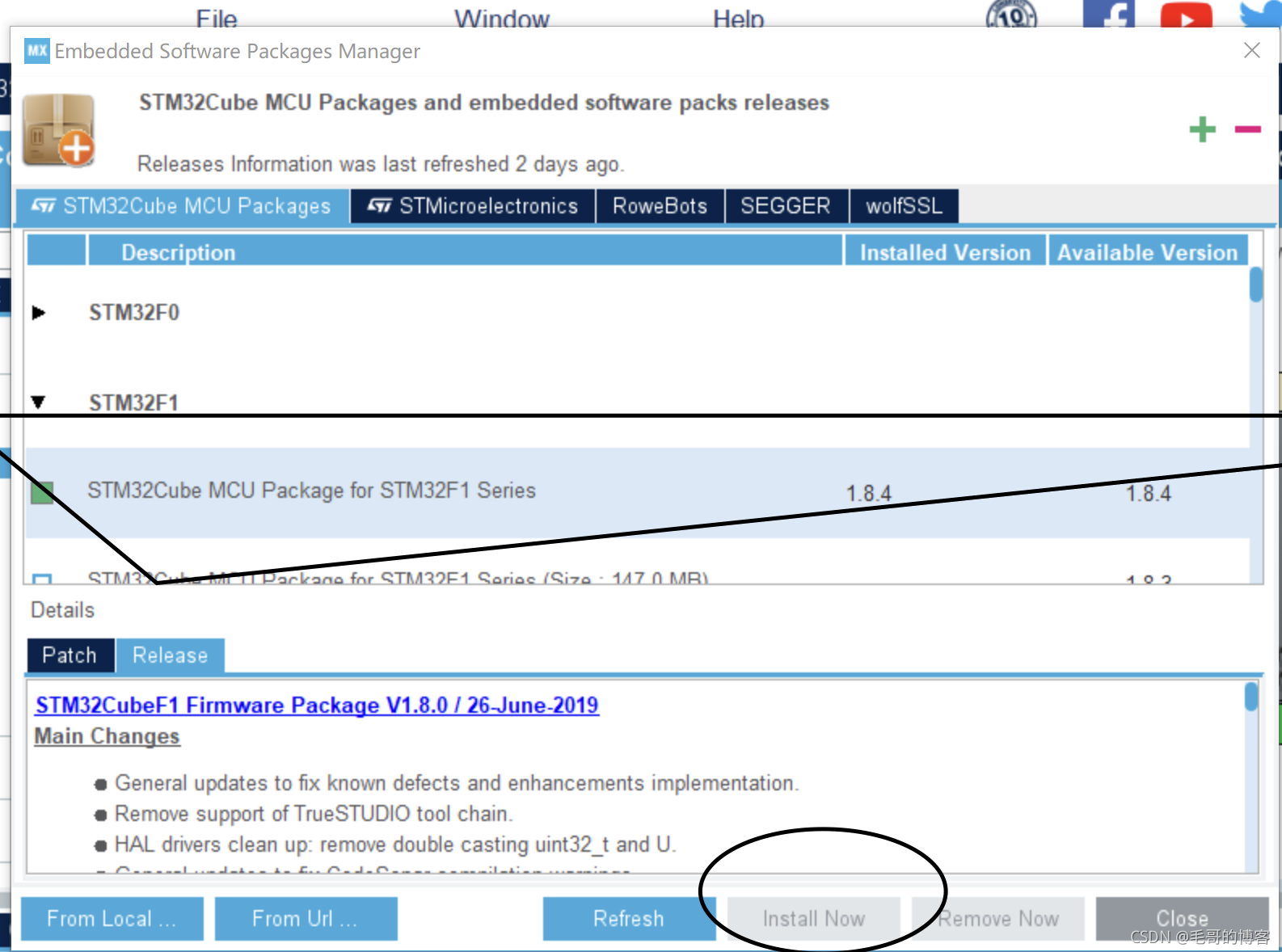

选择对应的STM32芯片的型号(STM32Cube MCU Package for STM32F1 Series)，然后点击Install Now(这里我已经下载过，所以Install Now是灰色的)
三、STM32CubeMX的简单应用
1.创建工程（New Project）

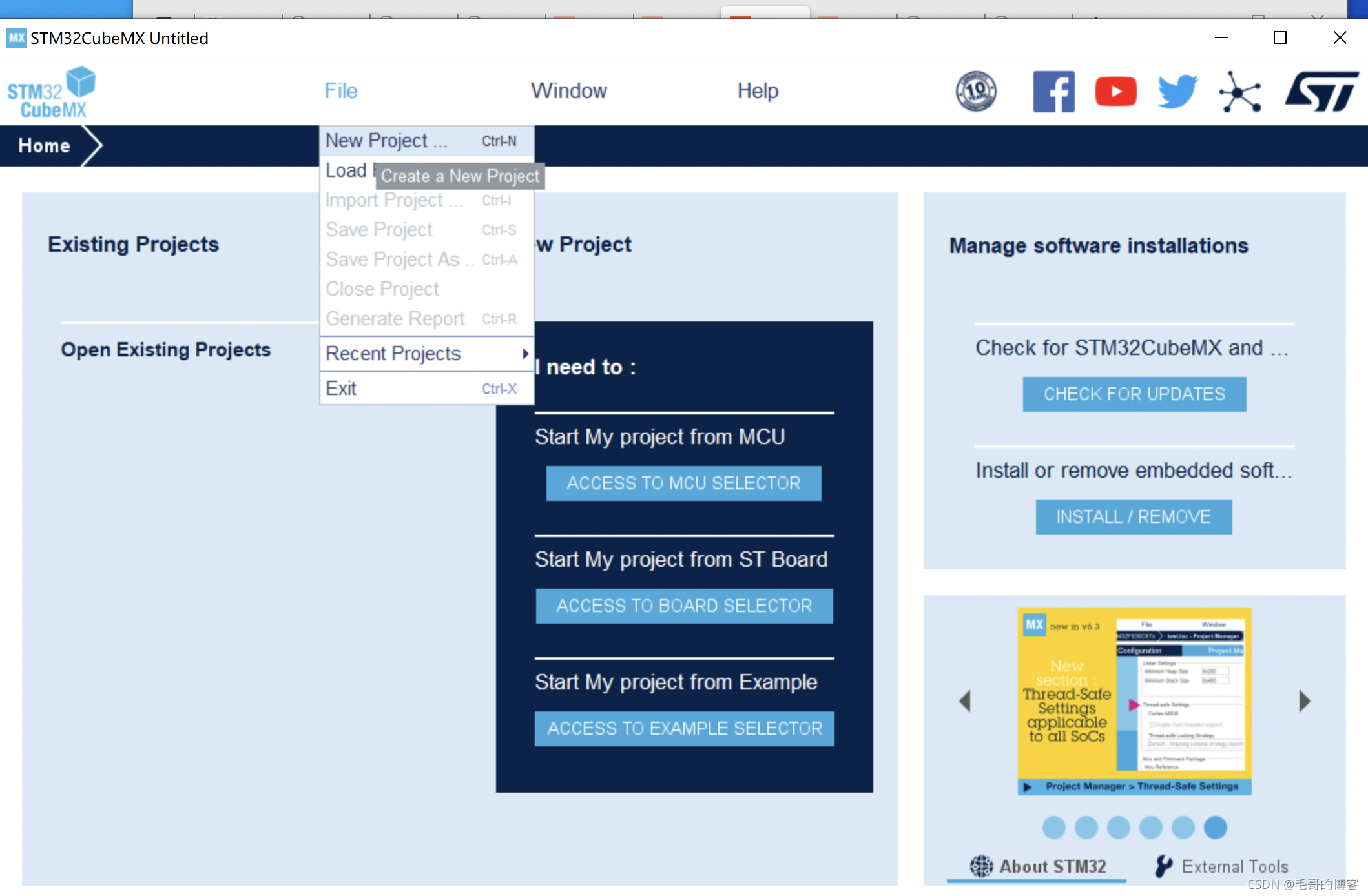

打开STM32CubeMX后，点击菜单栏File，下拉选择New Project…?

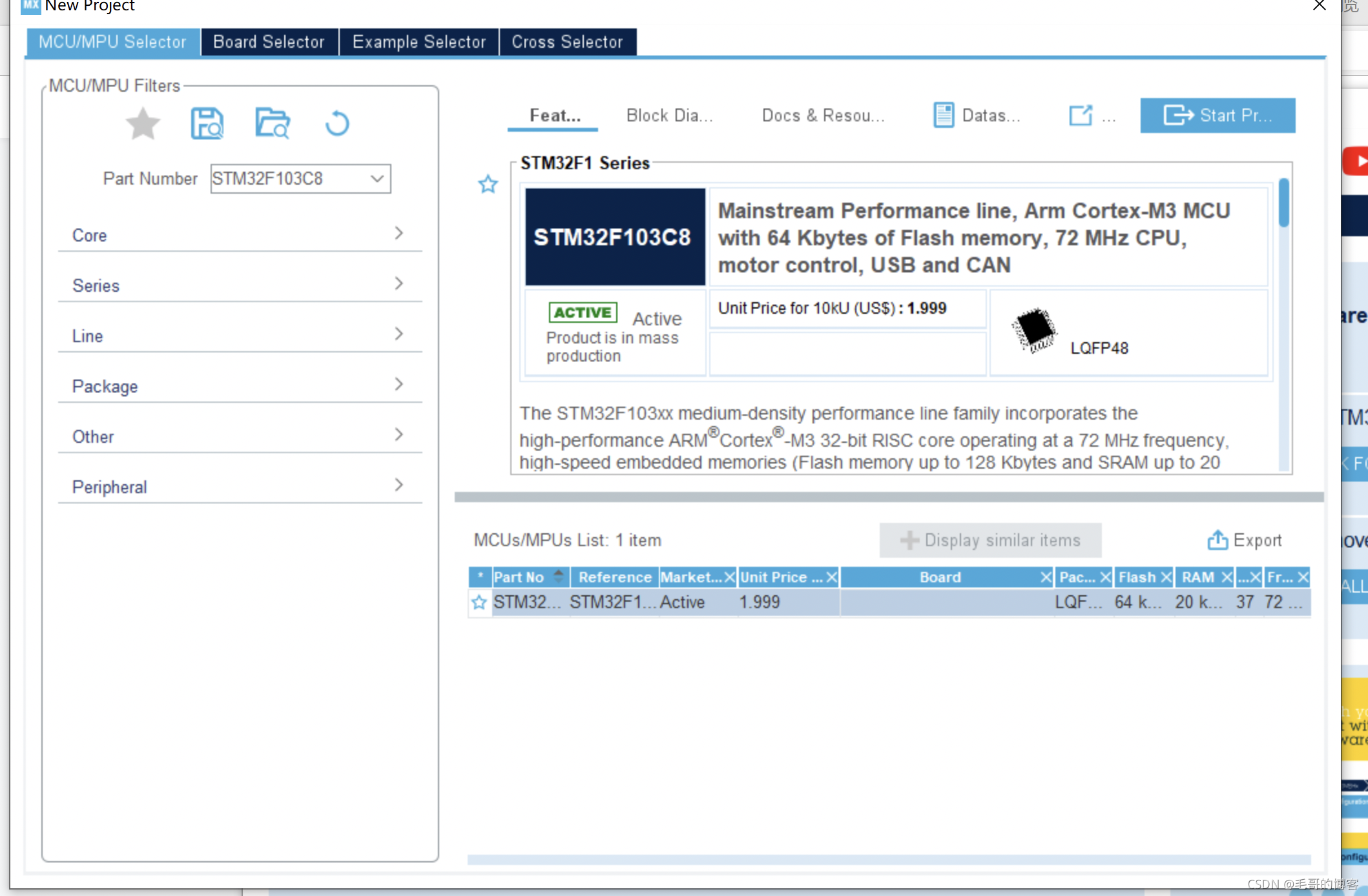

在文本框输入芯片型号，在右边选择具体芯片型号，双击进入图形处理界面
2.引脚配置(Pinout & Configuration)

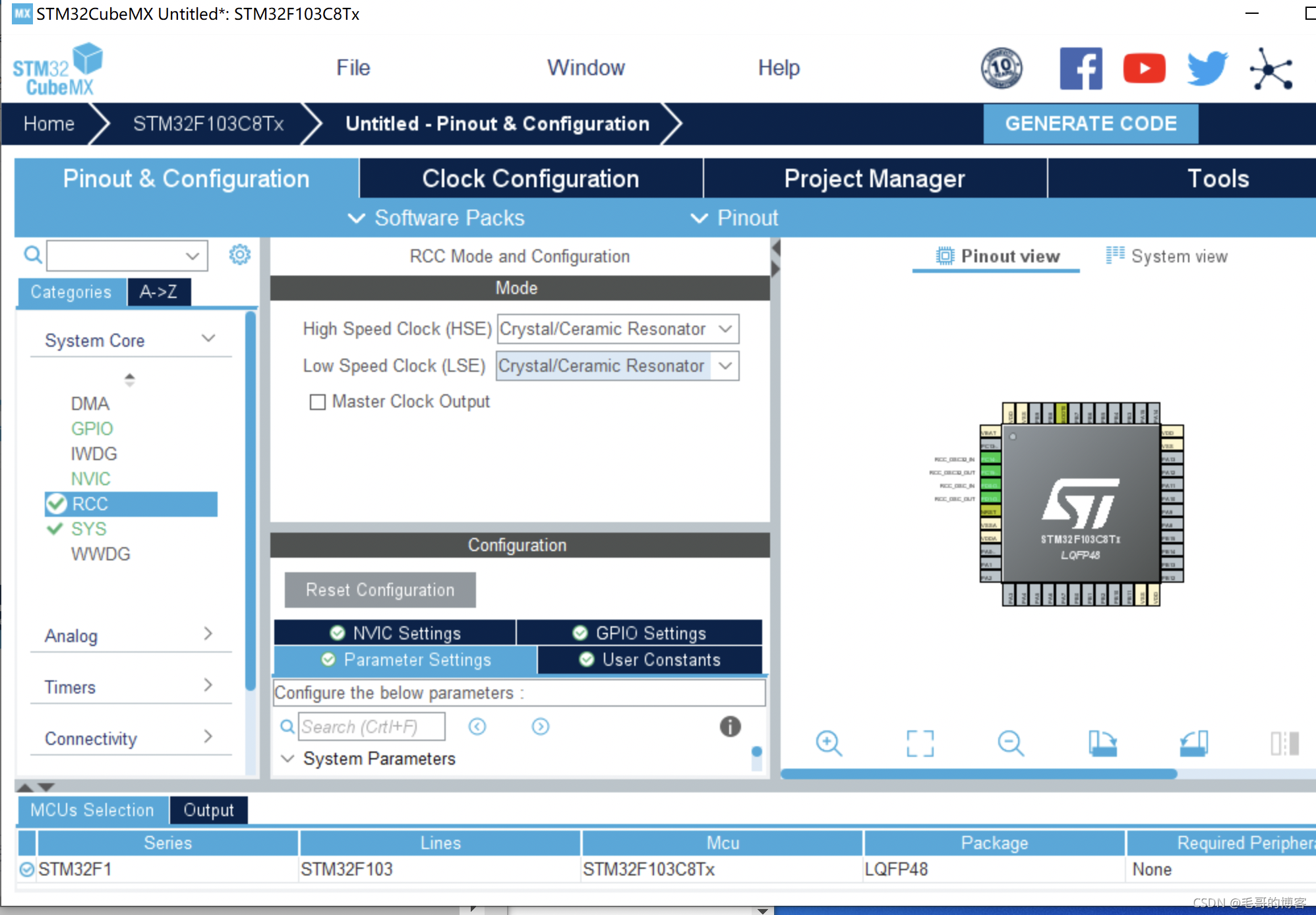

点击RCC，配置时钟，高速和低俗时钟均选择Crystal/Ceramic Resonator（石英/陶瓷 晶振）。
接下来配置GPIO引脚，和上次实验一样(29条消息) 学习和理解STM32F103系列芯片的地址映射和寄存器映射原理；了解GPIO端口的初始化设置三步骤（时钟配置、输入输出模式设置、最大速率设置）。_afadgfansfa的博客-CSDN博客

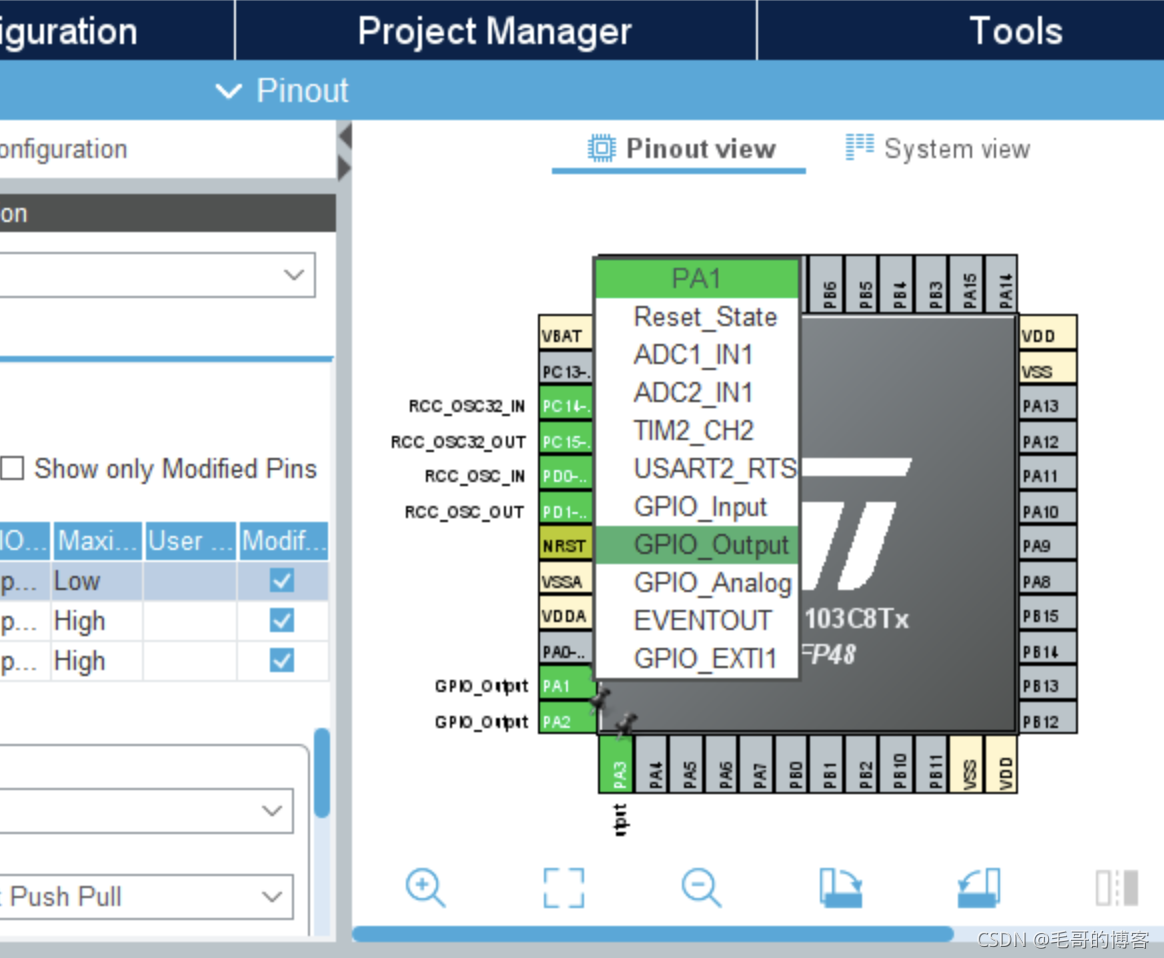

https://blog.csdn.net/afadgfansfa/article/details/120940224?spm=1001.2014.3001.5502，这里我们还是配置A1、A2和A3引脚。左键单击PA1，选择GPIO_Output，对A2和A3进行同样的操作。
点击System Core下的GPIO，然后单击引脚修改相关信息，通过下拉框选择配置信息。?

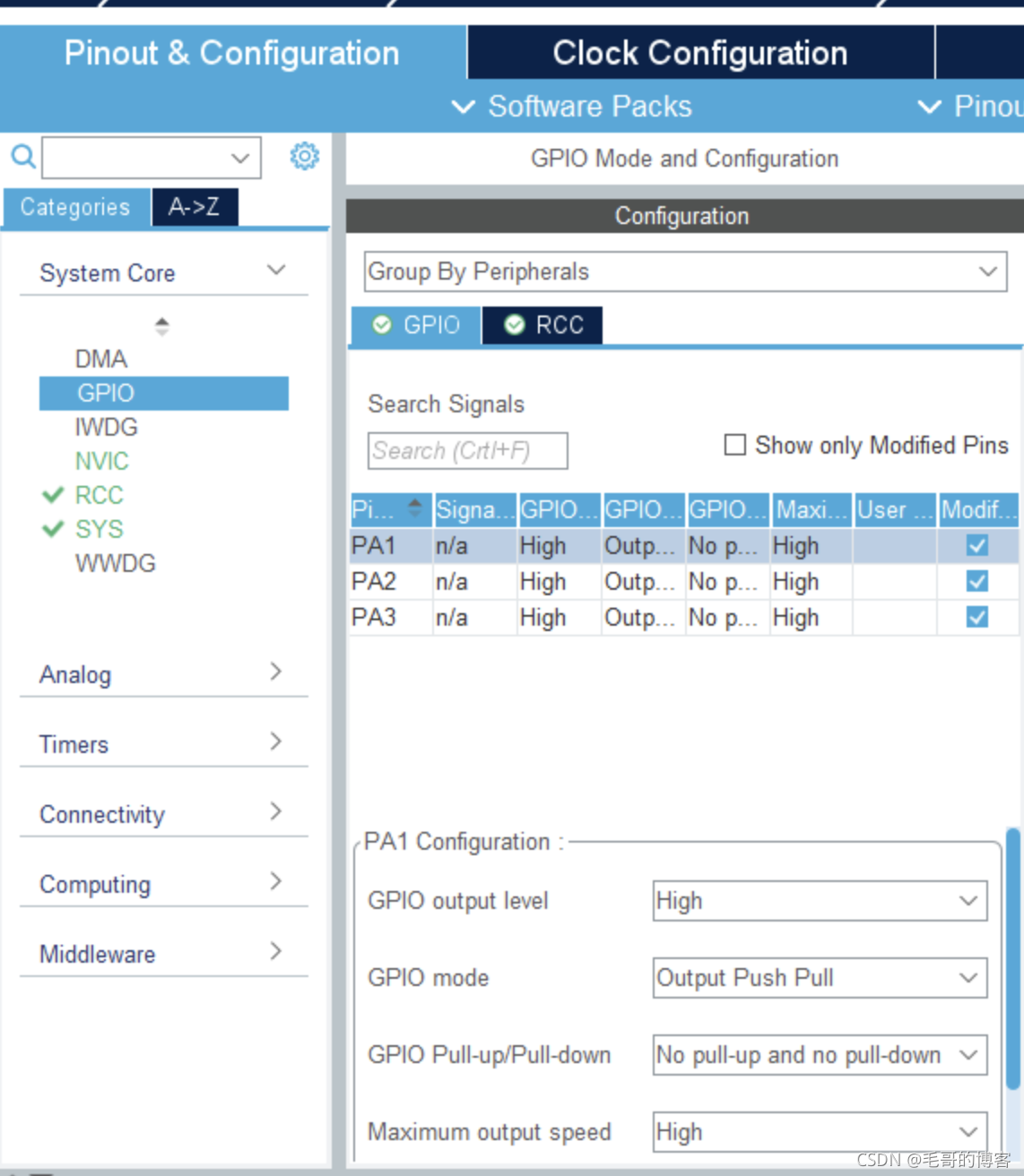

这里和上次实验一样，初始状态设置为高电平High（默认所有灯不亮），GPIO模式为推挽输出，GPIO Pull-up/Pull-down设置为No pull-up and no pull-down，最大输出功率Maximum output speed设置为高速：High（50MHz）。
3.时钟配置（Clock Configuration）
时钟配置可以选择默认设置，也可以根据需求和芯片规格选择自己需要的速率。
4.工程管理（Project Manager）

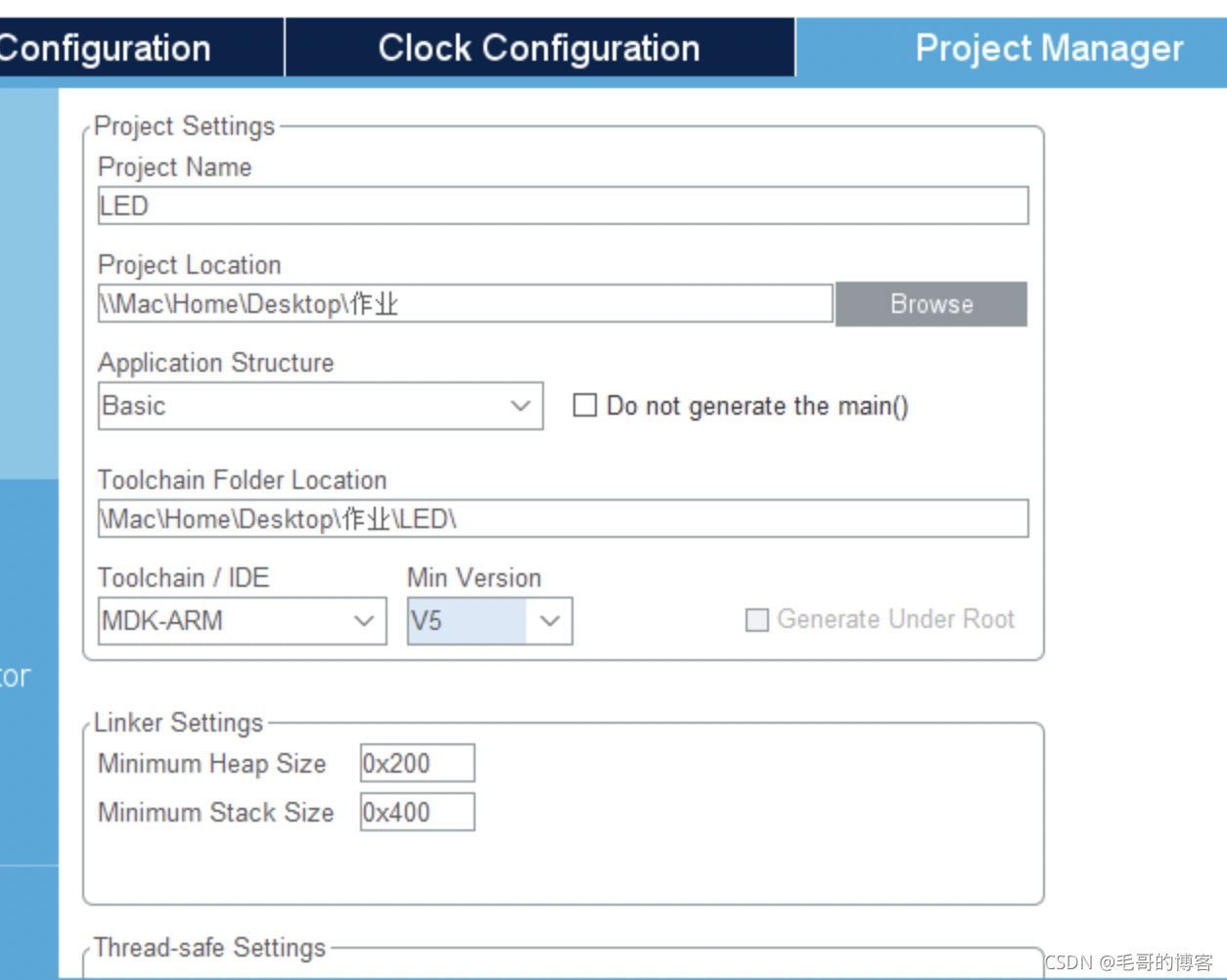

在此页面（Project）可以修改工程基本信息，根据自己需求修改相关信息。如笔者使用的编译器是keil μVision 5，所以选择的编译器是MDK-ARM V5。
此页面各项参数可参考下图。

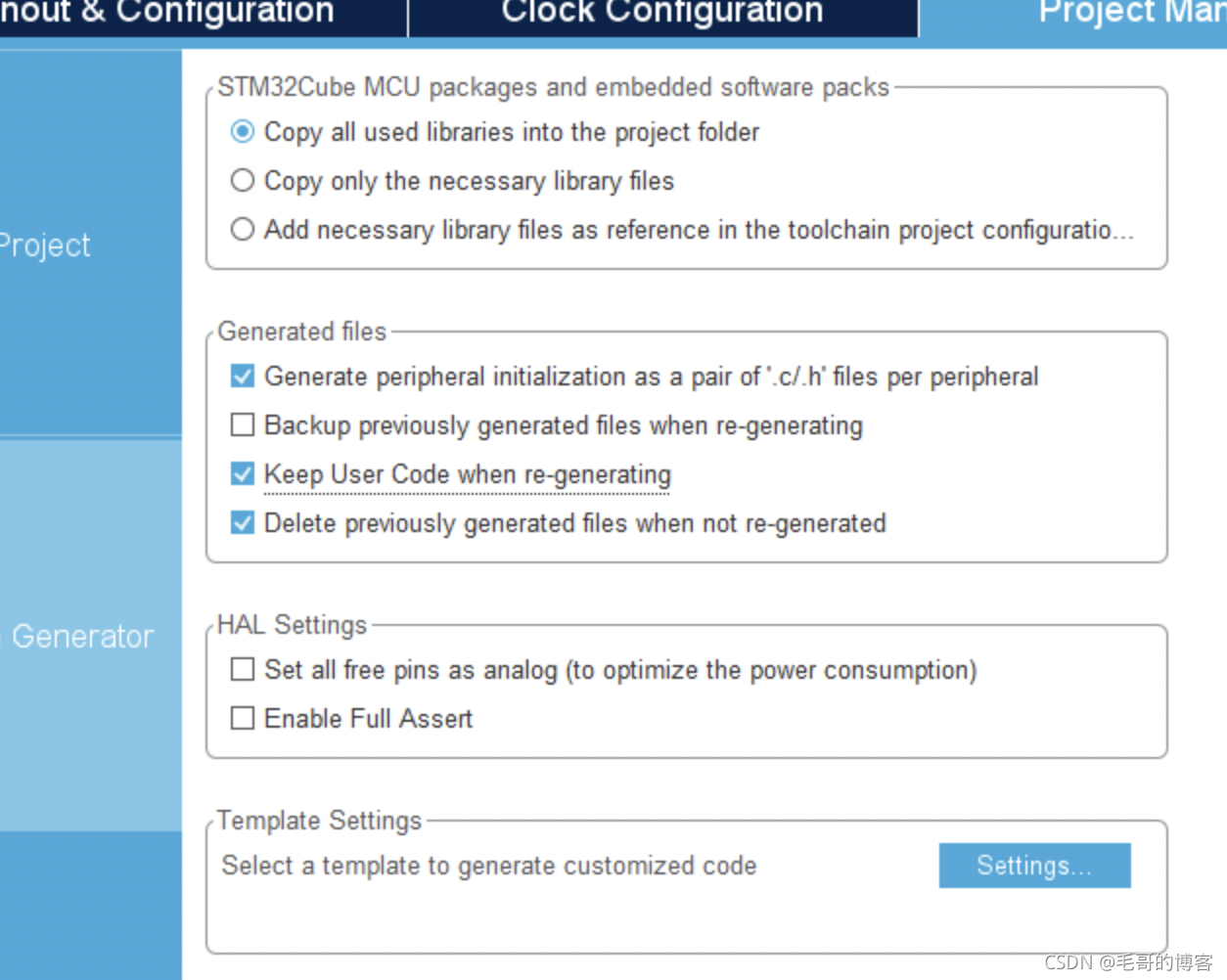

点击左边的Code Generator（代码生成器），可以修改相关设置。
最后点击右上角的GENERATE CODE（生成代码）按钮，生成工程文件可以根据提示打开工程。
5.修改程序

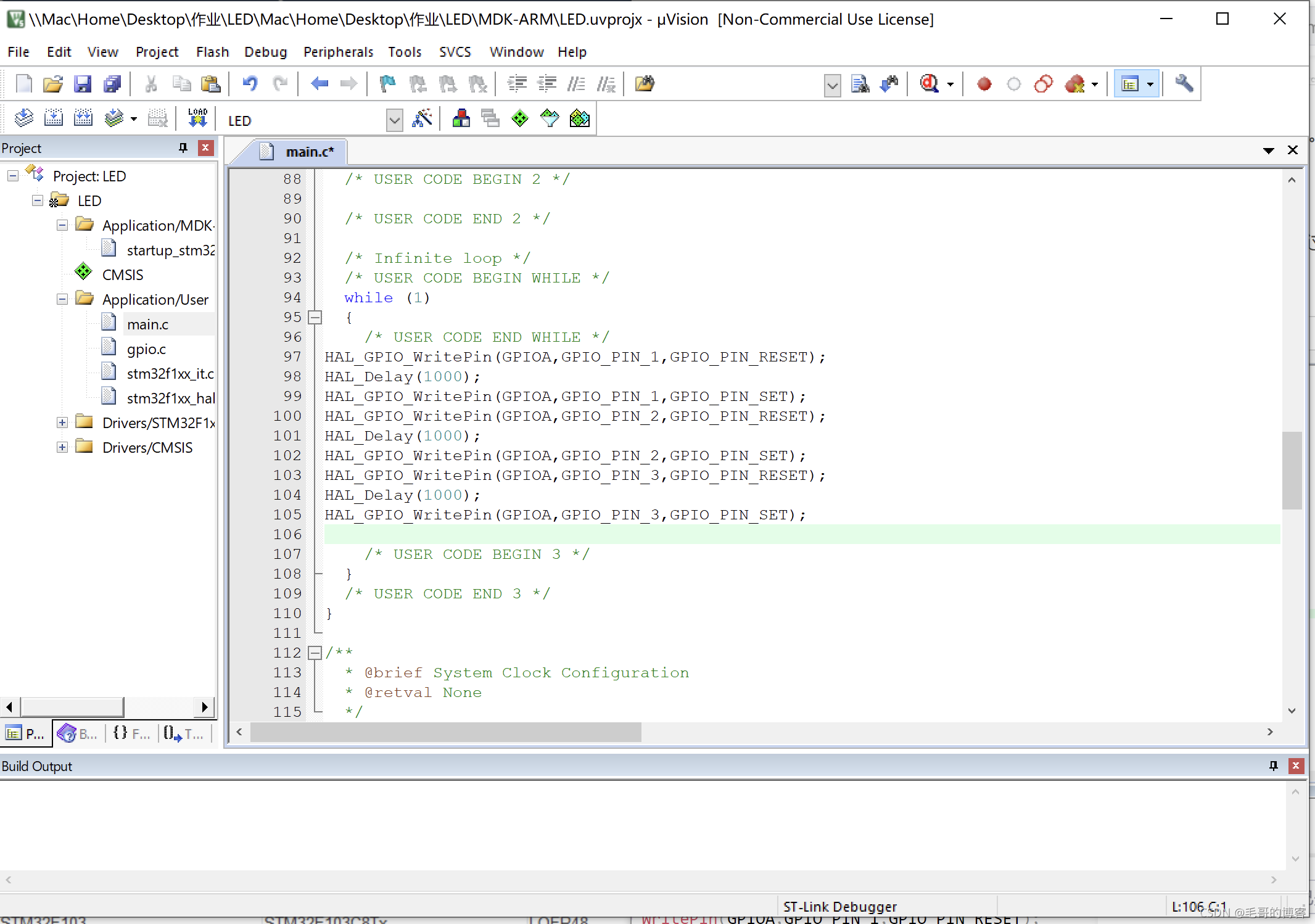

打开main.c主程序，在while(1)循环中添加流水灯效果的代码。实验代码和上一次实验类似，通过控制引脚的电压来实现流水灯效果，实验电路图和相关资料请读者在上一篇博客中查看。(29条消息) STM32F103C8T6点亮LED流水灯_afadgfansfa的博客-CSDN博客https://blog.csdn.net/afadgfansfa/article/details/120935255?spm=1001.2014.3001.5502
?6.调试检查

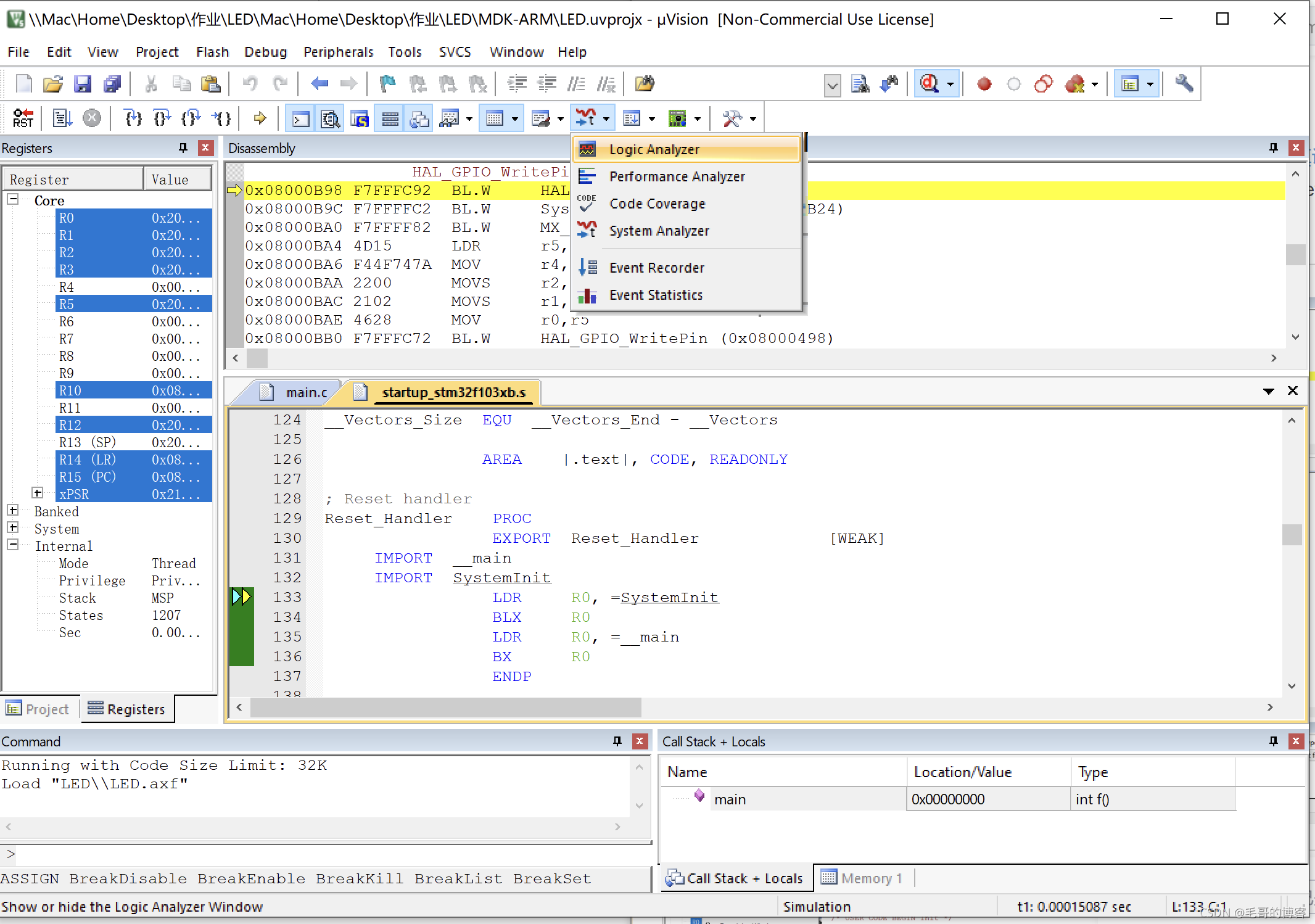

关于如何在keil中调试，可以参考Keil下STM32的c语言和汇编语言的混合编程_afadgfansfa的博客-CSDN博客https://blog.csdn.net/afadgfansfa/article/details/120728723?spm=1001.2014.3001.5502在调试窗口，点击System Analyzer Windows按钮，或者在View菜单栏下选择Analyzer Windows，从中选择logic Analyzer.

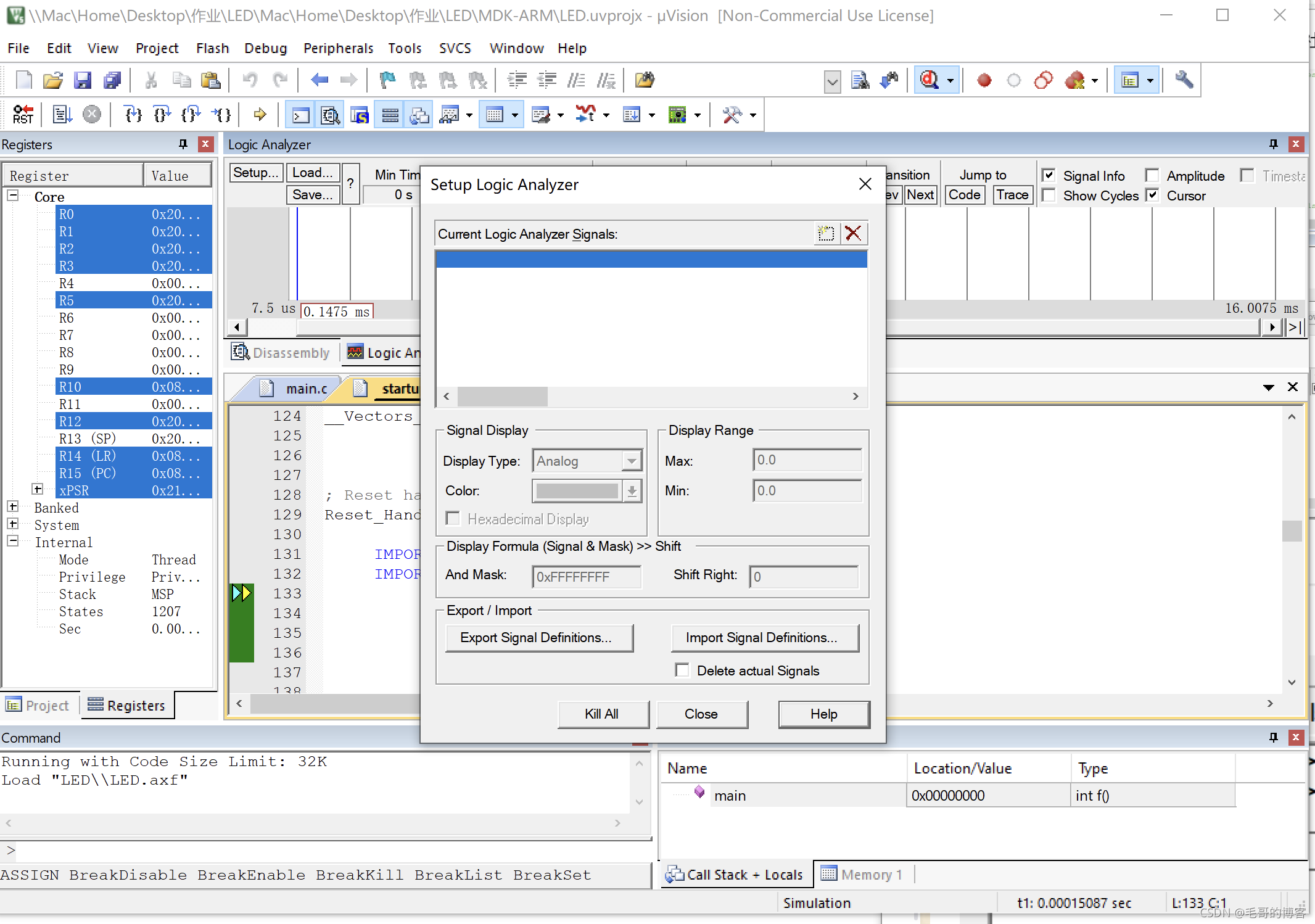

?点击Setup

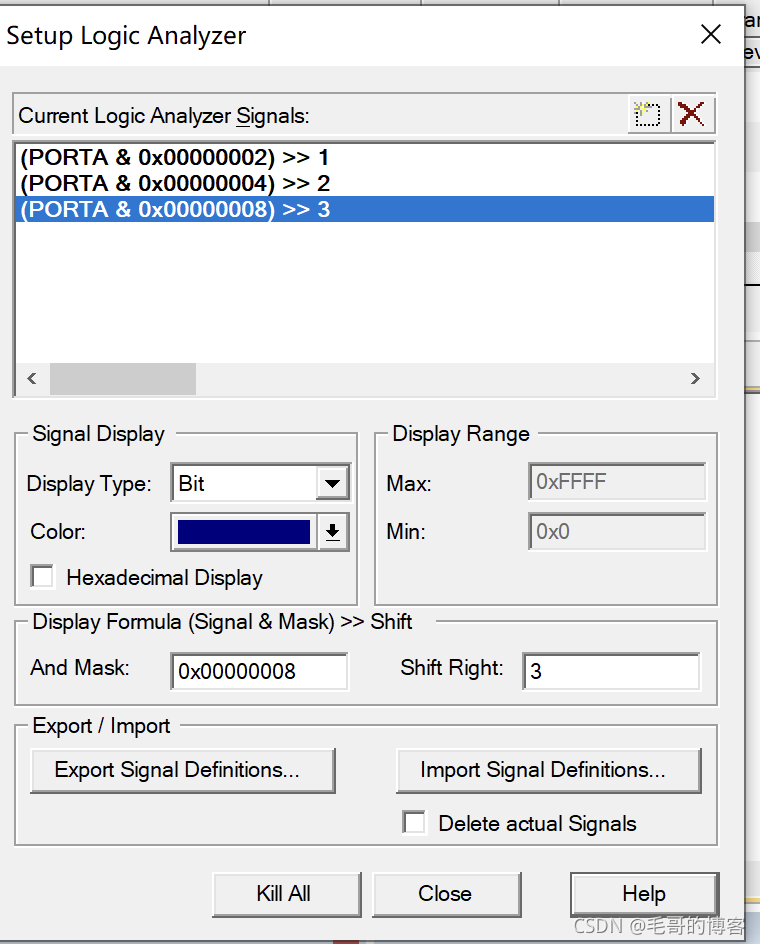

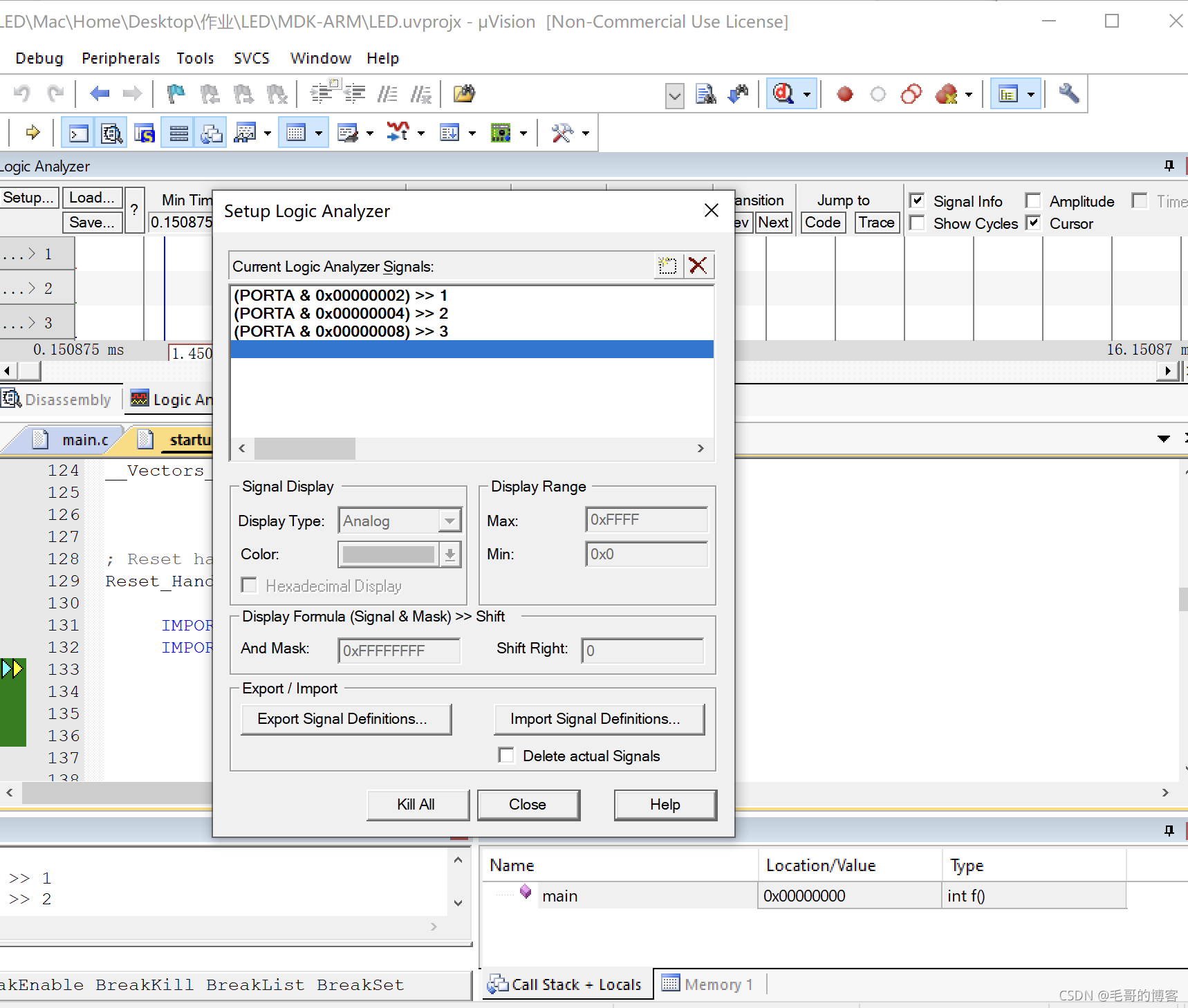

?分别输入三个引脚的地址，即PORTA.1、PORTA.2和PORTA.3。
将显示类型全部改为Bit。?
?关闭后，点击运行。

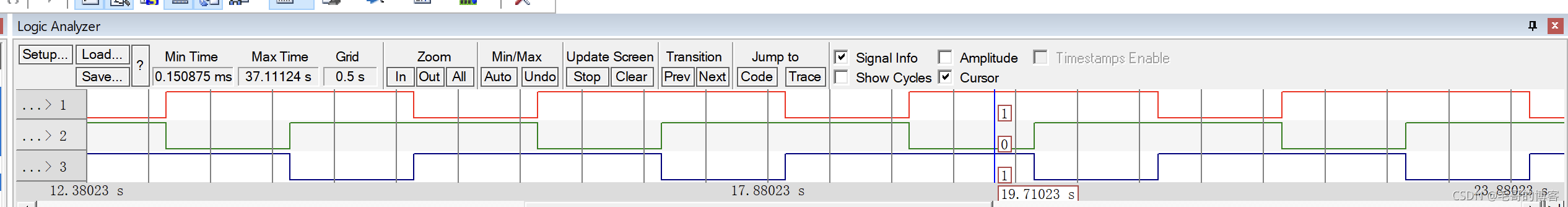

观察波形，符合预期，实验成功。
四、总结
本次实验内容较多，但是本篇博客的步骤应该是比较清晰的。有错误请指出。
