1、简介

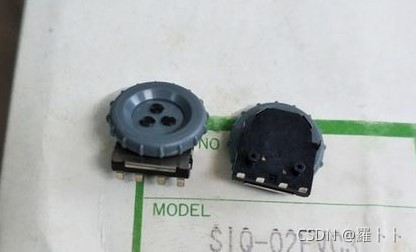

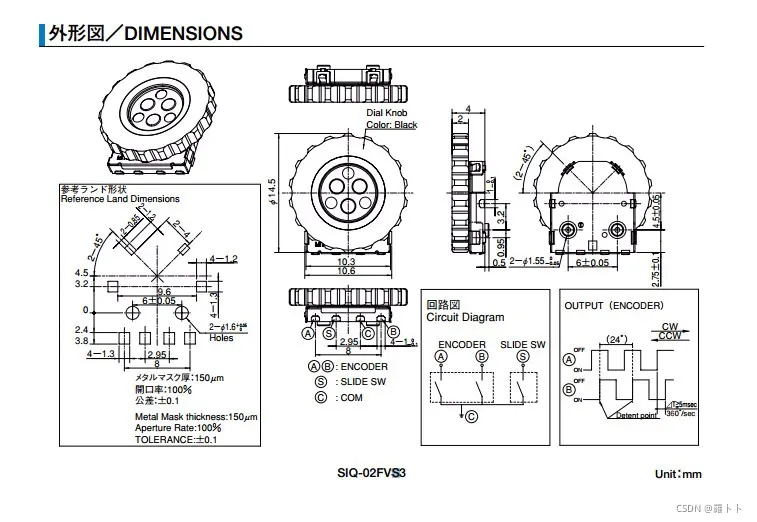

先上两张图第一张是淘宝实拍图,第二张是结构图上面标明了引脚和输出逻辑。 这是一个波轮编码器,应用在相机等电子设备上。通过滚动这个编码器会发出脉冲。 ![淘宝实拍图](https://img-blog.csdnimg.cn/65a0234ca3764a5286f63261617938ca.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_16,color_FFFFFF,t_70,g_se,x_16#pic_center) ![请添加图片描述](https://img-blog.csdnimg.cn/8f2725cb4ad1484097d5c3d411bad865.webp?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_10,color_FFFFFF,t_70,g_se,x_16)
2、硬件连接

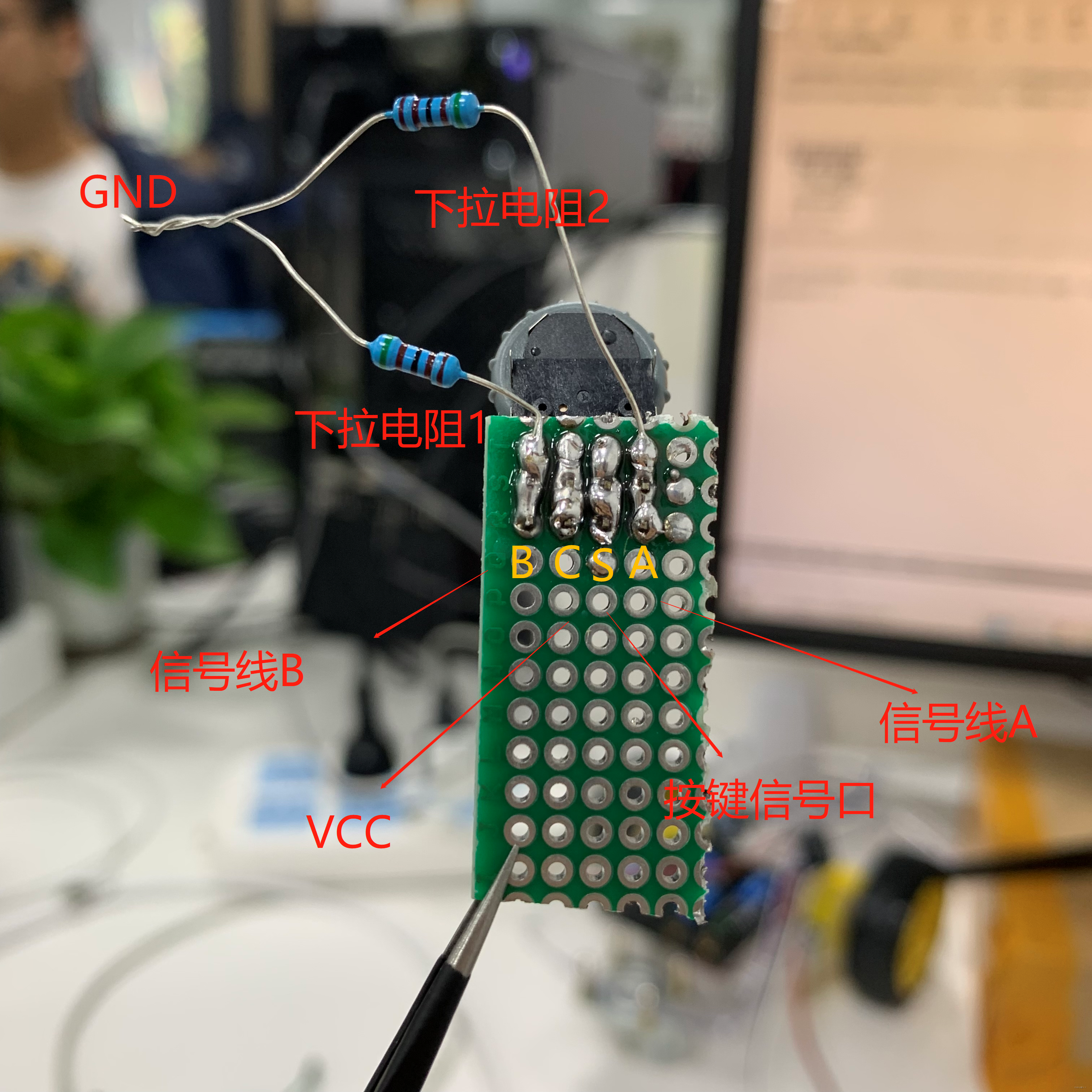

根据结构图可以看出引脚由左至右为A S C B。AB代表编码器的信号输出引脚,S代表开关信号输出引脚(此拨盘编码器从垂直方向可以被按下触发电平信号),C为COM口,需要VCC
![在这里插入图片描述](https://img-blog.csdnimg.cn/22e6a795e8e44e59a6547d5dec163246.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/393f54172c7b459ea92e3504a3fce100.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_5,color_FFFFFF,t_50,g_se,x_16)

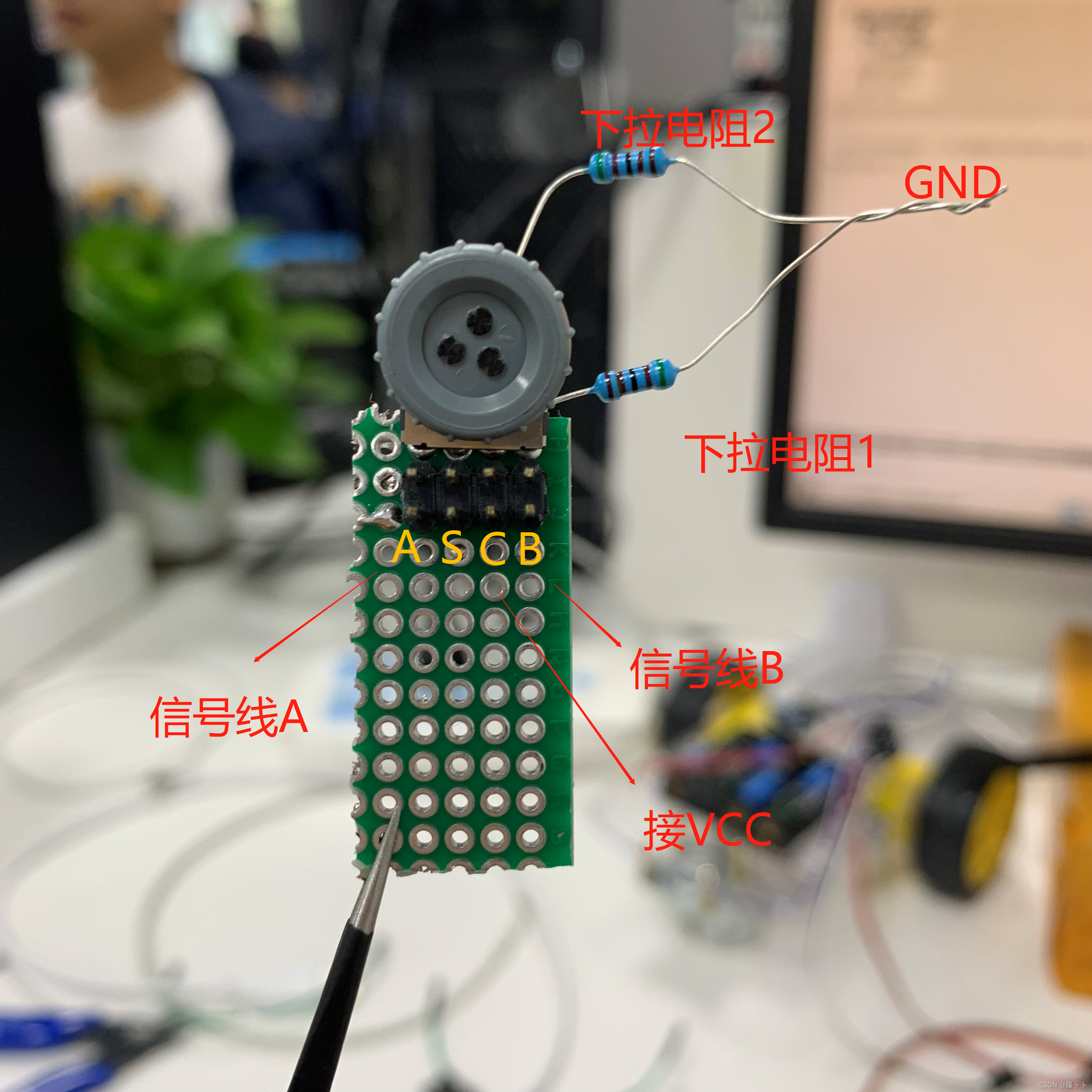

需要对A和B信号口进行下拉(通俗:AB各接一个电阻,然后捏在一起一同连接到GND)
![在这里插入图片描述](https://img-blog.csdnimg.cn/2b7f1ceb4dc1474aadf0168f890c06c8.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_20,color_FFFFFF,t_70,g_se,x_16)
![在这里插入图片描述](https://img-blog.csdnimg.cn/235726c49f954a1f8cfa96e86e17ca0b.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_20,color_FFFFFF,t_70,g_se,x_16)
3、软件测试
硬件:stm32f103zet6 外设:TFTLCD 程序说明:使用单片机的TIM4 CH1(PB6)和CH2(PB7)做脉冲输入口,A接PB6和B接PB7,利用单片机做正交解码。
void TIM4_Mode_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_ICInitTypeDef TIM_ICInitStructure;
NVIC_InitTypeDef NVIC_InitStructure;
//PB6 ch1 A,PB7 ch2
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);//使能TIM4时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//使能GPIOA时钟
GPIO_StructInit(&GPIO_InitStructure);//将GPIO_InitStruct中的参数按缺省值输入
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//PA6 PA7浮空输入
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
TIM_DeInit(TIM4);
TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
TIM_TimeBaseStructure.TIM_Period = 15*4; //设定计数器重装值 TIMx_ARR = 359*4
TIM_TimeBaseStructure.TIM_Prescaler = 0; //TIM3时钟预分频值
TIM_TimeBaseStructure.TIM_ClockDivision =TIM_CKD_DIV1 ;//设置时钟分割T_dts = T_ck_int
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数
TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);
TIM_EncoderInterfaceConfig(TIM4, TIM_EncoderMode_TI12, TIM_ICPolarity_BothEdge ,TIM_ICPolarity_BothEdge);//使能编码器模式3,上升下降都计数
TIM_ICStructInit(&TIM_ICInitStructure);//将结构体中的内容缺省输入
TIM_ICInitStructure.TIM_ICFilter = 6; //选择输入比较滤波器 值=1~16
TIM_ICInit(TIM4, &TIM_ICInitStructure);//将TIM_ICInitStructure中的指定参数初始化TIM4
// TIM_ARRPreloadConfig(TIM4, ENABLE);//使能预装载值
TIM_ClearFlag(TIM4, TIM_FLAG_Update);//清除TIM4的更新标志位
TIM_ITConfig(TIM4, TIM_IT_Update, ENABLE);//运行更新中断
//Reset counter
TIM4->CNT = 0;//
TIM_Cmd(TIM4, ENABLE); //启动TIM4定时器
}
void TIM4_IRQHandler(void)
{
if(TIM4->SR&0x0001)//溢出中断
{
;
}
TIM4->SR&=~(1<<0);//清除终端标志位
}
附上代码完整工程链接
https://download.csdn.net/download/lowbob/35140402
4、现象

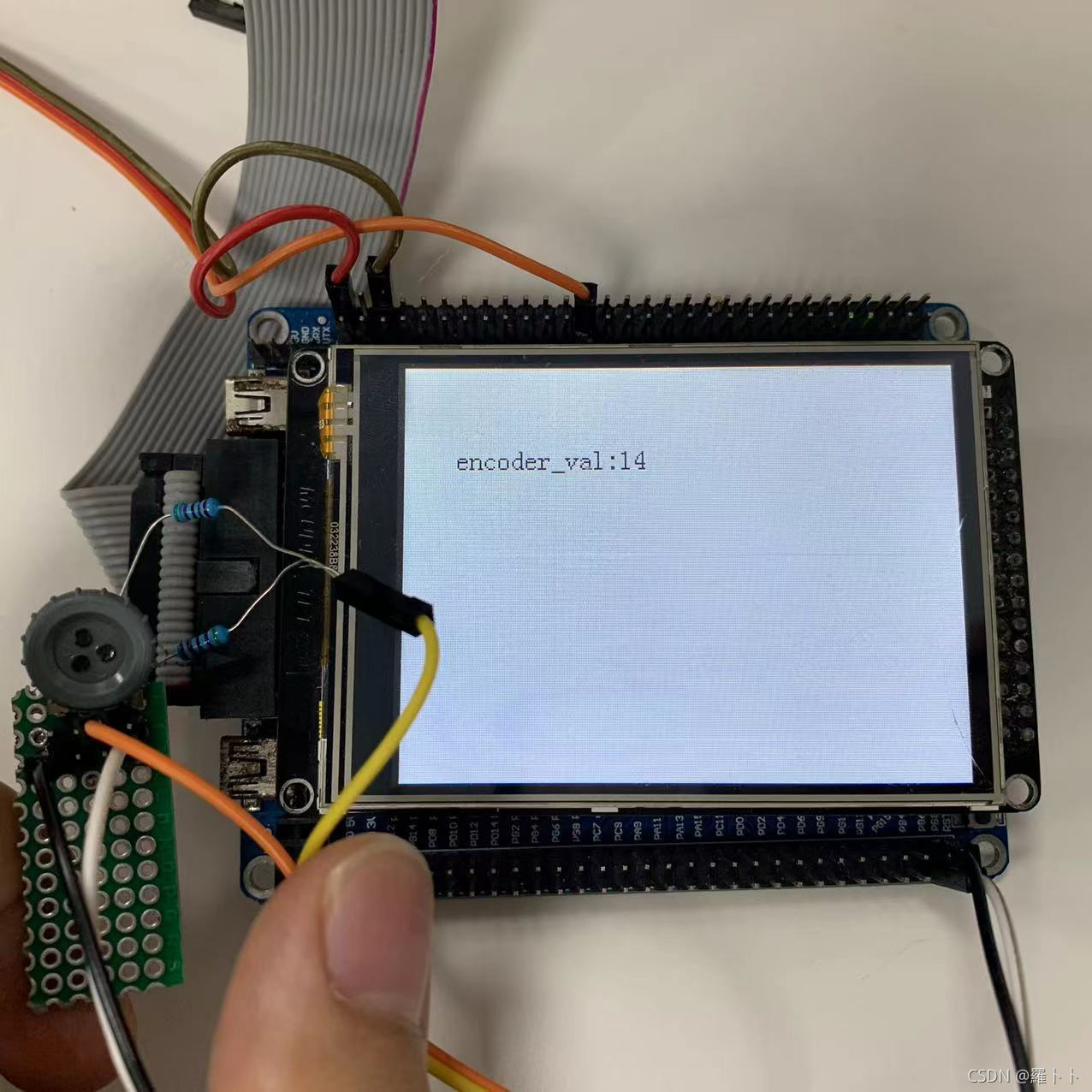

每波动一次波轮正转计数会加一,反之减一,总数为15。 可以修改TIM_TimeBaseStructure.TIM_Period = 15*4; //设定计数器重装值 TIMx_ARR = 15*4 这里的15 来修改总数。

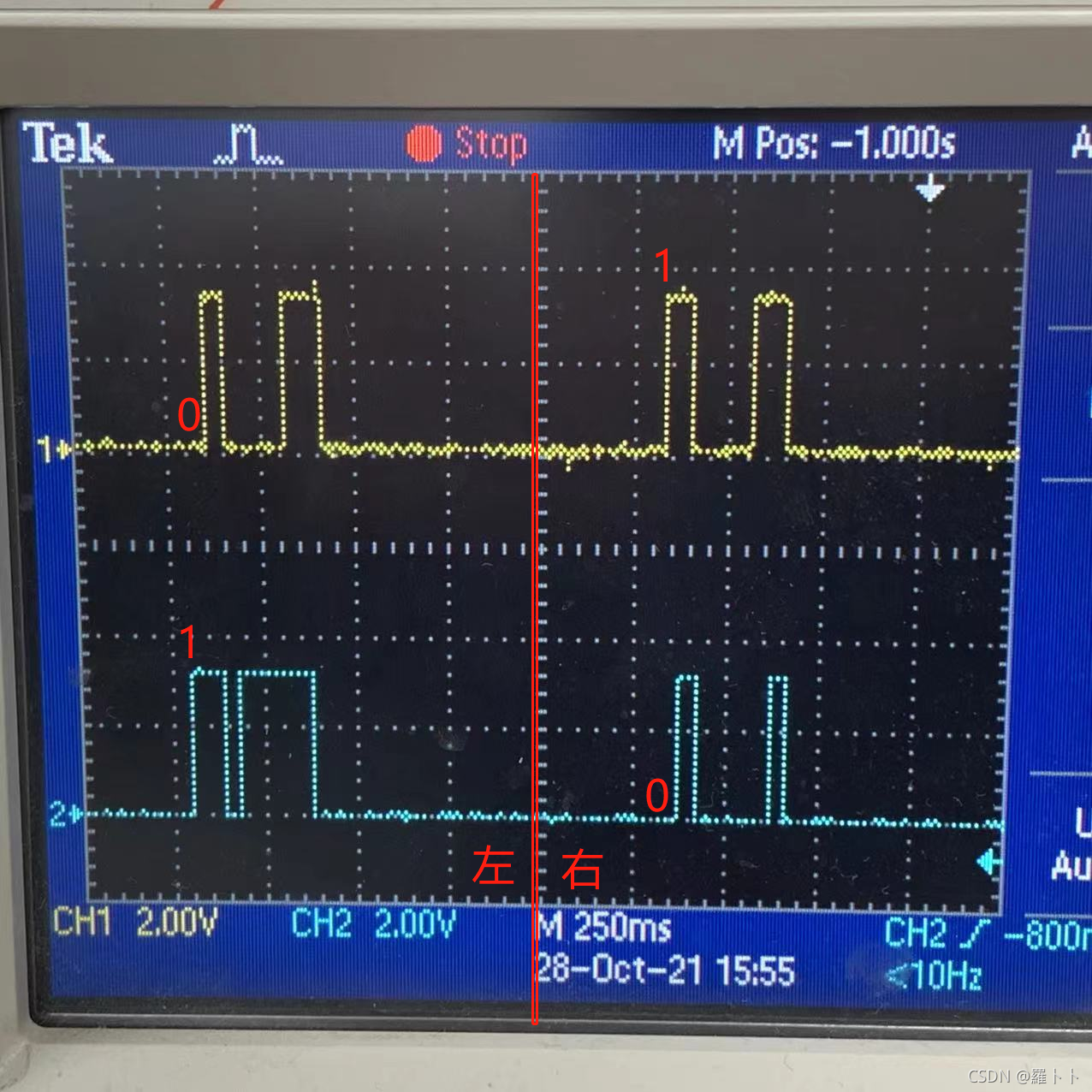

![请添加图片描述](https://img-blog.csdnimg.cn/0d16095cefb14c1e9e8685891e4fcb28.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_20,color_FFFFFF,t_70,g_se,x_16) 将波轮编码器输出的信号接上示波器,我用手拨动波轮正反转,可以发现左边蓝色信号的上升沿比黄色的提前,那么这一组信号记作01信号,右边黄色信号比蓝色信号的上升沿提前,记作10信号。由此可以来界定是正转还是反转。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/57300871ad314930b399174bcfc4f390.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA576F5Y2c5Y2c,size_20,color_FFFFFF,t_70,g_se,x_16)
|
