原理

想必大家肯定都看过很多类似的博客了，中断的概念应该都有一定了解了，那我这里也就不多赘述了。（好吧，是我太懒了。）
那么，就直接根据原理图讲外部中断吧——
来源：我自己：)

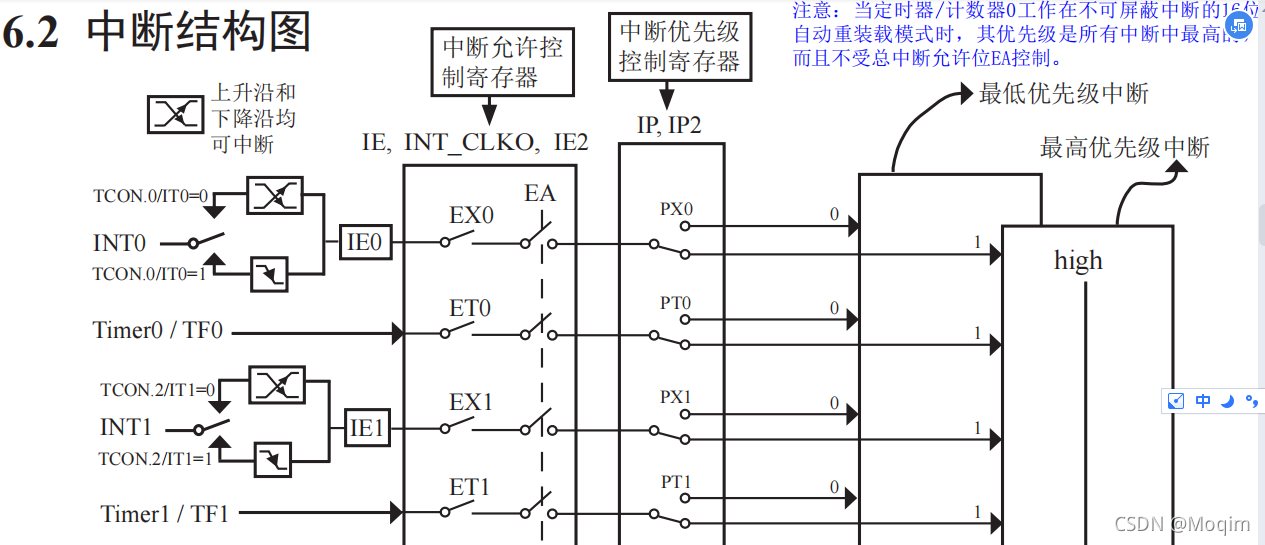

首先，先认一下外部中断的端口——
上图中有四个端口：INT0、Timer0、INT1、Timer1；
其中 INT0 为外部中断0，INT1 为外部中断1；
Timer0 为定时器0、Timer1 为定时器1。

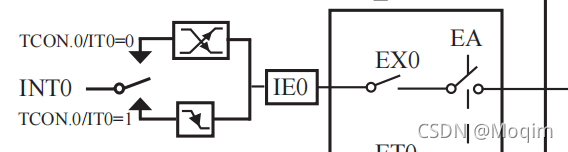

先看外部中断0 INT0 ——
来源：我自己：)
首先，开关 TCON 有上、下两个接口，上面的是“上升沿和下降沿均可触发”，下面的是“只能下降沿触发”。即，当TCON为高电平时，只能下降沿触发，TCON为低电平时，上升沿和下降沿均可。

来源：我自己：)

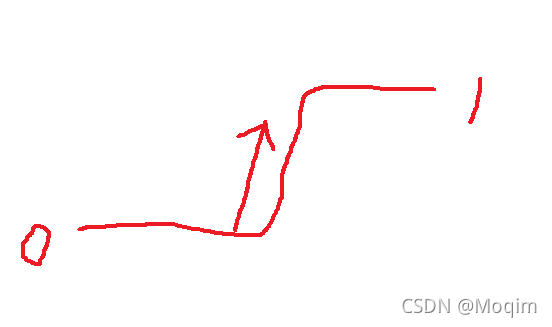

上升沿，就是电压从低电平到高电平的过程。

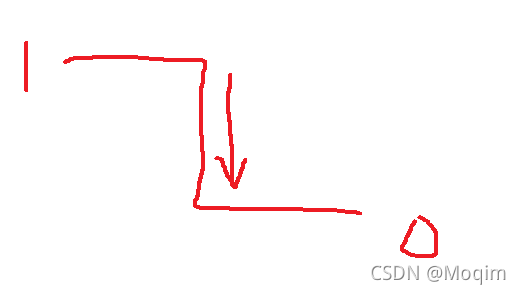

下降沿，就是从高电平到低电平的过程。

上升沿或下降沿一般都是通过按键来触发，后面会讲到，这里就先不深入讲解。

来源：我自己：)
接着，就是一个开关 EX0 和开关 EA，都让他们为高电平即为导通了。
（EX0 为外部中断0允许位，使其为高电平，代表允许外部中断0进行中断；
EA 为总中断允许位，使其为高电平，代表允许存在中断。）

所以初始化的代码即为——

void INT0_Init(void){ //这个函数名其实可以随便写啦，只是这样更好看
 TCON = 0; //上升沿或下降沿均可触发   或TCON = 1;//只能下降沿触发
 EX0 = 1;  //允许外部中断0中断
 EA = 1;   //允许中断存在
}

接下来介绍一下“管脚复用”——
由于单片机的管脚较少，所以有些地方的管脚会有很多功能。
来源：我自己：)

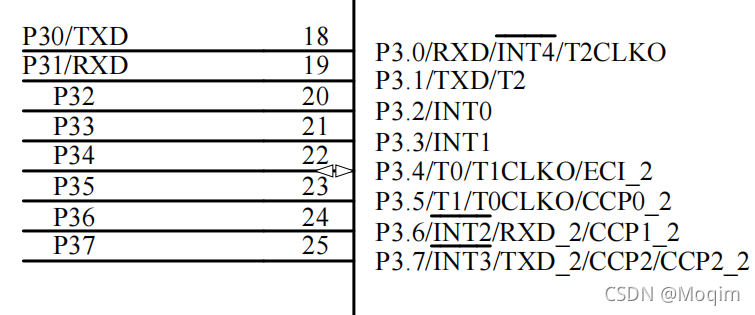

比如这个“IAP15F2K61S2”的原理图，INT0 与 P3.2是管脚复用，而 P3.2 我们之前学到是按键里会用到的。
所以，当我们写外部中断0时，触发这个外部中断的条件就是用按键触发，一般都是用独立按键（毕竟矩阵按键还要判断啥的也麻烦。），所以对应的，触发外部中断0的就是按键 S5.而一般按下按键都是下降沿，所以一般 TCON 都写为高电平。

外部中断1、2、3、4的都一样的原理，就不再赘述了。

最后，这个中断的运行代码是要加上一个中断号的，例——

void INT0_handle(void) interrupt 0{

}

interrupt 0就代表外部中断0.

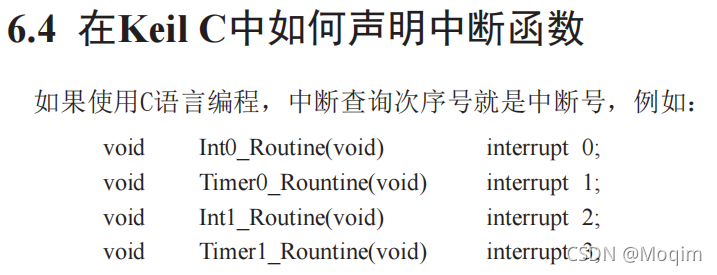

中断号表如下——
来源：我自己：)
（目前最多就学到这里，串口的还没学。）

代码

假设，写一个外部中断0让LED灯右移的代码。

//外部中断0初始化
void INT0_Init(void){
  TCON = 1;   //只允许下降沿触发
  EX0 = 1;    //中断外部中断0中断
  EA = 1;     //允许存在中断
}

//触发后的运行程序
void INT0_handle(void) interrupt 0{
  led = _cror_(led,1);
}
