目录
一、了解串口协议
? ?串口通信指串口按位（bit）发送和接收字节。尽管比特字节（byte）的串行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。串口通信协议是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。
? ? ?RS-232（ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。RS-232只限于PC串口和设备间点对点的通信。RS-232串口通信最远距离是50英尺。
二、USART串口通讯
? ?通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于 USART 还有一UART(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用的串口通信基本都是 UART。
? ?串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数
据信息、停止信息，可能还有校验信息。USART 就是对这些传输参数有具体规定，当然也
不是只有唯一一个参数值，很多参数值都可以自定义设置，只是增强它的兼容性。
三、串口输出“hello windows!”
Ⅰ、 主要内容
题：完成一个STM32的USART串口通讯程序（查询方式即可，暂不要求采用中断方式），要求：
1）设置波特率为115200，1位停止位，无校验位；
2）STM32系统给上位机（win10）连续发送“hello windows！”。win10采用“串口助手”工具接收。
Ⅱ、实验所需软件
- 野火多功能调试助手
- CH34_Install_Windows_v3_4
- mcuisp
- keil uVision 5
Ⅲ、 实验器件
1、stm32核心板103f一块
2、usb转串口一块
3、面包板一块，导线若干
Ⅳ、代码编写

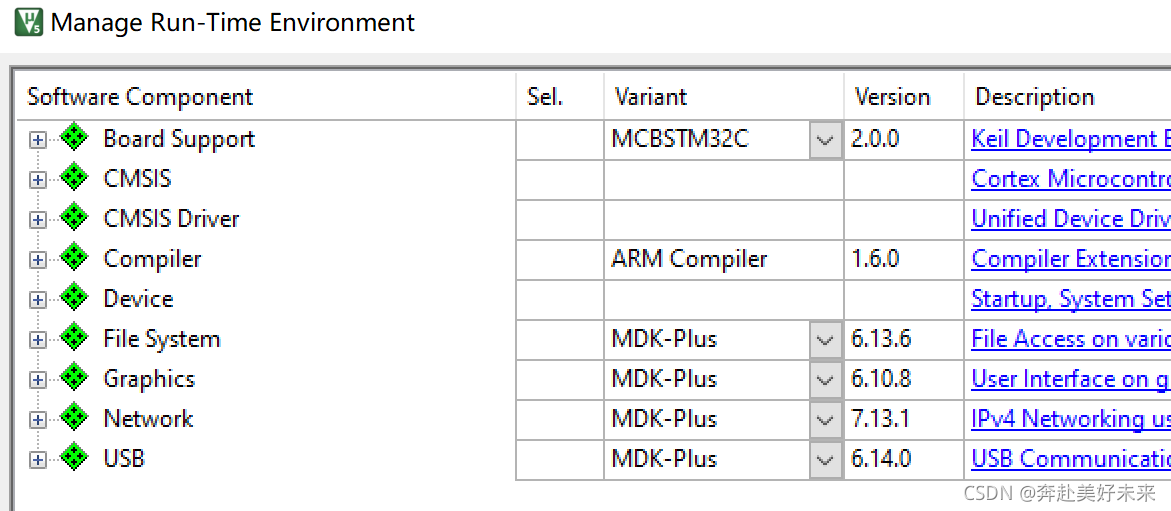

①打开keil uVision 5，建立一个新的工程选择“stm32F103c8”芯片，在选择运行环境时直接next，不用勾选，如下图所示：
?②接下来在工程中添加一个asm汇编文件，并添加以下代码（在设置编译环境时，记得在“output”页面下勾选生成HEX文件） ：
;RCC寄存器地址映像
RCC_BASE EQU 0x40021000
RCC_CR EQU (RCC_BASE + 0x00)
RCC_CFGR EQU (RCC_BASE + 0x04)
RCC_CIR EQU (RCC_BASE + 0x08)
RCC_APB2RSTR EQU (RCC_BASE + 0x0C)
RCC_APB1RSTR EQU (RCC_BASE + 0x10)
RCC_AHBENR EQU (RCC_BASE + 0x14)
RCC_APB2ENR EQU (RCC_BASE + 0x18)
RCC_APB1ENR EQU (RCC_BASE + 0x1C)
RCC_BDCR EQU (RCC_BASE + 0x20)
RCC_CSR EQU (RCC_BASE + 0x24)
;AFIO寄存器地址映像
AFIO_BASE EQU 0x40010000
AFIO_EVCR EQU (AFIO_BASE + 0x00)
AFIO_MAPR EQU (AFIO_BASE + 0x04)
AFIO_EXTICR1 EQU (AFIO_BASE + 0x08)
AFIO_EXTICR2 EQU (AFIO_BASE + 0x0C)
AFIO_EXTICR3 EQU (AFIO_BASE + 0x10)
AFIO_EXTICR4 EQU (AFIO_BASE + 0x14)
;GPIOA寄存器地址映像
GPIOA_BASE EQU 0x40010800
GPIOA_CRL EQU (GPIOA_BASE + 0x00)
GPIOA_CRH EQU (GPIOA_BASE + 0x04)
GPIOA_IDR EQU (GPIOA_BASE + 0x08)
GPIOA_ODR EQU (GPIOA_BASE + 0x0C)
GPIOA_BSRR EQU (GPIOA_BASE + 0x10)
GPIOA_BRR EQU (GPIOA_BASE + 0x14)
GPIOA_LCKR EQU (GPIOA_BASE + 0x18)
;GPIO C口控制
GPIOC_BASE EQU 0x40011000
GPIOC_CRL EQU (GPIOC_BASE + 0x00)
GPIOC_CRH EQU (GPIOC_BASE + 0x04)
GPIOC_IDR EQU (GPIOC_BASE + 0x08)
GPIOC_ODR EQU (GPIOC_BASE + 0x0C)
GPIOC_BSRR EQU (GPIOC_BASE + 0x10)
GPIOC_BRR EQU (GPIOC_BASE + 0x14)
GPIOC_LCKR EQU (GPIOC_BASE + 0x18)
;串口1控制
USART1_BASE EQU 0x40013800
USART1_SR EQU (USART1_BASE + 0x00)
USART1_DR EQU (USART1_BASE + 0x04)
USART1_BRR EQU (USART1_BASE + 0x08)
USART1_CR1 EQU (USART1_BASE + 0x0c)
USART1_CR2 EQU (USART1_BASE + 0x10)
USART1_CR3 EQU (USART1_BASE + 0x14)
USART1_GTPR EQU (USART1_BASE + 0x18)
;NVIC寄存器地址
NVIC_BASE EQU 0xE000E000
NVIC_SETEN EQU (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI EQU (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL EQU (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR EQU (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0 EQU 0xE000E100
SETENA1 EQU 0xE000E104
;SysTick寄存器地址
SysTick_BASE EQU 0xE000E010
SYSTICKCSR EQU (SysTick_BASE + 0x00)
SYSTICKRVR EQU (SysTick_BASE + 0x04)
;FLASH缓冲寄存器地址映像
FLASH_ACR EQU 0x40022000
;SCB_BASE EQU (SCS_BASE + 0x0D00)
MSP_TOP EQU 0x20005000
;主堆栈起始值
PSP_TOP EQU 0x20004E00
;进程堆栈起始值
BitAlias_BASE EQU 0x22000000
;位带别名区起始地址
Flag1 EQU 0x20000200
b_flas EQU (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s EQU (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI EQU 0x20000204
DlyJ EQU 0x20000208
DlyK EQU 0x2000020C
SysTim EQU 0x20000210
;常数定义
Bit0 EQU 0x00000001
Bit1 EQU 0x00000002
Bit2 EQU 0x00000004
Bit3 EQU 0x00000008
Bit4 EQU 0x00000010
Bit5 EQU 0x00000020
Bit6 EQU 0x00000040
Bit7 EQU 0x00000080
Bit8 EQU 0x00000100
Bit9 EQU 0x00000200
Bit10 EQU 0x00000400
Bit11 EQU 0x00000800
Bit12 EQU 0x00001000
Bit13 EQU 0x00002000
Bit14 EQU 0x00004000
Bit15 EQU 0x00008000
Bit16 EQU 0x00010000
Bit17 EQU 0x00020000
Bit18 EQU 0x00040000
Bit19 EQU 0x00080000
Bit20 EQU 0x00100000
Bit21 EQU 0x00200000
Bit22 EQU 0x00400000
Bit23 EQU 0x00800000
Bit24 EQU 0x01000000
Bit25 EQU 0x02000000
Bit26 EQU 0x04000000
Bit27 EQU 0x08000000
Bit28 EQU 0x10000000
Bit29 EQU 0x20000000
Bit30 EQU 0x40000000
Bit31 EQU 0x80000000
;向量表
AREA RESET, DATA, READONLY
DCD MSP_TOP ;初始化主堆栈
DCD Start ;复位向量
DCD NMI_Handler ;NMI Handler
DCD HardFault_Handler ;Hard Fault Handler
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD 0
DCD SysTick_Handler ;SysTick Handler
SPACE 20 ;预留空间20字节
;代码段
AREA |.text|, CODE, READONLY
;主程序开始
ENTRY
;指示程序从这里开始执行
Start
;时钟系统设置
ldr r0, =RCC_CR
ldr r1, [r0]
orr r1, #Bit16
str r1, [r0]
;开启外部晶振使能
;启动外部8M晶振
ClkOk
ldr r1, [r0]
ands r1, #Bit17
beq ClkOk
;等待外部晶振就绪
ldr r1,[r0]
orr r1,#Bit17
str r1,[r0]
;FLASH缓冲器
ldr r0, =FLASH_ACR
mov r1, #0x00000032
str r1, [r0]
;设置PLL锁相环倍率为7,HSE输入不分频
ldr r0, =RCC_CFGR
ldr r1, [r0]
orr r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
orr r1, #Bit10
str r1, [r0]
;启动PLL锁相环
ldr r0, =RCC_CR
ldr r1, [r0]
orr r1, #Bit24
str r1, [r0]
PllOk
ldr r1, [r0]
ands r1, #Bit25
beq PllOk
;选择PLL时钟作为系统时钟
ldr r0, =RCC_CFGR
ldr r1, [r0]
orr r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
orr r1, #Bit10
orr r1, #Bit1
str r1, [r0]
;其它RCC相关设置
ldr r0, =RCC_APB2ENR
mov r1, #(Bit14 :OR: Bit4 :OR: Bit2)
str r1, [r0]
;IO端口设置
ldr r0, =GPIOC_CRL
ldr r1, [r0]
orr r1, #(Bit28 :OR: Bit29)
;PC.7输出模式,最大速度50MHz
and r1, #(~Bit30 & ~Bit31)
;PC.7通用推挽输出模式
str r1, [r0]
;PA9串口0发射脚
ldr r0, =GPIOA_CRH
ldr r1, [r0]
orr r1, #(Bit4 :OR: Bit5)
;PA.9输出模式,最大速度50MHz
orr r1, #Bit7
and r1, #~Bit6
;10：复用功能推挽输出模式
str r1, [r0]
ldr r0, =USART1_BRR
mov r1, #0x271
str r1, [r0]
;配置波特率-> 115200
ldr r0, =USART1_CR1
mov r1, #0x200c
str r1, [r0]
;USART模块总使能 发送与接收使能
;71 02 00 00 2c 20 00 00
;AFIO 参数设置
;Systick 参数设置
ldr r0, =SYSTICKRVR
;Systick装初值
mov r1, #9000
str r1, [r0]
ldr r0, =SYSTICKCSR
;设定,启动Systick
mov r1, #0x03
str r1, [r0]
;NVIC
;ldr r0, =SETENA0
;mov r1, 0x00800000
;str r1, [r0]
;ldr r0, =SETENA1
;mov r1, #0x00000100
;str r1, [r0]
;切换成用户级线程序模式
ldr r0, =PSP_TOP
;初始化线程堆栈
msr psp, r0
mov r0, #3
msr control, r0
;初始化SRAM寄存器
mov r1, #0
ldr r0, =Flag1
str r1, [r0]
ldr r0, =DlyI
str r1, [r0]
ldr r0, =DlyJ
str r1, [r0]
ldr r0, =DlyK
str r1, [r0]
ldr r0, =SysTim
str r1, [r0]
;主循环
main
ldr r0, =Flag1
ldr r1, [r0]
tst r1, #Bit1
;SysTick产生0.5s,置位bit 1
beq main ;0.5s标志还没有置位
;0.5s标志已经置位
ldr r0, =b_05s
;位带操作清零0.5s标志
mov r1, #0
str r1, [r0]
bl LedFlas
mov r0, #'H'
bl send_a_char
mov r0, #'e'
bl send_a_char
mov r0, #'l'
bl send_a_char
mov r0, #'l'
bl send_a_char
mov r0, #'o'
bl send_a_char
mov r0, #' '
bl send_a_char
mov r0, #'w'
bl send_a_char
mov r0, #'o'
bl send_a_char
mov r0, #'r'
bl send_a_char
mov r0, #'l'
bl send_a_char
mov r0, #'d'
bl send_a_char
mov r0, #'\n'
bl send_a_char
b main
;子程序 串口1发送一个字符
send_a_char
push {r0 - r3}
ldr r2, =USART1_DR
str r0, [r2]
b1
ldr r2, =USART1_SR
ldr r2, [r2]
tst r2, #0x40
beq b1
;发送完成(Transmission complete)等待
pop {r0 - r3}
bx lr
;子程序 led闪烁
LedFlas
push {r0 - r3}
ldr r0, =Flag1
ldr r1, [r0]
tst r1, #Bit0
;bit0 闪烁标志位
beq ONLED ;为0 打开led灯
;为1 关闭led灯
ldr r0, =b_flas
mov r1, #0
str r1, [r0]
;闪烁标志位置为0,下一状态为打开灯
;PC.7输出0
ldr r0, =GPIOC_BRR
ldr r1, [r0]
orr r1, #Bit7
str r1, [r0]
b LedEx
ONLED
;为0 打开led灯
ldr r0, =b_flas
mov r1, #1
str r1, [r0]
;闪烁标志位置为1,下一状态为关闭灯
;PC.7输出1
ldr r0, =GPIOC_BSRR
ldr r1, [r0]
orr r1, #Bit7
str r1, [r0]
LedEx
pop {r0 - r3}
bx lr
;异常程序
NMI_Handler
bx lr
HardFault_Handler
bx lr
SysTick_Handler
ldr r0, =SysTim
ldr r1, [r0]
add r1, #1
str r1, [r0]
cmp r1, #500
bcc TickExit
mov r1, #0
str r1, [r0]
ldr r0, =b_05s
;大于等于500次 清零时钟滴答计数器 设置0.5s标志位
;位带操作置1
mov r1, #1
str r1, [r0]
TickExit
bx lr
ALIGN
;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐
END
编译该工程，没有错误?

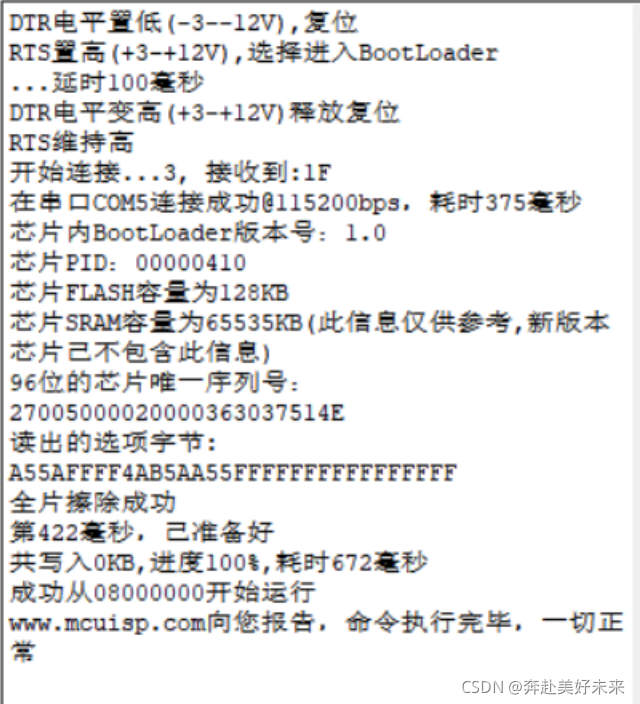

③打开mcuisp，添加刚刚生成的HEX文件，将程序烧录到芯片当中去，具体芯片的连接方式见上一篇博客（记得把与芯片连接的“USB TO TTL” 与电脑连接）；

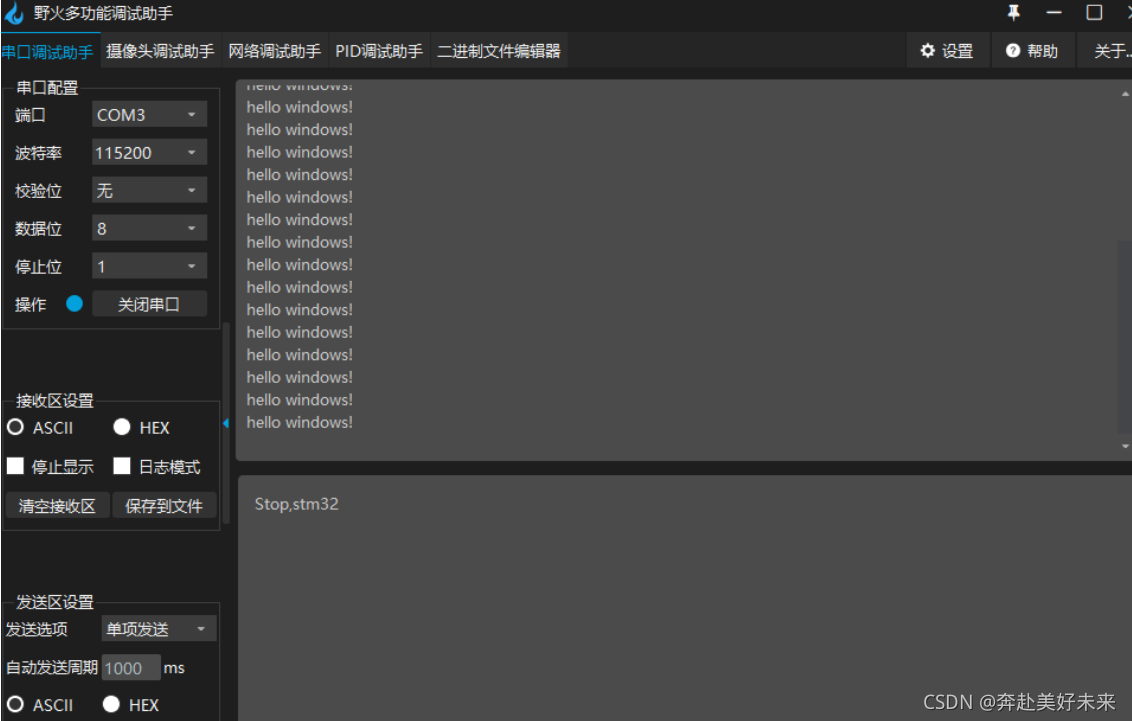

?打开野火多功能调试助手，进行一些设置，如下图所示：
?打开串口后，即可开始发送，选择"Stop,stm32"即可暂停发送，具体如下图所示：
?到这里就结束啦！
四、总结
此次实验实现了通过串口助手用stm32系统给win10系统发送信息的功能，通过此次实验的学习，对于今后的学习有很大的帮助，内容如有不妥之处，请指正！！
五、参考内容
(17条消息) 基于 MDK 创建 STM32 汇编程序：串口输出 Hello world_ssj925319的博客-CSDN博客
