[嵌入式]基于 MDK 创建 STM32 汇编程序：串口输出 Hello world

文章目录

一、实验工具准备

（1）野火串口调试助手

下载地址1：https://sourceforge.net/projects/firetools （境外，sourceforge，包含Windows版本、Ubuntu版本）

下载地址2：链接：https://pan.baidu.com/s/14zEjYNlU-2CjgoR1sI5dSg 提取码：rau0 （百度云下载，包含Windows版本、Ubuntu版本）

下载地址3：https://cloud.embedfire.com/software/FireTools/fireTools-win64-v1.0.1.5.zip （阿里云下载，只含Windows版本）

下载地址4：https://cloud.embedfire.com/software/FireTools/fireTools.deb （阿里云下载，只含Ubuntu版本）

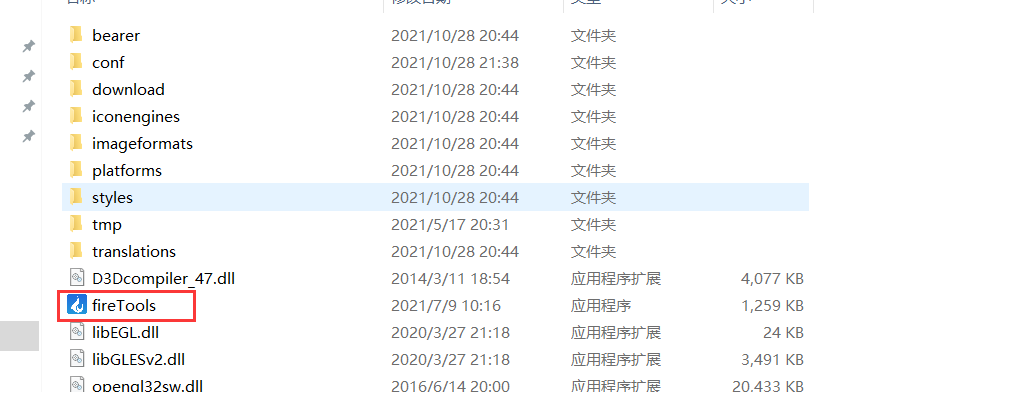

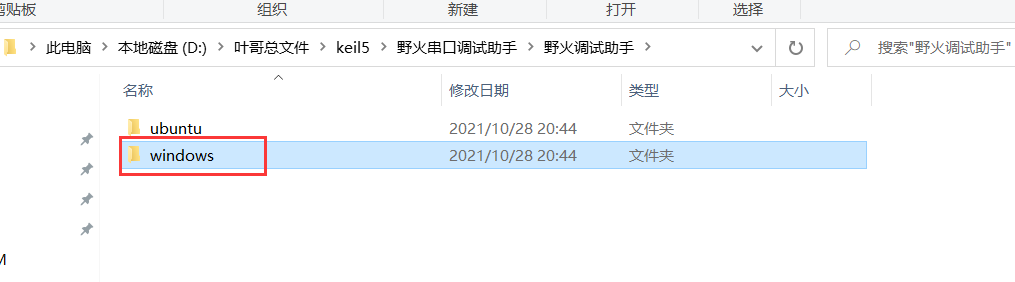

这里我选择百度云下载，下载后将安装包解压，然后选择Windows的调试助手。
在这里插入图片描述
在这里插入图片描述

（2）mcuisp

这个软件在之前的实验已经装了，可以参考本人前面的博客。

（3）CH34_Install_Windows_v3_4

二、使用Keil编写代码

（1）创建工程

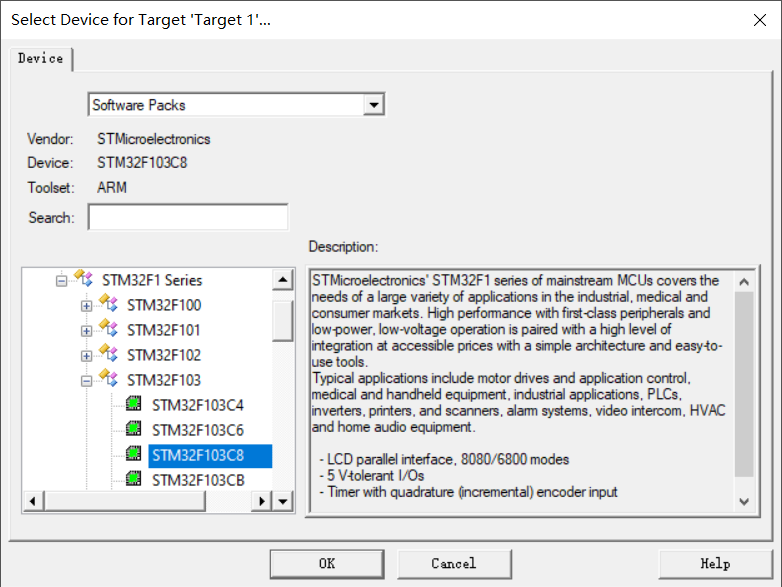

1、创建新的工程，芯片还是选择STM32F103C8。
在这里插入图片描述

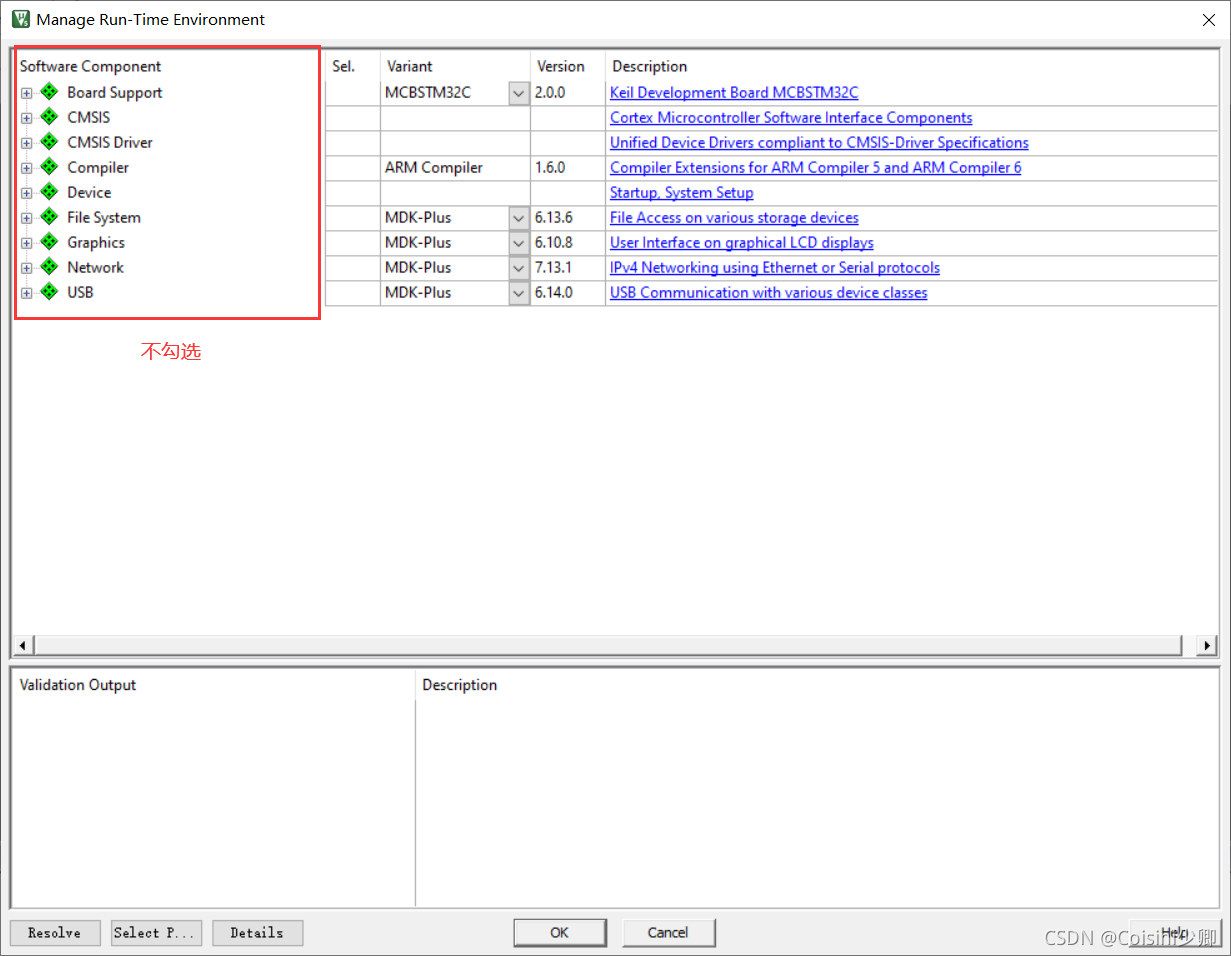

2、这里不用勾选 CORE 和 Startup，直接点击OK。
在这里插入图片描述

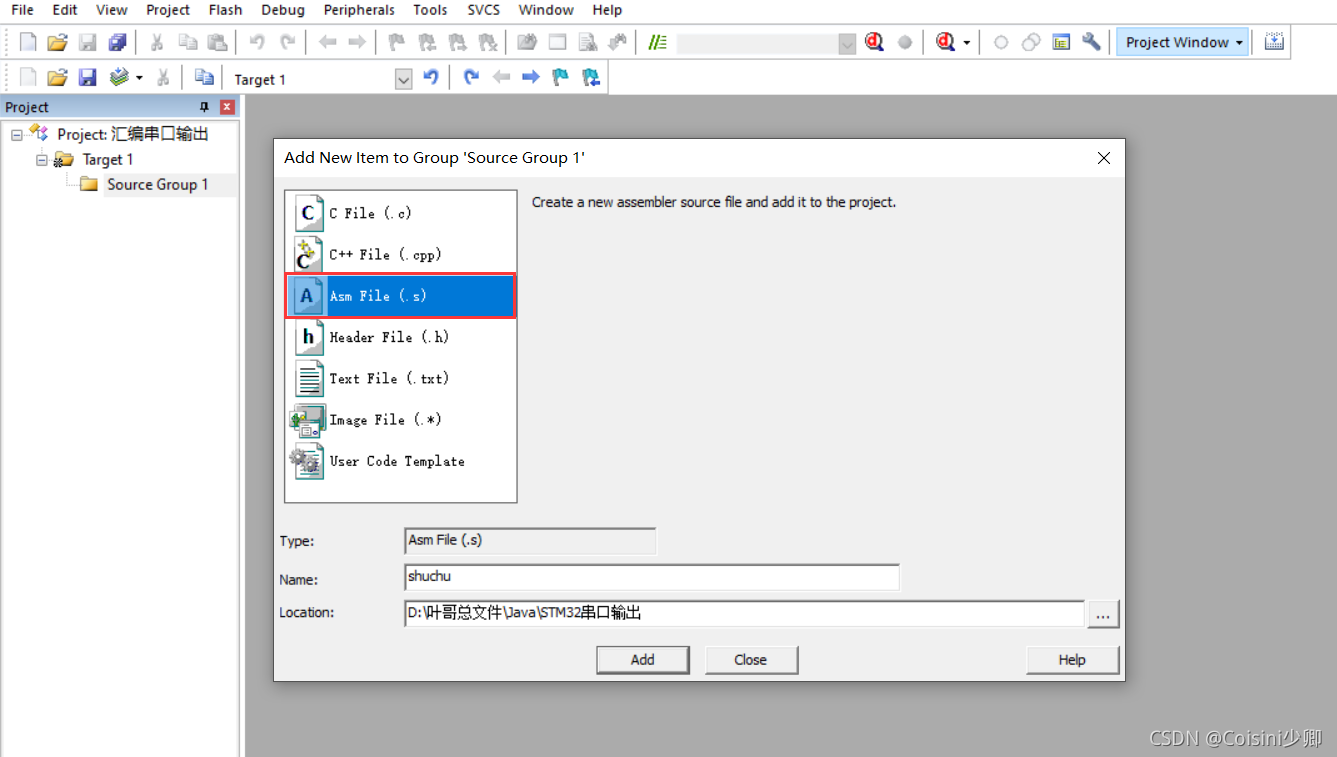

3、这里使用的是汇编，所以选择Asm File(s)，填写文件名，点击Add。
在这里插入图片描述

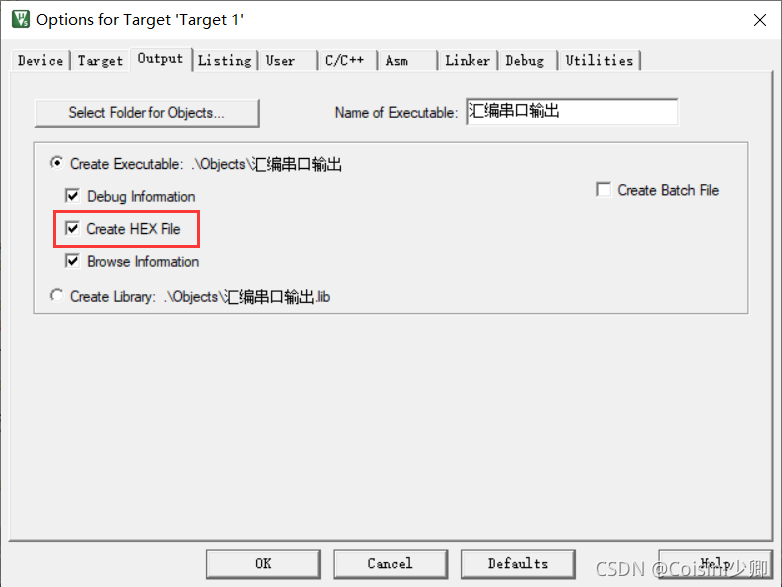

4、打开魔法棒，点击Output，勾选Create HEX File，以生成hex文件。
在这里插入图片描述

（2）编译代码

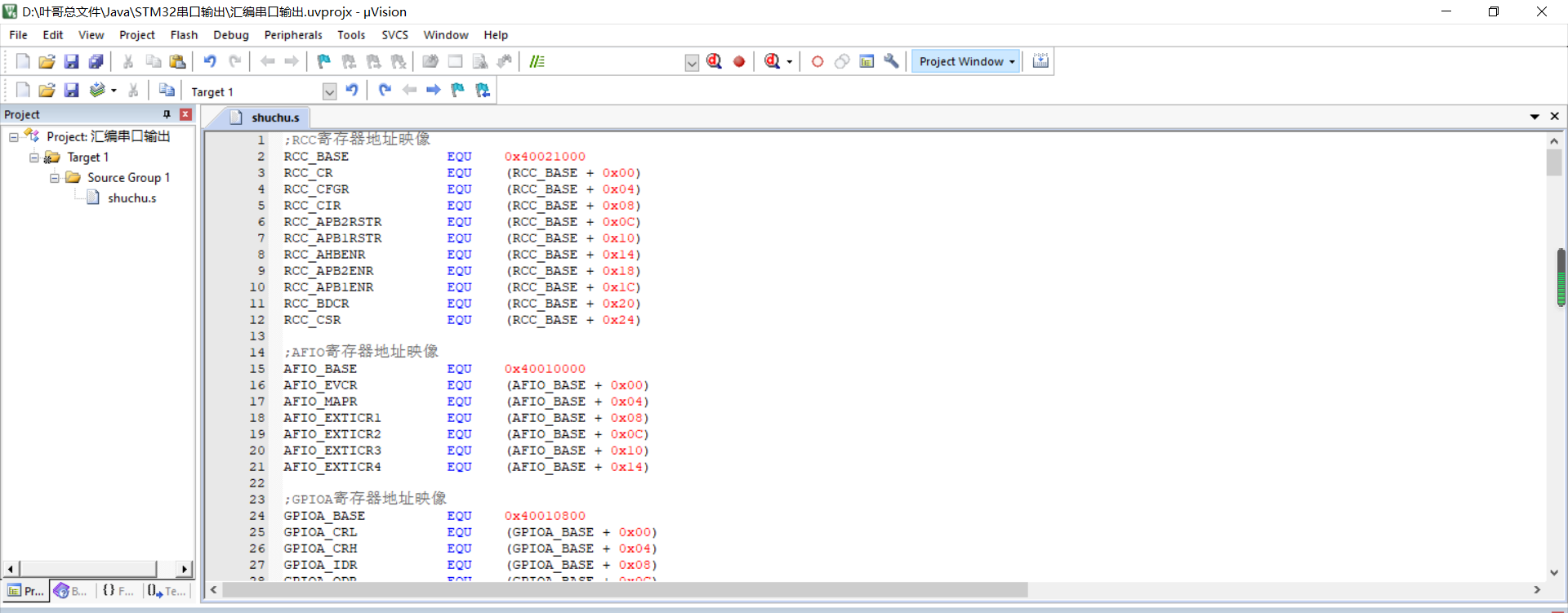

1、将如下的代码添加进汇编文件中。

;RCC寄存器地址映像
RCC_BASE            EQU    0x40021000
RCC_CR              EQU    (RCC_BASE + 0x00)
RCC_CFGR            EQU    (RCC_BASE + 0x04)
RCC_CIR             EQU    (RCC_BASE + 0x08)
RCC_APB2RSTR        EQU    (RCC_BASE + 0x0C)
RCC_APB1RSTR        EQU    (RCC_BASE + 0x10)
RCC_AHBENR          EQU    (RCC_BASE + 0x14)
RCC_APB2ENR         EQU    (RCC_BASE + 0x18)
RCC_APB1ENR         EQU    (RCC_BASE + 0x1C)
RCC_BDCR            EQU    (RCC_BASE + 0x20)
RCC_CSR             EQU    (RCC_BASE + 0x24)

;AFIO寄存器地址映像
AFIO_BASE           EQU    0x40010000
AFIO_EVCR           EQU    (AFIO_BASE + 0x00)
AFIO_MAPR           EQU    (AFIO_BASE + 0x04)
AFIO_EXTICR1        EQU    (AFIO_BASE + 0x08)
AFIO_EXTICR2        EQU    (AFIO_BASE + 0x0C)
AFIO_EXTICR3        EQU    (AFIO_BASE + 0x10)
AFIO_EXTICR4        EQU    (AFIO_BASE + 0x14)

;GPIOA寄存器地址映像
GPIOA_BASE          EQU    0x40010800
GPIOA_CRL           EQU    (GPIOA_BASE + 0x00)
GPIOA_CRH           EQU    (GPIOA_BASE + 0x04)
GPIOA_IDR           EQU    (GPIOA_BASE + 0x08)
GPIOA_ODR           EQU    (GPIOA_BASE + 0x0C)
GPIOA_BSRR          EQU    (GPIOA_BASE + 0x10)
GPIOA_BRR           EQU    (GPIOA_BASE + 0x14)
GPIOA_LCKR          EQU    (GPIOA_BASE + 0x18)

;GPIO C口控制
GPIOC_BASE          EQU    0x40011000
GPIOC_CRL           EQU    (GPIOC_BASE + 0x00)
GPIOC_CRH           EQU    (GPIOC_BASE + 0x04)
GPIOC_IDR           EQU    (GPIOC_BASE + 0x08)
GPIOC_ODR           EQU    (GPIOC_BASE + 0x0C)
GPIOC_BSRR          EQU    (GPIOC_BASE + 0x10)
GPIOC_BRR           EQU    (GPIOC_BASE + 0x14)
GPIOC_LCKR          EQU    (GPIOC_BASE + 0x18)

;串口1控制
USART1_BASE         EQU    0x40013800
USART1_SR           EQU    (USART1_BASE + 0x00)
USART1_DR           EQU    (USART1_BASE + 0x04)
USART1_BRR          EQU    (USART1_BASE + 0x08)
USART1_CR1          EQU    (USART1_BASE + 0x0c)
USART1_CR2          EQU    (USART1_BASE + 0x10)
USART1_CR3          EQU    (USART1_BASE + 0x14)
USART1_GTPR         EQU    (USART1_BASE + 0x18)

;NVIC寄存器地址
NVIC_BASE           EQU    0xE000E000
NVIC_SETEN          EQU    (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI         EQU    (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL        EQU    (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR          EQU    (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0             EQU    0xE000E100
SETENA1             EQU    0xE000E104


;SysTick寄存器地址
SysTick_BASE        EQU    0xE000E010
SYSTICKCSR          EQU    (SysTick_BASE + 0x00)
SYSTICKRVR          EQU    (SysTick_BASE + 0x04)

;FLASH缓冲寄存器地址映像
FLASH_ACR           EQU    0x40022000

;SCB_BASE           EQU    (SCS_BASE + 0x0D00)

MSP_TOP             EQU    0x20005000
;主堆栈起始值
PSP_TOP             EQU    0x20004E00
;进程堆栈起始值

BitAlias_BASE       EQU    0x22000000
;位带别名区起始地址
Flag1               EQU    0x20000200
b_flas              EQU    (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s               EQU    (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI                EQU    0x20000204
DlyJ                EQU    0x20000208
DlyK                EQU    0x2000020C
SysTim              EQU    0x20000210


;常数定义
Bit0                EQU    0x00000001
Bit1                EQU    0x00000002
Bit2                EQU    0x00000004
Bit3                EQU    0x00000008
Bit4                EQU    0x00000010
Bit5                EQU    0x00000020
Bit6                EQU    0x00000040
Bit7                EQU    0x00000080
Bit8                EQU    0x00000100
Bit9                EQU    0x00000200
Bit10               EQU    0x00000400
Bit11               EQU    0x00000800
Bit12               EQU    0x00001000
Bit13               EQU    0x00002000
Bit14               EQU    0x00004000
Bit15               EQU    0x00008000
Bit16               EQU    0x00010000
Bit17               EQU    0x00020000
Bit18               EQU    0x00040000
Bit19               EQU    0x00080000
Bit20               EQU    0x00100000
Bit21               EQU    0x00200000
Bit22               EQU    0x00400000
Bit23               EQU    0x00800000
Bit24               EQU    0x01000000
Bit25               EQU    0x02000000
Bit26               EQU    0x04000000
Bit27               EQU    0x08000000
Bit28               EQU    0x10000000
Bit29               EQU    0x20000000
Bit30               EQU    0x40000000
Bit31               EQU    0x80000000


;向量表
    AREA RESET, DATA, READONLY
    DCD    MSP_TOP            ;初始化主堆栈
    DCD    Start              ;复位向量
    DCD    NMI_Handler        ;NMI Handler
    DCD    HardFault_Handler  ;Hard Fault Handler
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    SysTick_Handler    ;SysTick Handler
    SPACE  20                 ;预留空间20字节









;代码段
    AREA |.text|, CODE, READONLY
    ;主程序开始
    ENTRY
    ;指示程序从这里开始执行
Start
    ;时钟系统设置
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit16
    str    r1, [r0]
    ;开启外部晶振使能
    ;启动外部8M晶振

ClkOk
    ldr    r1, [r0]
    ands   r1, #Bit17
    beq    ClkOk
    ;等待外部晶振就绪
    ldr    r1,[r0]
    orr    r1,#Bit17
    str    r1,[r0]
    ;FLASH缓冲器
    ldr    r0, =FLASH_ACR
    mov    r1, #0x00000032
    str    r1, [r0]

    ;设置PLL锁相环倍率为7,HSE输入不分频
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    str    r1, [r0]
    ;启动PLL锁相环
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit24
    str    r1, [r0]
PllOk
    ldr    r1, [r0]
    ands   r1, #Bit25
    beq    PllOk
    ;选择PLL时钟作为系统时钟
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    orr    r1, #Bit1
    str    r1, [r0]
    ;其它RCC相关设置
    ldr    r0, =RCC_APB2ENR
    mov    r1, #(Bit14 :OR: Bit4 :OR: Bit2)
    str    r1, [r0]


    ;IO端口设置
    ldr    r0, =GPIOC_CRL
    ldr    r1, [r0]
    orr    r1, #(Bit28 :OR: Bit29)
    ;PC.7输出模式,最大速度50MHz
    and    r1, #(~Bit30 & ~Bit31)
    ;PC.7通用推挽输出模式
    str    r1, [r0]

    ;PA9串口0发射脚
    ldr    r0, =GPIOA_CRH
    ldr    r1, [r0]
    orr    r1, #(Bit4 :OR: Bit5)
    ;PA.9输出模式,最大速度50MHz
    orr    r1, #Bit7
    and    r1, #~Bit6
    ;10：复用功能推挽输出模式
    str    r1, [r0]


    ldr    r0, =USART1_BRR
    mov    r1, #0x271
    str    r1, [r0]
    ;配置波特率-> 115200

    ldr    r0, =USART1_CR1
    mov    r1, #0x200c
    str    r1, [r0]
    ;USART模块总使能 发送与接收使能
    ;71 02 00 00   2c 20 00 00

    ;AFIO 参数设置
    ;Systick 参数设置
    ldr    r0, =SYSTICKRVR
    ;Systick装初值
    mov    r1, #9000
    str    r1, [r0]
    ldr    r0, =SYSTICKCSR
    ;设定,启动Systick
    mov    r1, #0x03
    str    r1, [r0]

    ;NVIC
    ;ldr   r0, =SETENA0
    ;mov   r1, 0x00800000
    ;str   r1, [r0]
    ;ldr   r0, =SETENA1
    ;mov   r1, #0x00000100
    ;str   r1, [r0]

    ;切换成用户级线程序模式
    ldr    r0, =PSP_TOP
    ;初始化线程堆栈
    msr    psp, r0
    mov    r0, #3
    msr    control, r0

    ;初始化SRAM寄存器
    mov    r1, #0
    ldr    r0, =Flag1
    str    r1, [r0]
    ldr    r0, =DlyI
    str    r1, [r0]
    ldr    r0, =DlyJ
    str    r1, [r0]
    ldr    r0, =DlyK
    str    r1, [r0]
    ldr    r0, =SysTim
    str    r1, [r0]

;主循环
main
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit1
    ;SysTick产生0.5s,置位bit 1
    beq    main                  ;0.5s标志还没有置位

    ;0.5s标志已经置位
    ldr    r0, =b_05s
    ;位带操作清零0.5s标志
    mov    r1, #0
    str    r1, [r0]
    bl     LedFlas


    mov    r0, #'H'
    bl     send_a_char

	mov    r0, #'e'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #' '
    bl     send_a_char

	mov    r0, #'w'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #'r'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'d'
    bl     send_a_char

	mov    r0, #'\n'
    bl     send_a_char

	b      main



;子程序 串口1发送一个字符
send_a_char
    push   {r0 - r3}
    ldr    r2, =USART1_DR
    str    r0, [r2]
b1
    ldr    r2, =USART1_SR
    ldr    r2, [r2]
    tst    r2, #0x40
    beq    b1
    ;发送完成(Transmission complete)等待
    pop    {r0 - r3}
    bx     lr



;子程序 led闪烁
LedFlas
    push   {r0 - r3}
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit0
    ;bit0 闪烁标志位
    beq    ONLED        ;为0 打开led灯
    ;为1 关闭led灯
    ldr    r0, =b_flas
    mov    r1, #0
    str    r1, [r0]
    ;闪烁标志位置为0,下一状态为打开灯
    ;PC.7输出0
    ldr    r0, =GPIOC_BRR
    ldr    r1, [r0]
    orr    r1, #Bit7
    str    r1, [r0]
    b      LedEx
ONLED
    ;为0 打开led灯
    ldr    r0, =b_flas
    mov    r1, #1
    str    r1, [r0]
    ;闪烁标志位置为1,下一状态为关闭灯
    ;PC.7输出1
    ldr    r0, =GPIOC_BSRR
    ldr    r1, [r0]
    orr    r1, #Bit7
    str    r1, [r0]
LedEx
    pop    {r0 - r3}
    bx     lr

;异常程序
NMI_Handler
    bx     lr


HardFault_Handler
    bx     lr

SysTick_Handler
    ldr    r0, =SysTim
    ldr    r1, [r0]
    add    r1, #1
    str    r1, [r0]
    cmp    r1, #500
    bcc    TickExit
    mov    r1, #0
    str    r1, [r0]
    ldr    r0, =b_05s
    ;大于等于500次 清零时钟滴答计数器 设置0.5s标志位
    ;位带操作置1
    mov    r1, #1
    str    r1, [r0]
TickExit
    bx     lr

    ALIGN
    ;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐
    END

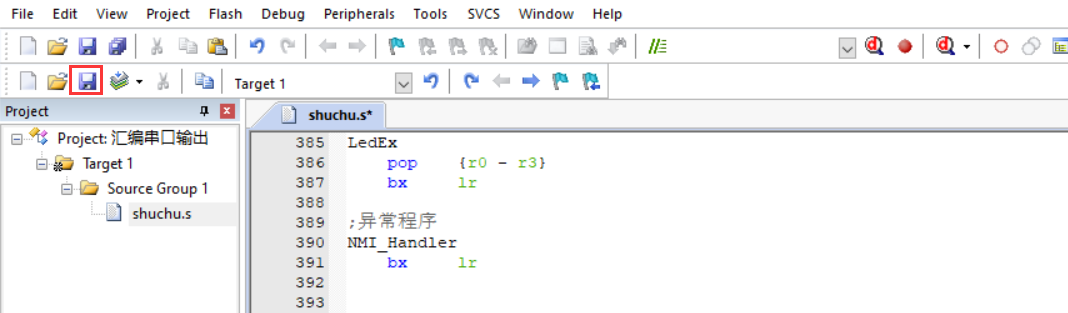

在这里插入图片描述
2、编译，生成hex文件。在这里插入图片描述

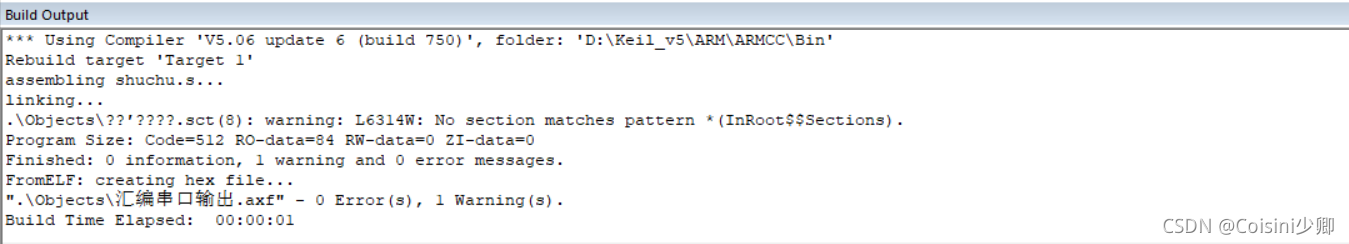

3、编译结果
在这里插入图片描述

三、器件连接

（1）材料选择

1、stm32核心板103f一块
2、usb转串口一块
3、导线四根

（2）操作连线

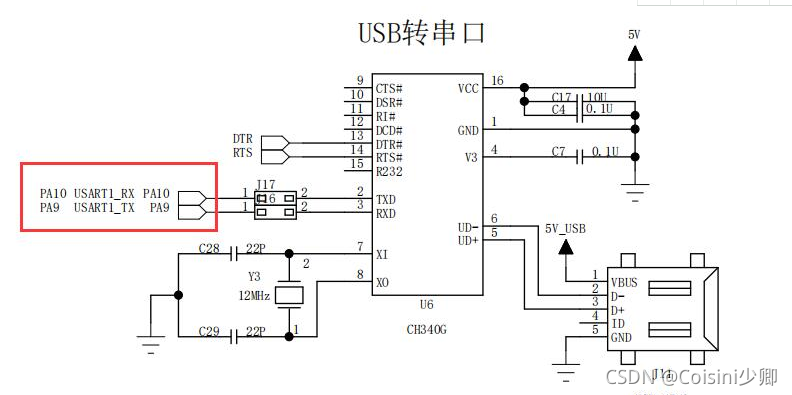

1、USB转串口
在这里插入图片描述
2、选取接口为：GND、RXD、TXD、3V3
STM32核心板选取端口为：G、3.3、A9、A10
对应连接：
GND—G
3V3—3.3
RXD—A9
TXD—A10

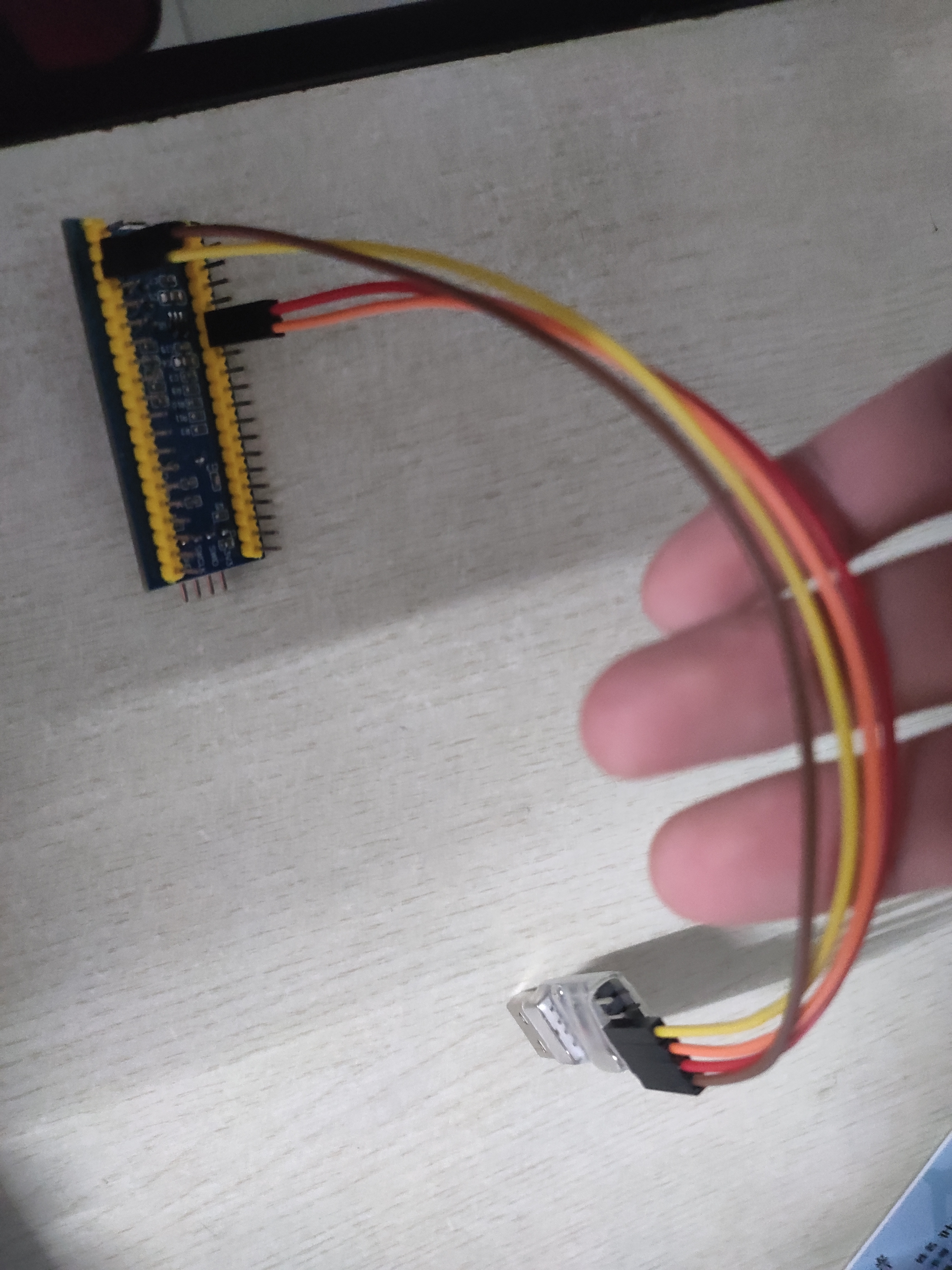

如图所示：
在这里插入图片描述

四、烧录

1、打开mcuisp软件

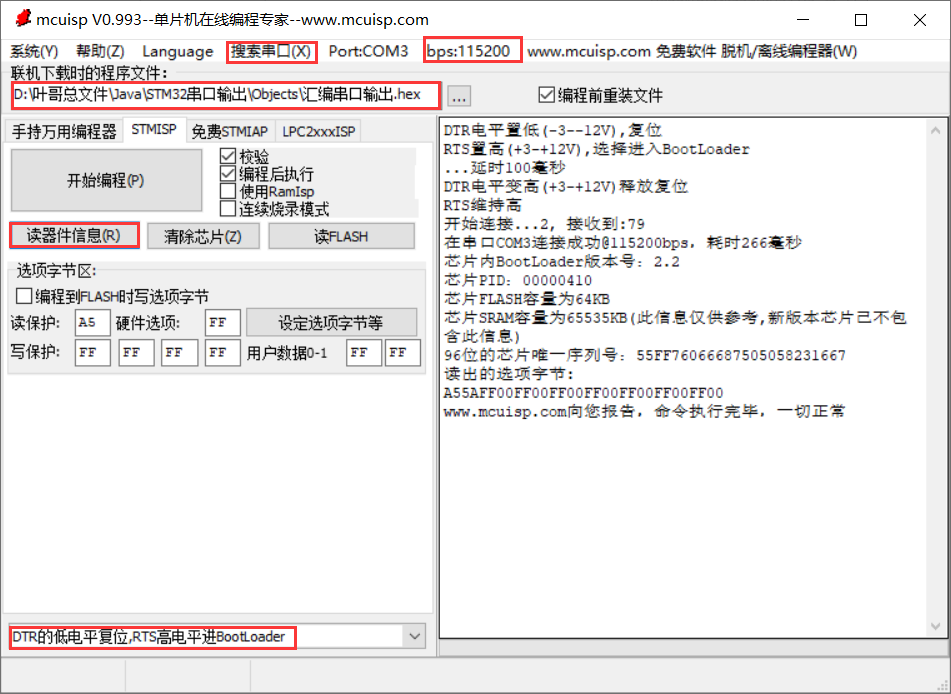

2、根据下图红框进行更改，程序文件找到keil编译生成的hex文件，波特率改为115200，最后读器件信息，连接正常。
在这里插入图片描述

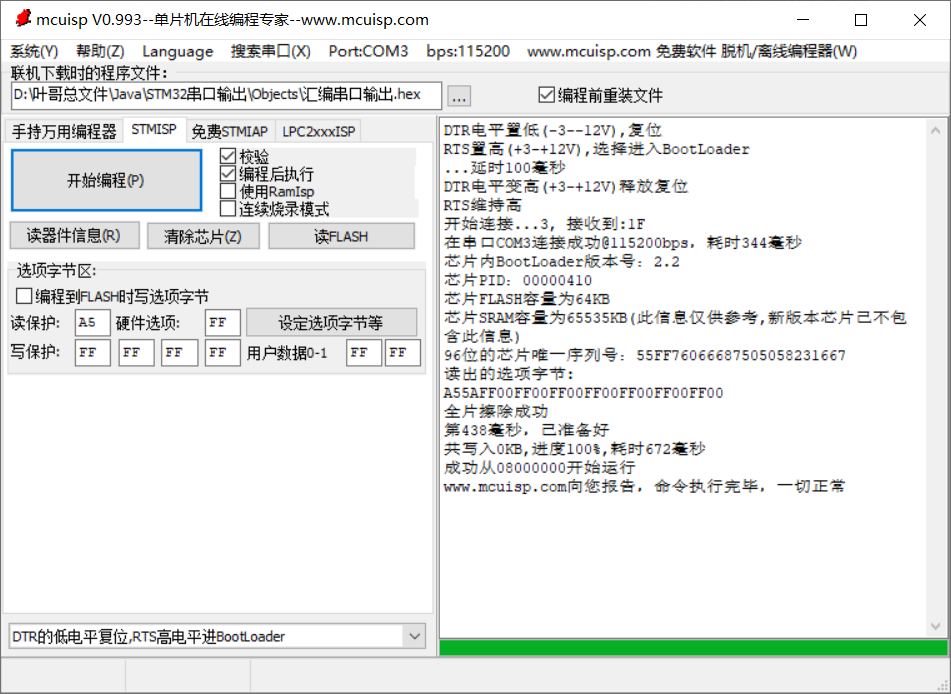

3、开始编程
在这里插入图片描述
如图所示即烧录成功。

五、串口调试

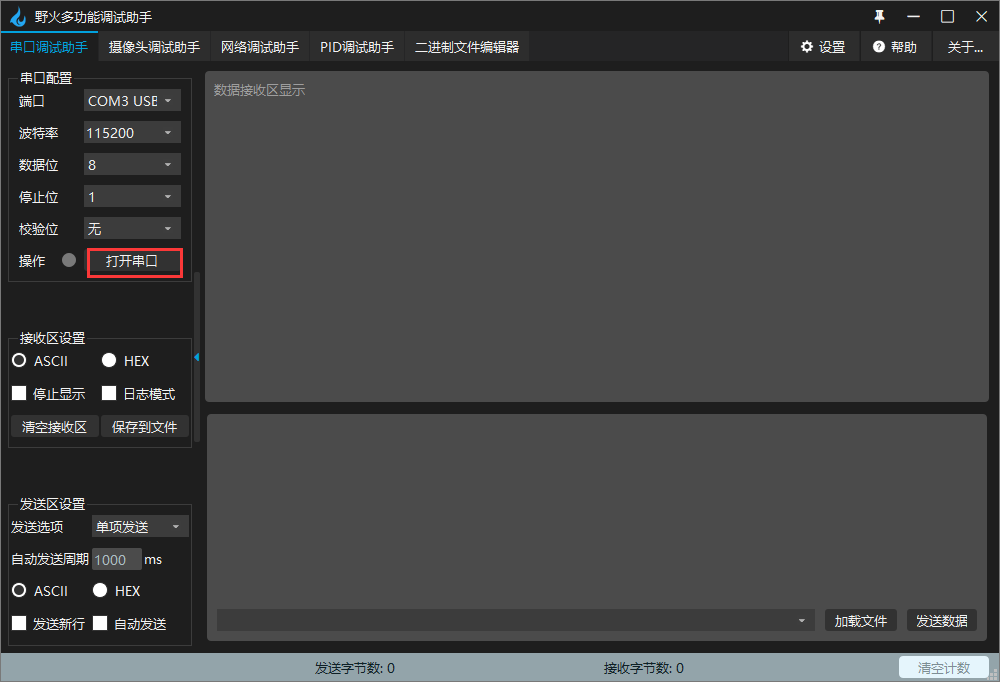

1、打开野火串口调试助手fire Tools，然后点击打开串口。
在这里插入图片描述

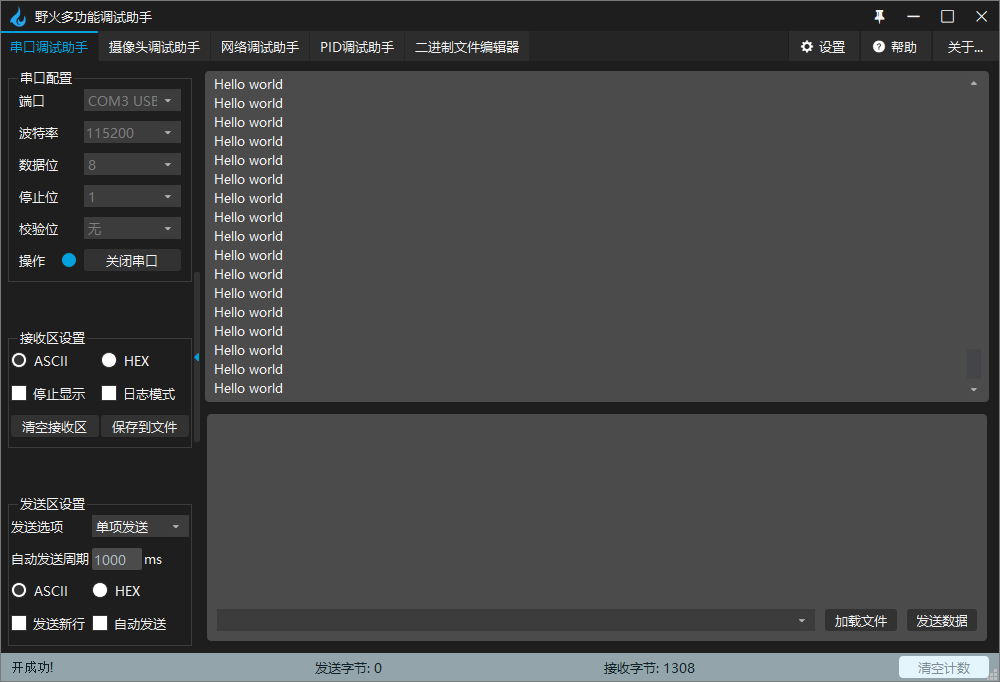

2、串口打开后，数据接收区不停输入“hello Word”。
在这里插入图片描述

六、个人总结

这次实验是采用了汇编程序，而我在汇编上知识量不足，代码编写不了，所以这次实验所用到的代码是参考其他人的代码，在借鉴中将“hello Word”这个实验操作了一遍。这一次接触到汇编也是受益匪浅的。

七、参考文献

1、https://blog.csdn.net/ssj925319/article/details/111984002
2、https://blog.csdn.net/vic_to_ry/article/details/110451036
  嵌入式 最新文章
基于高精度单片机开发红外测温仪方案
89C51单片机与DAC0832
基于51单片机宠物自动投料喂食器控制系统仿
《痞子衡嵌入式半月刊》 第 68 期
多思计组实验实验七 简单模型机实验
CSC7720
启明智显分享| ESP32学习笔记参考--PWM(脉冲
STM32初探
STM32 总结
【STM32】CubeMX例程四---定时器中断（附工
上一篇文章      下一篇文章      查看所有文章
加:2021-10-30 12:41:30  更:2021-10-30 12:42:23

开发: C++知识库 Java知识库 JavaScript Python PHP知识库 人工智能 区块链 大数据 移动开发 嵌入式 开发工具 数据结构与算法 开发测试 游戏开发 网络协议 系统运维
教程: HTML教程 CSS教程 JavaScript教程 Go语言教程 JQuery教程 VUE教程 VUE3教程 Bootstrap教程 SQL数据库教程 C语言教程 C++教程 Java教程 Python教程 Python3教程 C#教程
数码: 电脑 笔记本 显卡 显示器 固态硬盘 硬盘 耳机 手机 iphone vivo oppo 小米 华为 单反 装机 图拉丁

360图书馆 购物 三丰科技 阅读网 日历 万年历 2024年11日历 -2024/11/26 8:39:44-

图片自动播放器
↓图片自动播放器↓ 		TxT小说阅读器
↓语音阅读,小说下载,古典文学↓ 		一键清除垃圾
↓轻轻一点,清除系统垃圾↓ 		图片批量下载器
↓批量下载图片,美女图库↓
  网站联系: qq:121756557 email:121756557@qq.com  IT数码
