[嵌入式]STM32中断与DMA通信编程

文章目录

一、stm32外部中断模式控制灯亮灭

（一）通过STMCube配置项目

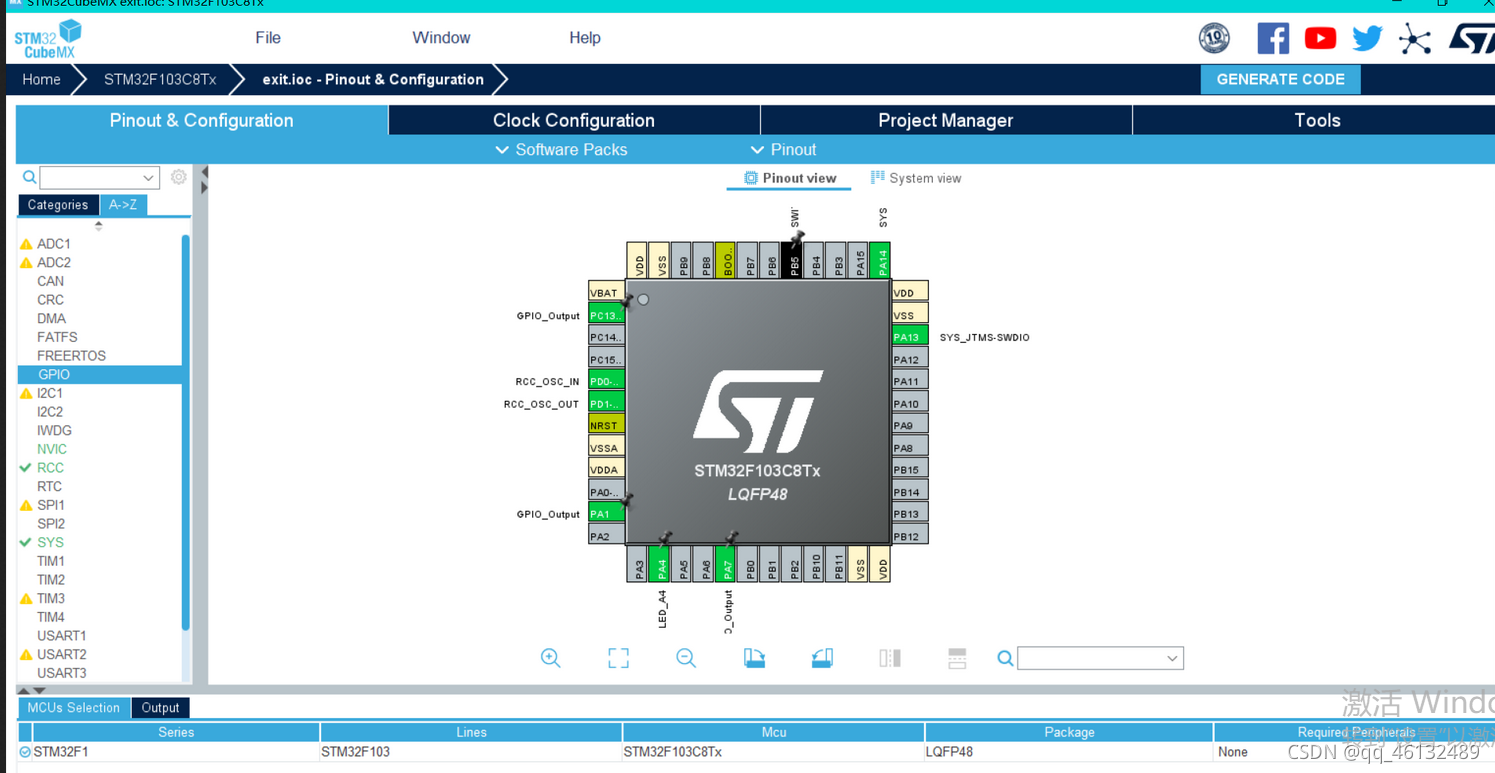

1.引脚配置如图

A4输出控制灯的亮灭,设置为GPIO_Output
A1持续输出高电平,设置同上
A7持续输出低电平,设置同上
C13个人习惯开启做测试用,设置同上
B5模拟开关,设置为GPIO_EXTI5

在这里插入图片描述

2.配置EXIT

在这里插入图片描述

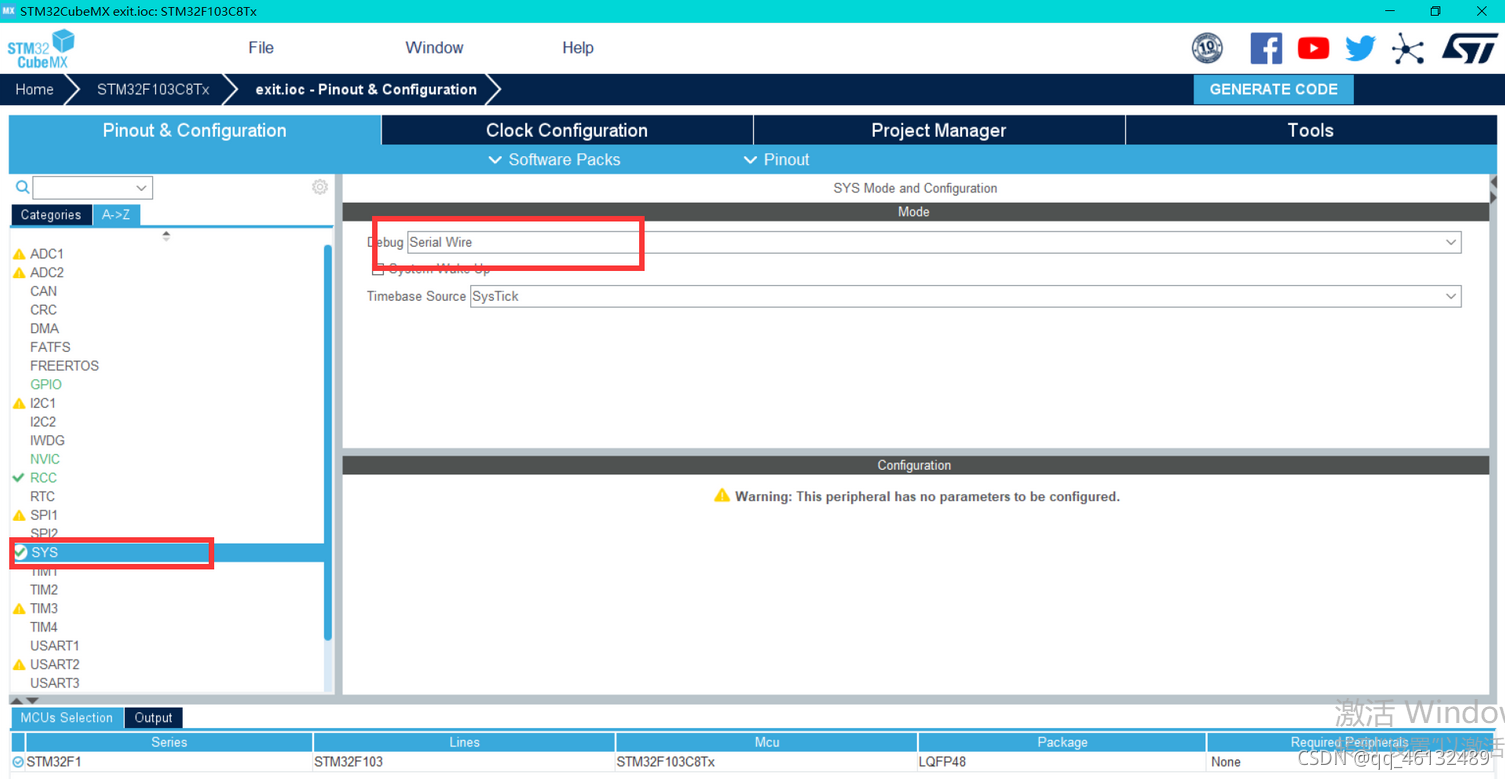

3.配置SYS

在这里插入图片描述

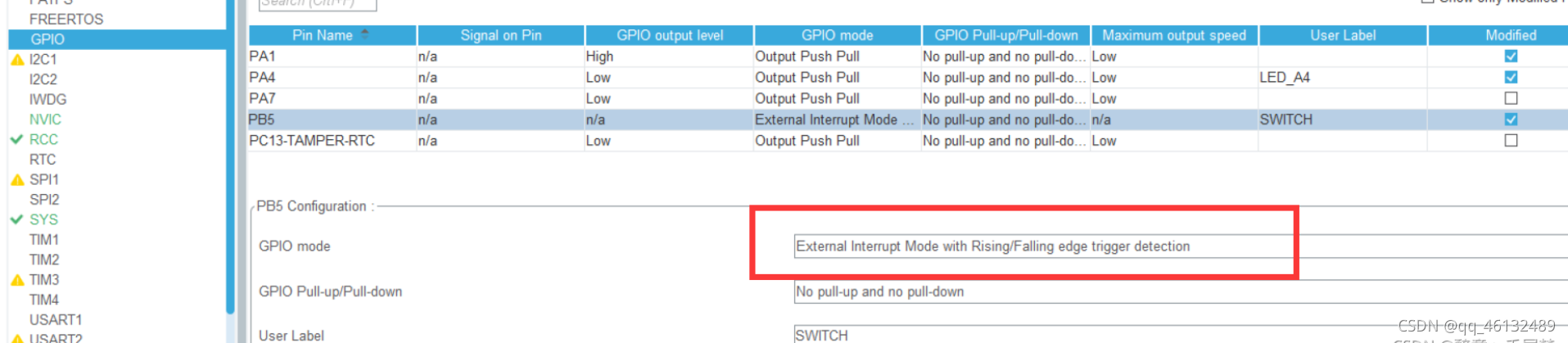

4.配置GPIO

把A1配置为高电平、A7配置为低电平
把B5中断配置为上升沿和下降沿都触发

在这里插入图片描述

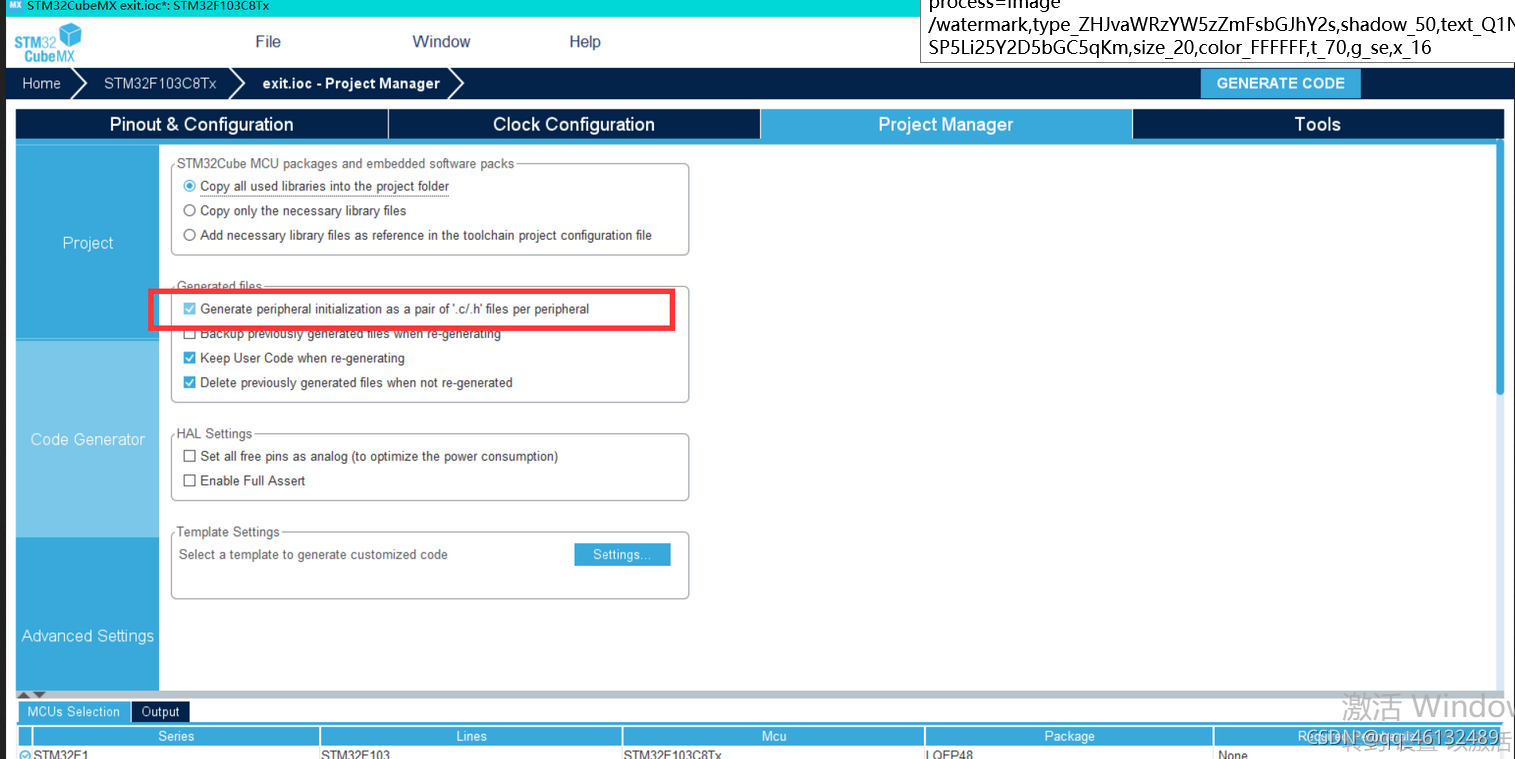

5.代码创建出勾上这个

在这里插入图片描述

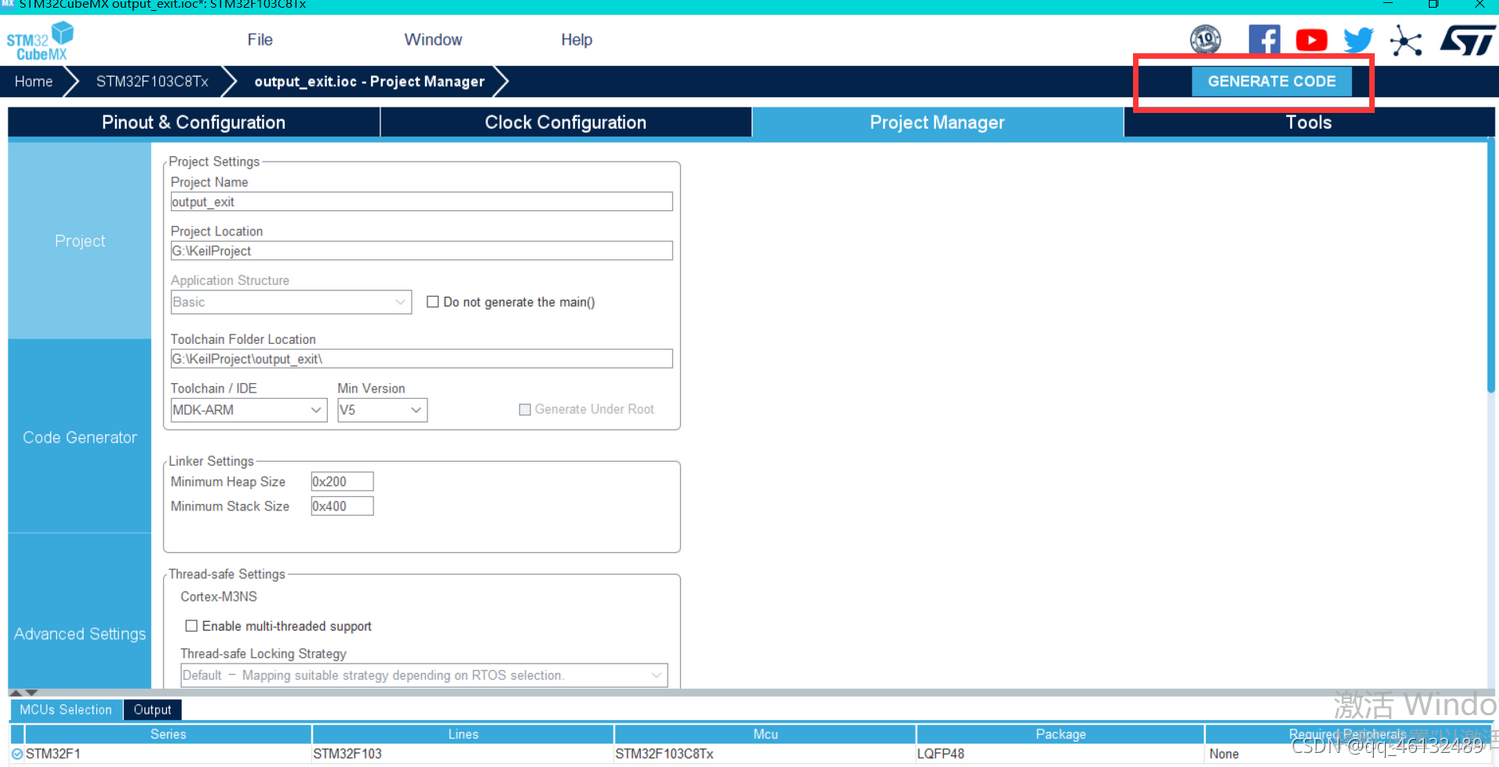

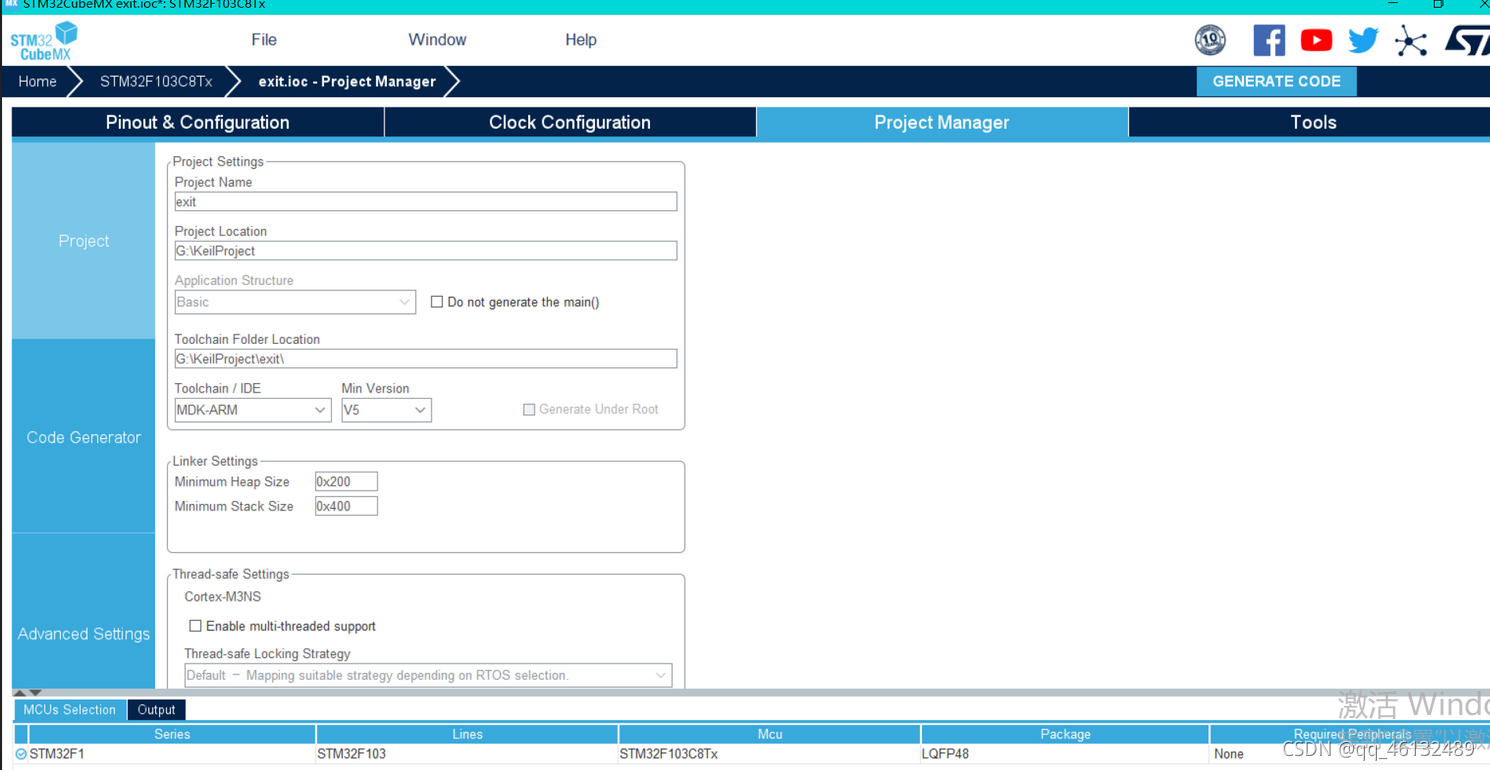

6.创建项目

在这里插入图片描述

（二）通过KEil配置代码

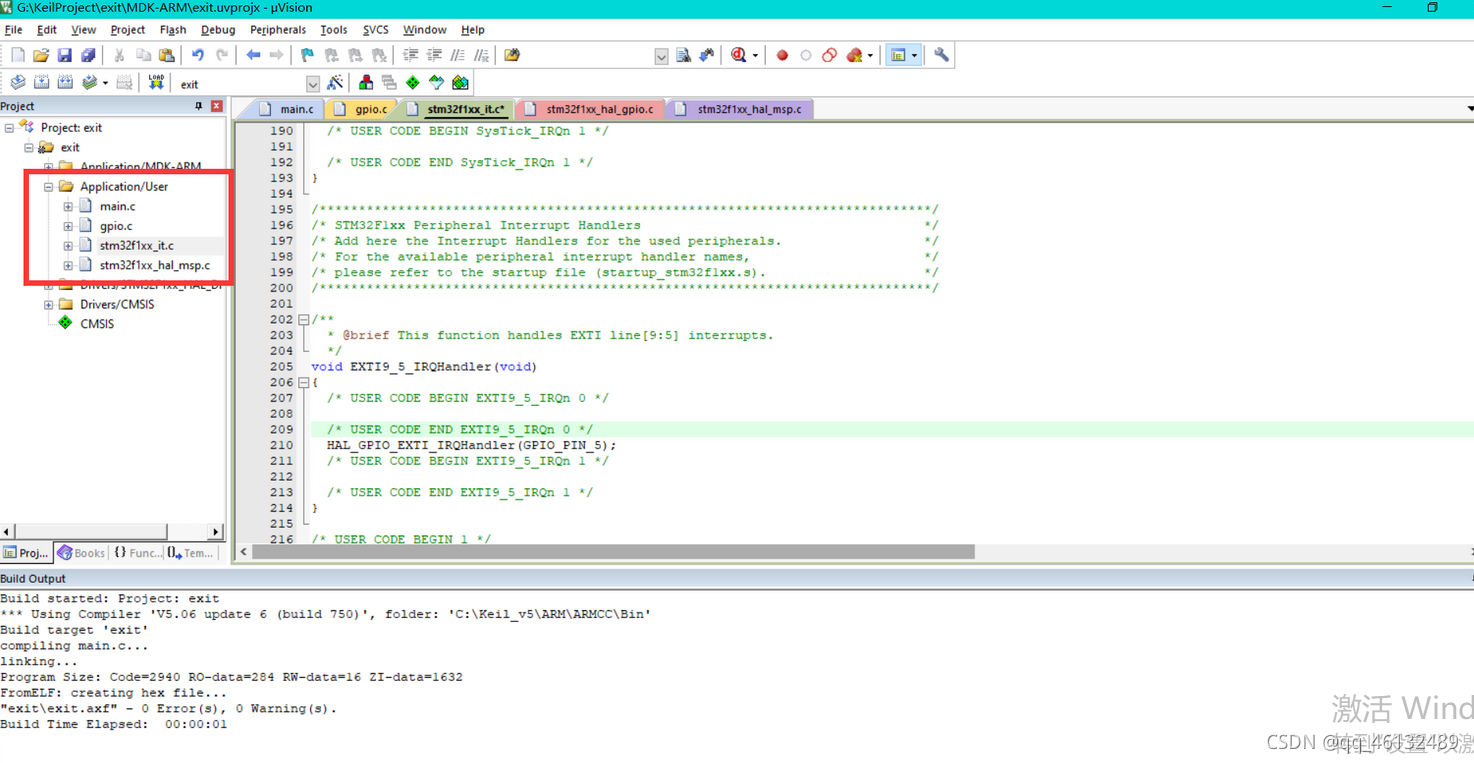

1.打开生成的项目，找到stm32f1xx_it.c

在这里插入图片描述

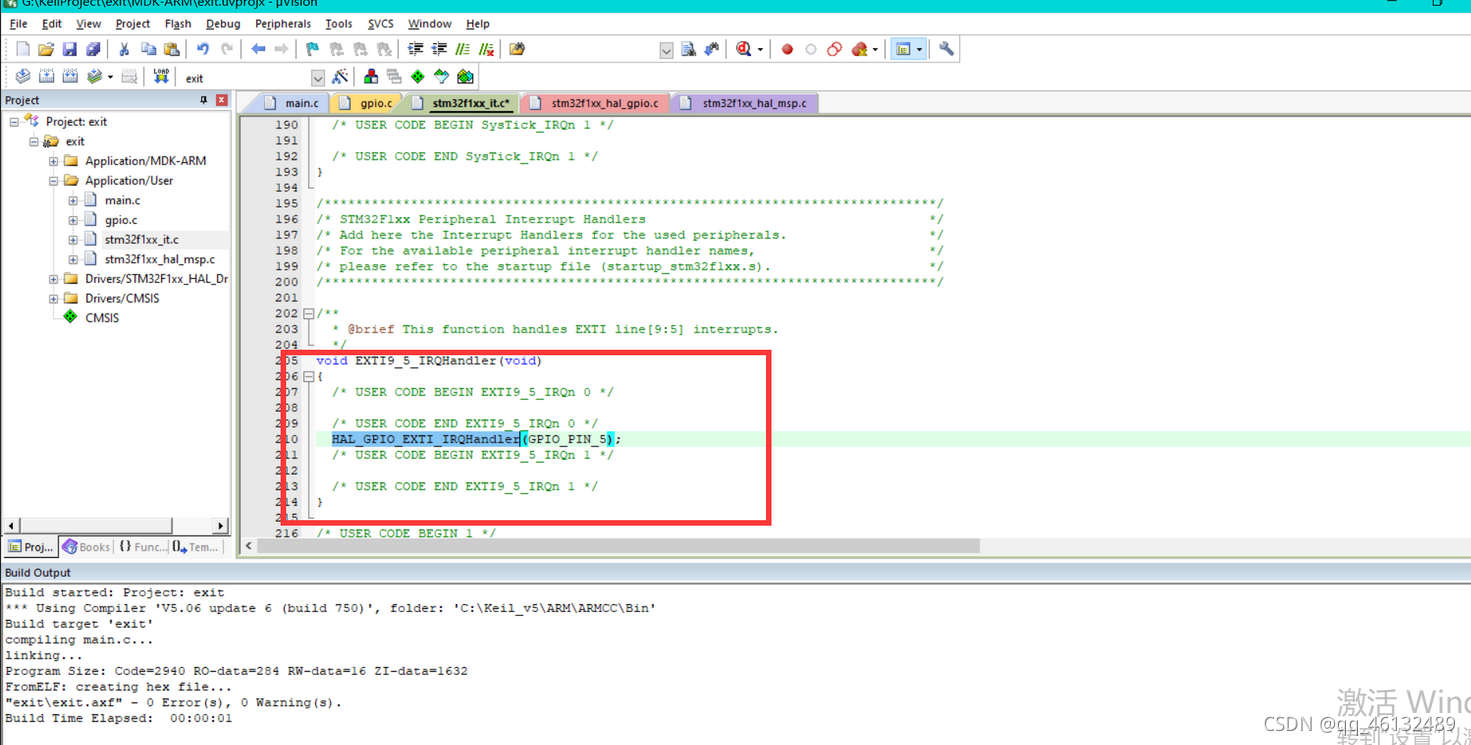

2.找到EXTI9_5_IRQHandler这个函数，选中HAL_GPIO_EXTI_IRQHandler这个语句按F12跳到该函数

在这里插入图片描述

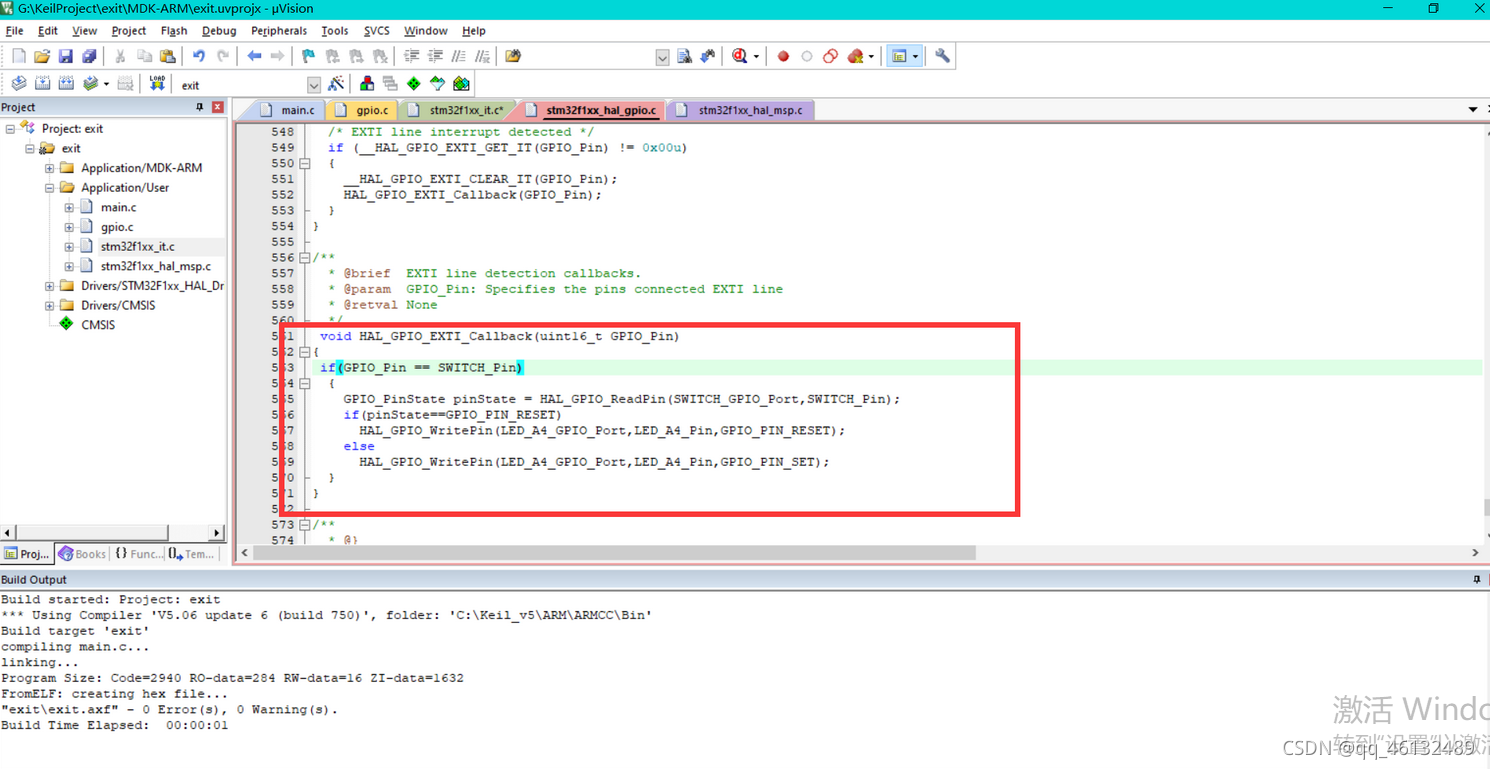

3.往下找到HAL_GPIO_EXTI_Callback这个函数

可以在这里根据不同的中断来执行不同的处理。在这里我们需要根据B5的不同中断来实现A4的亮灭。

在这里插入图片描述

    void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
      if(GPIO_Pin == SWITCH_Pin){
        //获取B5的电位
        GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);

        //低电位
        if(pinState==GPIO_PIN_RESET)
        HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_RESET);//把A4变为低电位
        //高电位
        else
            HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_SET);//把A4变为高电位
        }
    }

4.编译生成hex文件

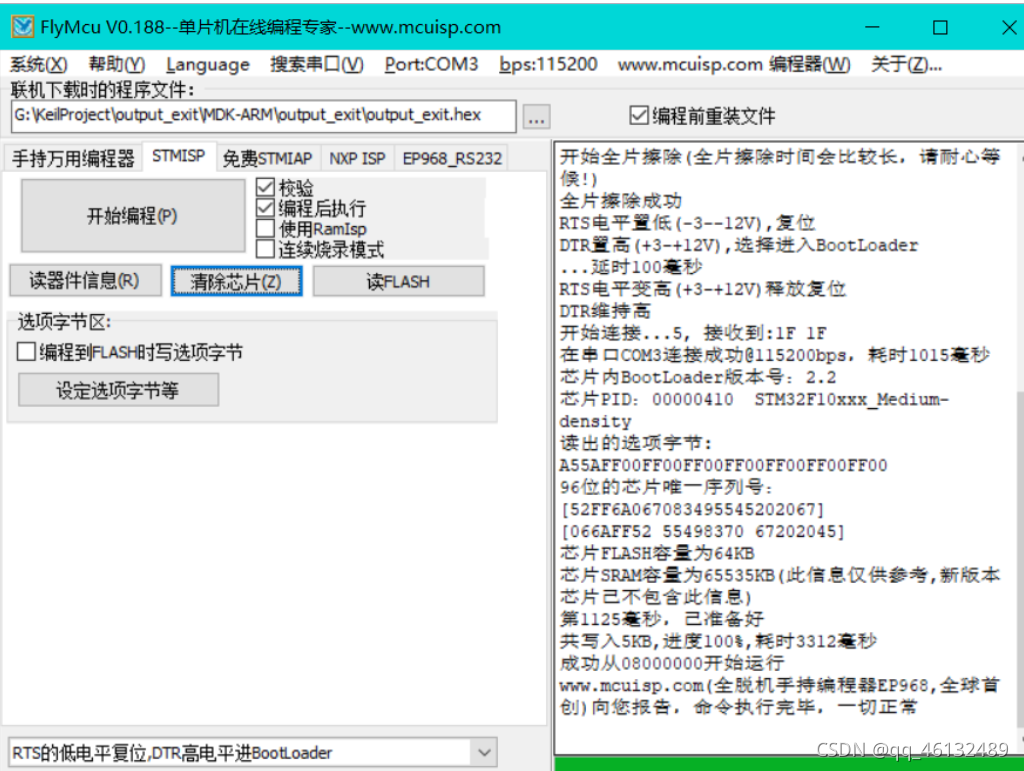

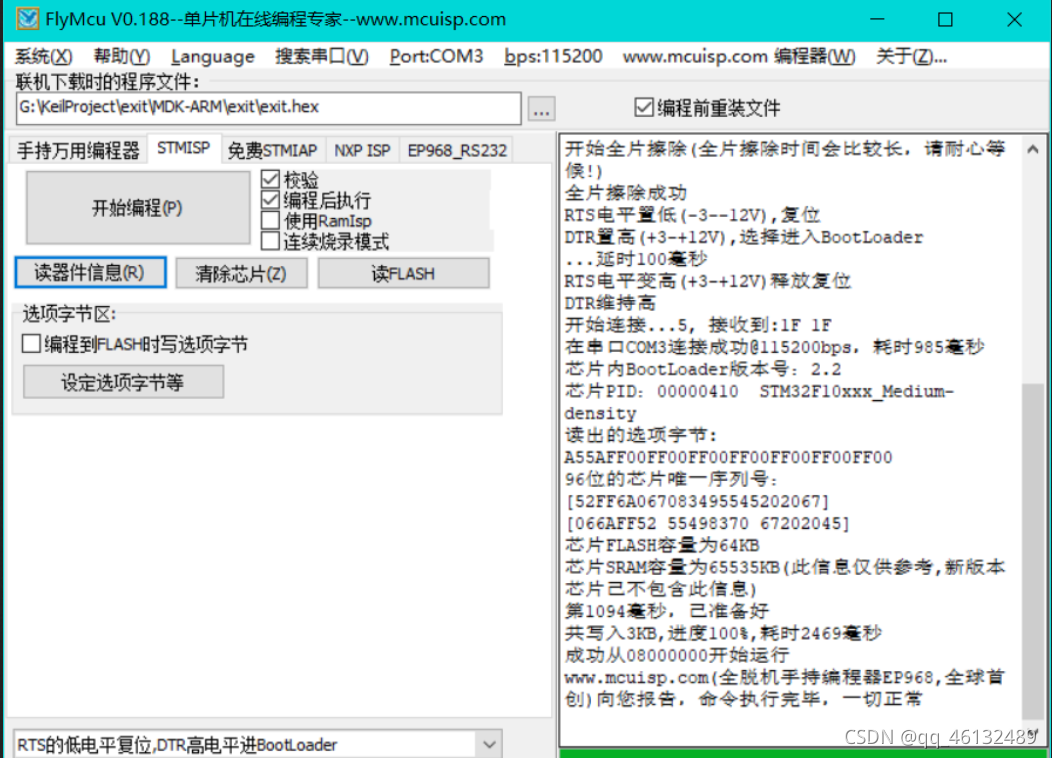

5.通过FlyMcu进行烧录

在这里插入图片描述

（三）效果

在这里插入图片描述

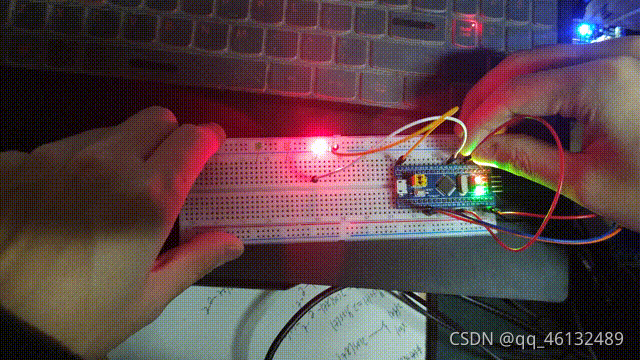

因为抖动的原因，当B5什么也不接入的时候，LED灯一直在频繁闪，看起来是亮的，但是不是很亮。当B5接入高电平后LED明显变亮。 当B5接低电平后LED直接熄灭。

（四）参考文献

https://blog.csdn.net/toopoo/article/details/79711903

https://blog.csdn.net/qq_47281915/article/details/121024427?spm=1001.2014.3001.5501

二、HAL库中断方式进行串口通信

（一）通过CubeMX配置项目

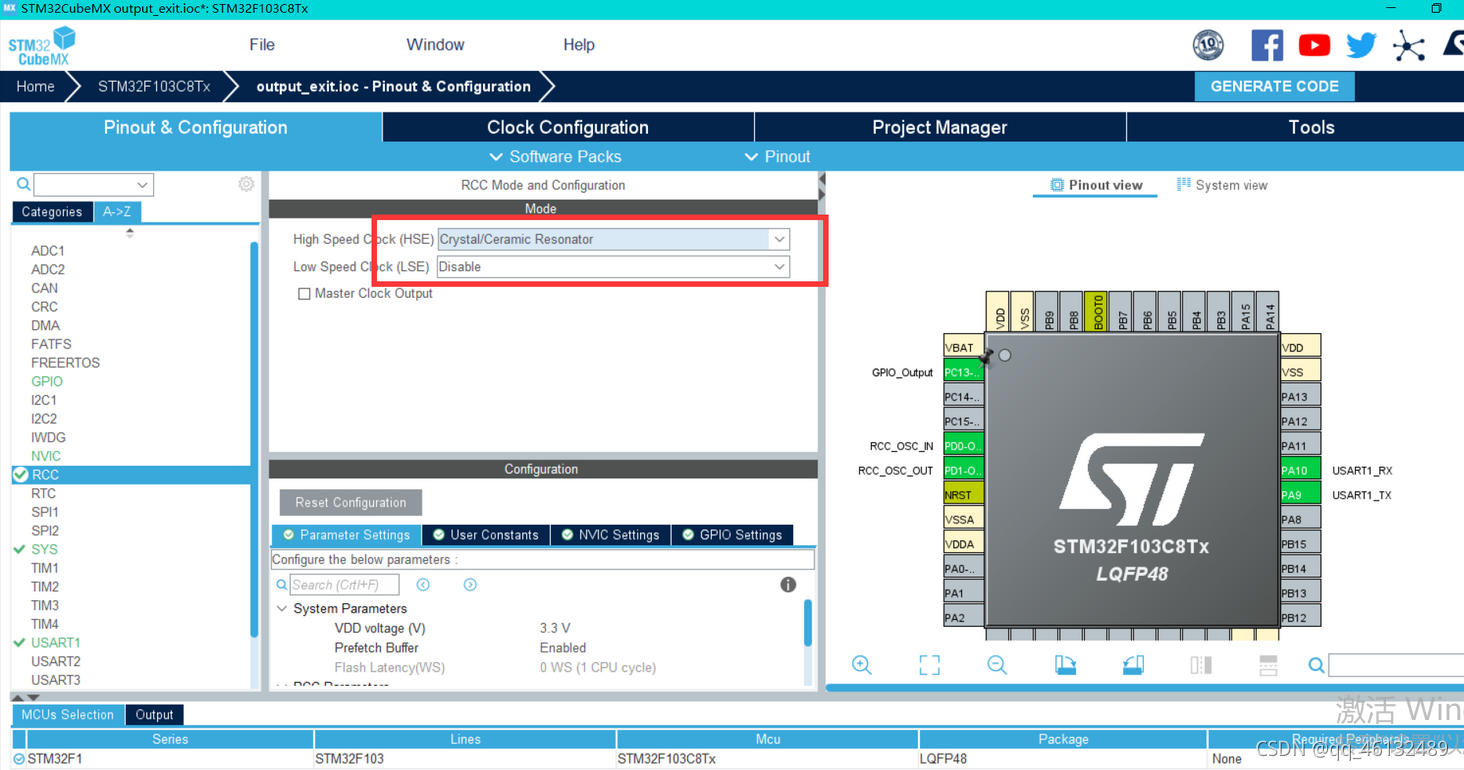

1.设置RCC

在这里插入图片描述

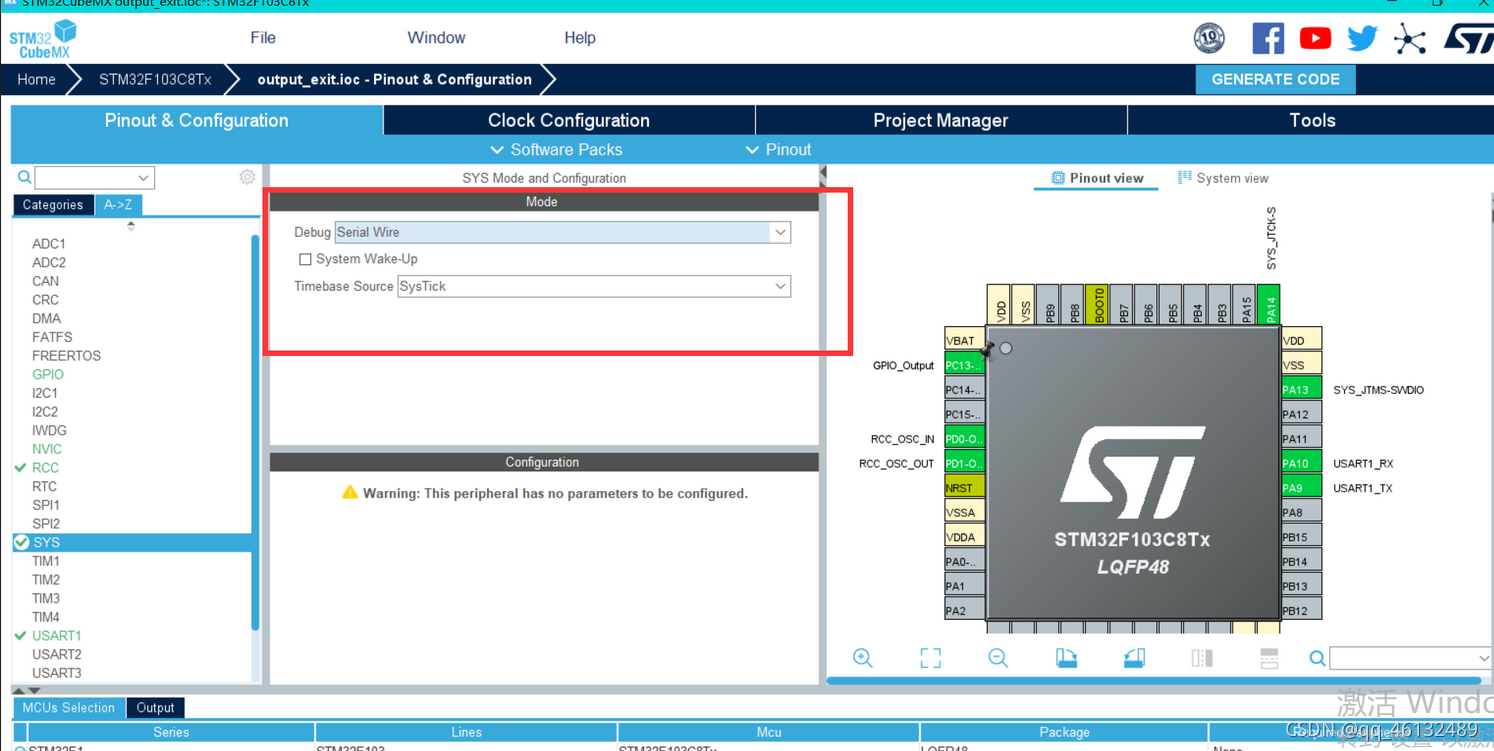

2.设置SYS

在这里插入图片描述

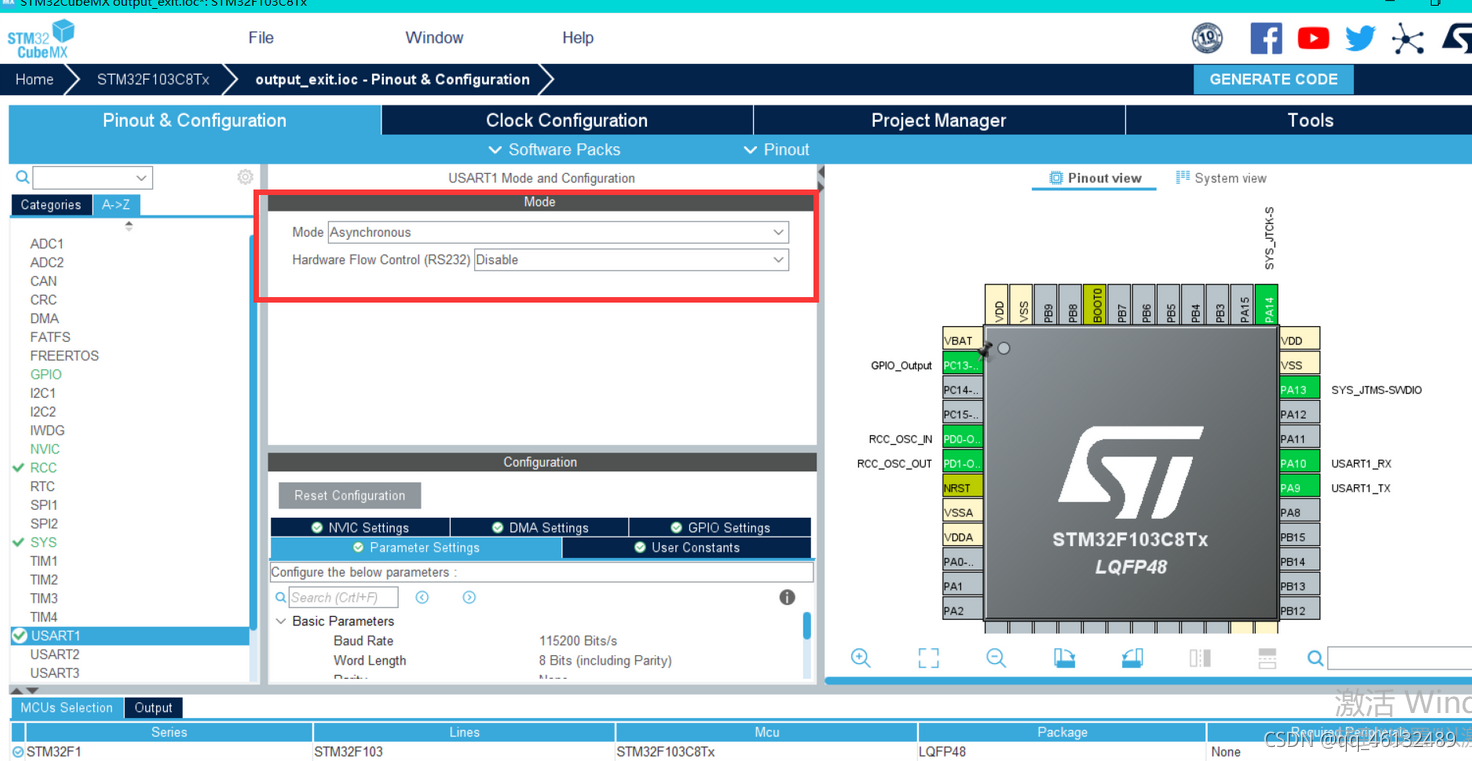

3.设置USART

在这里插入图片描述

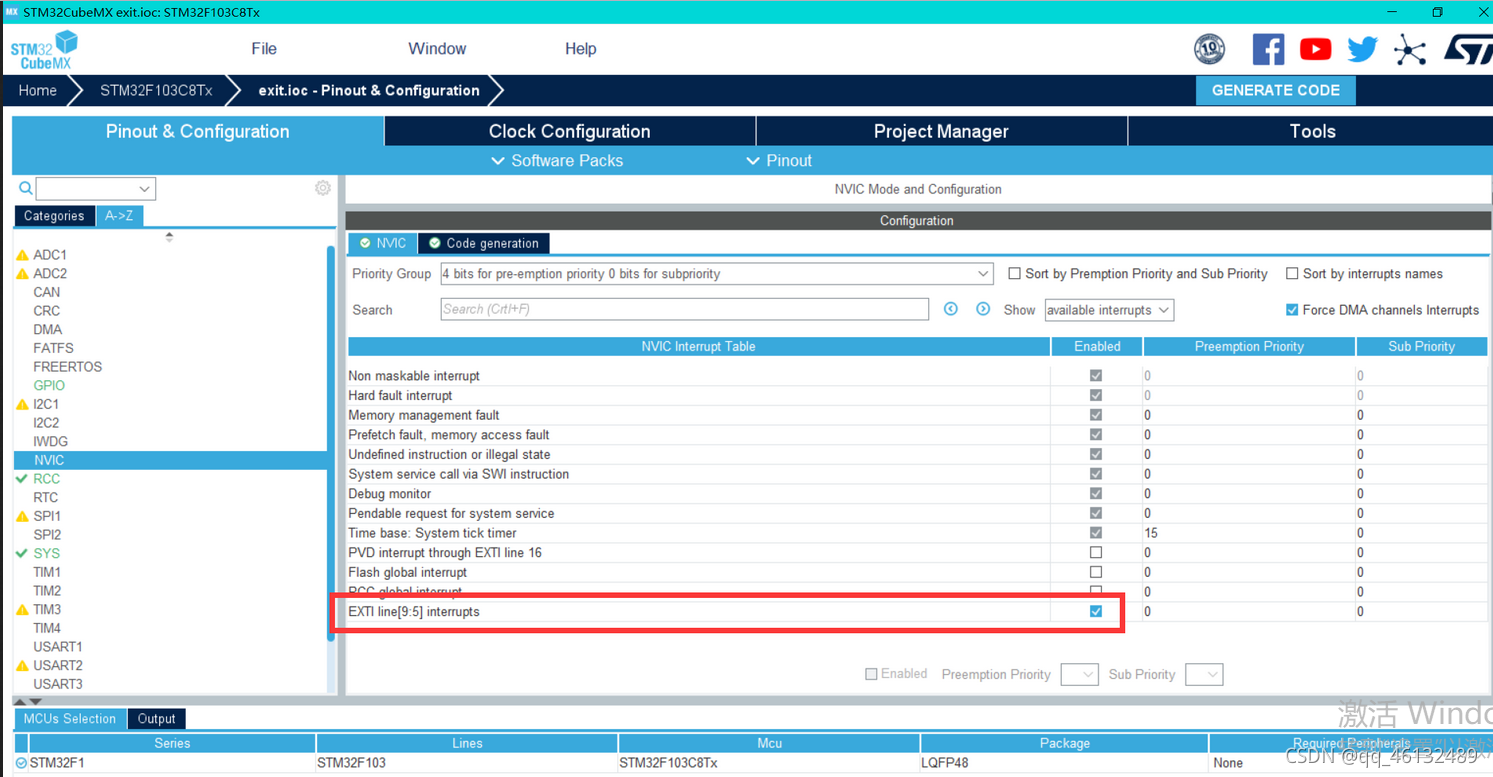

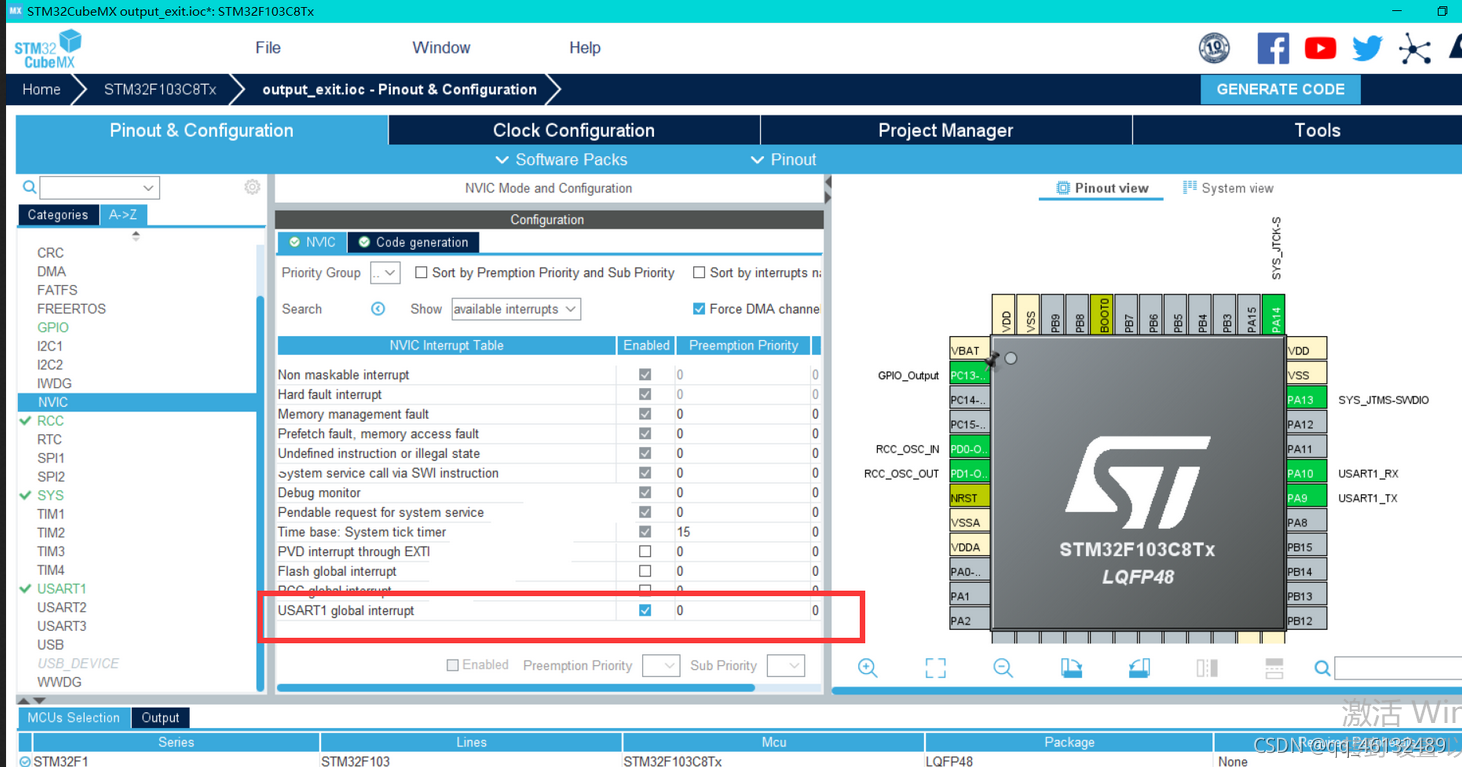

4.设置NVIC

在这里插入图片描述

5.创建项目

在这里插入图片描述

（二）在keil配置代码

1.打开通过CubeMX生成的项目

2.在main函数前定义全局变量

char c;//指令 0:停止  1:开始
char message[]="hello Windows\n";//输出信息
char tips[]="CommandError\n";//提示1
char tips1[]="Start.....\n";//提示2
char tips2[]="Stop......\n";//提示3
int flag=0;//标志 0:停止发送 1.开始发送

3.在main函数中设置接收中断

函数原型

HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

功能：串口中断接收，以中断方式接收指定长度数据。
大致过程是，设置数据存放位置，接收数据长度，然后使能串口接收中断。
接收到数据时，会触发串口中断。
再然后，串口中断函数处理，直到接收到指定长度数据
而后关闭中断，进入中断接收回调函数，不再触发接收中断。(只触发一次中断)

参数

UART_HandleTypeDef *huart UATR的别名
huart1 *pData 接收到的数据存放地址
Size 接收的字节数

HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);

4.main函数中的while循环里面添加传输代码

if(flag==1){
			//发送信息
			HAL_UART_Transmit(&huart1, (uint8_t *)&message, strlen(message),0xFFFF);

			//延时
			HAL_Delay(1000);
		}

5.在main函数下面重写中断处理函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	//当输入的指令为0时,发送提示并改变flag
	if(c=='0'){
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips2, strlen(tips2),0xFFFF);
	}

	//当输入的指令为1时,发送提示并改变flag
	else if(c=='1'){
		flag=1;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips1, strlen(tips1),0xFFFF);
	}

	//当输入不存在指令时,发送提示并改变flag
	else {
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips, strlen(tips),0xFFFF);
	}

	//重新设置中断
		HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);
}

6.main函数全部代码


#include "main.h"
#include "usart.h"
#include "gpio.h"
#include <string.h>

void SystemClock_Config(void);

char c;//指令 0:停止  1:开始
char message[]="hello Windows\n";//输出信息
char tips[]="CommandError\n";//提示1
char tips1[]="Start.....\n";//提示2
char tips2[]="Stop......\n";//提示3
int flag=0;//标志 0:停止发送 1.开始发送


int main(void)
{
	HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();

	//设置接受中断
	HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);


	//当flag为1时,每秒发送一次信息
	//当flag为0时,停止
  while (1)
  {
		if(flag==1){
			//发送信息
			HAL_UART_Transmit(&huart1, (uint8_t *)&message, strlen(message),0xFFFF);

			//延时
			HAL_Delay(1000);
		}
  }
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	//当输入的指令为0时,发送提示并改变flag
	if(c=='0'){
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips2, strlen(tips2),0xFFFF);
	}

	//当输入的指令为1时,发送提示并改变flag
	else if(c=='1'){
		flag=1;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips1, strlen(tips1),0xFFFF);
	}

	//当输入不存在指令时,发送提示并改变flag
	else {
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips, strlen(tips),0xFFFF);
	}

	//重新设置中断
		HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);
}
/* USER CODE END 4 */
/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

7.编译并烧录

在这里插入图片描述

（三）效果

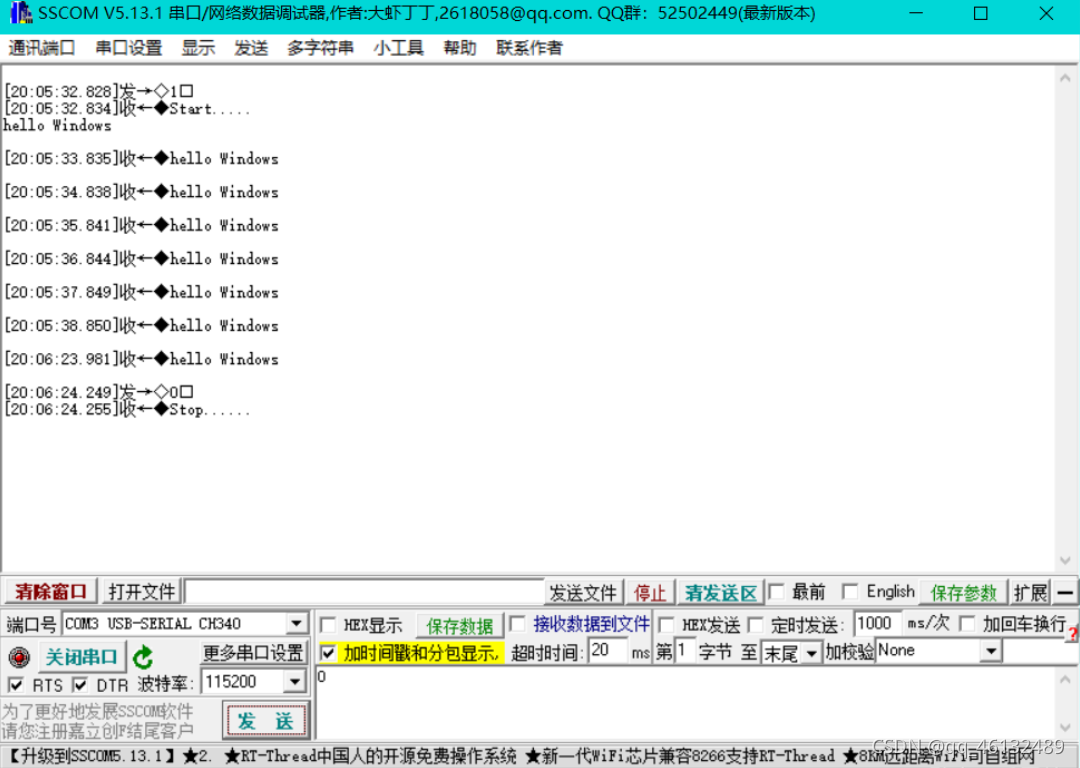

1.当发送1后可以看到不断输出“hello Windows”

在这里插入图片描述2.当输入0后端口停止输出
在这里插入图片描述

（四）参考

https://blog.csdn.net/qq_41799583/article/details/83749371

https://blog.csdn.net/qq_47281915/article/details/121053903?spm=1001.2014.3001.5501

三、基于HAL库实现DMA串口通信

（一）DMA

DMA，全称Direct Memory Access，即直接存储器访问。DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。
DMA用来提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。无须CPU的干预，通过DMA数据可以快速地移动。这就节省了CPU的资源来做其他操作。
DMA的作用就是实现数据的直接传输，而去掉了传统数据传输需要CPU寄存器参与的环节。
我们知道，数据传输，首先需要的是数据的源地址、数据传输位置的目标地址、传递数据多少的数据传输量、进行多少次传输的传输模式。DMA所需要的核心参数，便是这四个。
每个通道都直接连接专用的硬件DMA请求，每个通道都同样支持软件触发。这些功能通过软件来配置。

（二）通过CubeMX创建项目

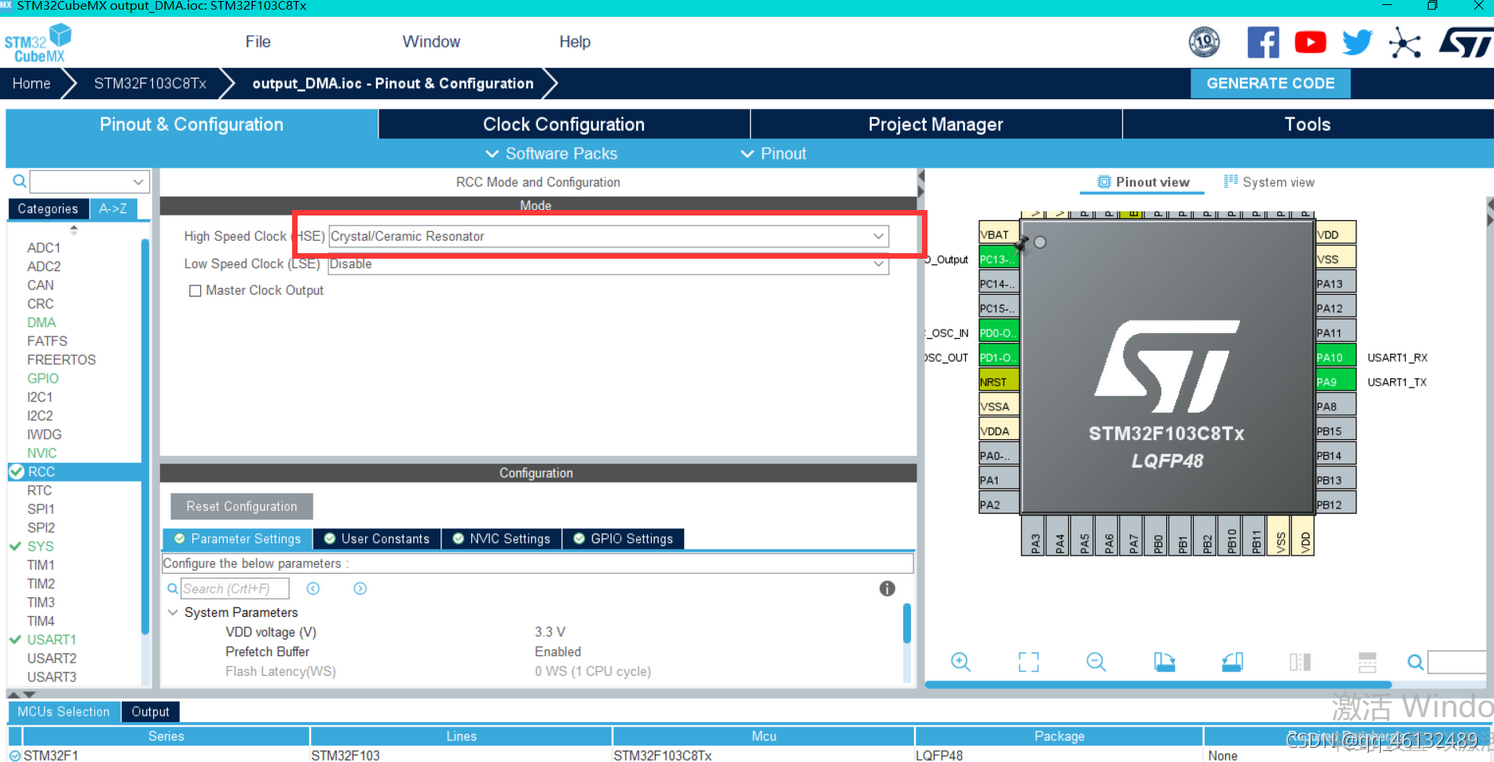

1.设置RCC

在这里插入图片描述

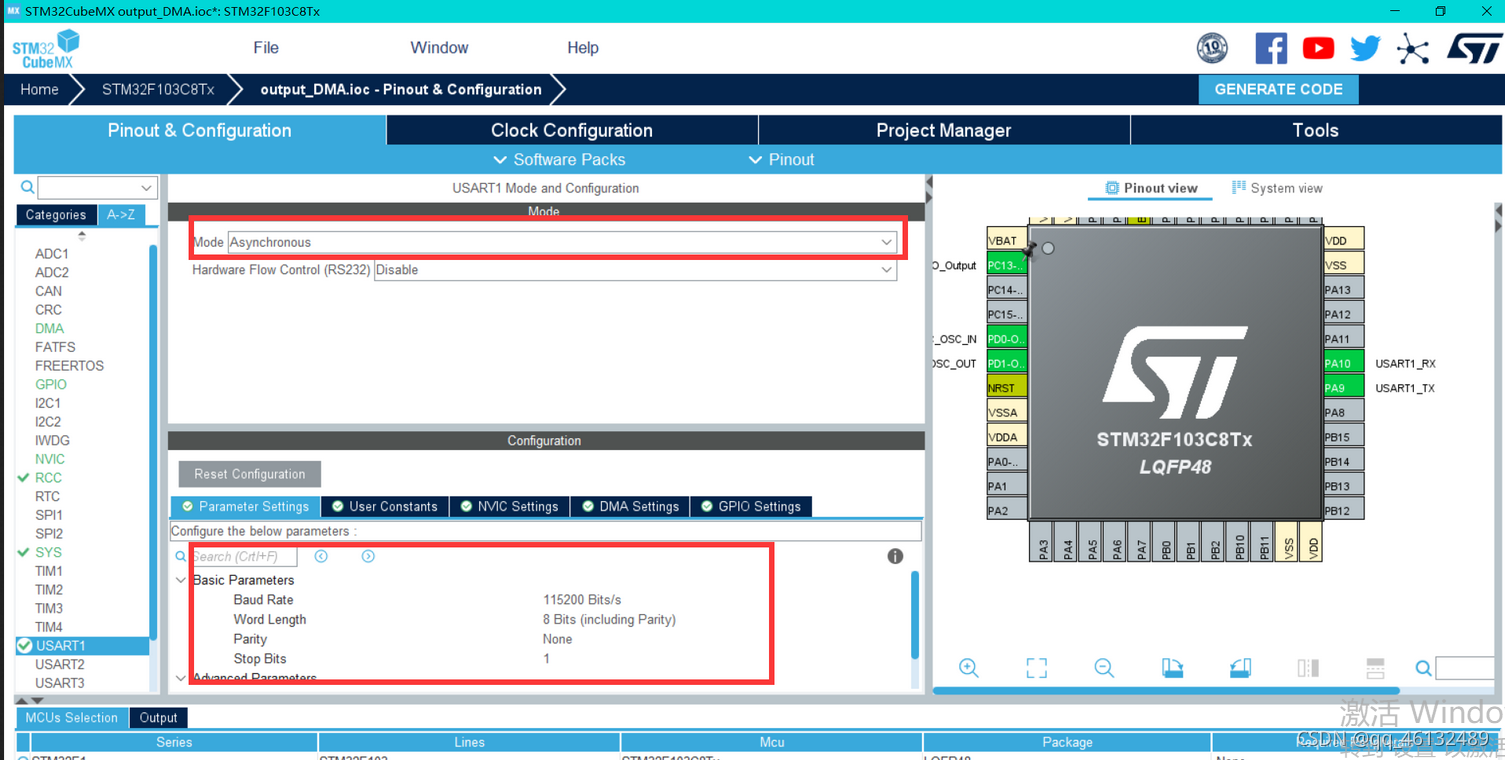

2.设置USART1

选择异步通信，参数选择默认
在这里插入图片描述

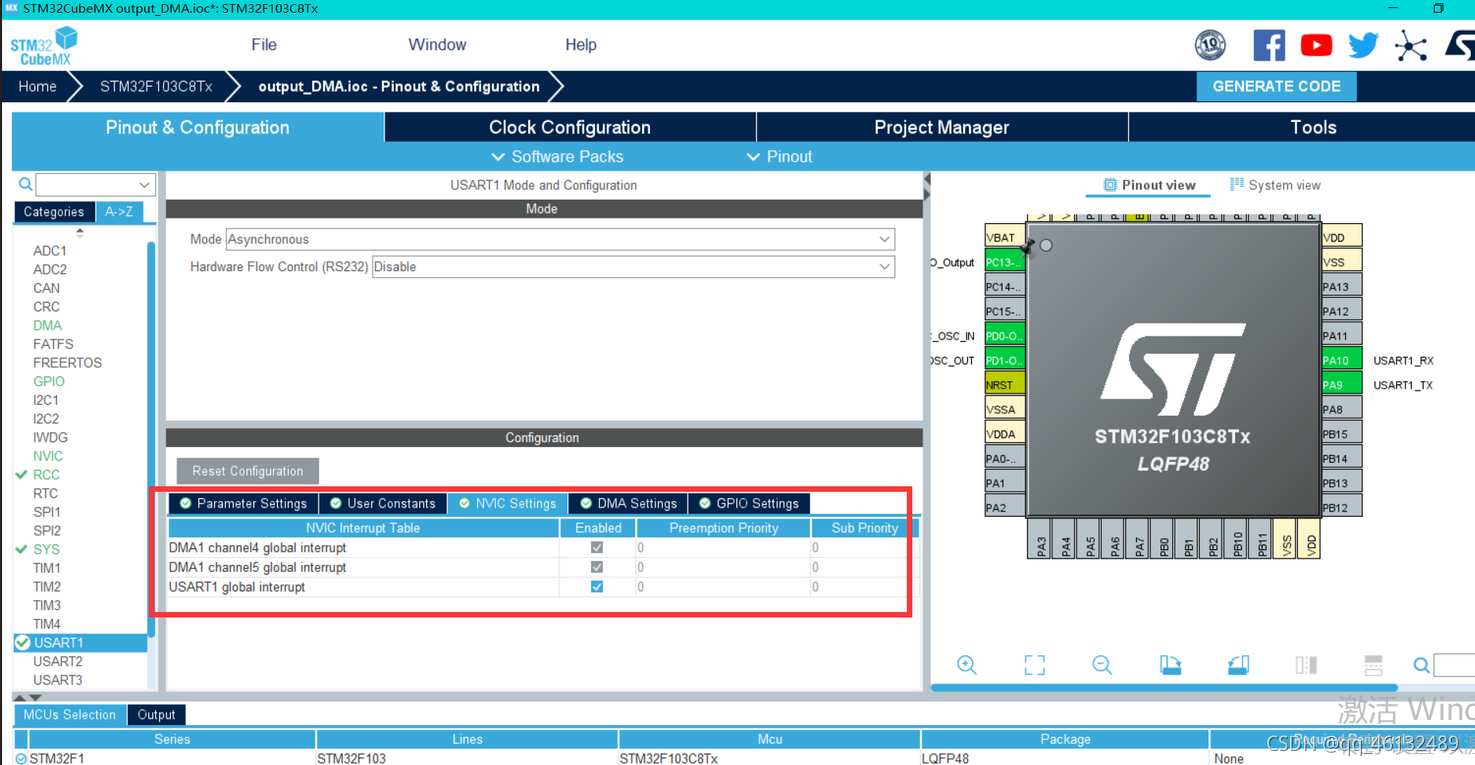

使能串口

在这里插入图片描述

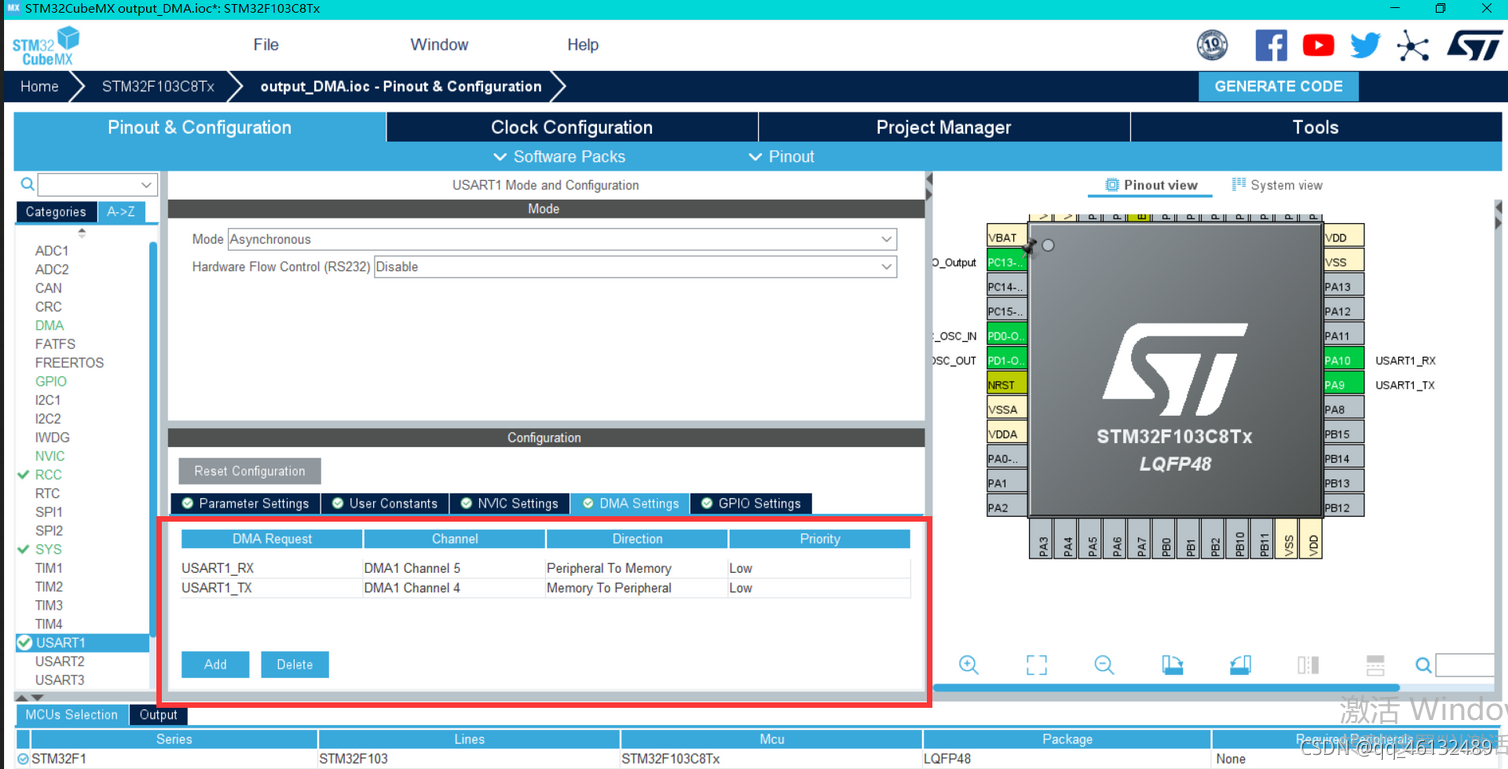

添加两个通道

在这里插入图片描述

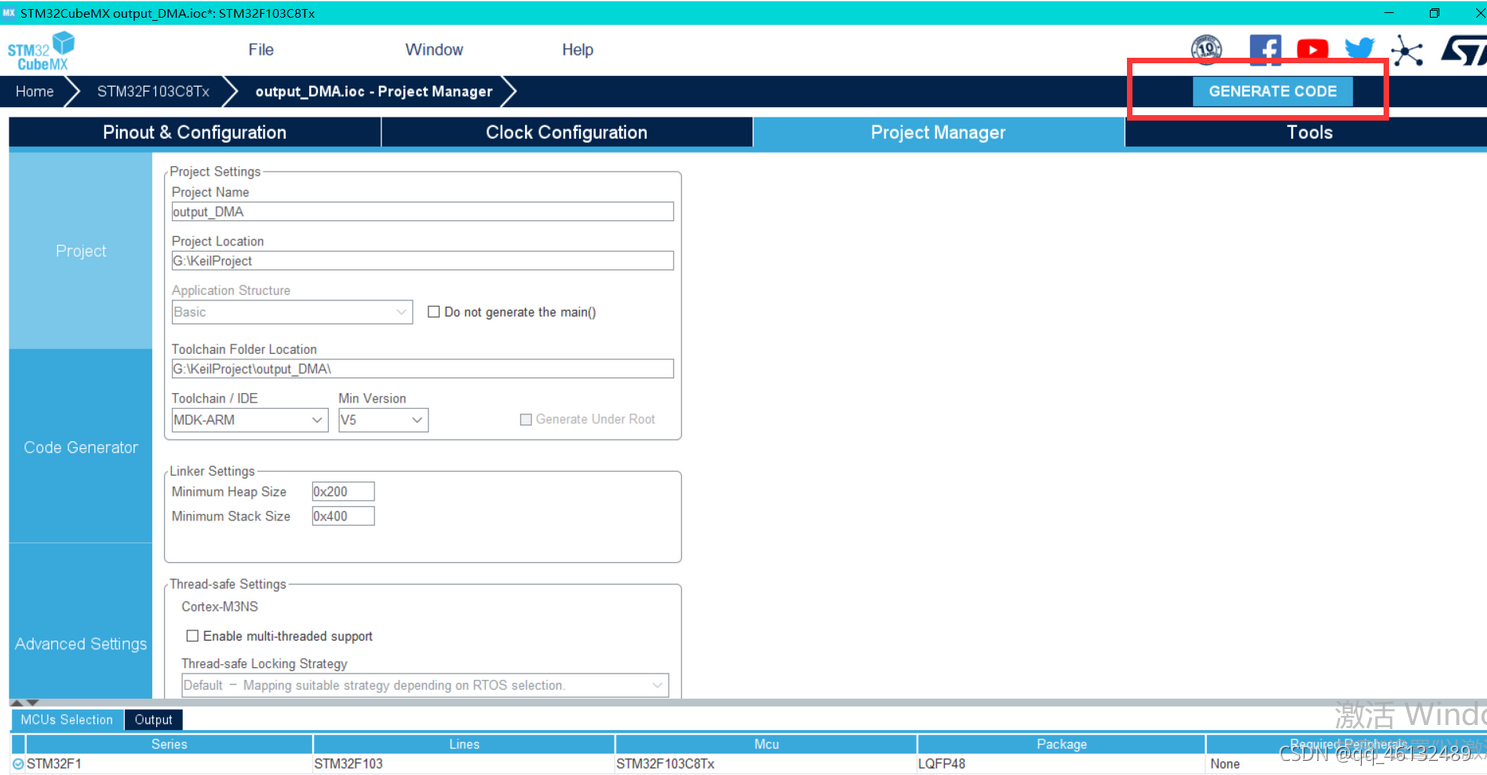

3.创建项目

在这里插入图片描述

（三）代码

int main(void)
{

  HAL_Init();

	uint8_t message[] = "DMA communication test\n";  //定义数据发送数组

  SystemClock_Config();

  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();

  while (1)
  {
    HAL_UART_Transmit_DMA(&huart1, (uint8_t *)message, sizeof(message));
	  HAL_Delay(1000);
  }
}

（四）效果参考

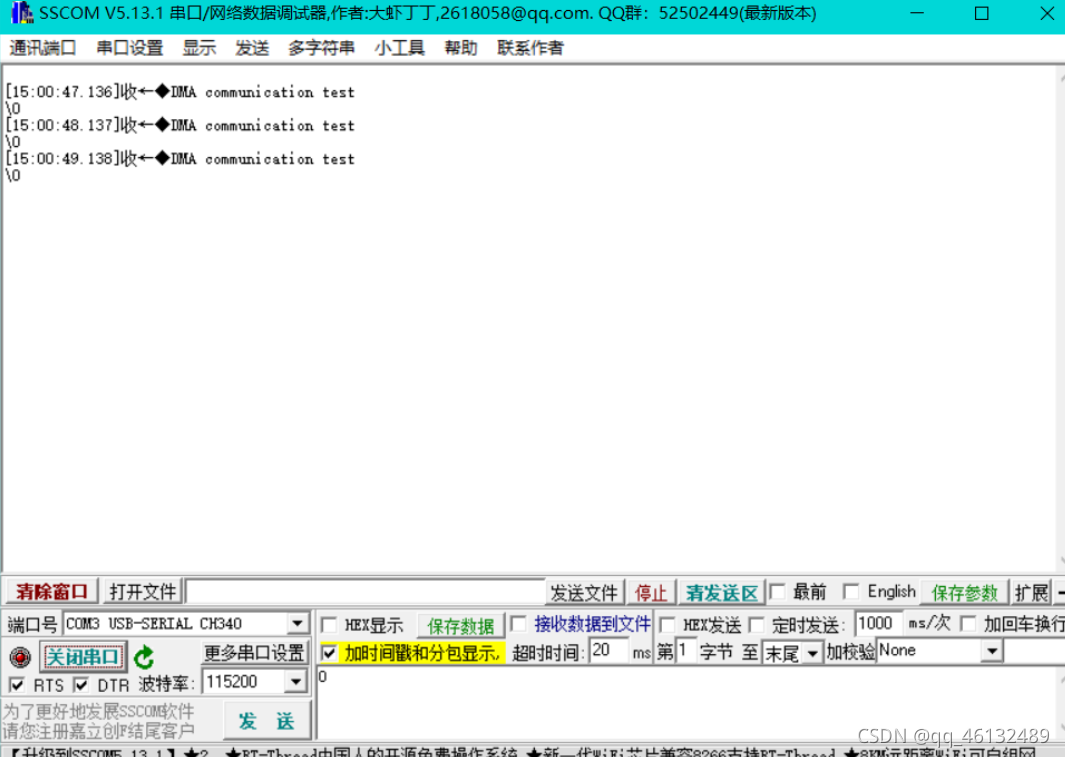

把修改完的代码进行编译后再烧录，通过串口调试助手查看。

在这里插入图片描述

（五）参考文献

https://blog.csdn.net/as480133937/article/details/104827639/

https://blog.csdn.net/qq_47281915/article/details/121063896?spm=1001.2014.3001.5501
