[嵌入式]STM32中断与DMA通信编程

一、CubeMX中断控制LED灯

1、生成项目

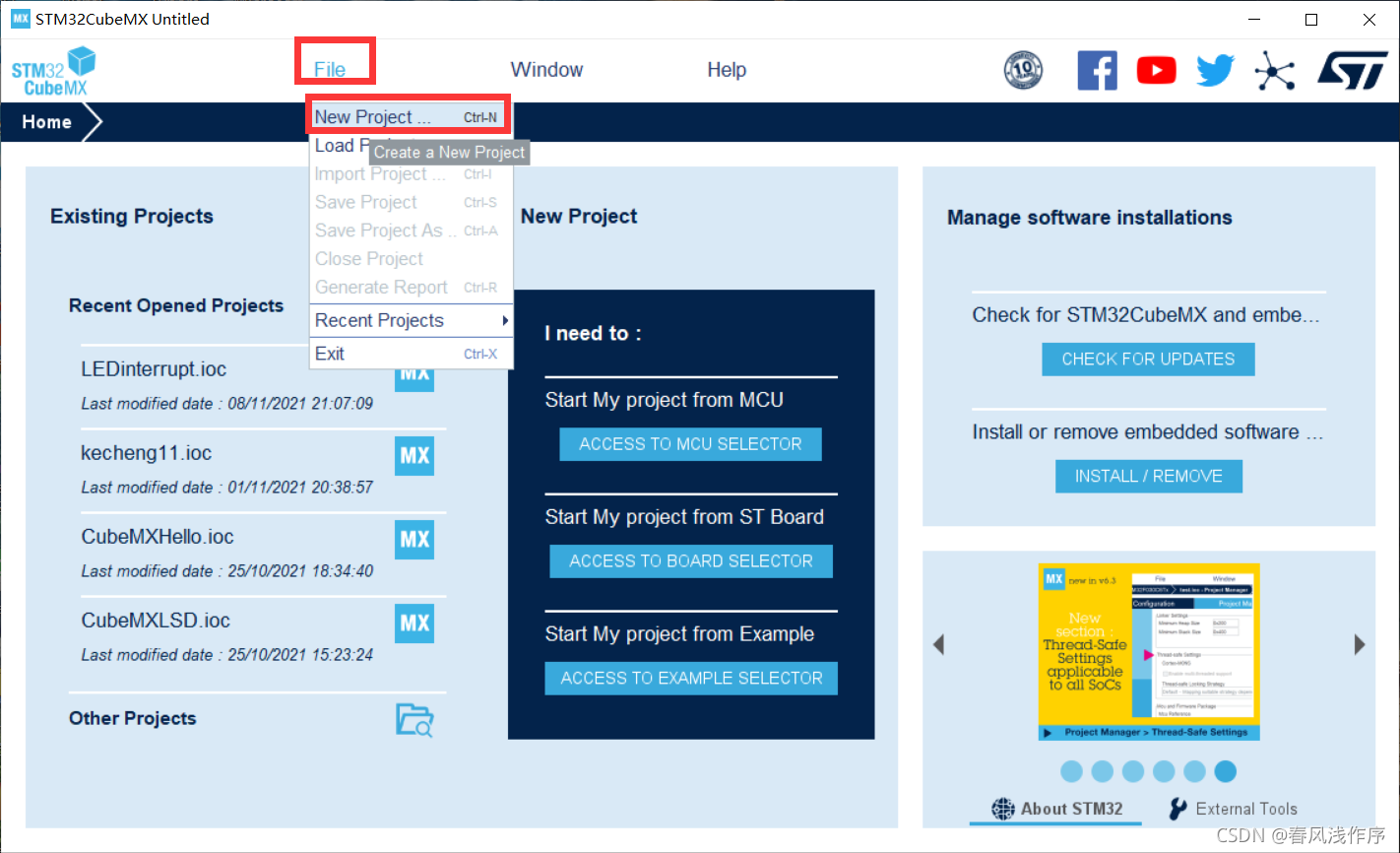

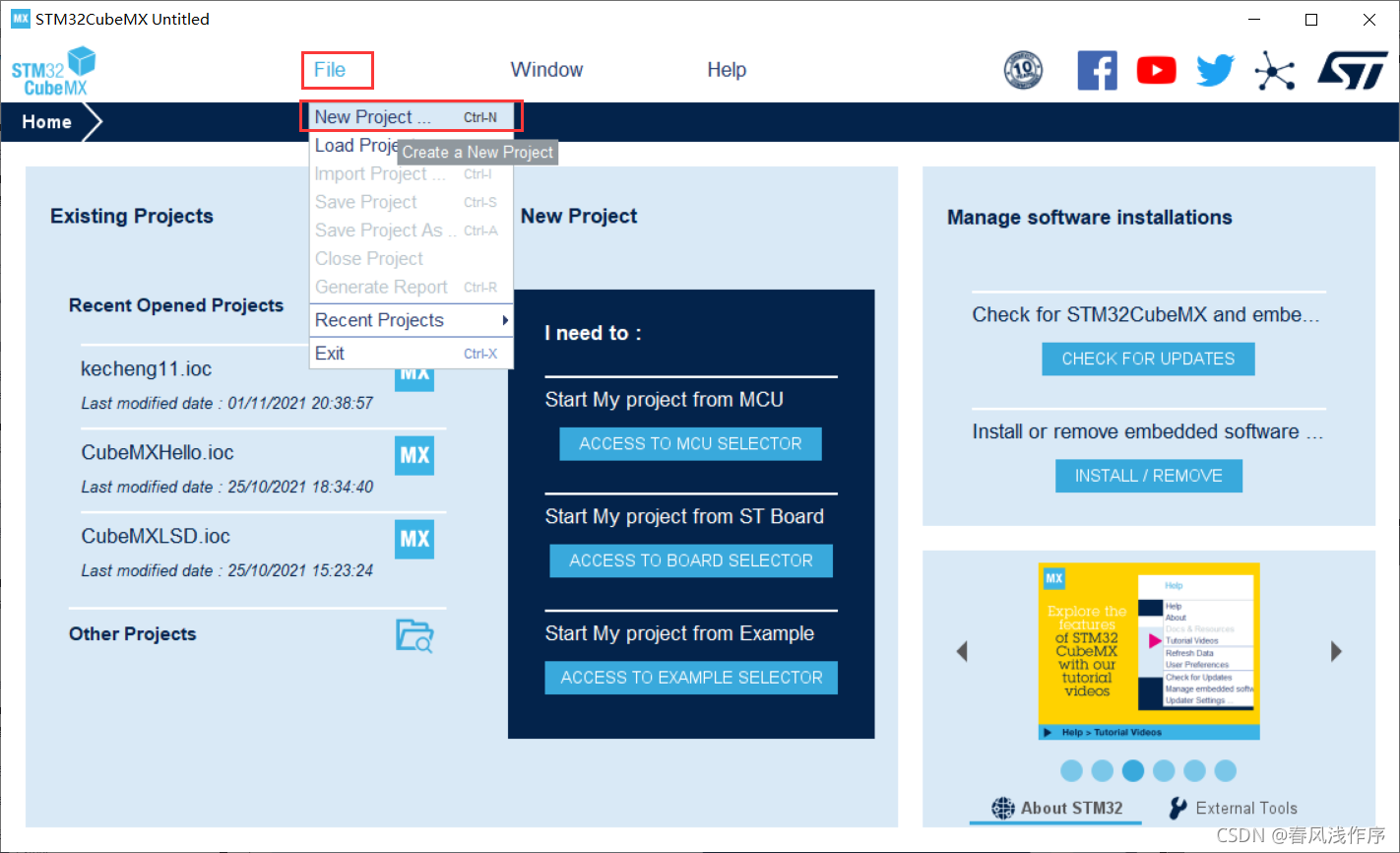

（1）新建项目File-New Project

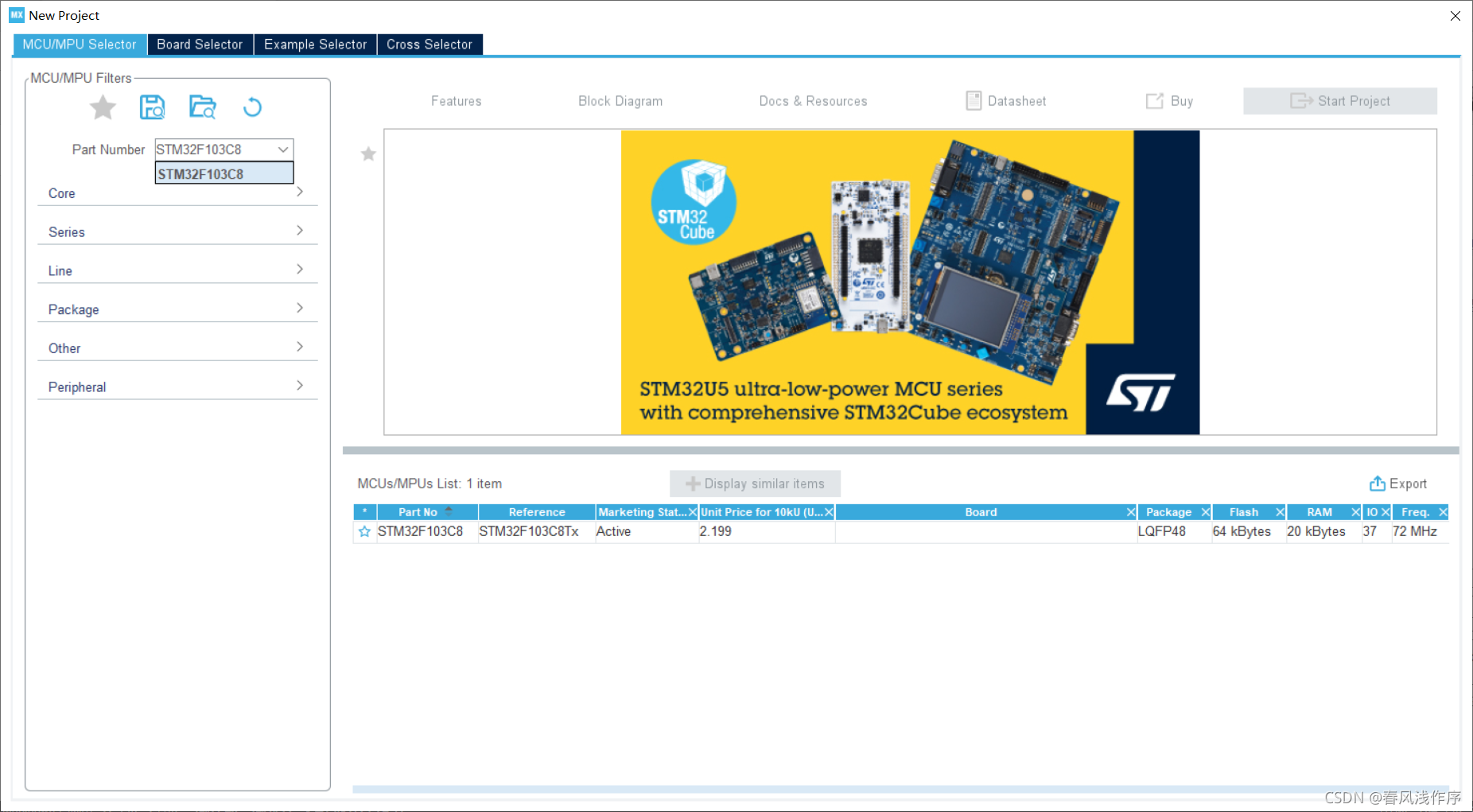

（2）选择芯片为STM32F103C8

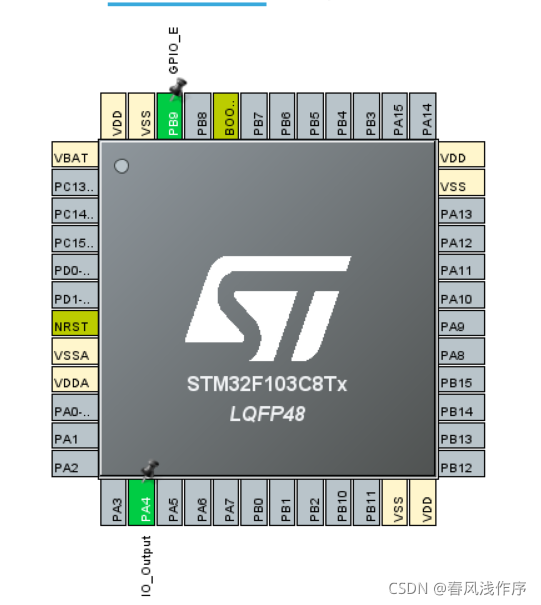

（3）相关设置

选择PA4设置为GPIO_Output输出模式，PB9设置为GPIO_EXTI9中断模式

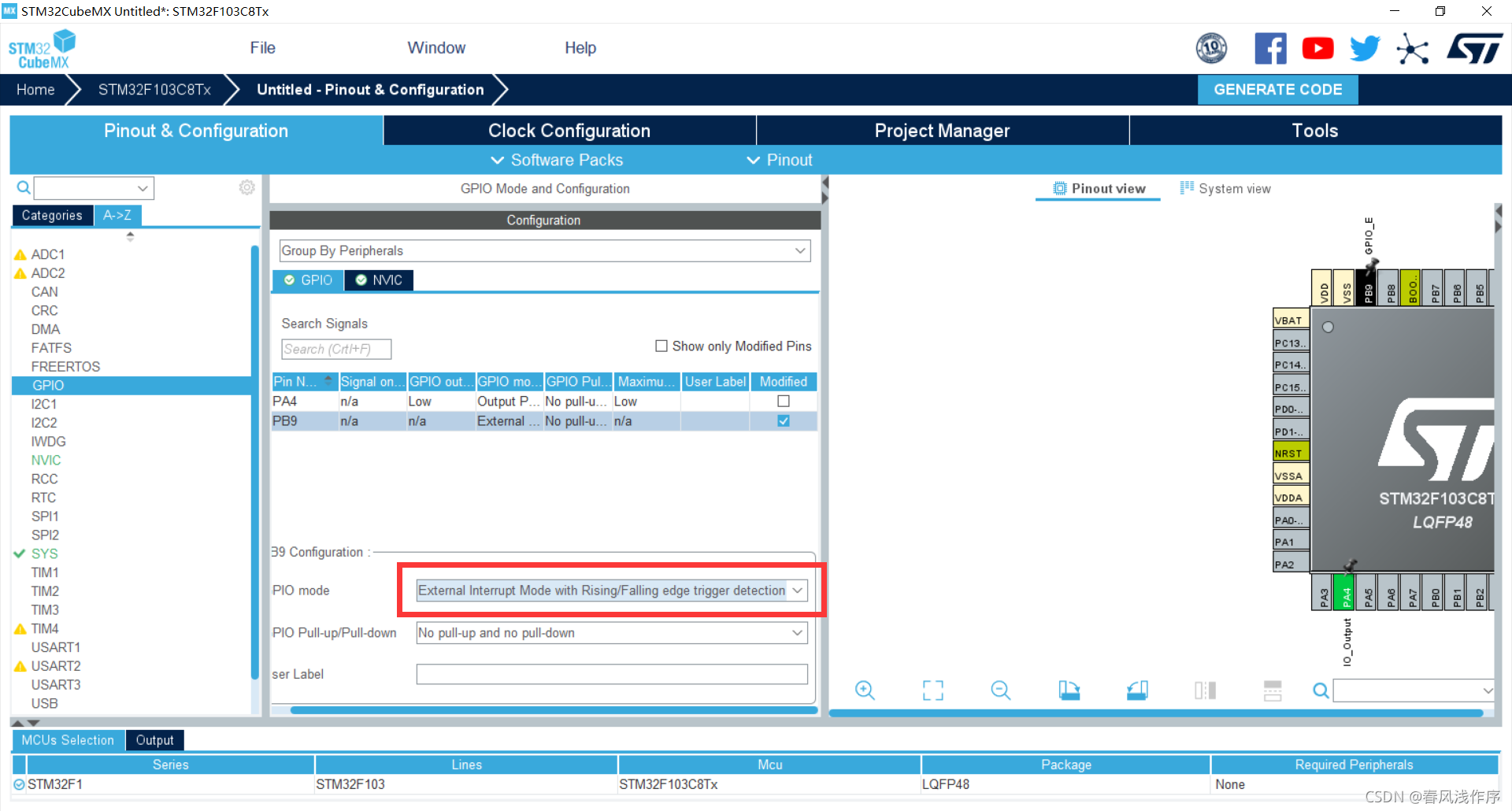

（4）PB9的GPIO mode

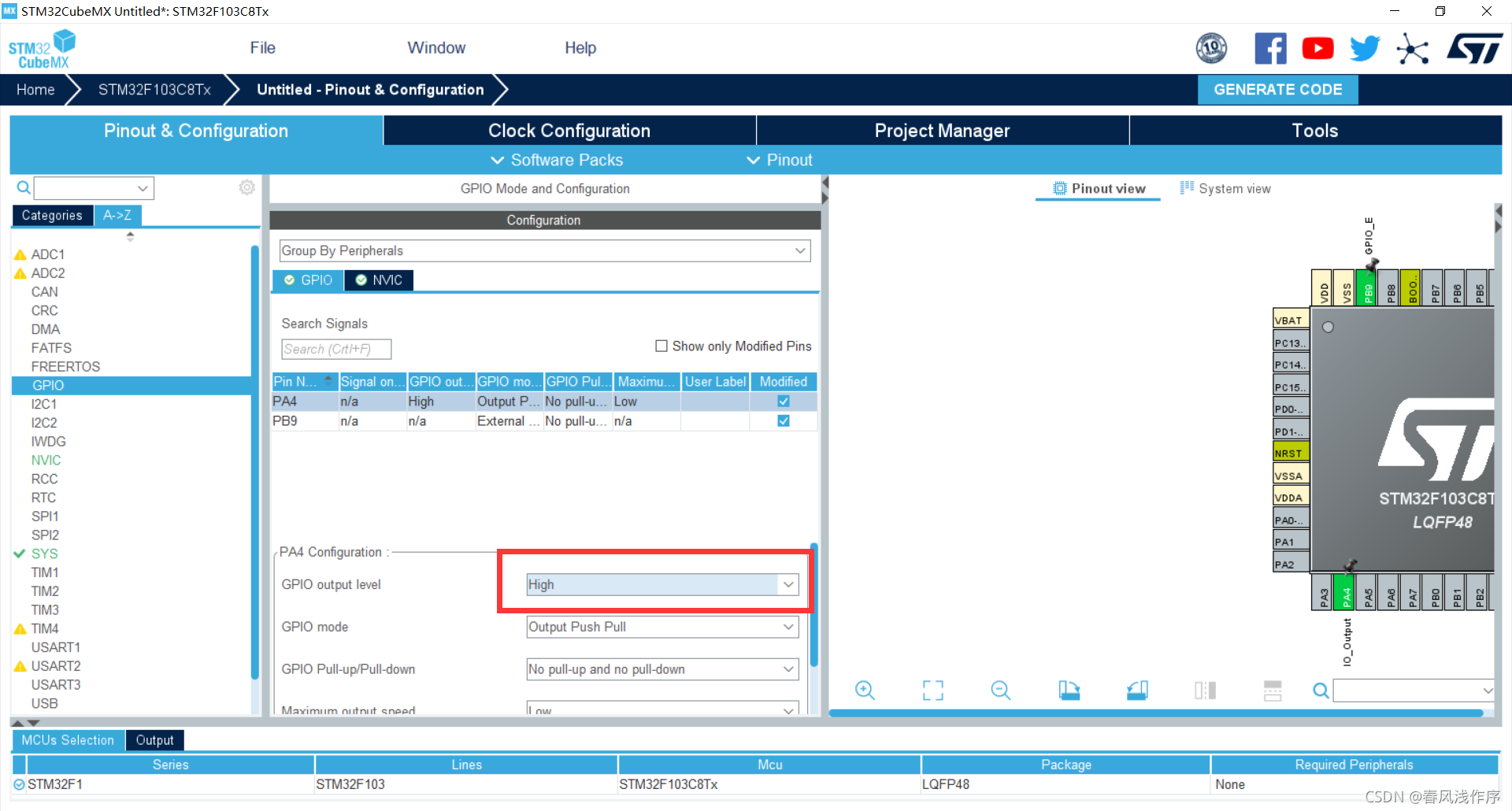

（5）PA4引脚配置

默认设置为High，处于熄灭状态

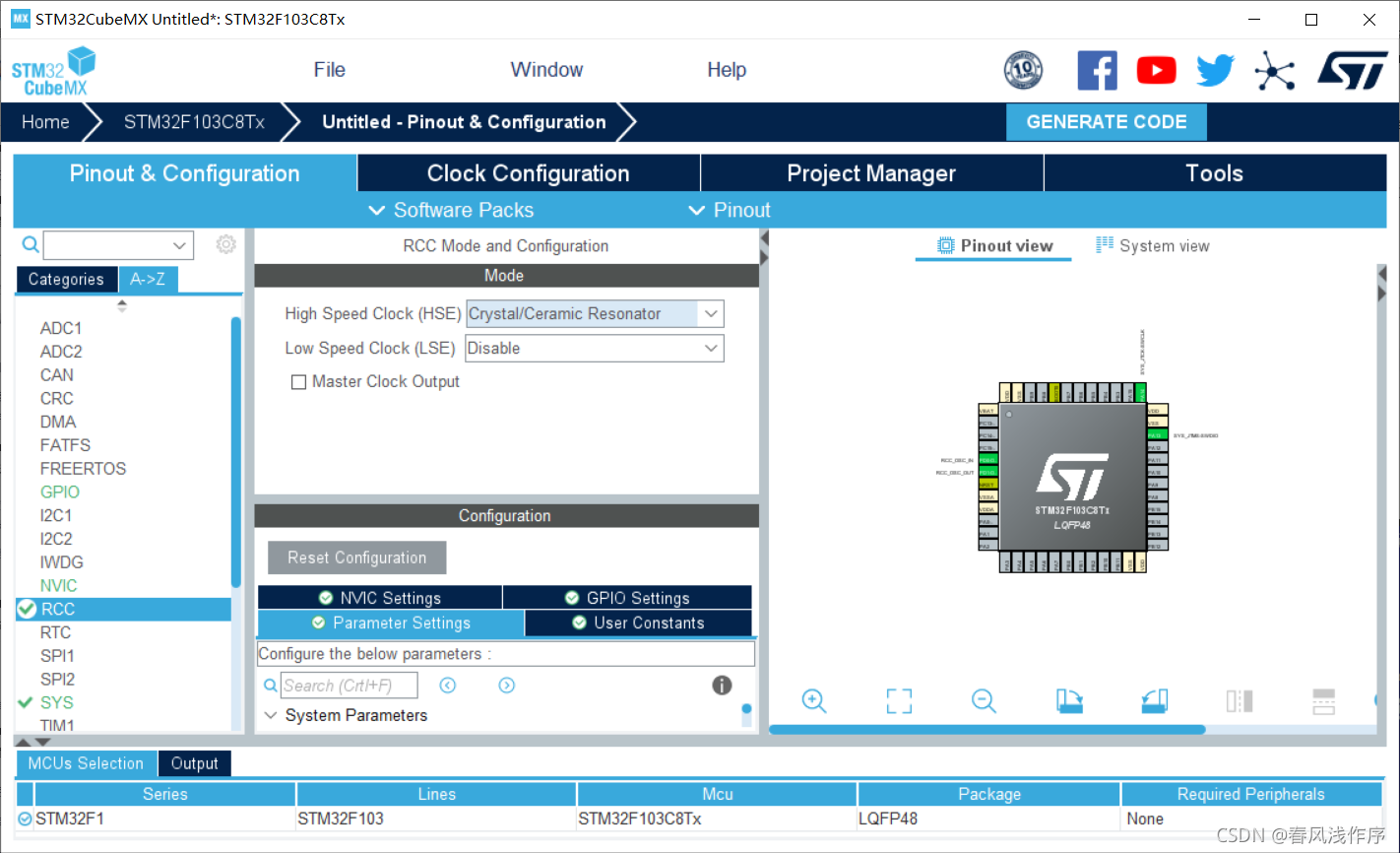

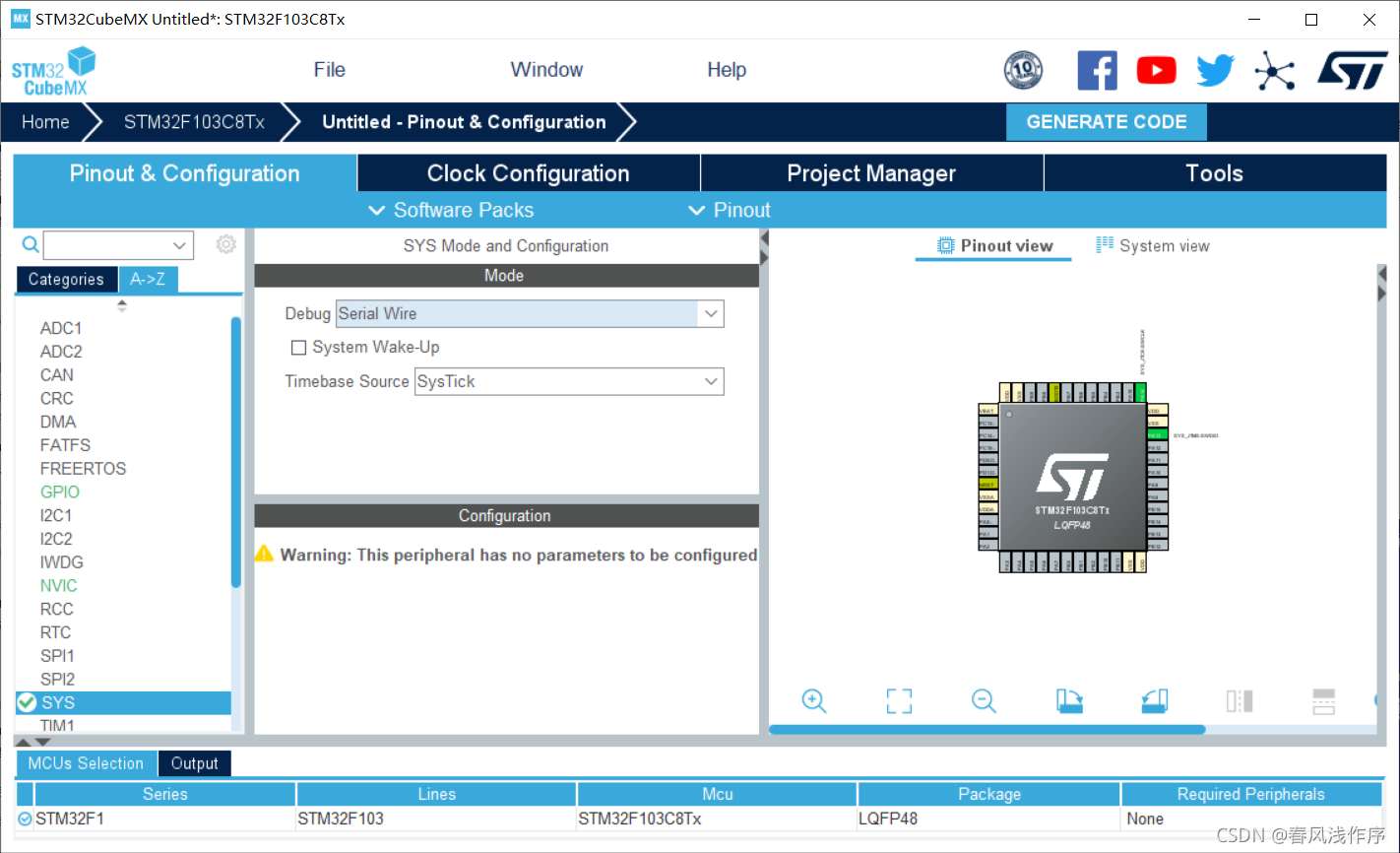

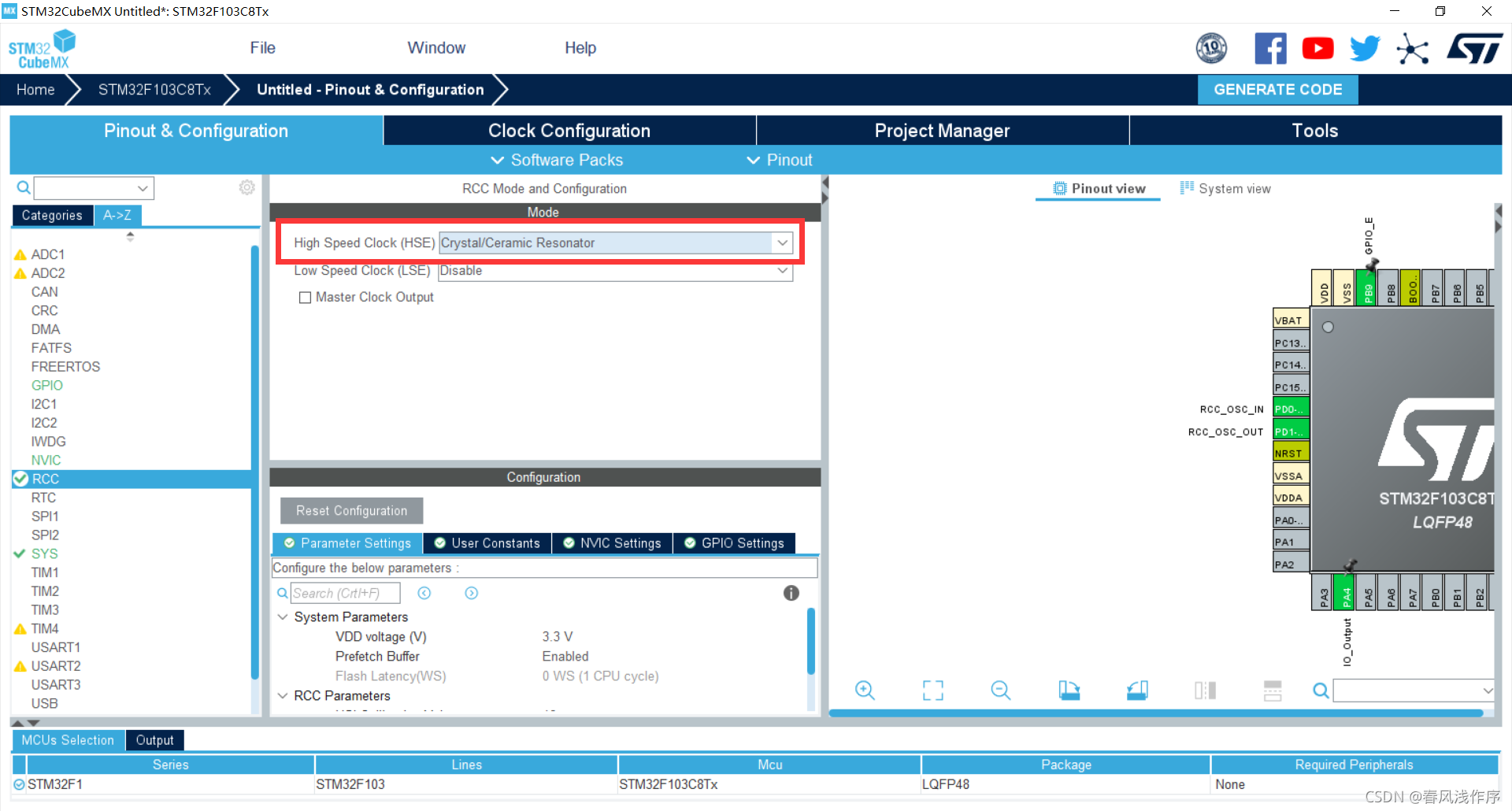

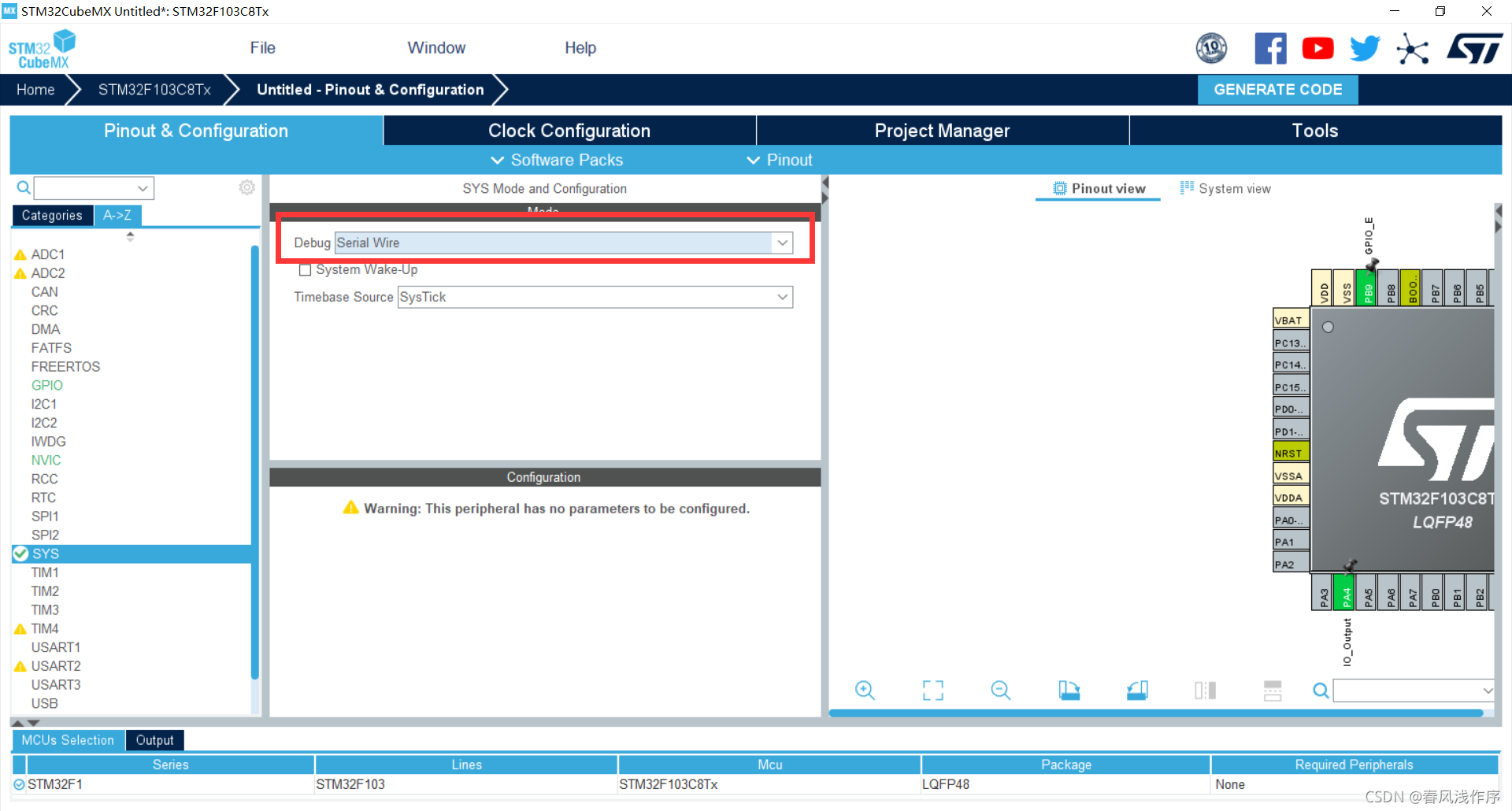

（6）RCC配置时钟和SYS配置

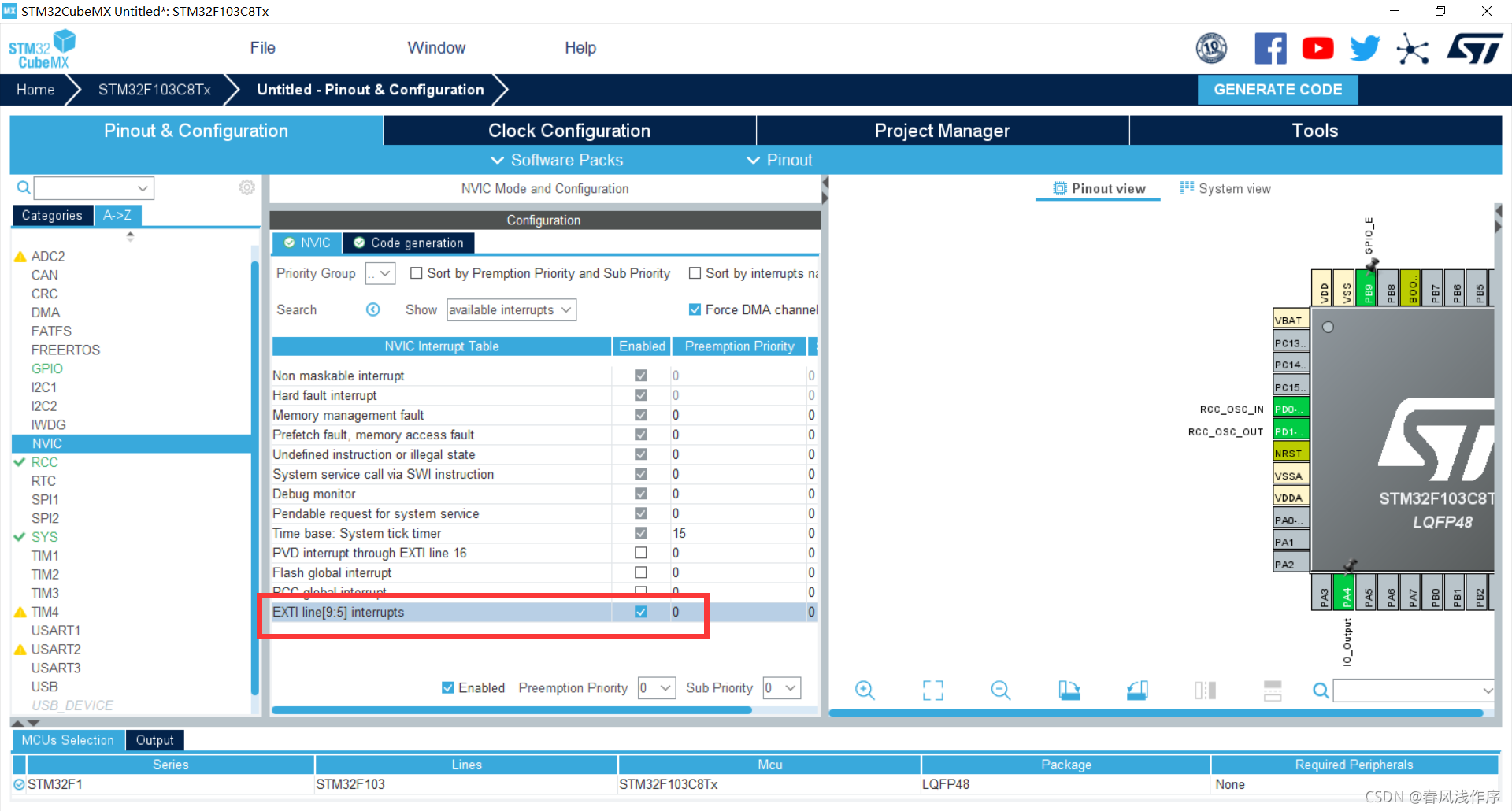

（7）开启中断

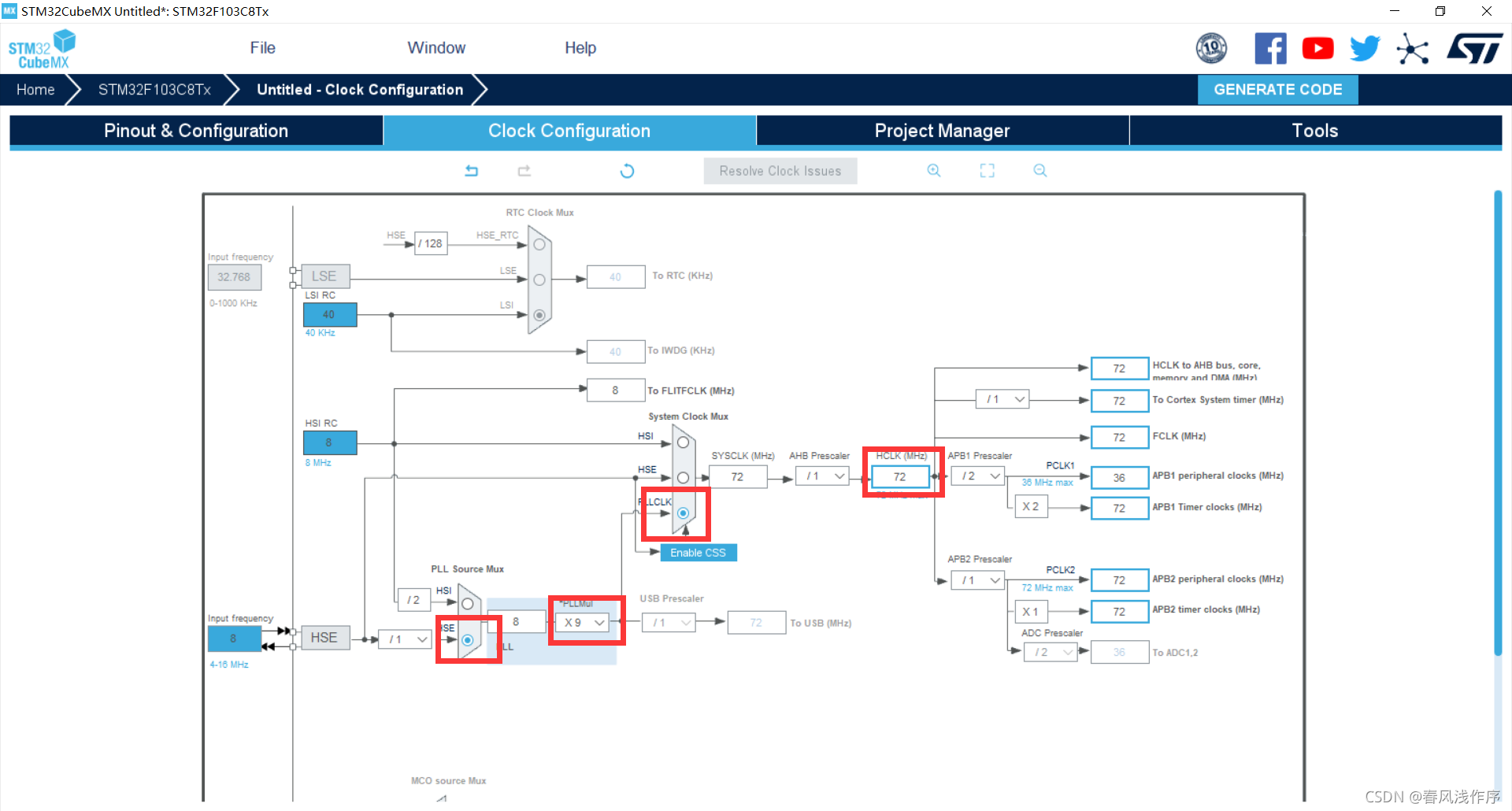

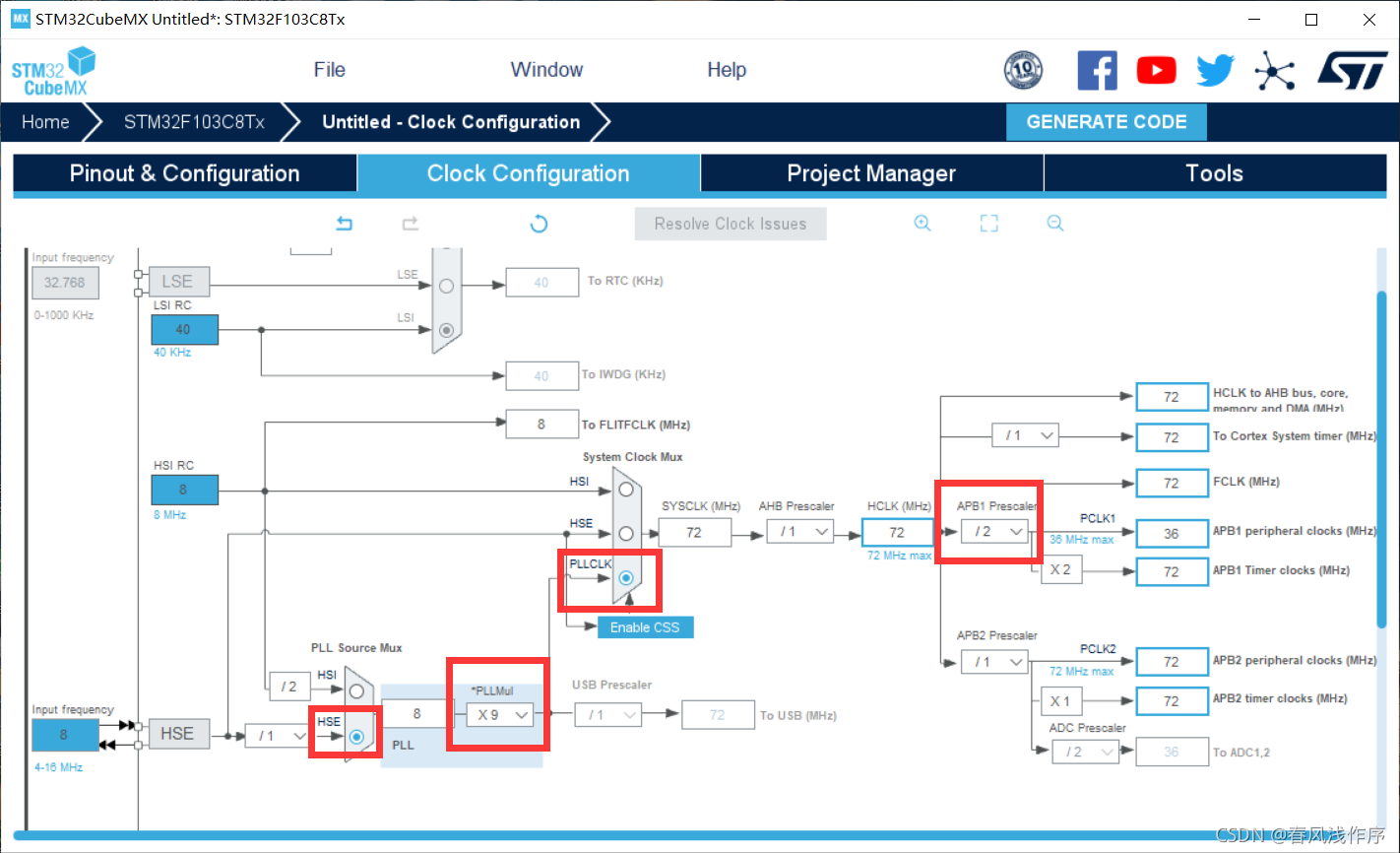

（8）时钟树设置

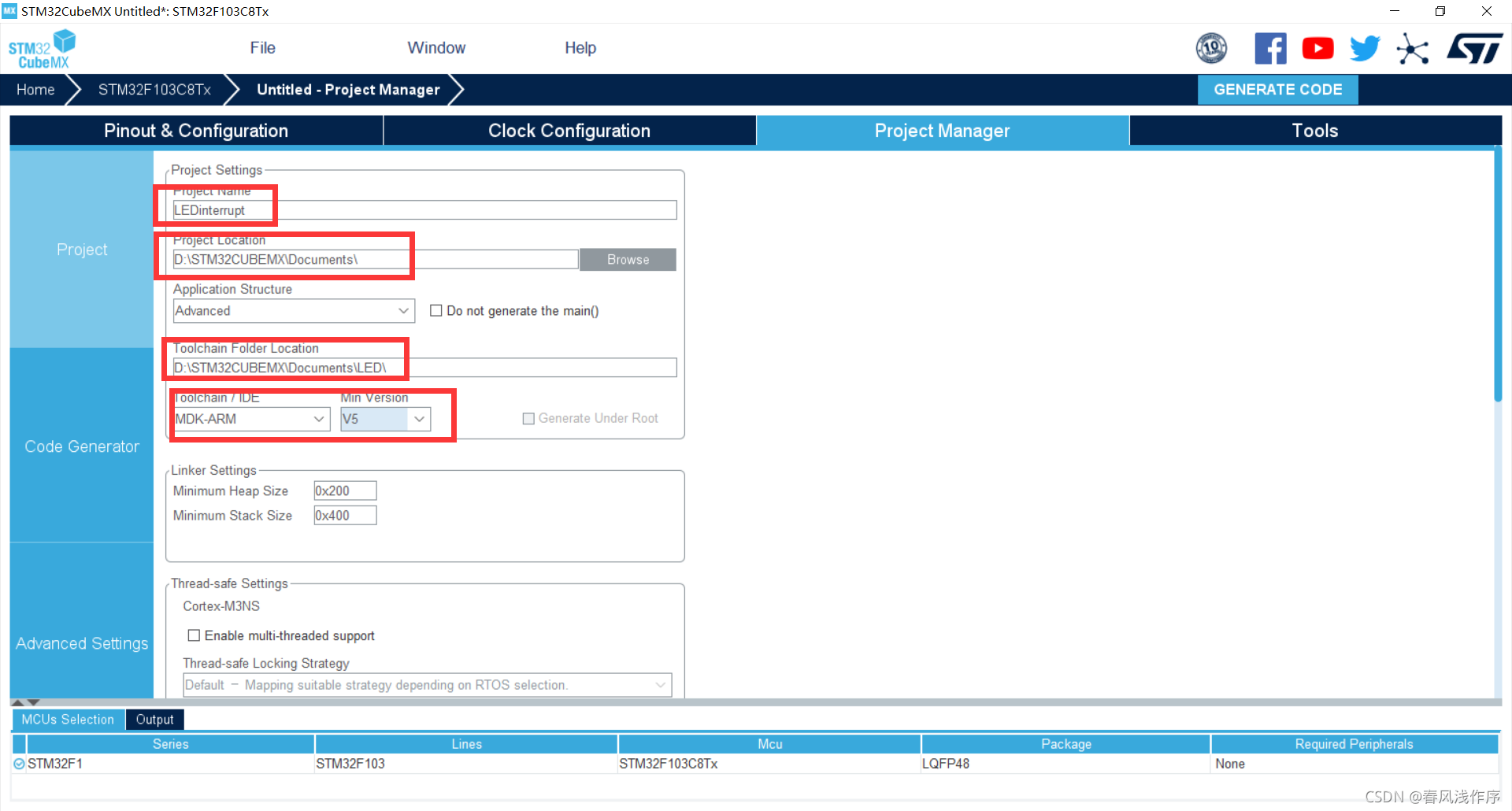

（9）项目命名位置选择

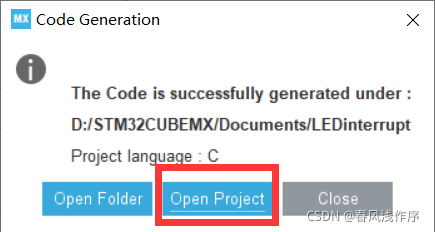

（10）用keil5打开

2、代码修改

在main.c中加入以下代码

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    /* Prevent unused argument(s) compilation warning */
    HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_4);  //翻转电平
    /* NOTE: This function Should not be modified, when the callback is needed,
             the HAL_GPIO_EXTI_Callback could be implemented in the user file
     */
}

3、编译运行

二、DMA通信编程

1、创建项目

（1）新建项目File-New Project

（2）选择芯片STM32F103C8

（3）RCC配置时钟和SYS配置

（4）时钟树配置

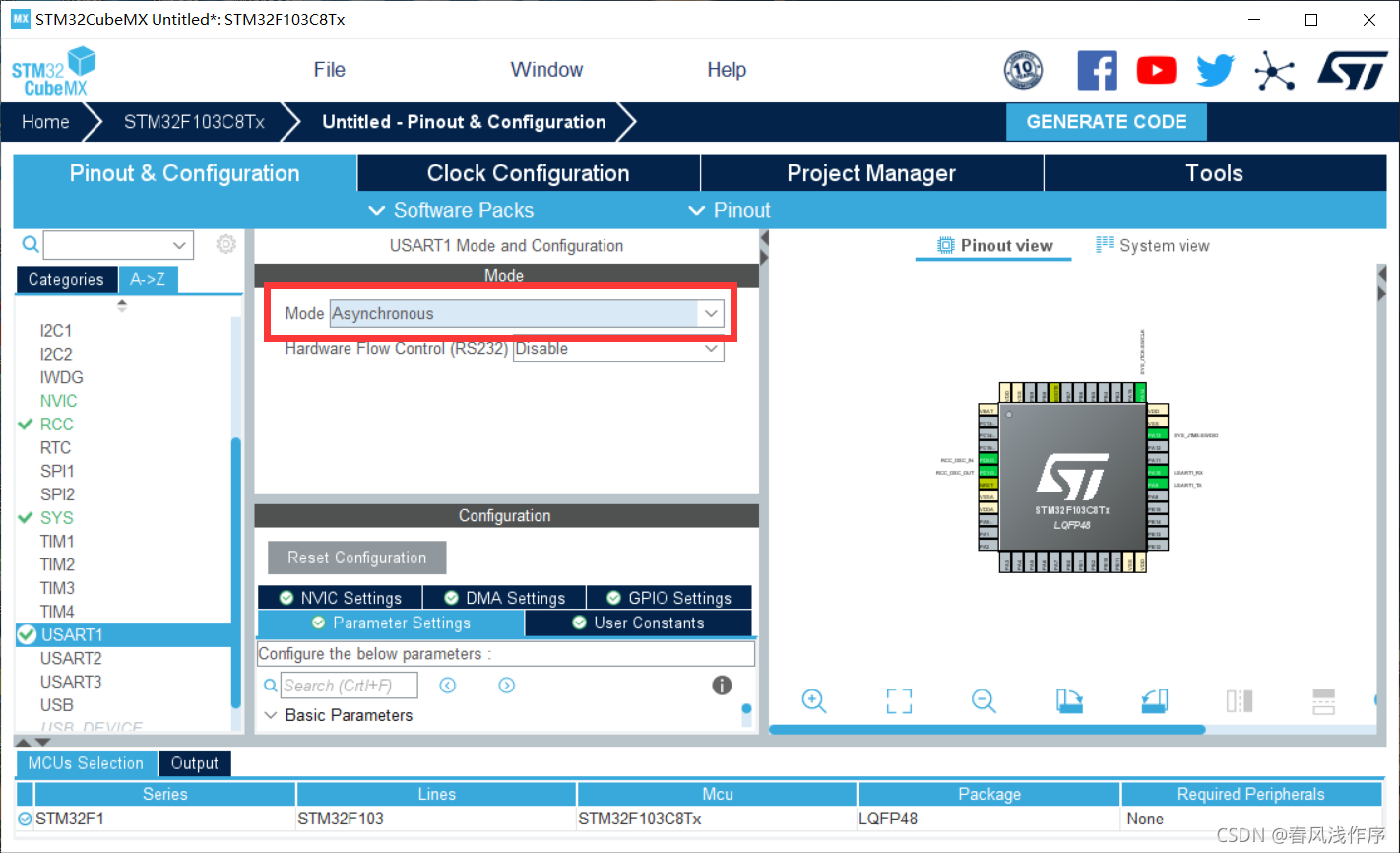

（5）选择USART1为异步通信模式

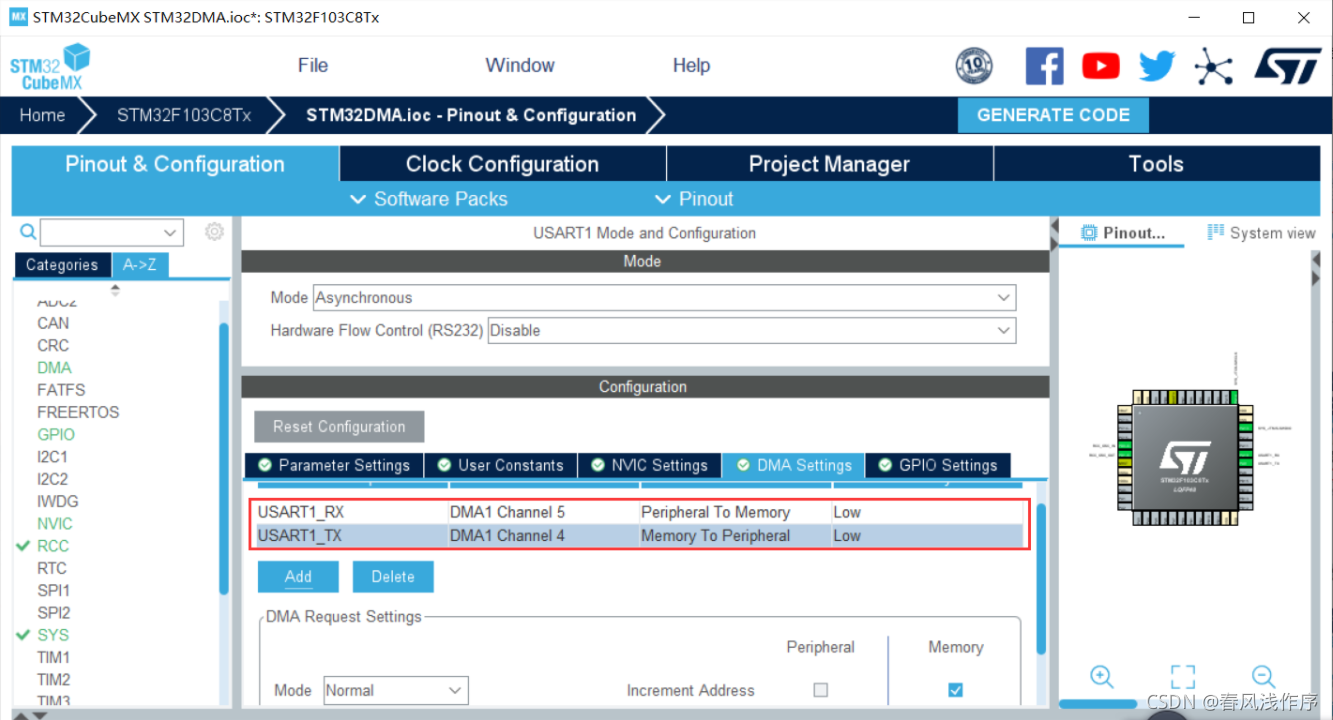

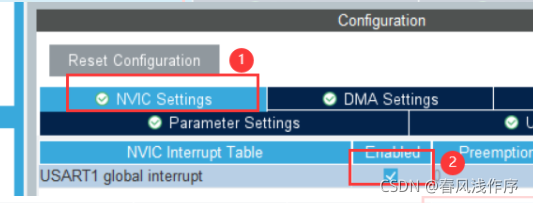

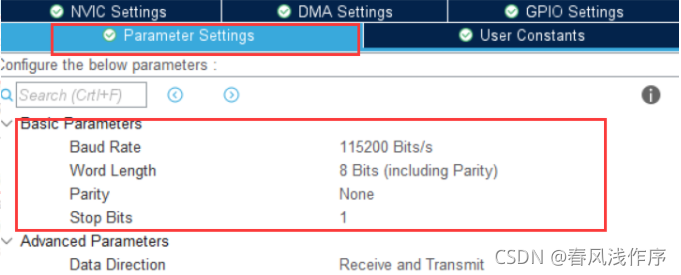

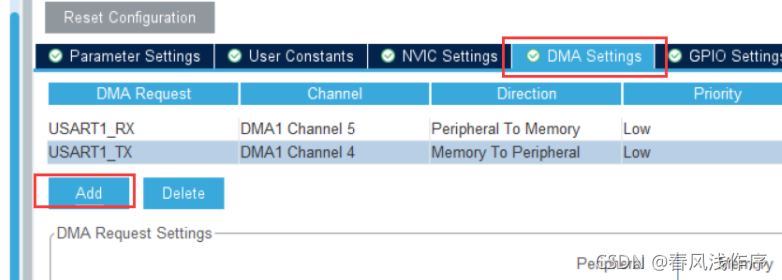

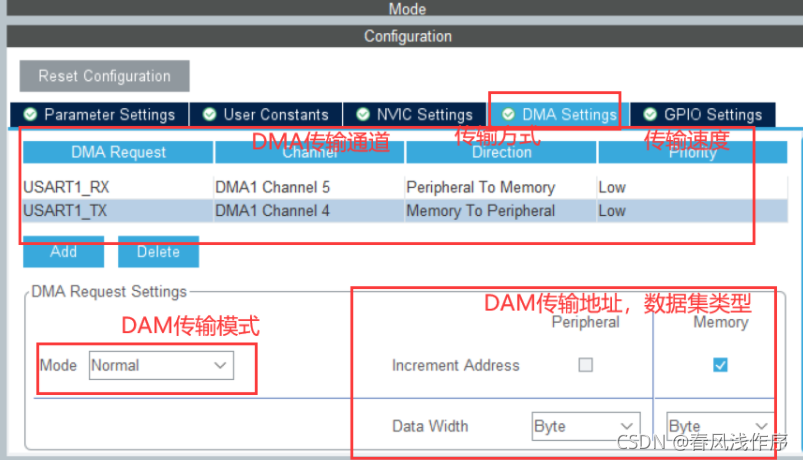

（6）配置串口

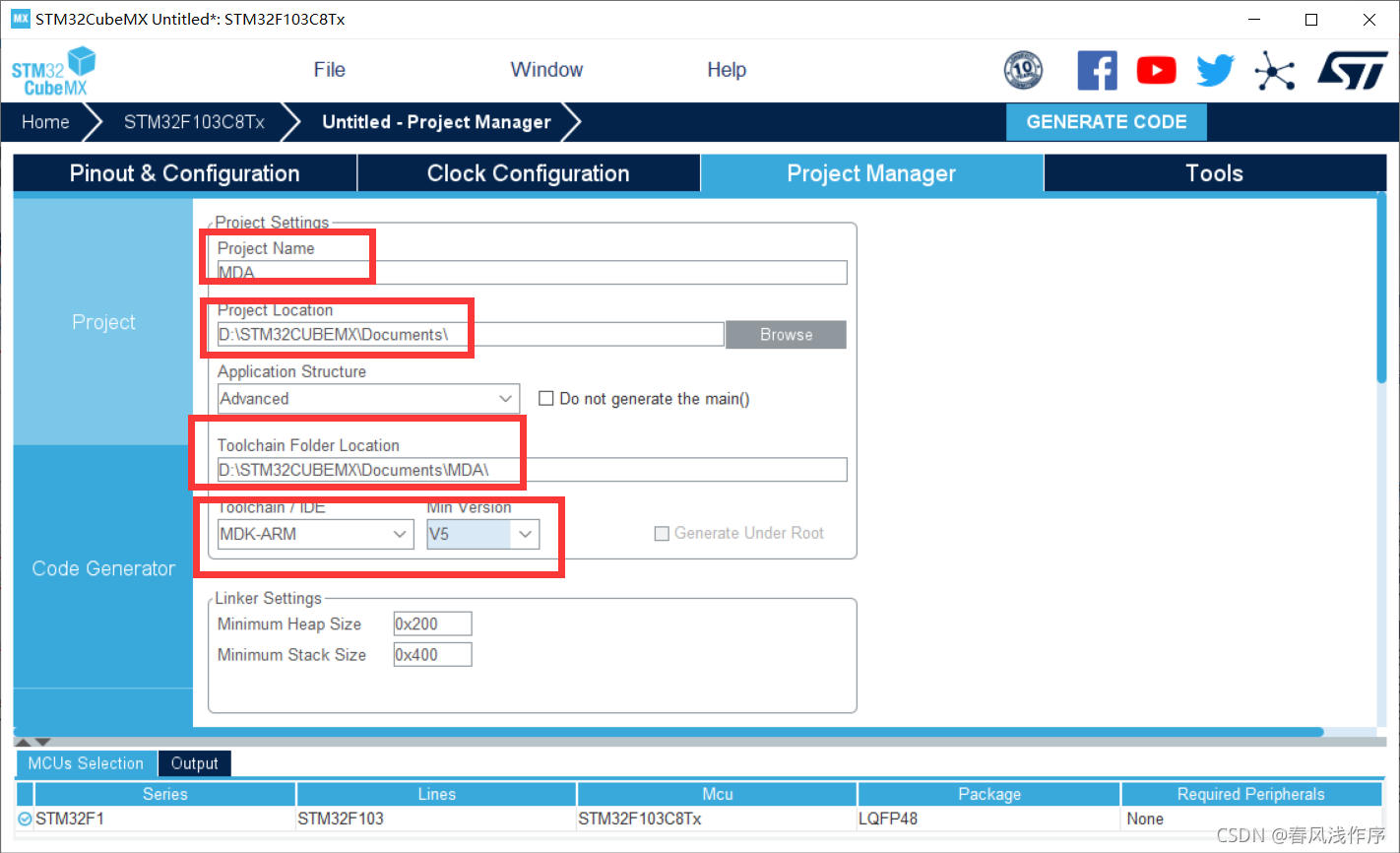

（7）项目命名位置选择

（8）用keil5打开

2、代码修改

在main函数while循环中加入以下内容

  uint8_t data[] = "Congratulation,you did it!\r\n";
    HAL_UART_Transmit_DMA(&huart1,(uint8_t *)data,30);
    HAL_Delay(1000);

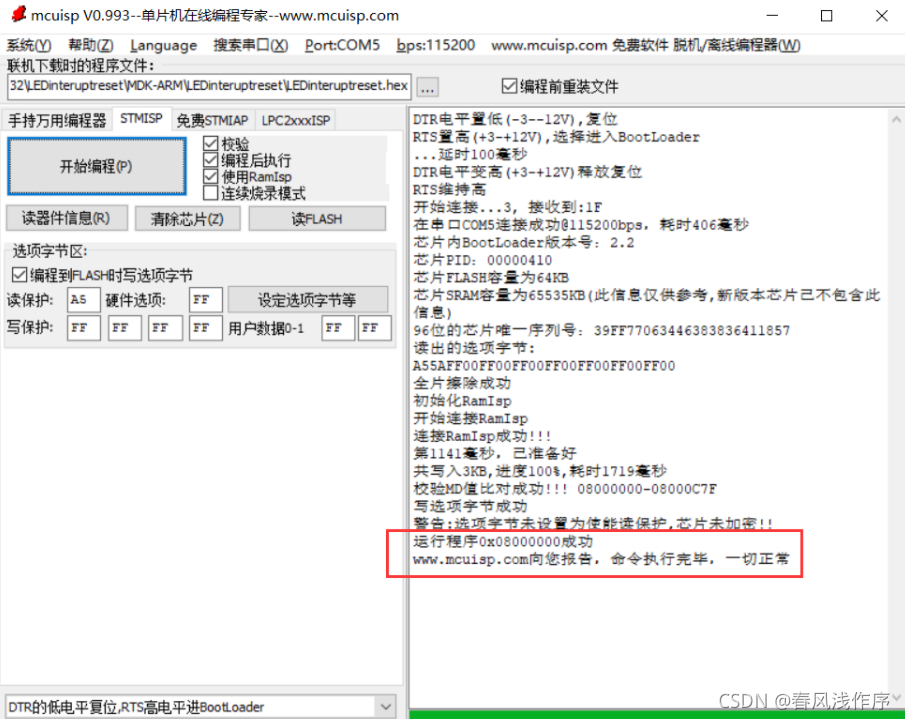

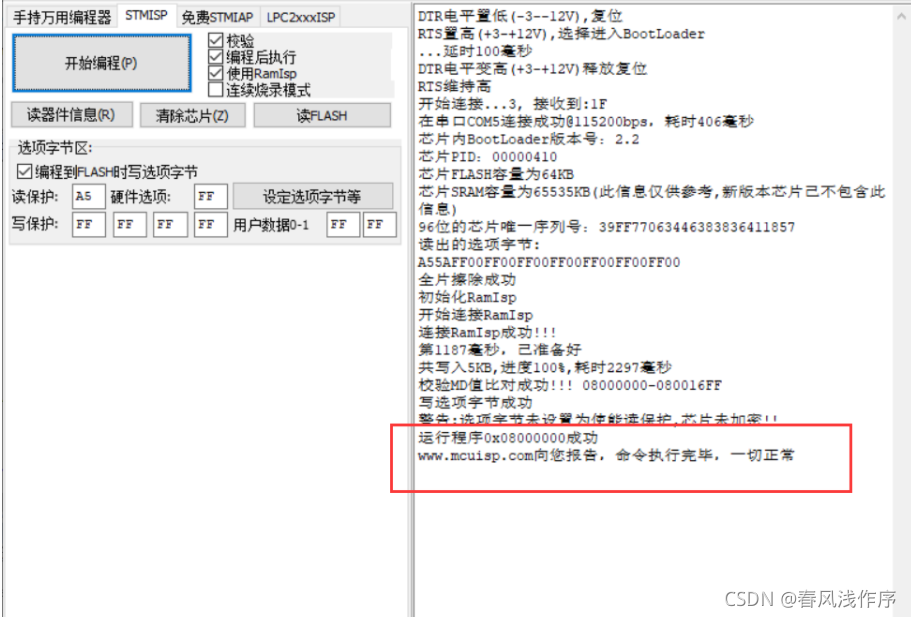

3、烧录

运行结果

三、总结

本次实验主要是学习stm32中断、DMA通信原理和编程方法，通过此次实验，了解了MDA的作用及实现，收益较多。
