LE5010-凌思微电子蓝牙芯片的开发记录（六）

LE5010睡眠模式的应用说明

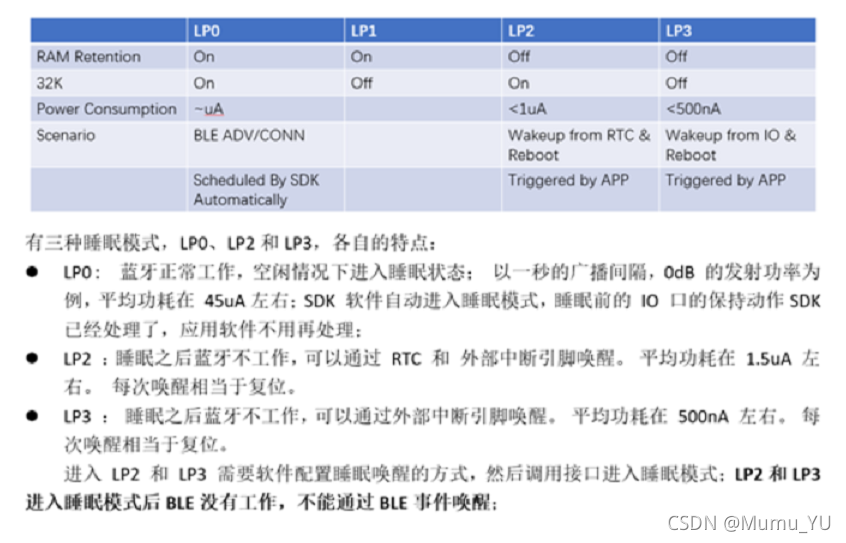

1）3种睡眠模式的介绍

在这里插入图片描述

? 注意：所有睡眠模式下，当使用串口打印时，需要将RX上拉（避免RX漏电导致功耗偏高。原因：UART RX 口为浮空输入时，会有漏电，所以要加个上拉，配置内部上拉就可以）

2）BLE应用

要进入睡眠状态需要将外设以及映射到的IO进行反初始化、软件定时器关掉。

LP0模式

? LP0的睡眠和广播间隔，发送功率还有外设的工作状态有关。BLE的例程在ble_loop()里调用了睡眠函数，只需在app_config.h调用如下宏：

#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0

LP2模式

进入睡眠状态需要将外设以及映射到的IO进行反初始化、软件定时器关掉LP2模式有RTC和GPIO唤醒，可同时使用；有四个外部中断唤醒io口：PA00,PA07,PB11,PB15;添加头文件：#include “lsrtc.h” #include “field_manipulate.h”，#include “sleep.h”，同样要配置两个宏：

#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0

配置参数：PB15上升沿和RTC唤醒

static void  ls_sleep_enter_lp2(void)
{
      struct deep_sleep_wakeup wakeup;
	  memset(&wakeup,0,sizeof(wakeup));
	  wakeup.pb15 = 1 ;                          //选择PB15作为唤醒io
	  wakeup.pb15_rising_edge = 1;               //选择上升沿唤醒
	  wakeup.rtc = 1 ;                           //选择LP2模式
   	  enter_deep_sleep_mode_lvl2_lvl3(&wakeup);  //调用睡眠函数
}

io上升沿唤醒和RTC唤醒函数的配置：

void exit_iowkup_init(void)
{
	io_cfg_input(PB15);
    io_pull_write(PB15, IO_PULL_DOWN);
    io_exti_config(PB15,INT_EDGE_RISING);
    io_exti_enable(PB15,true);
}

void RTC_WKUP_INIT(void )
{
     HAL_RTC_Init(2);
	 RTC_wkuptime_set(5);
}

配置唤醒参数：PB15下降沿唤醒

static void  ls_sleep_enter_lp2(void)
{
    struct deep_sleep_wakeup wakeup;
	memset(&wakeup,0,sizeof(wakeup));
	wakeup.pb15 = 1 ;
	wakeup.pb15_rising_edge = 0;
	wakeup.rtc  = 1 ;
   	enter_deep_sleep_mode_lvl2_lvl3(&wakeup);//调用唤醒函数
}

io下降沿唤醒函数

void exitpb15_iowkup_init(void)
{
	io_cfg_input(PB15);
    io_pull_write(PB15, IO_PULL_UP);
    io_exti_config(PB15,INT_EDGE_FALLING);
    io_exti_enable(PB15,true);
}

LP3模式

LP3睡眠模式可以用外部中断唤醒，在app_config.h配置两个宏：

#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0

配置参数：外部中断上升沿唤醒

static void ls_sleep_enter_LP3(void)
{
  struct deep_sleep_wakeup  wakeup;
	memset (&wakeup,0,sizeof(wakeup));
	wakeup.pa07 = 1;
	wakeup.pa07_rising_edge = 1;
	enter_deep_sleep_mode_lvl2_lvl3(&wakeup);//调用睡眠函数
}

唤醒函数配置如下：

void exitpa07_iowkup_init(void)
{
	io_cfg_input(PA07);
    io_pull_write(PA07, IO_PULL_DOWN);
    io_exti_config(PA07,INT_EDGE_RISING);
    io_exti_enable(PA07,true);
}

配置参数：外部中断下降沿唤醒

static void ls_sleep_enter_LP3(void)
{
  struct deep_sleep_wakeup  wakeup;
	memset (&wakeup,0,sizeof(wakeup));
	wakeup.pa07 = 1;
	wakeup.pa07_rising_edge = 0;
	enter_deep_sleep_mode_lvl2_lvl3(&wakeup);//调用睡眠函数
}

唤醒函数配置如下：

void exitpa07_iowkup_init(void)
{
	io_cfg_input(PA07);
    io_pull_write(PA07, IO_PULL_UP);
    io_exti_config(PA07,INT_EDGE_FALLING);
    io_exti_enable(PA07,true);
}

3)MCU应用

外设在工作的时候是不能睡下去的，用完要反初始化掉，注意外设的引脚也要反初始化处理，可通过RTC,外部IO唤醒；添加头文件#include “sleep.h”，在app_config.h配置如下两个宏：

#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0

MCU应用LP0模式需调用睡眠函数：deep_sleep_no_ble()，LP2模式和LP3模式参照BLE应用下的配置，还要进行如下图设置：将sleep.c下的：

XIP_BANNED void before_wfi()
{
    sleep_mode_set();
//    while(REG_FIELD_RD(SYSCFG->PMU_PWR, SYSCFG_BLE_PWR3_ST)); //MCU应用注释这行代码
    ble_hclk_clr();
    switch_to_xo16m();
    SYSCFG->ANACFG0 &= ~(SYSCFG_EN_DPLL_MASK | SYSCFG_EN_DPLL_16M_RF_MASK |         SYSCFG_EN_DPLL_128M_RF_MASK | SYSCFG_EN_DPLL_128M_EXT_MASK |            SYSCFG_EN_QCLK_MASK);
    MODIFY_REG(SYSCFG->ANACFG1,SYSCFG_XO16M_ADJ_MASK | SYSCFG_XO16M_LP_MASK,
        (uint32_t)3<<SYSCFG_XO16M_ADJ_POS | (uint32_t)0<<SYSCFG_XO16M_LP_POS);
}
