[嵌入式]小开脑洞（51单片机组合编程：MorseCode、《晴天》、计时器）

写在最前：本项目附视频效果展示，可点击文内链接查看。🤭

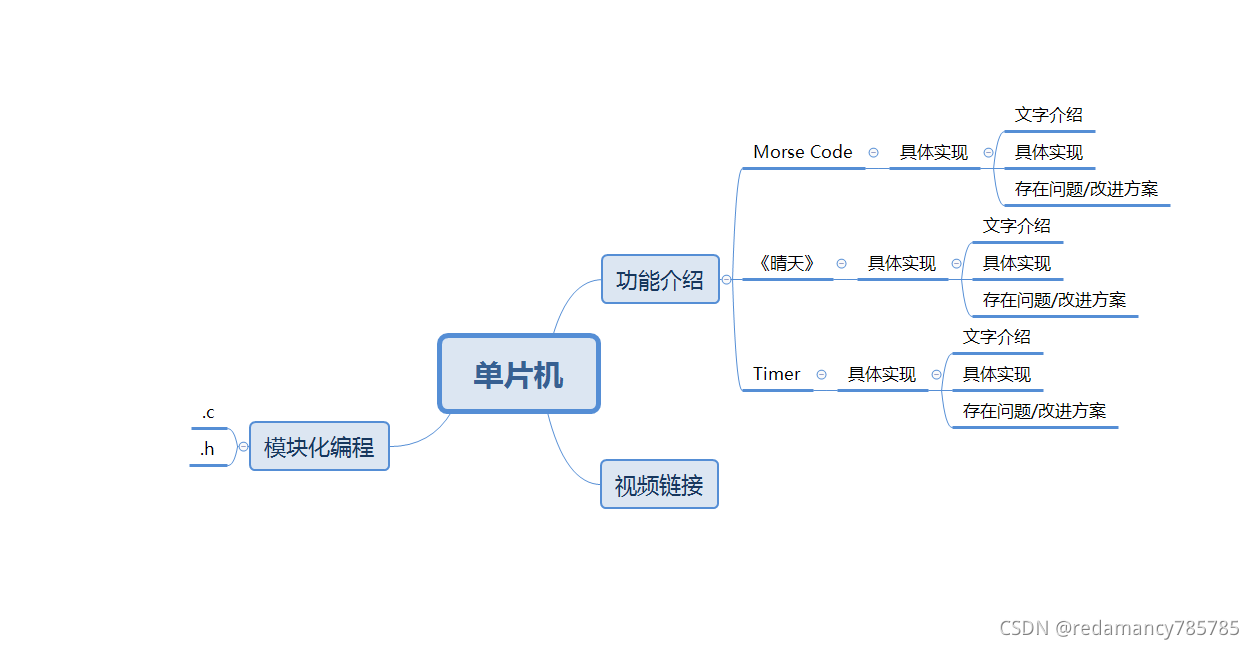

目录

一，模块化编程

二，功能介绍

三，bilibili链接视频

四，编写灵感

一，模块化编程

模块化编程是一种软件设计技术，它强调将程序的功能分为独立的，可互换的模块，以使每个模块都包含执行所需功能的一个方面所必需的一切。

在本项目中具体实现方式是将Nixie.h、Nixie.c、Delay.h、Delay.c模块化。

Nixie.h

#ifndef __NIXIE_H__
#define __NIXIE_H__
void Nixie(unsigned char Location,Number,xms);
#endif

Nixie.c

#include <REGX52.H>
#include "Delay.h"
unsigned char NixieNumber[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

void Nixie(unsigned char Location,Number,xms)
{
	P0=0x00;
	switch(Location)
	{
		case 1:
			P0=0x01;break;//1áá 0?e
		case 2:
			P0=0x02;break;

	}

	P2=NixieNumber[Number];
	Delay(xms);
	//P2=0x00;//0áá 1?e
}

Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__
void Delay(unsigned int xms);
#endif

Delay.c

void Delay(unsigned int xms)		//@12.000MHz
{
	while(xms--)
	{
		unsigned char i, j;

		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

前部定义

#include <REGX52.H>
#include "Delay.h"
#include "Nixie.h"

sbit L1=P1^0;
sbit L2=P1^1;
sbit L3=P1^2;
sbit L4=P1^3;
sbit L5=P1^4;
sbit L6=P1^5;
sbit L7=P1^6;
sbit L8=P1^7;

unsigned int i;
unsigned int j;

int P=0x00;
int Hour=0;
int Min=0;
int S=0;

二，功能介绍

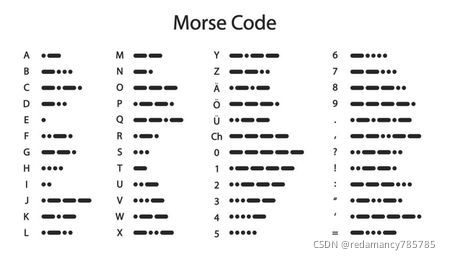

• Morse Code

?本项目中，八个发光二极管全亮表示MorseCode中的长横杠，第一个发光二极管亮表示小点。

代码展示0~9的Morse Code，其中数码管显示正表示的数字，发光二极管负责显示MorseCode。

实现代码如下：

    //0
    for(i=0;i<100;i++)
	{Nixie(1,0,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,0,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,0,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,0,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,0,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);


	//1
	for(i=0;i<100;i++)
	{Nixie(1,1,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,1,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,1,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,1,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,1,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);

	//2
	for(i=0;i<100;i++)
	{Nixie(1,2,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,2,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,2,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,2,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,2,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);


	//3
	for(i=0;i<100;i++)
	{Nixie(1,3,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,3,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,3,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,3,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,3,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);
	//4
	for(i=0;i<100;i++)
	{Nixie(1,4,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,4,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,4,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,4,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,4,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);
	//5
	for(i=0;i<100;i++)
	{Nixie(1,5,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,5,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,5,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,5,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,5,5);L1=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);
	//6
	for(i=0;i<100;i++)
	{Nixie(1,6,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,6,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,6,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,6,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,6,5);L1=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);

	//7
	for(i=0;i<100;i++)
	{Nixie(1,7,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,7,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,7,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,7,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,7,5);L1=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);
	//8
	for(i=0;i<100;i++)
	{Nixie(1,8,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,8,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,8,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,8,5);L1=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,8,5);L1=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);
	//9
	for(i=0;i<100;i++)
	{Nixie(1,9,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,9,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,9,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,9,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;}
	P1=0xff;
	Delay(100);

	for(i=0;i<100;i++)
	{Nixie(1,9,5);L1=0;}
	P1=0xff;
	P0=0x00;
	Delay(300);

	//爆闪
	L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;
	Delay(100);
	L1=1;L2=1;L3=1;L4=1;L5=1;L6=1;L7=1;L8=1;
	Delay(100);

	L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;L8=0;
	Delay(100);
	L1=1;L2=1;L3=1;L4=1;L5=1;L6=1;L7=1;L8=1;
	Delay(100);

• 《晴天》

本项目，八个发光二极管展示音乐频谱，数码管显示歌词简谱。

实现代码如下：

for(i=0;i<100;i++)
{Nixie(1,3,5);L1=0;L2=0;L3=0;}
L1=1;L2=1;L3=1;
for(i=0;i<100;i++)
{Nixie(1,2,5);L1=0;L2=0;}
L1=1;L2=1;
for(i=0;i<100;i++)
{Nixie(1,4,5);L1=0;L2=0;L3=0;L4=0;}
L1=1;L2=1;L3=1;L4=1;
for(i=0;i<100;i++)
{Nixie(1,3,7);L1=0;L2=0;L3=0;}
L1=1;L2=1;L3=1;
for(i=0;i<100;i++)
{Nixie(1,1,5);L1=0;}
L1=1;
for(i=0;i<100;i++)
{Nixie(1,5,4);L1=0;L2=0;L3=0;L4=0;L5=0;}
L1=1;L2=1;L3=1;L4=1;L5=1;
for(i=0;i<100;i++)
{Nixie(1,7,4);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;}
L1=1;L2=1;L3=1;L4=1;L5=1;L6=1;L7=1;
for(i=0;i<100;i++)
{Nixie(1,1,5);L1=0;}
L1=1;
for(i=0;i<100;i++)
{Nixie(1,7,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;L7=0;}
L1=1;L2=1;L3=1;L4=1;L5=1;L6=1;L7=1;
for(i=0;i<100;i++)
{Nixie(1,1,14);L1=0;}
L1=1;
P0=0x00;
Delay(100);

for(i=0;i<100;i++)
{Nixie(1,1,6);L1=0;}
L1=1;
for(i=0;i<100;i++)
{Nixie(1,6,9);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;}
L1=1;L2=1;L3=1;L4=1;L5=1;L6=1;
for(i=0;i<100;i++)
{Nixie(1,6,5);L1=0;L2=0;L3=0;L4=0;L5=0;L6=0;}
L1=1;L2=1;L3=1;L4=1;L5=1;L6=1;
for(i=0;i<100;i++)
{Nixie(1,5,14);L1=0;L2=0;L3=0;L4=0;L5=0;}
L1=1;L2=1;L3=1;L4=1;L5=1;
for(i=0;i<100;i++)
{Nixie(1,4,4);L1=0;L2=0;L3=0;L4=0;}
L1=1;L2=1;L3=1;L4=1;
for(i=0;i<100;i++)
{Nixie(1,3,5);L1=0;L2=0;L3=0;}
L1=1;L2=1;L3=1;
for(i=0;i<100;i++)
{Nixie(1,2,4);L1=0;L2=0;}
L1=1;L2=1;
for(i=0;i<100;i++)
{Nixie(1,3,3);L1=0;L2=0;L3=0;}
L1=1;L2=1;L3=1;
for(i=0;i<100;i++)
{Nixie(1,4,6);L1=0;L2=0;L3=0;L4=0;}
L1=1;L2=1;L3=1;L4=1;
for(i=0;i<100;i++)
{Nixie(1,3,20);L1=0;L2=0;L3=0;}
L1=1;L2=1;L3=1;

P0=0x00;
Delay(1000);

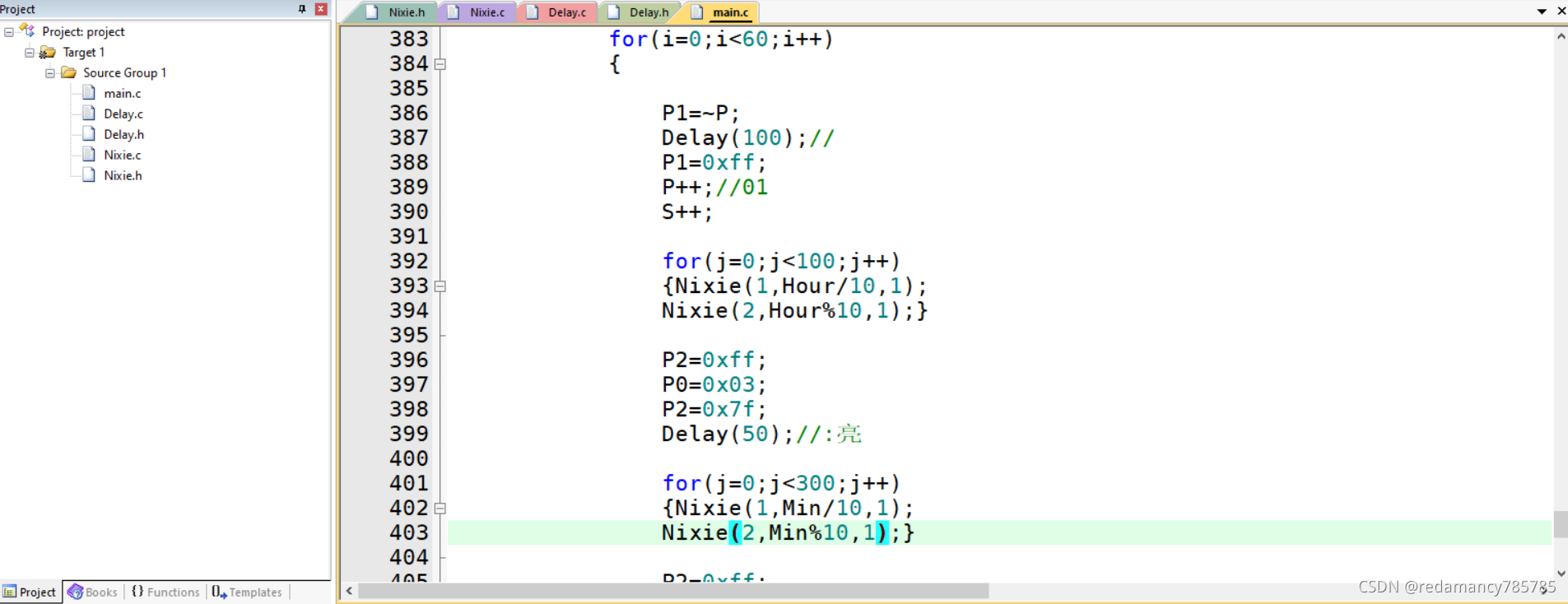

• 计时器

本项目中，八个发光二极管以二进制计数形式累计秒数，每满60秒刷新以重新计数。数码管一秒内闪烁三次，分别表示时、分、秒。

实现代码如下：
?

for(Hour=0;;Hour++)
	{
		for(Min=0;Min<60;Min++)
		{
			P=0x01;
			for(i=0;i<60;i++)
			{

				P1=~P;
				Delay(100);
				P1=0xff;
				P++;
				S++;

				for(j=0;j<100;j++)
				{Nixie(1,Hour/10,1);
				Nixie(2,Hour%10,1);}

				P2=0xff;
				P0=0x03;
				P2=0x7f;
				Delay(50);//

				for(j=0;j<300;j++)
				{Nixie(1,Min/10,1);
				Nixie(2,Min%10,1);}

				P2=0xff;
				P0=0x03;
				P2=0x7f;
				Delay(50);//

				for(j=0;j<300;j++)
				{Nixie(1,S/10,1);
				Nixie(2,S%10,1);}

				P2=0xff;
			}
			S=0;
		}
		Min=0;
	}

三，bilibili链接视频

展示视频链接：单片机组合编程https://www.bilibili.com/video/BV1jS4y1d7rn?share_source=copy_webhttps://www.bilibili.com/video/BV1jS4y1d7rn?share_source=copy_web

四，编写灵感
