stm32f373利用esp8266连接onenet平台
学习目标：
1.注册onenet平台
2.esp8266引脚连接
3.stm32373代码移植编写
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档
一、注册onenet平台
示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。
注册进入onenet平台
点击右上方控制台
再点击进入多协议接入，进入产品创建界面。
//链接: link.

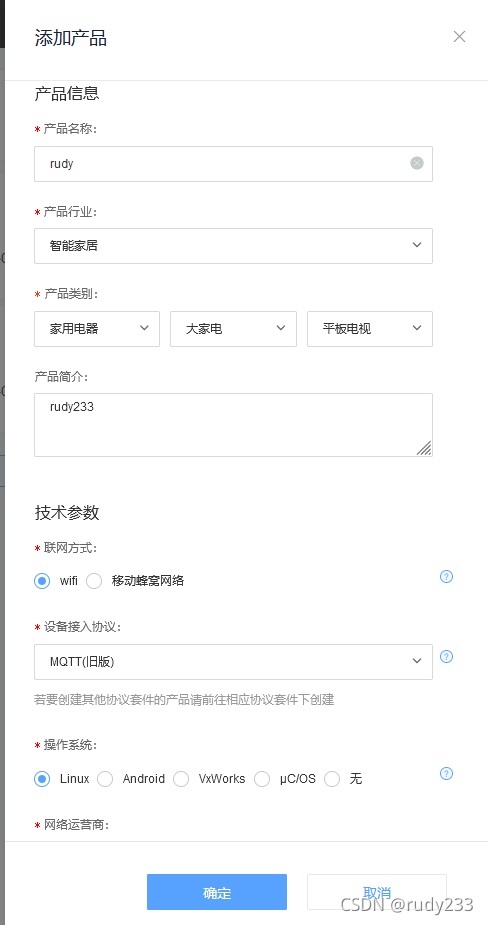

点击进入添加产品
创建按心情填写，但接入协议选MQTT（旧版）!!!
接着在产品下创建设备。
进入产品后，左上方点击设备列表之后，开始添加设备。
添加设备名和鉴权信息。
记录如下数据

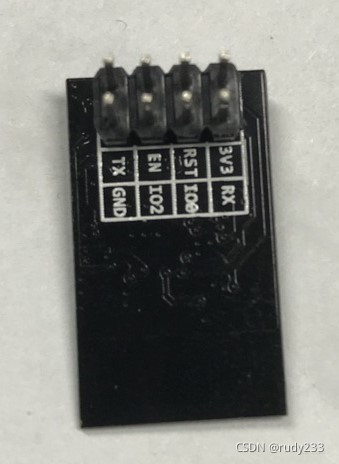

二、esp8266引脚连接
3v3和EN接电源3.3V
GND接地
RX和TX连接至stm32373配置的串口
三、代码编写
1.串口配置
单片机需配置两个串口，串口1打印至串口助手，显示连接状态。串口2用来发送信息至esp8266.
串口1配置代码如下：
373系列配置和103系列配置不同点在于I/O口上拉和推挽配置略有不同。
//USART1_TX GPIOA.9
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用推挽输出
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9
//USART1_RX GPIOA.10初始化
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
// GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10
串口1打印代码如下：
void UsartPrintf(USART_TypeDef *USARTx, char *fmt,...) //串口打印，相当于printf
{
unsigned char UsartPrintfBuf[296];
va_list ap;
unsigned char *pStr = UsartPrintfBuf;
va_start(ap, fmt);
vsnprintf((char *)UsartPrintfBuf, sizeof(UsartPrintfBuf), fmt, ap); //格式化
va_end(ap);
while(*pStr != 0)
{
USART_SendData(USARTx, *pStr++);
while(USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET);
}
}
串口2配置代码如下：
//USART3_TX PD8
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //PD8
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用推挽输出
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_Init(GPIOD, &GPIO_InitStructure); //初始化PD8
//USART3_RX PB9
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
//GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//浮空输入
GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化PB9
串口2发送代码如下：
_Bool ESP8266_SendCmd(char *cmd, char *res)
{
unsigned char timeOut = 200;
Usart_SendString(USART3, (unsigned char *)cmd, strlen((const char *)cmd));
while(timeOut--)
{
if(ESP8266_WaitRecive() == REV_OK) //如果收到数据
{
if(strstr((const char *)esp8266_buf, res) != NULL) //如果检索到关键词
{
ESP8266_Clear(); //清空缓存
return 0;
}
}
delay_ms(10);
}
return 1;
}
2.代码移植
从onenet官方网站上下载物联网程序，
移植出
esp8266.c
onenet.c
MqttKit.c文件
更改esp8266.c中的串口发送函数
代码如下：
void ESP8266_Init(void)
{
ESP8266_Clear();
UsartPrintf(USART1, "0. AT\r\n");
while(ESP8266_SendCmd("AT\r\n", "OK"))
delay_ms(500);
UsartPrintf(USART1, "1. RST\r\n");
ESP8266_SendCmd("AT+RST\r\n", "");
delay_ms(500);
ESP8266_SendCmd("AT+CIPCLOSE\r\n", "");
delay_ms(500);
UsartPrintf(USART1, "2. CWMODE\r\n");
while(ESP8266_SendCmd("AT+CWMODE=1\r\n", "OK"))
delay_ms(500);
UsartPrintf(USART1, "3. AT+CWDHCP\r\n");
while(ESP8266_SendCmd("AT+CWDHCP=1,1\r\n", "OK"))
delay_ms(500);
UsartPrintf(USART1, "4. CWJAP\r\n");
while(ESP8266_SendCmd(ESP8266_WIFI_INFO, "GOT IP"))
delay_ms(500);
UsartPrintf(USART1, "5. CIPSTART\r\n");
while(ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT"))
delay_ms(500);
UsartPrintf(USART1, "6. ESP8266 Init OK\r\n");
}
更改esp8266.c中的wifi账号密码、ip、端口号
代码如下：
#define ESP8266_WIFI_INFO "AT+CWJAP=\"wifi名\",\"密码\"\r\n"
#define ESP8266_ONENET_INFO "AT+CIPSTART=\"TCP\",\"183.230.40.39\",6002\r\n"
更改onenet.c中的产品ID 、鉴权信息、设备ID
代码如下：
#define PROID "77247"
#define AUTH_INFO "test"
#define DEVID "5616839"
3.主函数编写
代码如下：
int main(void)
{
const char *devSubTopic[] = {"/mysmarthome/sub"};
const char devPubTopic[]="/mysmarthome/pub";
unsigned short timeCount = 0; //发送间隔变量
unsigned char *dataPtr = NULL;
delay_init(); //延时函数初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
uart_init(115200); //串口初始化为115200
UsartPrintf(USART1,"\n\rbegin \n\r");
usart3_init(115200); //串口初始化为115200
ESP8266_Init();
while(OneNet_DevLink()) //接入OneNET
delay_ms(500);
while (1)
{
if(++timeCount >= 500) //发送间隔5s
{
UsartPrintf(USART1, "OneNet_Publish\r\n");
OneNet_Publish(devPubTopic, "MQTT Publish Test");
timeCount = 0;
ESP8266_Clear();
}
dataPtr = ESP8266_GetIPD(3);
if(dataPtr != NULL)
OneNet_RevPro(dataPtr);
delay_ms(10);
}
}
