隔离变送器是将工频交流电流电压、直流电压电流、mV小信号、压力(拉力,压力,重力)应变电桥信号、频率脉冲信号、PWM脉宽、开关信号、汽车转速传感器信号、毫欧(mR)电阻信号、电阻电位器位移信号、K型热电偶信号、RTD Pt100热电阻、NTC热敏电阻信号、电磁阀信号等信号按一一对应线性比例转换标准的模拟量电压、电流信号或数字编码信号的测量装置。后者也称数据采集模块或者是数字隔离变送器。
隔离变送器主要应用于高共模电压环境下的信号变送,对被测对象和数据采集系统予以隔离,从而提高共模抑制比,同时保护电子仪器设备和工业测量现场后端设备的安全与数据稳定。
应用:隔离变送器在测量设备,医疗电子,电力设备,航天控制,工业自动化,石油化工,汽车电子,安防,机械制造,造纸,环保,食品,制药,煤矿开采,船舶等方面被广泛应用。
隔离变送器的作用:
隔离作用,信号为何要隔离？由于工业现场的环境条件是很复杂和恶劣的,各种信号相互干扰(天体放电干扰、电晕电火花放电干扰、电气设备频率干扰、感应干扰)通过不同的耦合方式(电容耦合、电磁耦合、共阻抗耦合、漏电流耦合)进入测量系统,使测量结果偏离准确值,严重时会让测量系统不能工作,甚至损坏现场设备,因此要对工业信号进行干扰抑制,也就是采取隔离措施(也就是使输入,输出,工作电源相互隔离,不供GND),所以隔离变送器就派上了用场。
隔离:
隔离就是破坏干扰途径、切断干扰耦合通道,从而达到抑制干扰的一种技术措施。常用的隔离方法有:电磁变压器隔离、电容隔离、光电耦合隔离。
隔离变送器除了具有隔离作用还有什么作用呢?
转换变换
将一种形式的信号转换或变换成另一种形式的信号。
a、将各种物理量转换成标准的工业控制信号:比如0-100度的温度信号转换成4-20mA信号,交流380V电压信号转换成标准的0-10VDC模拟量信号、0-20ADC电流信号转换成0-3.3V单片机信号等
b、标准信号转换:如4-20mA转0-20mA,0-20mA转0-10VDC等
放大与远传
将一些微弱的毫伏级小信号放大成易处理的标准模拟量信号,将易受干扰的电压信号转换成电流信号,并将信号无失真远距离传送,像4-20mA/0-20mA电流信号可以无失真传送1000米及以上。
保护作用
加设隔离变送器可以保护上位重要控制器件的安全,比如PLC、工控机、采集卡、仪表等，隔离变送器以“自毁”的方式保护其他器件的安全,不安全信号先把隔离器烧坏,隔离器烧坏后信号通路被切断,保护其他器件的安全不被损坏。
举例:
我们来看下隔离变送器有那些特点,参数(资料来自于深圳捷晟达科技)
特点:
◆小体积,低成本,国际标准 DIN35导轨安装方式
◆三端隔离(信号输入、信号输出、工作电源间相互隔离)
◆高精度等级（0.1% F.S,0.2% F.S）
◆高线性度（0.1% F.S）
◆高隔离耐压（3000VDC/60S）
◆极低温度漂移(100PPM/℃）
◆工业温度范围( -45~+85 ℃）
◆产品性能可靠（MTBF＞50 万小时）
◆工作电源(5/12/15/24/9~36)VDC 或220VAC等单电源供电
◆国际标准输入输出信号(0-3.3V/0-5V/0-±10V/0-10mA/0-±20mA/4-20mA 等多选)
◆标准信号选择(0-5V/0-10V/0-10mA/0-20mA/4-20mA 等多选)
典型应用场所:
◆直流电流/电压信号的隔离、转换及放大
◆工业现场信号隔离及远程长线无失真传输
◆模拟量信号地线干扰抑制
◆仪器仪表与传感器信号收发
◆电量隔离测控的工业现场
◆电力监控、医疗设备隔离安全栅
◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
◆4-20mA/0-20mA/0-10mA/0-5V/0-10V/0-10V等传感器信号的隔离、变换及远传
具体描述：

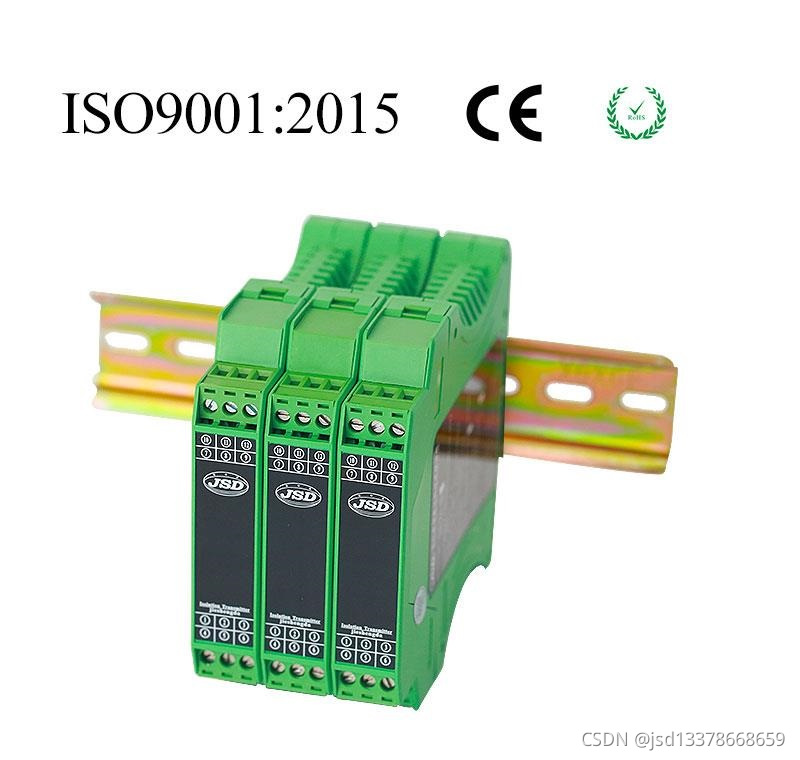

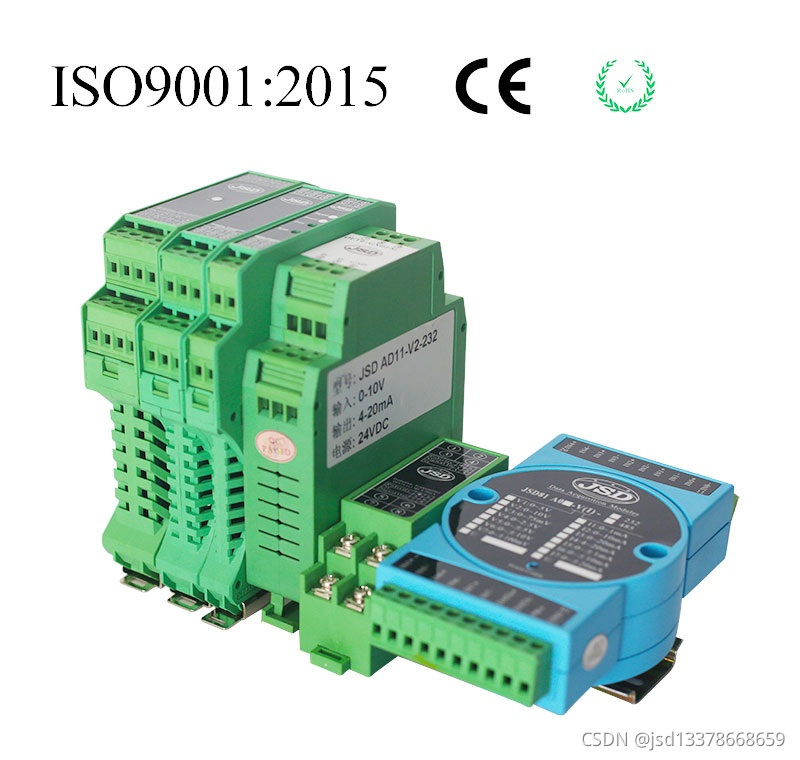

?捷晟达科技(JSD 科技)的 JSD TA-1001 系列模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型仪器设备，接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号变换采集,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC 及 DCS 系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达 3KVDC,在电量隔离测控的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗 EMC 电磁干扰能力,满足工业现场的隔离需求,安装方式采用国际标准 DIN35mm 设计,方便用户直接接线使用。(如现场需交
流供电请选 JSD TA-1501 系列,如给传感器,变送器提供 24VDC 电源请选购 JSD TA-1021 或JSD TA-2311系列,需多路信号隔离转换请选 JSD TA-1002 系列; JSD TA-2002 系列; JSD TA-1003 系列;JSD TA-3003 系列 JSD TA-1004 系列)
?
?
?
