点阵汉字的字模读取与显示
嵌入式第8周作业2
1. 串口传输文件的练习。将两台笔记本电脑，借助 usb转rs232 模块和杜邦线，建立起串口连接。然后用串口助手等工具软件（带文件传输功能）将一台笔记本上的一个大文件（图片、视频和压缩包软件）传输到另外一台电脑，预算文件大小、波特率和传输时间三者之间的关系，并对比实际传输时间。 2. 学习理解汉字的机内码、区位码编码规则和字形数据存储格式。在Ubuntu下用C/C++(或python) 调用opencv库编程显示一张图片，并打开一个名为"logo.txt"的文本文件（其中只有一行文本文件，包括你自己的名字和学号），按照名字和学号去读取汉字24*24点阵字形字库（压缩包中的文件HZKf2424.hz）中对应字符的字形数据，将名字和学号叠加显示在此图片右下位置。
目录
一、串口传输文件
这个实验需要用到两台笔记本电脑，两个ttl转接口，若干接线，串口调试助手。- 串口设置
- 设置串口波特率为115200发送文件
大概11s
- 设置波特率为2000000，发送文件
大约5s
文件夹会出现一个.dat的文件，后缀名改为.png就好
二、点阵汉字的字模读取与显示
1.汉字的机内码、区位码编码规则和字形数据存储格式
汉字机内码定义
汉字机内码，又称“汉字ASCII码”，简称“内码”，指计算机内部存储，处理加工和传输汉字时所用的由0和1符号组成的代码。输入码被接受后就由汉字操作系统的“输入码转换模块”转换为机内码，与所采用的键盘输入法无关。机内码是汉字最基本的编码，不管是什么汉字系统和汉字输入方法，输入的汉字外码到机器内部都要转换成机内码，才能被存储和进行各种处理。
-
编码规则
- 高位字节 = 区码 + 20H + 80H(或区码 + A0H)
- 低位字节 = 位码 + 20H + 80H(或位码 + AOH)
由于汉字的区码与位码的取值范围的十六进制数均为01H5EH(即十进制的0194)，所以汉字的高位字节与低位字节的取值范围则为A1HFEH(即十进制的161254)。
区位码定义
1980年，为了使每个汉字有一个全国统一的代码，我国颁布了汉字编码的国家标准：GB2312-80《信息交换用汉字编码字符集》基本集，这个字符集是我国中文信息处理技术的发展基础，也是国内所有汉字系统的统一标准。国标码是一个四位十六进制数，区位码是一个四位的十进制数，每个国标码或区位码都对应着一个唯一的汉字或符号，但因为十六进制数我们很少用到，所以大家常用的是区位码，它的前两位叫做区码，后两位叫做位码。
-
编码规则
- 01-09区为特殊符号
- 10-15区为用户自定义符号区（未编码）
- 16-55区为一级汉字，按拼音排序
- 56-87区为二级汉字，按部首/笔画排序
- 88-94区为用户自定义汉字区（未编码）
2.点阵字库结构
点阵字库结构
在汉字的点阵字库中，每个字节的每个位都代表一个汉字的一个点，每个汉字都是由一个矩形的点阵组成，0代表没有，1代表有点，将0和1分别用不同颜色画出，就形成了一个汉字，常用的点阵矩阵有1212, 1414, 16*16三种字库。
字库根据字节所表示点的不同有分为横向矩阵和纵向矩阵，目前多数的字库都是横向矩阵的存储方式(用得最多的应该是早期UCDOS字库)，纵向矩阵一般是因为有某些液晶是采用纵向扫描显示法，为了提高显示速度，于是便把字库矩阵做成纵向，省得在显示时还要做矩阵转换。我们接下去所描述的都是指横向矩阵字库。
16*16点阵字库
对于1616的矩阵来说，它所需要的位数共是1616＝256个位，每个字节为8位，因此，每个汉字都需要用256/8=32个字节来表示。
即每两个字节代表一行的16个点，共需要16行，显示汉字时，只需一次性读取32个字节，并将每两个字节为一行打印出来，即可形成一个汉字。
1414与1212点阵字库
对于1414和1212的字库，理论上计算，它们所需要的点阵分别为(1414/8)=25, (1212/8)=18个字节，但是，如果按这种方式来存储，那么取点阵和显示时，由于它们每一行都不是8的整位数，因此，就会涉到点阵的计算处理问题，会增加程序的复杂度，降低程序的效率。
为了解决这个问题，有些点阵字库会将1414和1212的字库按1614和1612来存储，即，每行还是按两个字节来存储，但是1414的字库，每两个字节的最后两位是没有使用，1212的字节，每两字节的最后4位是没有使用，这个根据不同的字库会有不同的处理方式，所以在使用字库时要注意这个问题，特别是14*14的字库。
3.汉字点阵获取
利用区位码获取汉字
汉字点阵字库是根据区位码的顺序进行存储的，因此，我们可以根据区位来获取一个字库的点阵，它的计算公式如下：
点阵起始位置 = ((区码- 1)*94 + (位码 – 1)) * 汉字点阵字节数
获取点阵起始位置后，我们就可以从这个位置开始，读取出一个汉字的点阵。
利用汉字机内码获取汉字
汉字的区位码和机内码的关系
- 机内码高位字节 = 区码 + 20H + 80H(或区码 + A0H)
- 机内码低位字节 = 位码 + 20H + 80H(或位码 + AOH)
机内码来获得区位码
- 区码 = 机内码高位字节 - A0H
- 位码 = 机内码低位字节 - AOH
将这个公式与获取汉字点阵的公式进行合并计就可以得到汉字的点阵位置。
三、Ubuntu下调用opencv库编程显示图片和学号姓名
- 新建一个show文件夹，导入HZKs2424.hz，Asci0816.zf，logo.txt和图片
3. 建一个test.cpp
#include<iostream>
#include<opencv/cv.h>
#include"opencv2/opencv.hpp"
#include<opencv/cxcore.h>
#include<opencv/highgui.h>
#include<math.h>
using namespace cv;
using namespace std;
void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset);
void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset);
void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path);
int main(){
String image_path="/home/w/桌面/show/gg.png";
char* logo_path=(char*)"/home/w/桌面/show/logo.txt";
put_text_to_image(20,300,image_path,logo_path);
return 0;
}
void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset){
//绘制的起点坐标
Point p;
p.x = x_offset;
p.y = y_offset;
//存放ascii字膜
char buff[16];
//打开ascii字库文件
FILE *ASCII;
if ((ASCII = fopen("/home/w/桌面/show/Asci0816.zf", "rb")) == NULL){
printf("Can't open ascii.zf,Please check the path!");
exit(0);
}
fseek(ASCII, offset, SEEK_SET);
fread(buff, 16, 1, ASCII);
int i, j;
Point p1 = p;
for (i = 0; i<16; i++) //十六个char
{
p.x = x_offset;
for (j = 0; j < 8; j++) //一个char八个bit
{
p1 = p;
if (buff[i] & (0x80 >> j)) /*测试当前位是否为1*/
{
circle(image, p1, 0, Scalar(0, 0, 255), -1);
p1.x++;
circle(image, p1, 0, Scalar(0, 0, 255), -1);
p1.y++;
circle(image, p1, 0, Scalar(0, 0, 255), -1);
p1.x--;
circle(image, p1, 0, Scalar(0, 0, 255), -1);
}
p.x+=2; //原来的一个像素点变为四个像素点，所以x和y都应该+2
}
p.y+=2;
}
}
void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset){//在图片上画汉字
Point p;
p.x=x_offset;
p.y=y_offset;
FILE *HZK;
char buff[72];//72个字节，用来存放汉字的
if((HZK=fopen("/home/w/桌面/show/HZKs2424.hz","rb"))==NULL){
printf("Can't open HZKf2424.hz,Please check the path!");
exit(0);//退出
}
fseek(HZK, offset, SEEK_SET);/*将文件指针移动到偏移量的位置*/
fread(buff, 72, 1, HZK);/*从偏移量的位置读取72个字节，每个汉字占72个字节*/
bool mat[24][24];//定义一个新的矩阵存放转置后的文字字膜
int i,j,k;
for (i = 0; i<24; i++) /*24x24点阵汉字，一共有24行*/
{
for (j = 0; j<3; j++) /*横向有3个字节，循环判断每个字节的*/
for (k = 0; k<8; k++) /*每个字节有8位，循环判断每位是否为1*/
if (buff[i * 3 + j] & (0x80 >> k)) /*测试当前位是否为1*/
{
mat[j * 8 + k][i] = true; /*为1的存入新的字膜中*/
}
else {
mat[j * 8 + k][i] = false;
}
}
for (i = 0; i < 24; i++)
{
p.x = x_offset;
for (j = 0; j < 24; j++)
{
if (mat[i][j])
circle(image, p, 1, Scalar(255, 0, 0), -1); //写(替换)像素点
p.x++; //右移一个像素点
}
p.y++; //下移一个像素点
}
}
void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path){//将汉字弄上图片
//x和y就是第一个字在图片上的起始坐标
//通过图片路径获取图片
Mat image=imread(image_path);
int length=17;//要打印的字符长度
unsigned char qh,wh;//定义区号，位号
unsigned long offset;//偏移量
unsigned char hexcode[30];//用于存放记事本读取的十六进制,记得要用无符号
FILE* file_logo;
if ((file_logo = fopen(logo_path, "rb")) == NULL){
printf("Can't open txtfile,Please check the path!");
exit(0);
}
fseek(file_logo, 0, SEEK_SET);
fread(hexcode, length, 1, file_logo);
int x =x_offset,y = y_offset;//x,y:在图片上绘制文字的起始坐标
for(int m=0;m<length;){
if(hexcode[m]==0x23){
break;//读到#号时结束
}
else if(hexcode[m]>0xaf){
qh=hexcode[m]-0xaf;//使用的字库里是以汉字啊开头，而不是以汉字符号开头
wh=hexcode[m+1] - 0xa0;//计算位码
offset=(94*(qh-1)+(wh-1))*72L;
paint_chinese(image,x,y,offset);
m=m+2;//一个汉字的机内码占两个字节，
x+=24;//一个汉字为24*24个像素点，由于是水平放置，所以是向右移动24个像素点
}
else{//当读取的字符为ASCII码时
wh=hexcode[m];
offset=wh*16l;//计算英文字符的偏移量
paint_ascii(image,x,y,offset);
m++;//英文字符在文件里表示只占一个字节，所以往后移一位就行了
x+=16;
}
}
cv::imshow("image", image);
cv::waitKey();
}
- 编译运行
g++ test.cpp -o test `pkg-config --cflags --libs opencv`
./test

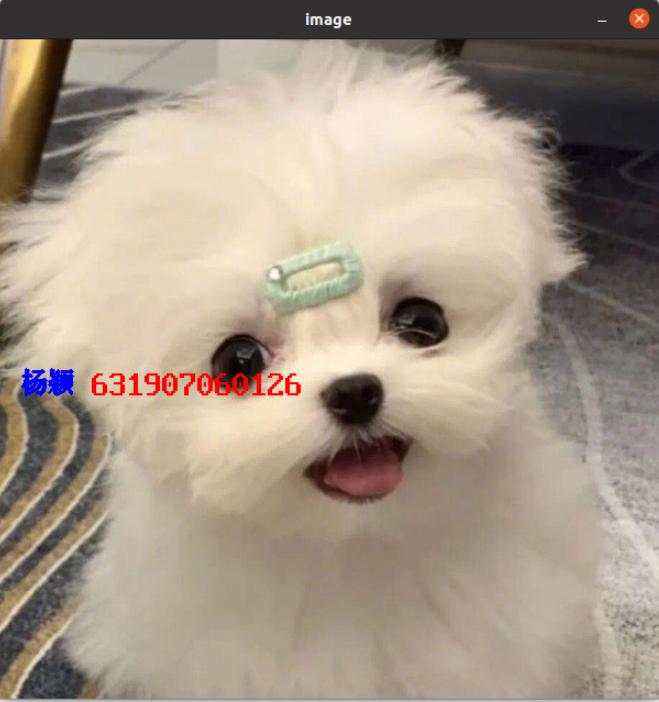

结果：
成功！
四、总结
这次实验学习了串口连接两台电脑传输文件、学习汉字点阵通过opencv显示图片并打印自己的文字学号。中间有一些环境的问题但也都顺利解决并完成了实验。五、参考文献
