第一节 ABOV 程序生成器的使用

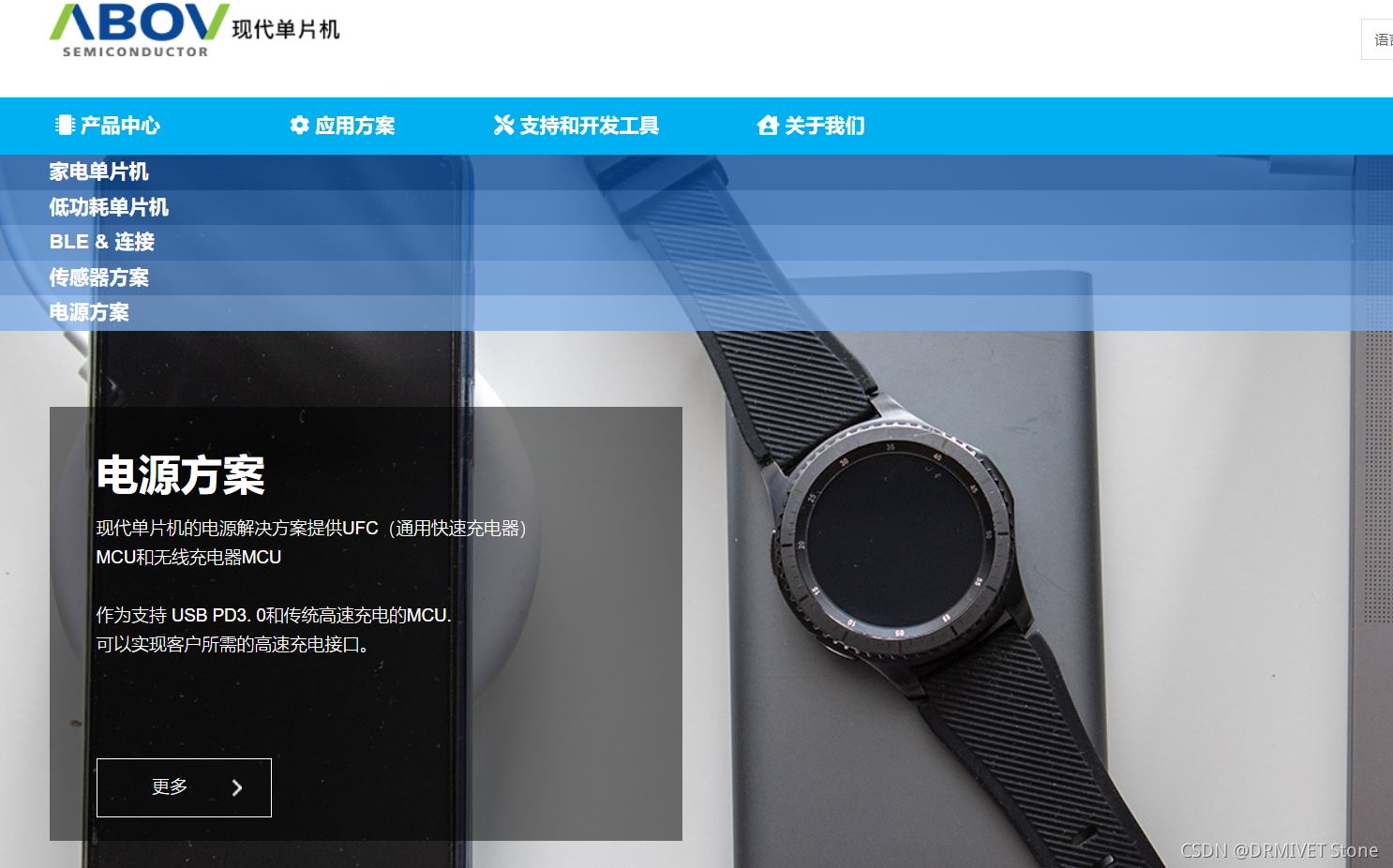

ABOV官网

前言

韩国现代单片机是 “以顾客为中心挑战与创新” 经营理念为基础， 在2006年2月从Magnachip半导体（旧：海力士）公司独立出来的专业半导体公司，现代单片机以MCU（微控制器）技术为基础，融合 Sensor和 Connectivity解决方案，在5G时代到来之际与AI（人工智能）和IOT技术创新一起，引领着数字化时代。

提示：以下是本篇文章正文内容，下面案例可供参考

一、ABOV是什么？

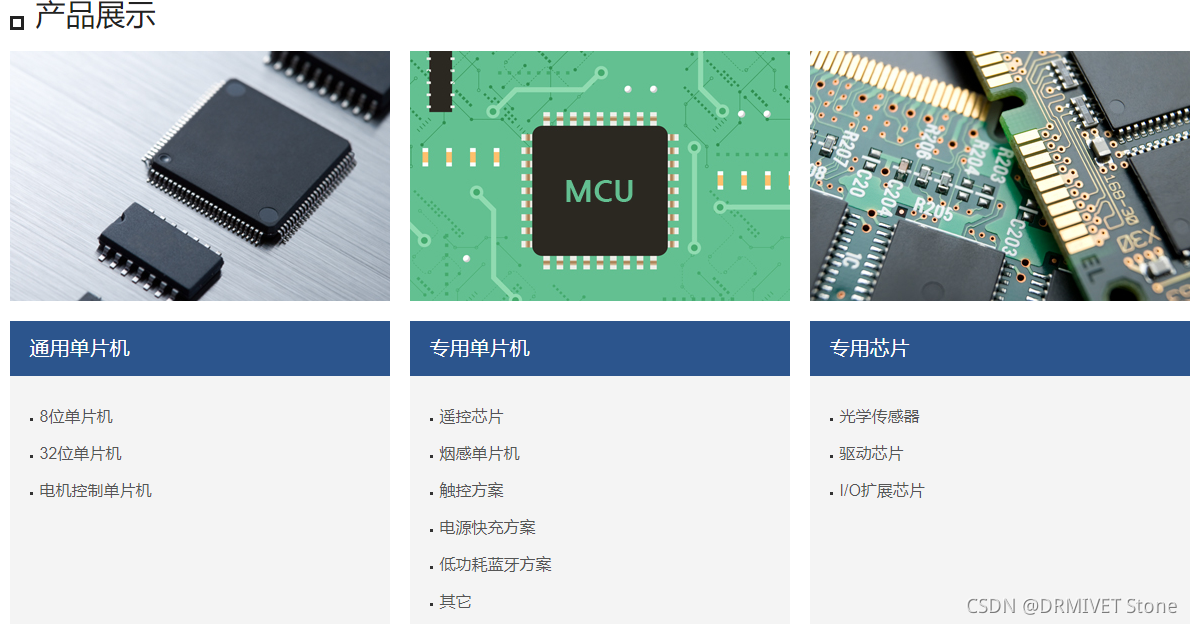

ABOV半导体在2006年自韩国HYNIX分离出来，有超过20年单片机领域耕耘经验。ABOV半导体有单片机和标准IC另类产品

二、使用步骤

1.选择需要用到的IC资料

ABOV MC95FG308数据手册

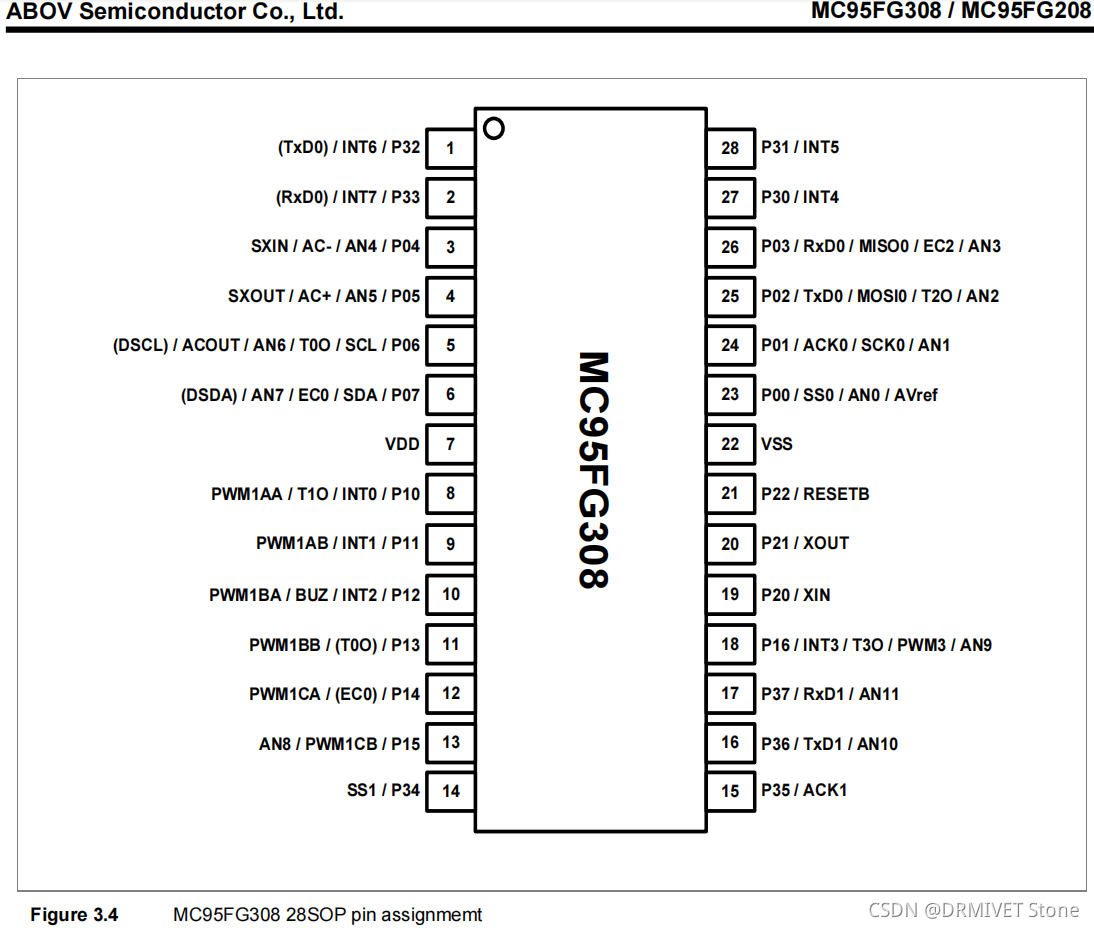

原理图如下：

安装低版本的KEIL软件，因为ABOV关联的版本低

2.利用软件初步生产IC配置文件

软件链接 ： OCD2_debugger_V2.031

3.利用软件初步生产代码文件

4.利用软件初步生产代码文件

//======================================================
// Main program routine
// - Device name  : MC95FG308
// - Package type : 28SOP
//======================================================
// For XDATA variable : V1.041.00 ~
#define		MAIN	1

// Generated    : Fri, Nov 12, 2021 (15:16:38)
#include	"MC95FG308.h"
#include	"func_def.h"

void main()
{
	cli();          	// disable INT. during peripheral setting
	port_init();    	// initialize ports
	clock_init();   	// initialize operation clock
	ADC_init();     	// initialize A/D convertor
	Timer0_init();  	// initialize Timer0
	UART_init();    	// initialize UART interface
	sei();          	// enable INT.

	// TODO: add your main code here

	while(1);
}

//======================================================
// interrupt routines
//======================================================

void INT_USART0_Rx() interrupt 6
{
	// USART0 Rx interrupt
	// TODO: add your code here
}

void INT_USART1_Rx() interrupt 10
{
	// USART1 Rx interrupt
	// TODO: add your code here
}

void INT_Timer0() interrupt 12
{
	// Timer0 interrupt
	// TODO: add your code here
}

void INT_ADC() interrupt 18
{
	// ADC interrupt
	// TODO: add your code here
}

//======================================================
// peripheral setting routines
//======================================================

unsigned char UART_read(unsigned char ch)
{
	unsigned char dat;

	if (ch == (unsigned char)0) {	// UART0
		while(!(USTAT & 0x20));	// wait
		dat = UDATA;   	// read
	}
	if (ch == (unsigned char)1) {	// UART1
		while(!(USTAT1 & 0x20));	// wait
		dat = UDATA1;  	// read
	}
	return	dat;
}

unsigned int ADC_read()
{
	// read A/D convertor
	unsigned int adcVal;

	while(!(ADCM & 0x10));	// wait ADC busy
	adcVal = (ADCRH << 8) | ADCRL;	// read ADC
	ADCM &= ~0x40;  	// stop ADC
	return	adcVal;
}

void ADC_init()
{
	// initialize A/D convertor
	ADCM = 0x00;    	// setting
	ADCM2 = 0x04;   	// trigger source, alignment, frequency
	IEN3 |= 0x01;   	// enable ADC interrupt
}

void ADC_start(unsigned char ch)
{
	// start A/D convertor
	ADCM = (ADCM & 0xf0) | (ch & 0xf);	// select channel
	ADCM |= 0x40;   	// start ADC
}

void Timer0_init()
{
	// initialize Timer0
	// 8bit timer, period = 9.984000mS
	T0CR = 0x9A;    	// timer setting
	T0DR = 0x26;    	// period count
	IEN2 |= 0x01;   	// Enable Timer0 interrupt
	T0CR |= 0x01;   	// clear counter
}

void UART_init()
{
	// initialize UART interface
	// UART0 : ASync. 9615bps N 8 1
	UCTRL2 = 0x02;  	// activate UART0
	UCTRL1 = 0x06;  	// Async/Sync, bit count, parity
	UCTRL2 |= 0xAC; 	// interrupt, speed
	//UCTRL2 |= 0x10;	// enable line when you want to use wake up in STOP mode
	UCTRL3 = 0x00;  	// stop bit
	UBAUD = 0x33;   	// baud rate

	// UART1 : ASync. 9615bps N 8 1
	UCTRL12 = 0x02; 	// activate UART1
	UCTRL11 = 0x06; 	// Async/Sync, bit count, parity
	UCTRL12 |= 0xAC;	// interrupt, speed
	//UCTRL12 |= 0x10;	// enable line when you want to use wake up in STOP mode
	UCTRL13 = 0x00; 	// stop bit
	UBAUD1 = 0x33;  	// baud rate

	IEN1 |= 0x11;   	// enable UART interrupt
}

void UART_write(unsigned char ch, unsigned char dat)
{
	if (ch == (unsigned char)0) {	// UART0
		while(!(USTAT & 0x80));	// wait
		UDATA = dat;   	// write
	}
	if (ch == (unsigned char)1) {	// UART1
		while(!(USTAT1 & 0x80));	// wait
		UDATA1 = dat;  	// write
	}
}

void clock_init()
{
	// internal RC clock (8.000000MHz)
	// Nothing to do for the default clock
}

void port_init()
{
	// initialize ports
	//   3 : AN4      in
	//   9 : P11      out
	//  10 : P12      out
	//  16 : TxD1     out
	//  17 : RxD1     in
	//  19 : XIN      in
	//  20 : XOUT     out
	//  25 : TxD0     out
	//  26 : RxD0     in
	P0IO = 0xE7;    	// direction
	P0PU = 0x08;    	// pullup
	P0OD = 0x00;    	// open drain
	P0DB = 0x00;    	// debounce
	P0   = 0x00;    	// port initial value

	P1IO = 0xFF;    	// direction
	P1PU = 0x00;    	// pullup
	P1OD = 0x00;    	// open drain
	P1DB = 0x00;    	// debounce
	P1   = 0x00;    	// port initial value

	P2IO = 0xFE;    	// direction
	P2PU = 0x00;    	// pullup
	P2OD = 0x00;    	// open drain
	P2DB = 0x00;    	// debounce
	P2   = 0x00;    	// port initial value

	P3IO = 0x7F;    	// direction
	P3PU = 0x80;    	// pullup
	P3OD = 0x00;    	// open drain
	P3DB = 0x00;    	// debounce
	P3   = 0x00;    	// port initial value

	// Set port function
	PSR0 = 0x10;    	// AN7 ~ AN0
	PSR1 = 0x00;    	// I2C, AN14 ~ AN8
}

5.利用软件对生产的代码进行仿真

OCD2仿真软件下载

总结
