一、实验简介

本次实验将首先通过串口来进行发送和接收信息，然后将通过串口发送文件。由于实验设备的限制，本次实验通过笔记本电脑的两个USB口，再通过两个TTL转USB模块和杜邦线连接。

注意：需要将TXD接另一个模块的RXD，RXD接另一个模块的TXD，不需要接电源和地。

效果图也比较简单，这里就不做展示了。关于串口通信的相关原理可以参考我之前的博客STM32F103串口通信USART小试牛刀_江南烟脓雨的博客-CSDN博客

二、通过串口传输文件

在正确连接好硬件后，我们打开串口调制工具，这里选择的是SSCOM软件，有需要的可以在网上搜索到相应的安装包。打开两次SSCOM软件，然后分别选择两个不同的串口

注意：这里需要设置波特率等相关参数一致

1、简单的对话

通过对话框发送简单的文字，信息会通过杜邦线将信息传递回来。比如，我们通过串口6发送Hi，串口7便会接收到串口6发来的信息Hi。再通过串口7发送Hello,wolrd!，串口6会接收到串口7发送的信息。
在这里插入图片描述

图2.1

2、文件的传输

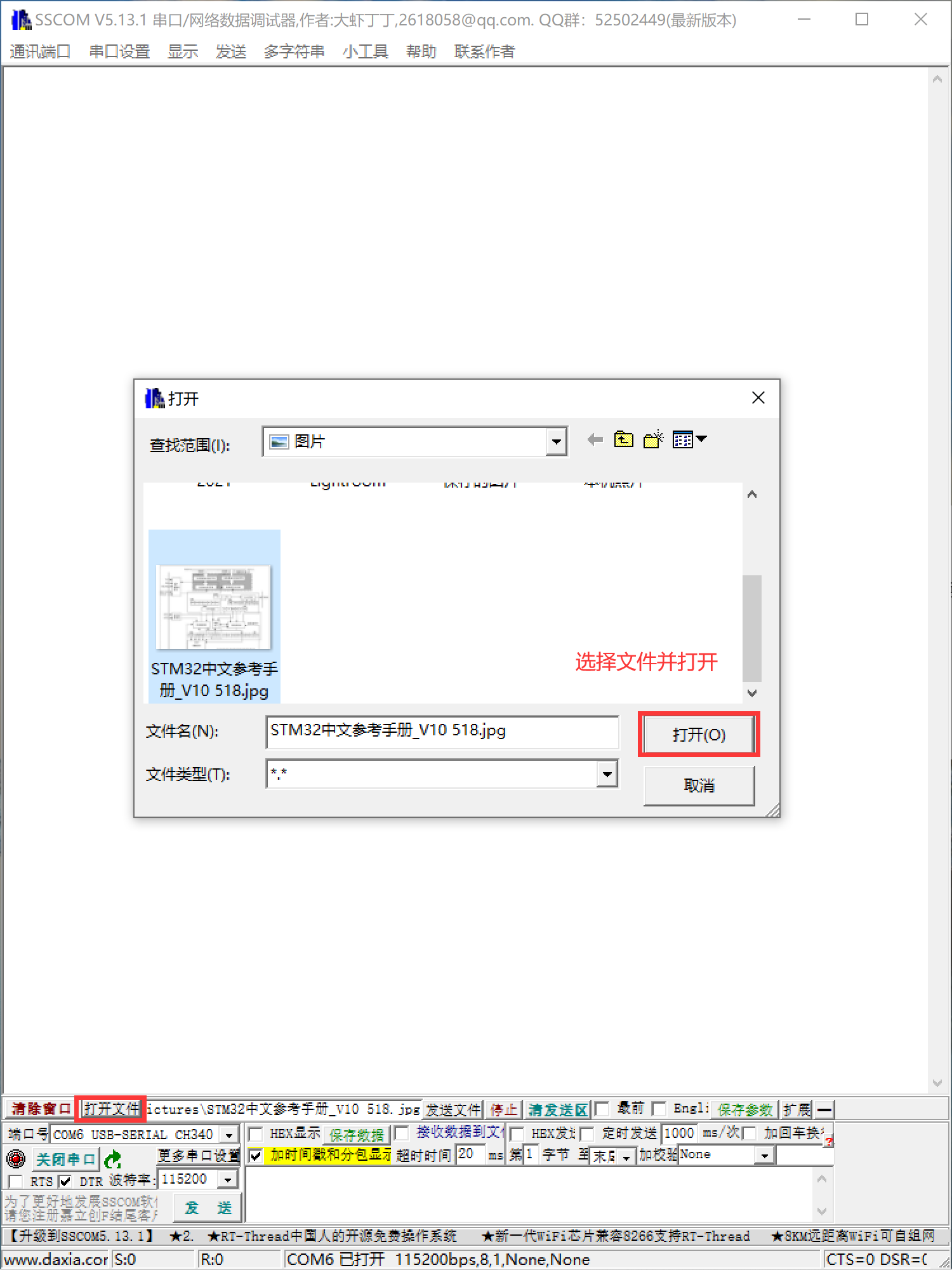

接下来是主角的进场了——文件的传输。首先需要在SSCOM中打开文件，这里笔者选择发送一张jpg格式的图片。
在这里插入图片描述

图 2.2

然后点击发送文件，此时串口7便会接收到串口6发送的数据。

注意需要勾选接收数据到文件，否则没有文件生成

在这里插入图片描述

图 2.3

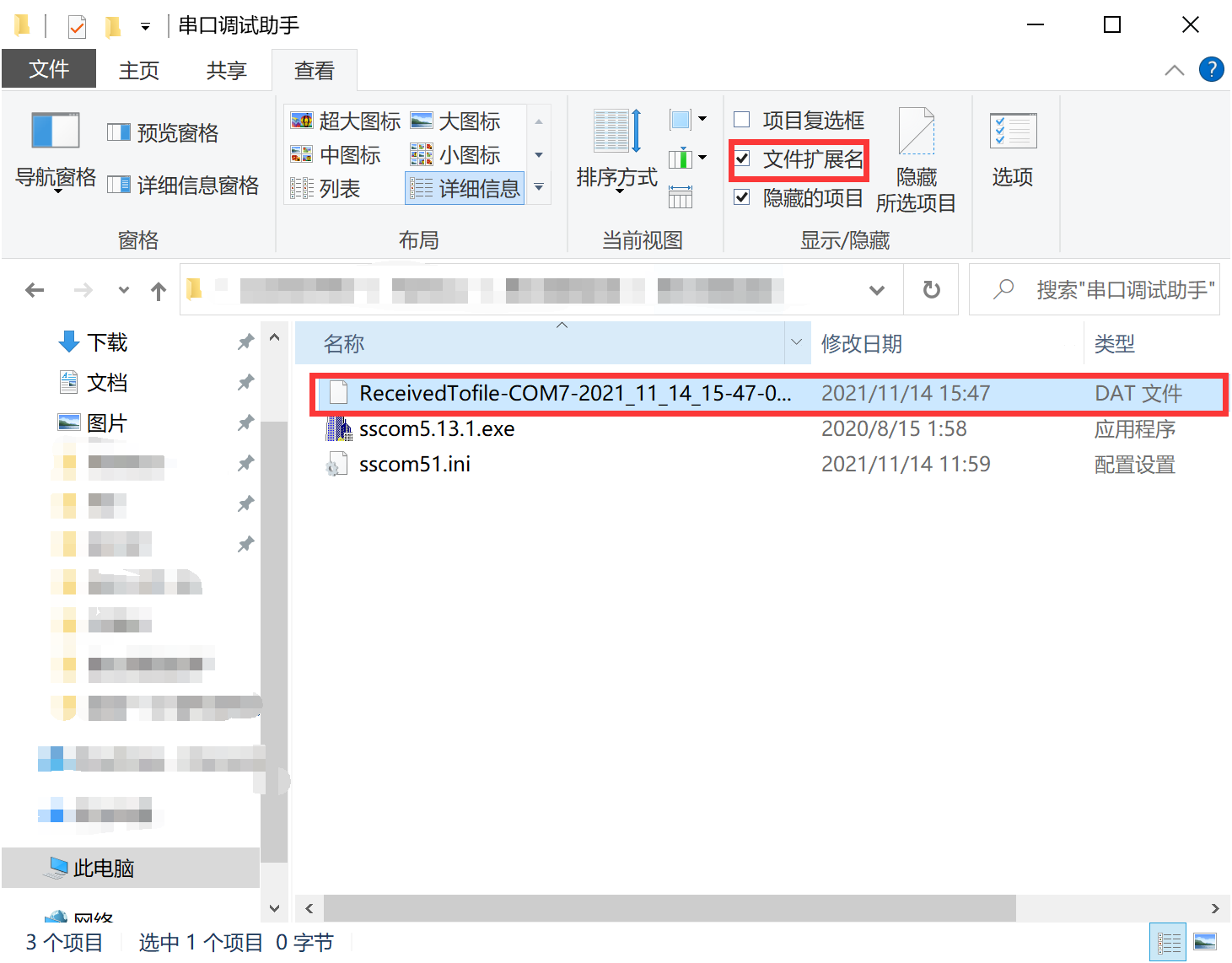

在SSCOM的同级目录下，将文件名更改为jpg结尾。如果在文件中查看文件时没有文件扩展名（后缀），在文件资源管理器的菜单栏点击查看将文件扩展名选项勾选上，然后再修改文件名。
在这里插入图片描述

图 2.4

下面是对比图（左边是串口传输的文件，右边是源文件）
在这里插入图片描述

图 2.5

3、思考

笔者还试过不同的波特率，也遇到一些问题。当波特率过高时，误码率上升，因为根据著名的香农公式
$C=B\log_{2}({1+\frac{S}{N}})$
当信噪比一定时，令 $x=S/N_0$ ，这样上面的公式可以写成
$C_t=\frac{S}{n_0}\frac{Bn_0}{S}\log_{2}(1+x)^{1/x} =\frac{S}{n_0}\log_{2}(1+x)^{1/x}$
又利用关系式，
$lim_{x->0}\ln(1+x)^{1/x}=1$
及
$\log_{2}{a}=\log_{2}{e}\cdot\ln a$
可以推出
$\lim_{B->\infty}C_{t}=\lim_{x->0}{\frac{S}{n_0}\log_{2}(1+x)^{1/x}}=\frac{S}{n_0}\log_{2}e\approx1.44\frac{S}{n_0}$
所以，波特率趋于无穷大时，传输速率实则趋近于恒定的值。当我使用这个软件的最大波特率2000000波特率时，传输的文件转化为图片，打开时出现了一些错误。同时，SSCOM软件根据波特率和文件大小计算出了传输时间。如果以I为传信率，S为波特率，N为每个符号承载的信息量，则
$I=S\log_{2}N$
