[嵌入式]STC15W104S/204S系列——关于外部中INT0——INT4的配置

一、STC15单片机中断介绍

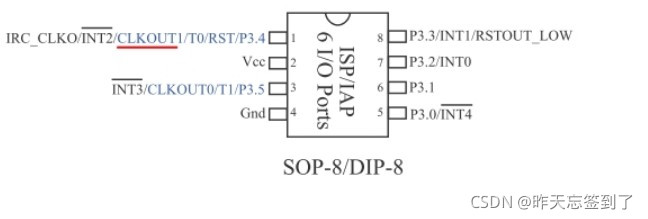

? ? ? ? 1.STC15W204S单片机的外部中断有INT0-IN4,共5个外部中断。对应引脚如下:

? ? ?整理如下:

???

???2.外部中断INT0和INT1可以设置为上升沿和下降沿触发?或?下降沿触发，但外部中断INT2-INT4只能由下降沿触发

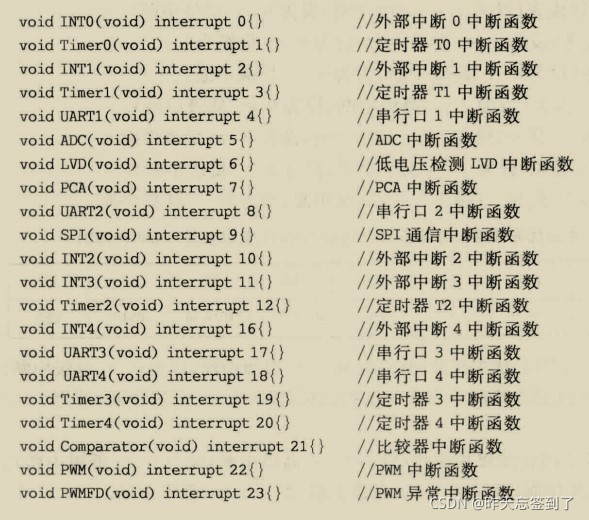

???3.外部中断对应的中断号如下

? 关于更多中断编号可参考如下:

二、中断程序配置

????????1.外部中断0和外部中断1?

INT0:

#include "reg51.h"
void main()
{
    IT0=0;  //设置INT0的中断触发方式，当前为上升沿和下降沿都可触发
           //若IT0=1,则只能下降沿触发


    EX0=1;   //允许INT0触发中断
    EA=1;   //使能总中断

    while()
}

void INT0() interrupt 0
{
    //todo
}

INT1:

#include "reg51.h"
void main()
{
    IT1=0;  //设置INT0的中断触发方式，当前为上升沿和下降沿都可触发
           //若IT1=1,则只能下降沿触发

    EX1=1;   //允许INT0触发中断
    EA=1;   //使能总中断

    while()
}

void INT1() interrupt 2
{
    //todo
}

2.外部中断2-4

? ?INT_CLKO寄存器:

对于外部中断2-4，它们的中断触发触发方式只能是下降沿触发，因此无须配置TIx位。直接配置EX位即可，但因外部中断2-4的EX位在INT_CLKO寄存器中，因此直接配置该寄存器。
?

#include "reg51.h"

sft INT_CLKO = 0X8f; //外部中断2-4中断允许寄存器

void main()
{
    INT_CLKO |=0x10;  //将EX2位置1,即允许INT2中断
    //INT_CLKO |=0x20;  //将EX3位置1,即允许INT3中断
    //INT_CLKO |=0x40;  //将EX4位置1,即允许INT4中断
    //INT_CLKO |=0x30;  //将EX2、EX3位置1,即允许INT2、INT3中断
    EA=1;   //使能总中断

    while()
}

void INT2/3/4() interrupt 10/11/16   //分别对应INT2、INT3、INT4
{
    //todo
}
