[嵌入式]STM32F103寄存器方式点亮LED流水灯

以 STM32最小系统核心板(STM32F103C8T6)+面板板+3只红绿蓝LED 搭建电路,使用GPIOB、GPIOC、GPIOD这3个端口控制LED灯(最高时钟2Mhz),轮流闪烁,间隔时长1秒。

一、通过工程模板建立工程

由于自己建立工程比较复杂,且对于初学者来说较为困难,所以我们选择网上已经编写好的工程模板来建立本项目,此处选用“洋桃电子”建立的STM32F103通用工程模板
工程模板下载链接
请添加图片描述
下载完成后解压,通过Keil打开解压后的工程文件,项目结构如下:
请添加图片描述

二、编码

1.新建led.c以及led.h文件

(1)在工程目录下新建led.c文件
请添加图片描述
代码如下:

#include "led.h"

void LED_Init(void){ //LED灯的接口初始化

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	 //开启时钟
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;				 //初始化管脚
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //设置输出模式,推挽输出模式
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		//设置输出速率
 GPIO_Init(GPIOA, &GPIO_InitStructure);
 GPIO_ResetBits(GPIOA,GPIO_Pin_0);					//将该管脚初始值定义为低电平

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOB, &GPIO_InitStructure);
 GPIO_ResetBits(GPIOB,GPIO_Pin_0);

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOC, &GPIO_InitStructure);
 GPIO_ResetBits(GPIOC,GPIO_Pin_15);
}

(2)在工程目录下新建led.h文件
代码如下:

#include "stm32f10x.h"
void LED_Init(void);

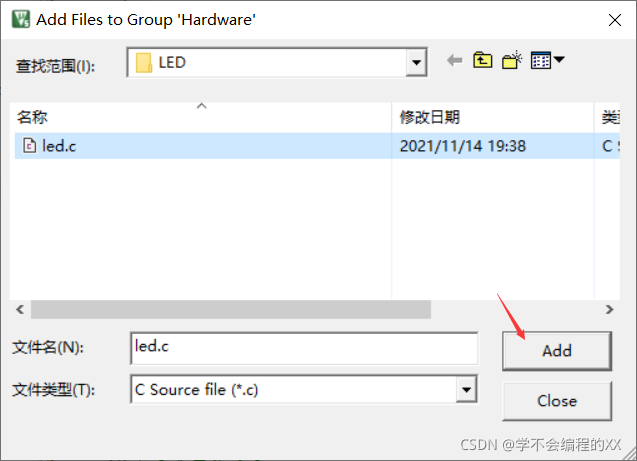

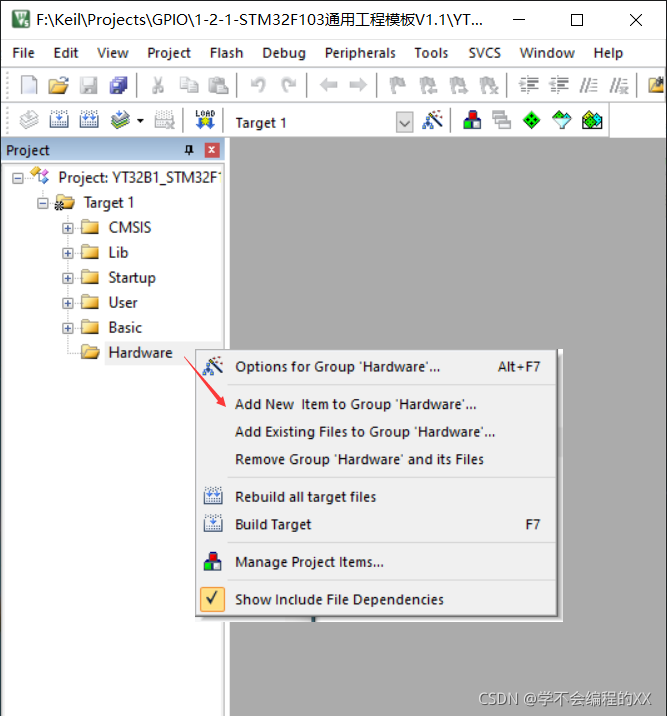

(3)将led.c文件添加至Hardware目录下
请添加图片描述
请添加图片描述

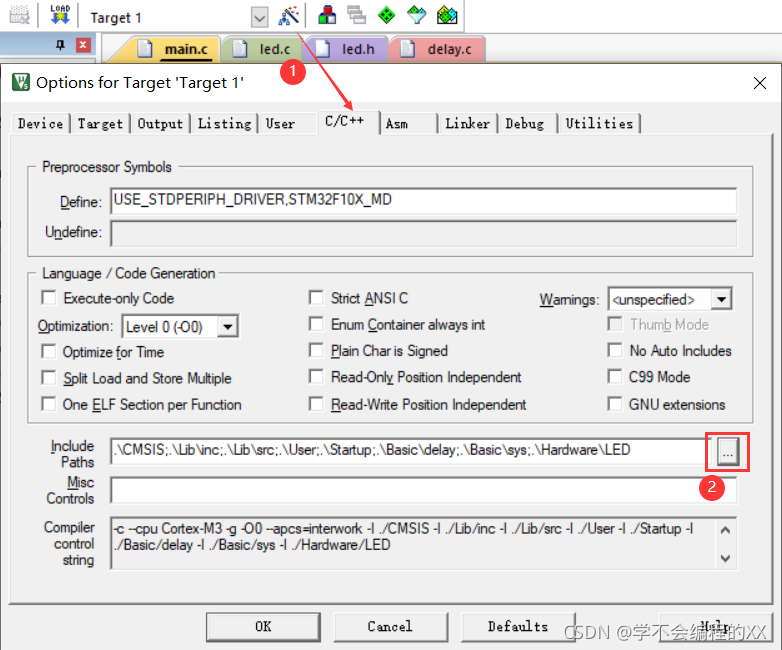

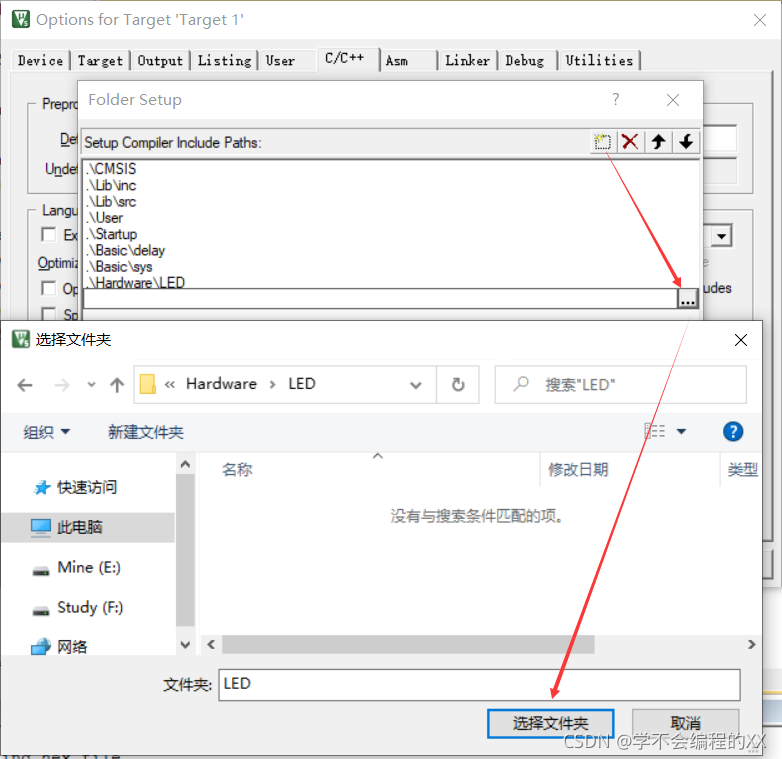

2.将led.c文件路径添加至变量中

请添加图片描述
请添加图片描述
如果不将led.c文件的路径添加至变量,那么在编译时编译器会找不到led.h

3.编写main.c

代码如下:

#include "stm32f10x.h"
#include "delay.h"
#include "led.h"

int main (void){
	RCC_Configuration();
	LED_Init();
	while(1){
		GPIO_SetBits(GPIOA,GPIO_Pin_0);
	  delay_ms(500);
    GPIO_ResetBits(GPIOA,GPIO_Pin_0);
    delay_ms(500);
    GPIO_SetBits(GPIOB,GPIO_Pin_0);
    delay_ms(500);
		GPIO_ResetBits(GPIOB,GPIO_Pin_0);
    delay_ms(500);
    GPIO_SetBits(GPIOC,GPIO_Pin_15);
    delay_ms(500);
		GPIO_ResetBits(GPIOC,GPIO_Pin_15);
    delay_ms(500);
	}
}

三、仿真观察波形

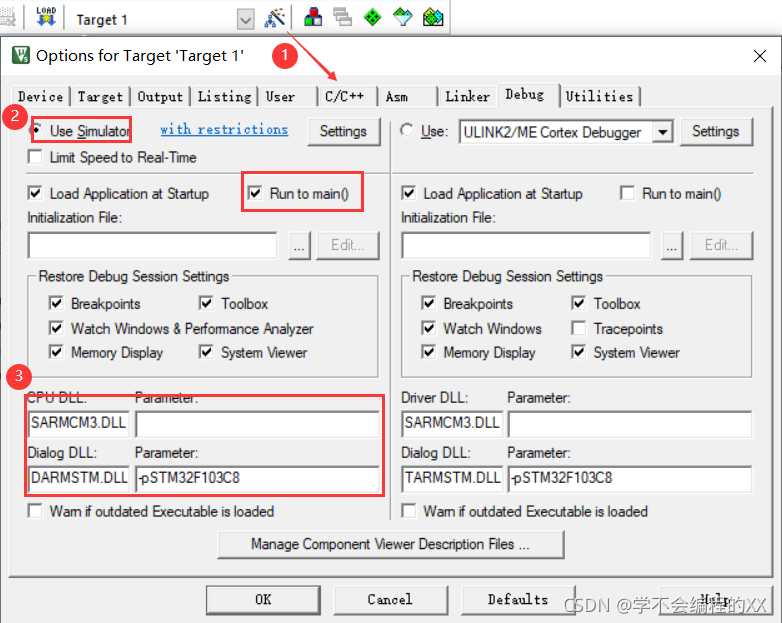

1.工程选项设置

请添加图片描述

2.逻辑分析仪配置

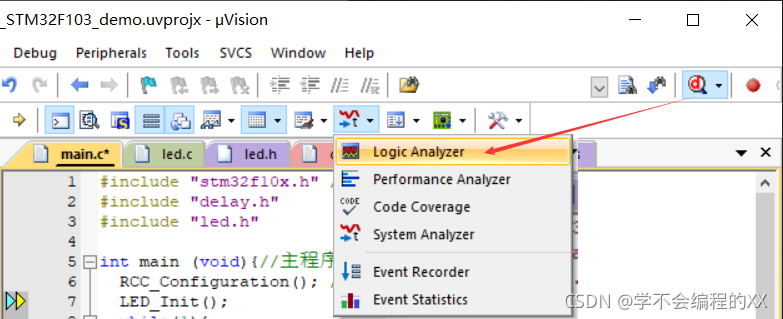

(1)打开逻辑分析仪
请添加图片描述

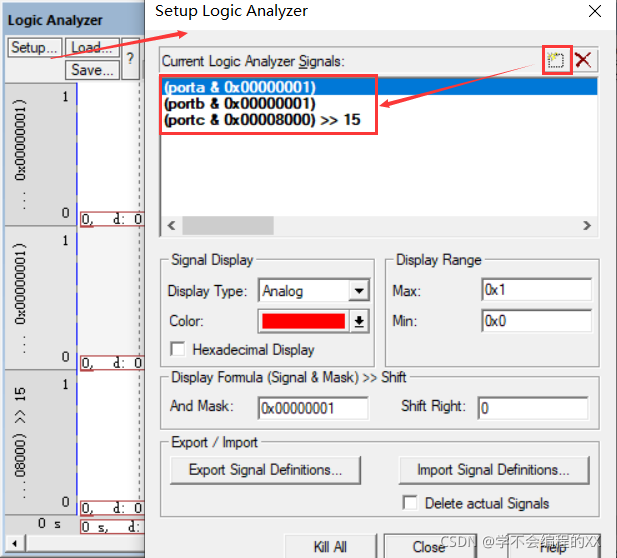

(2)配置管脚
请添加图片描述

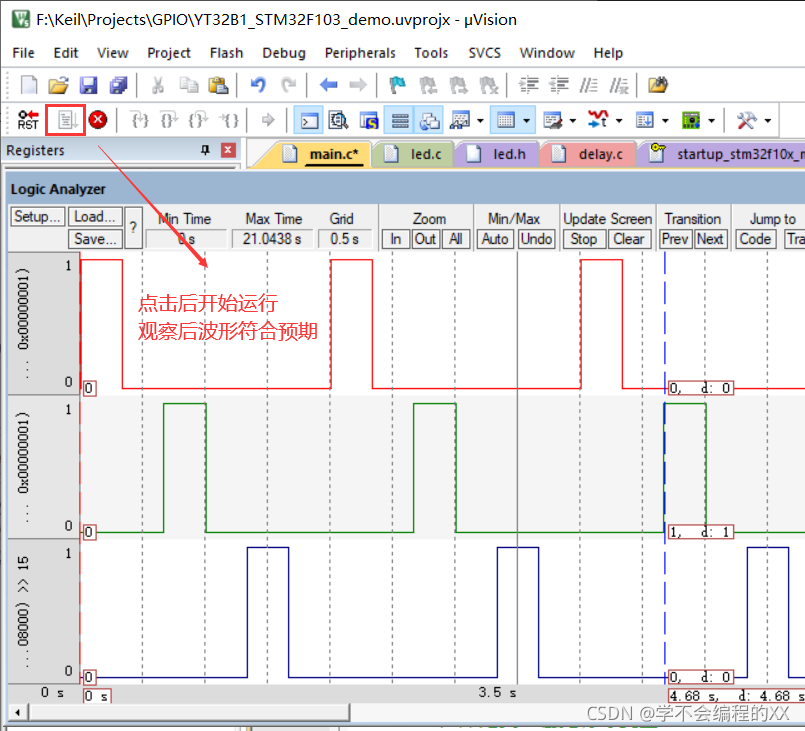

(3)运行并观察波形
请添加图片描述

四、搭建电路

1.安装驱动与串口调试助手

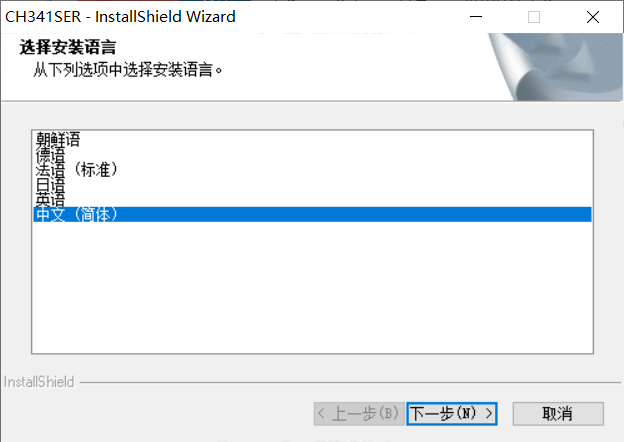

(1)安装驱动
一直下一步即可
请添加图片描述

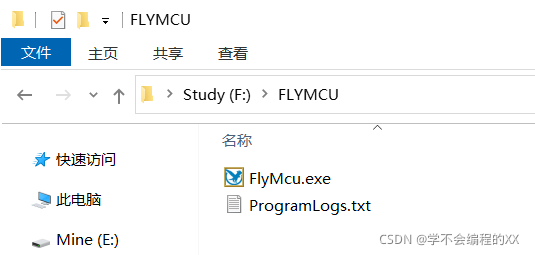

(2)下载串口调试助手
请添加图片描述

2.硬件接线

(1)TTL与核心板RXD与TXD的接线方式

仔细观察USB-TTL和核心板,可以看到USB-TTL身上有五个管脚,分别是5V电源管脚、3.3V电源管脚、TXD(数据传送)管脚、RXD(数据接收)管脚、GND管脚。要实现PC与板子相连接就要让对应管脚连接起来,即板子的TXD接USB-TTL的RX,RXD接TX。

通过查询STM32F103C8T6的资料可以发现,PA9对应TX,PA10对应RX。
所以应该将TTL的RXD接核心板PA9;TTL的TXD接核心板PA10

(2)核心板BOOT配置
注意核心板上有两个跳线帽,分别在BOOT0和BOOT1上,我们要烧录程序之前必须改变模式BOOT0和BOOT1模式为系统存储器模式。
BOOT配置如下:

BOOT0BOOT1启动方式
0X内部FLASH
10系统储存器
01内部SRAM

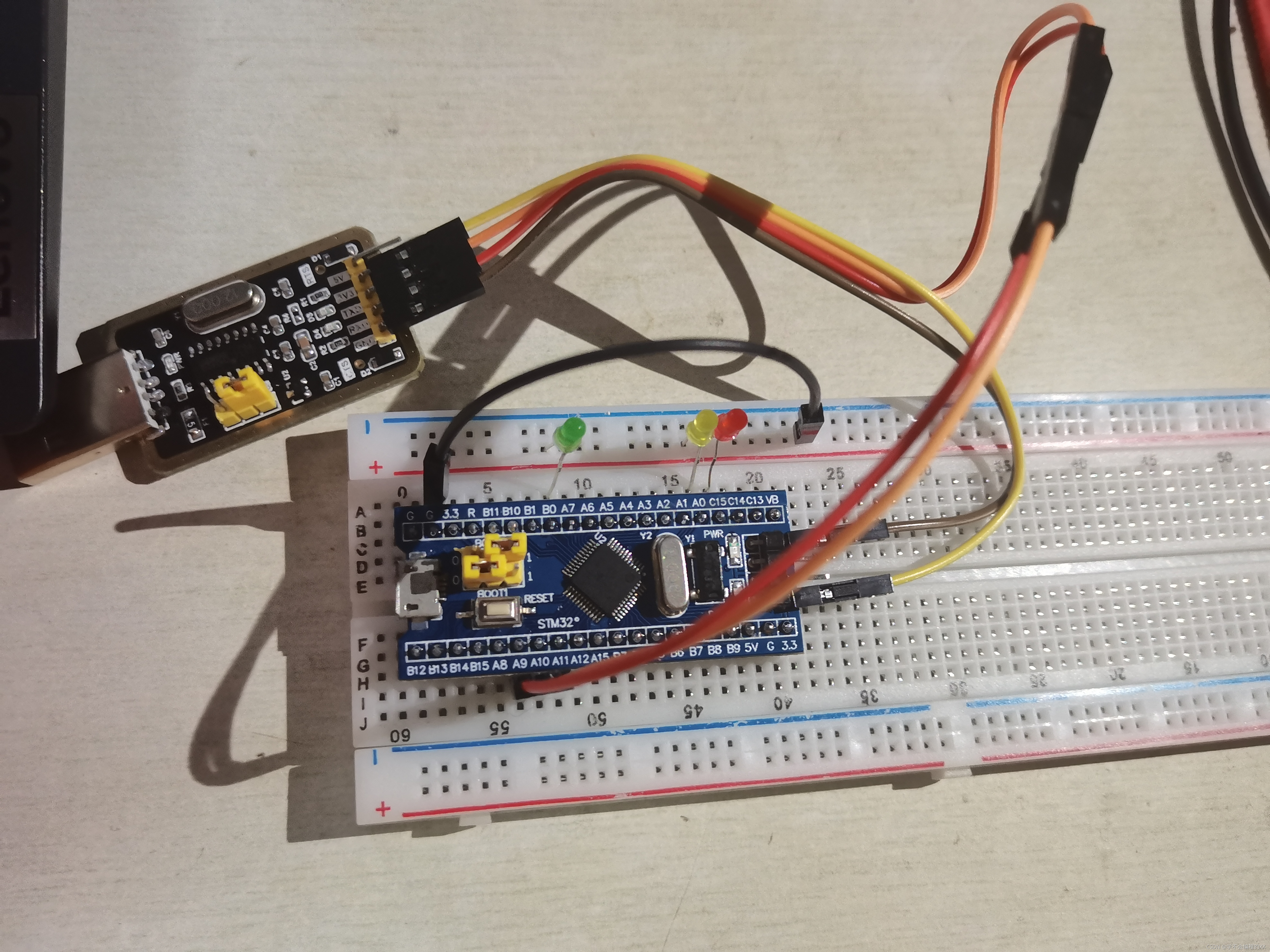

最后将LED灯接至核心板B0、A0、C15管脚(长脚为正极短脚为负极),再将核心板地极与LED灯负极串联

接线方式如下图:
请添加图片描述

3.烧录程序

(1)程序配置

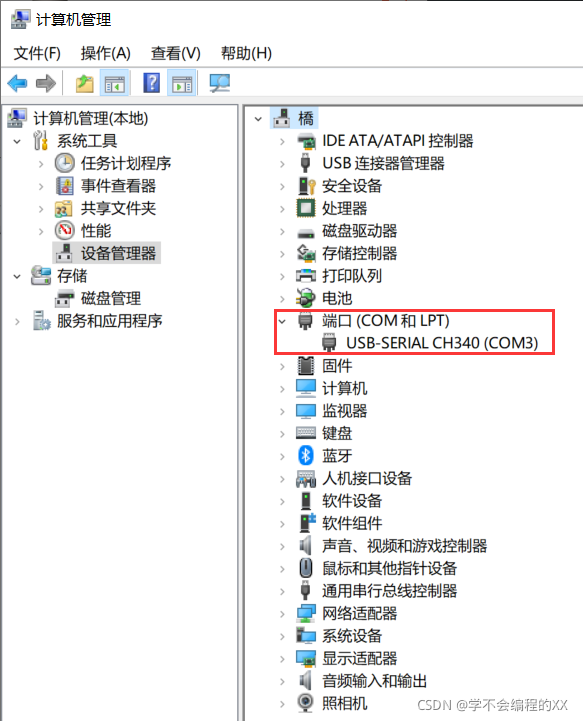

安装好串口驱动后可以在计算机设备管理器中看到:
请添加图片描述

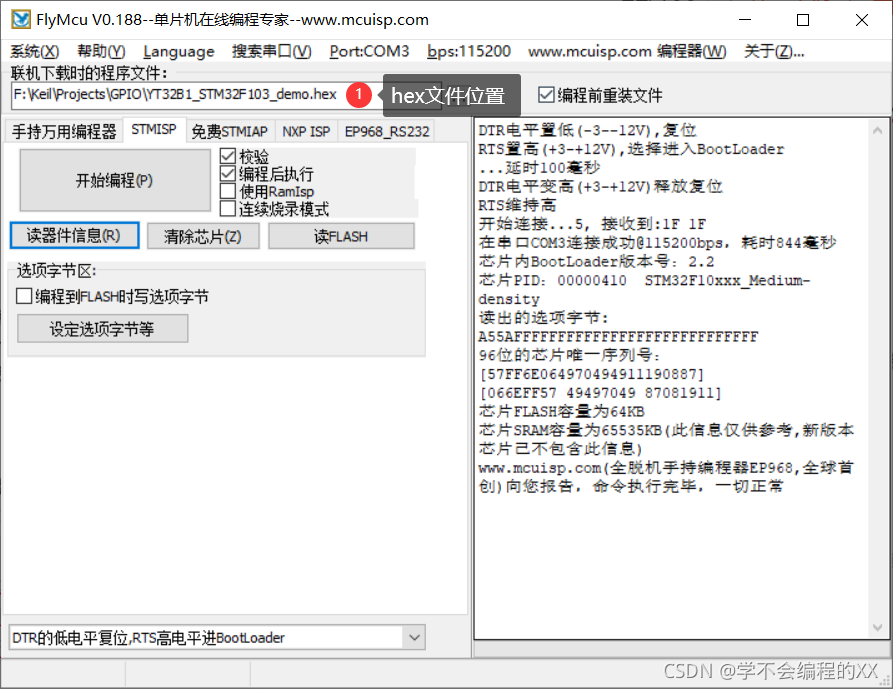

串口调试助手配置如下:
请添加图片描述

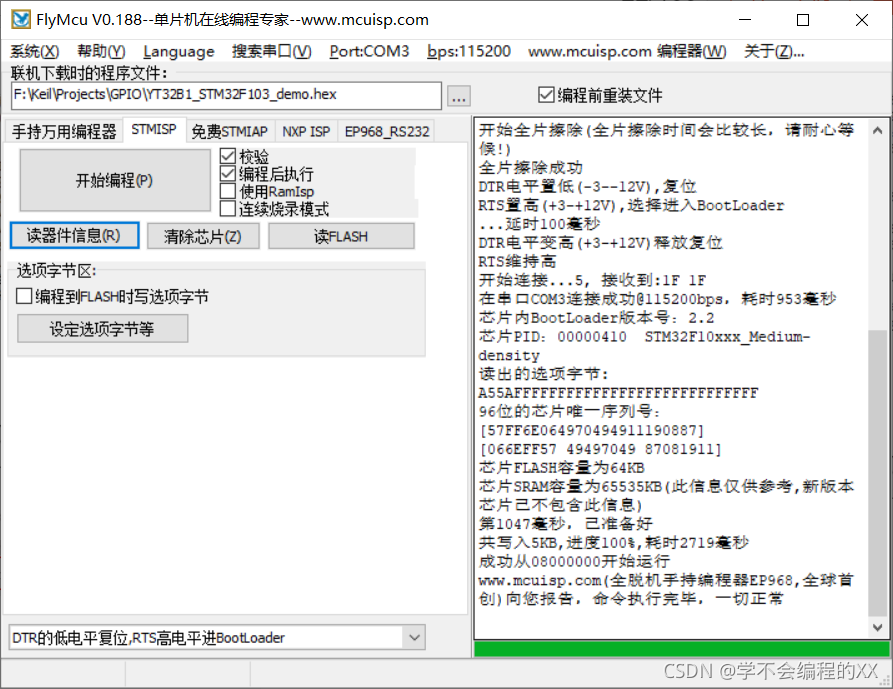

(2)烧入程序并运行
点击开始编程
烧入完成后会自动开始运行
请添加图片描述
请添加图片描述

参考

用STM32F103C8T6制作流水灯
STM32寄存器的简介、地址查找,与直接操作寄存器
STM32从地址到寄存器
