串口传输文件的练习。将两台笔记本电脑，借助 usb转rs232 模块和杜邦线，建立起串口连接。然后用串口助手等工具软件（带文件传输功能）将一台笔记本上的一个大文件（图片、视频和压缩包软件）传输到另外一台电脑，预算文件大小、波特率和传输时间三者之间的关系，并对比实际传输时间。
一、串口协议与RS-232标准
1、串口协议
串口通讯 (Serial Communication)是一种设备间非常常用的串行通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。 通讯协议，我们以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。
在这里主要通过RS-232实现双击通信，所以下面介绍RS-232标准，RS-232 标准主要规定了信号的用途、通讯接口以及信号的电平标准。
2、RS-232标准
RS-232标准主要规定了信号的用途、通讯接口以及信号的电平标准。

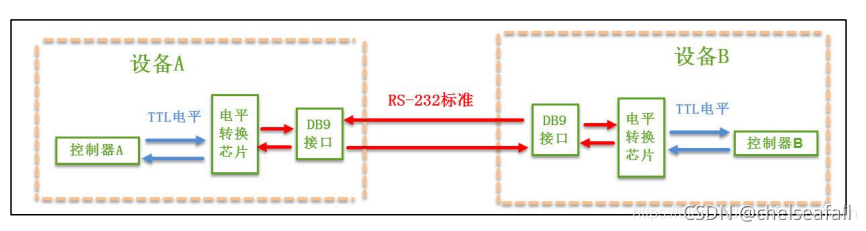

使用RS-232标准的串口设备间常见的通讯结构见图。
在上面的通讯方式中，两个通讯设备的"DB9接口"之间通过串口信号线建立起连接，串口信号线中使用"RS-232标准"传输数据信号。由于RS-232电平标准的信号不能直接被控制器直接识别，所以这些信号会经过一个"电平转换芯片"转换成控制器能识别的"TTL校准"的电平信号，才能实现通讯。RS232标准串口主要用于工业设备直接通信，电平转换芯片一般有MAX3232，SP3232。
3、电平标准

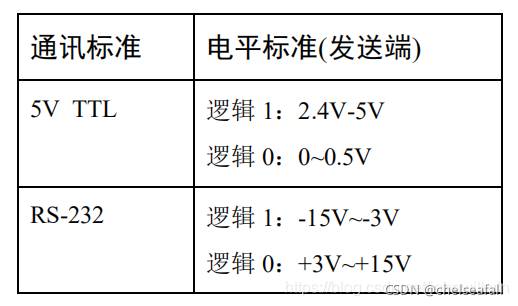

根据通讯使用的电平标准不同，串口通讯可分为TTL标准及RS-232标准，见表

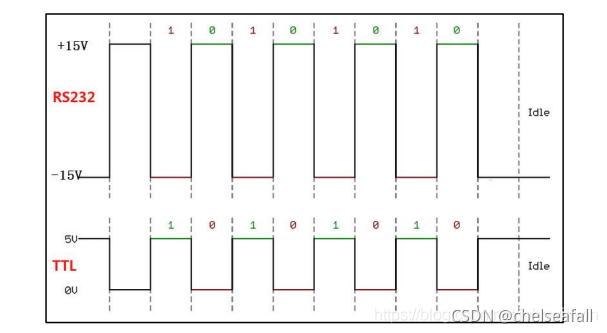

常见的电子电路中常使用 TTL 的电平标准，理想状态下，使用 5V 表示二进制逻辑 1 ，使用 0V 表示逻辑 0 ；而为了增加串口通讯的远距离传输及抗干扰能力，它使用 -15V 表示逻辑 1 ， +15V 表示逻辑 0 。使用 RS232 与 TTL 电平校准表示同一个信号时的对比见下图

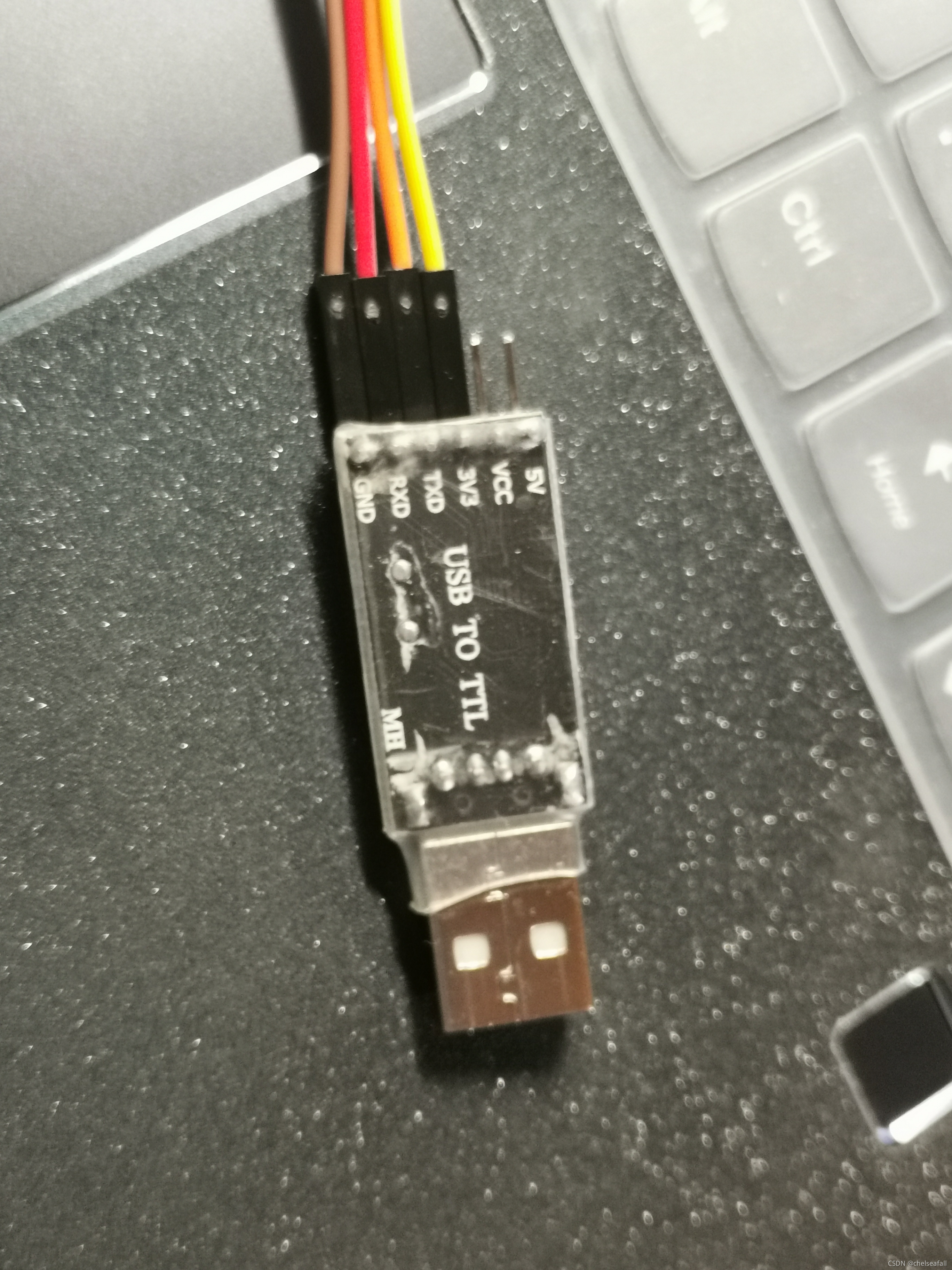

所以对于单片机，引出的串口，输出的信号是TTL电平，而电脑一般的通信接口为USB，对于USB 是无法直接与TTL串口通信，接口不匹配，电平也不匹配，所以这时候需要借助外设来实现接口与电平的转换，这里使用USB-to-ttl的线来进行连接电脑和单片机设备，如图所示
二、USB转TTL实现双机通信

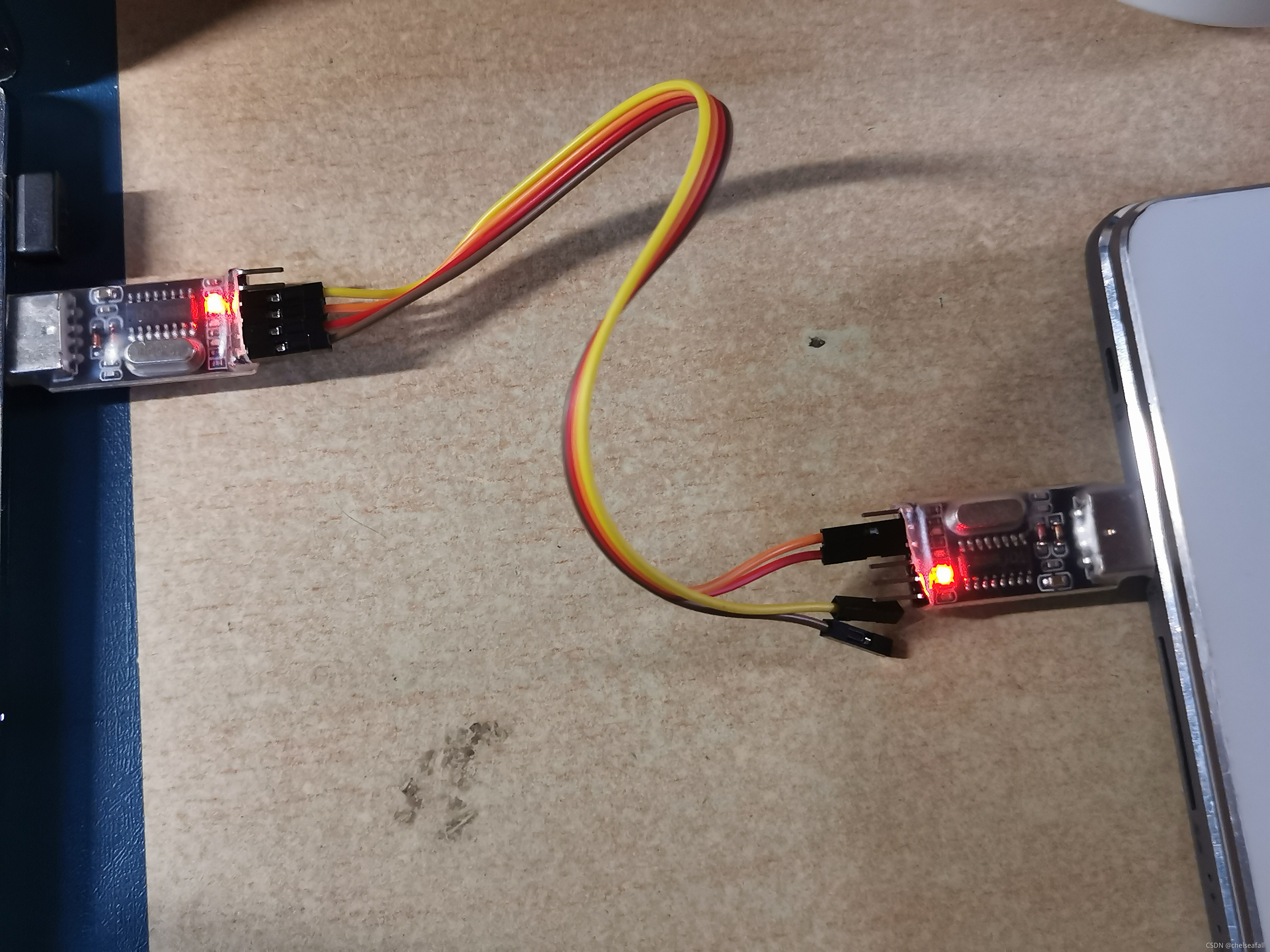

1、接线操作
串口转TTL模块1的RX接串口转TTL模块2的TX
串口转TTL模块1的TX接串口转TTL模块2的RX
2、实现双机通信
准备一个要发送的图片文件

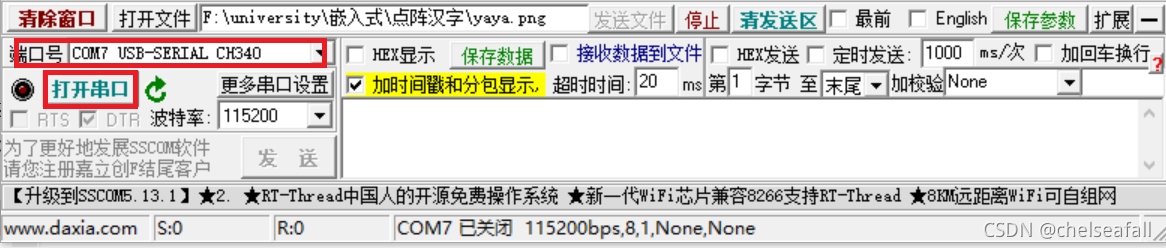

打开串口调试助手，选择端口号，并且点击打开串口

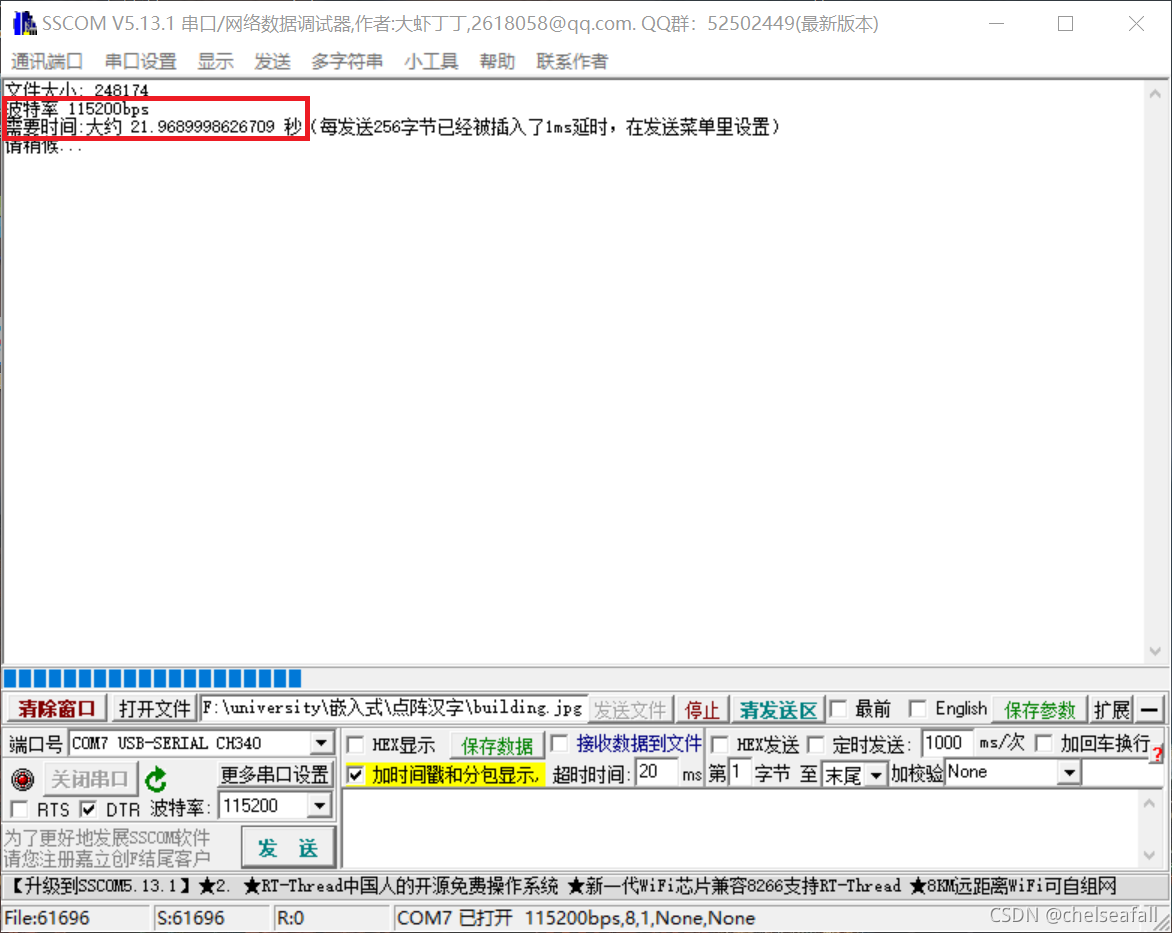

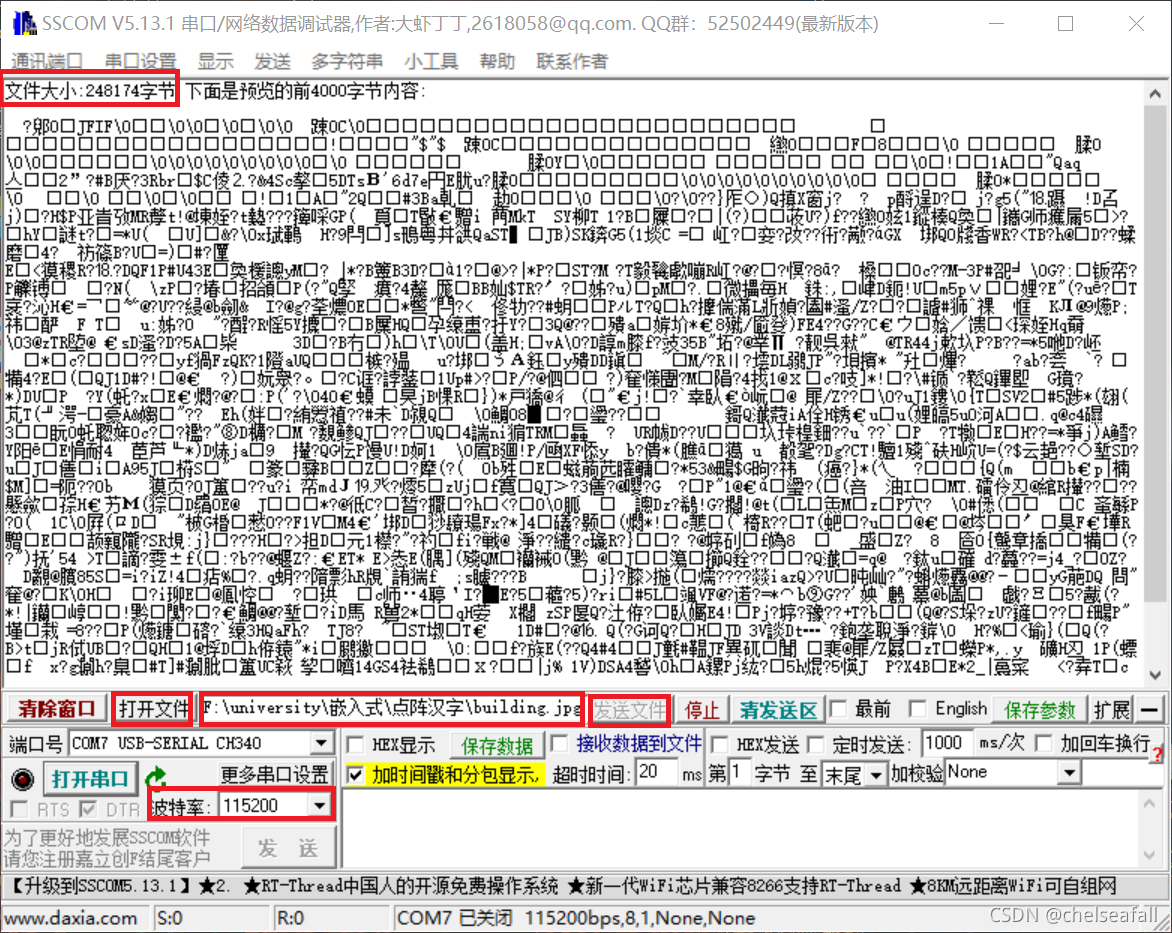

设置波特率为115200，点击打开文件，选择要发送的文件，窗口中显示了文件字节大小，点击发送文件开始发送文件
预计时间21.96秒
用手机计时，实际用时34.33秒

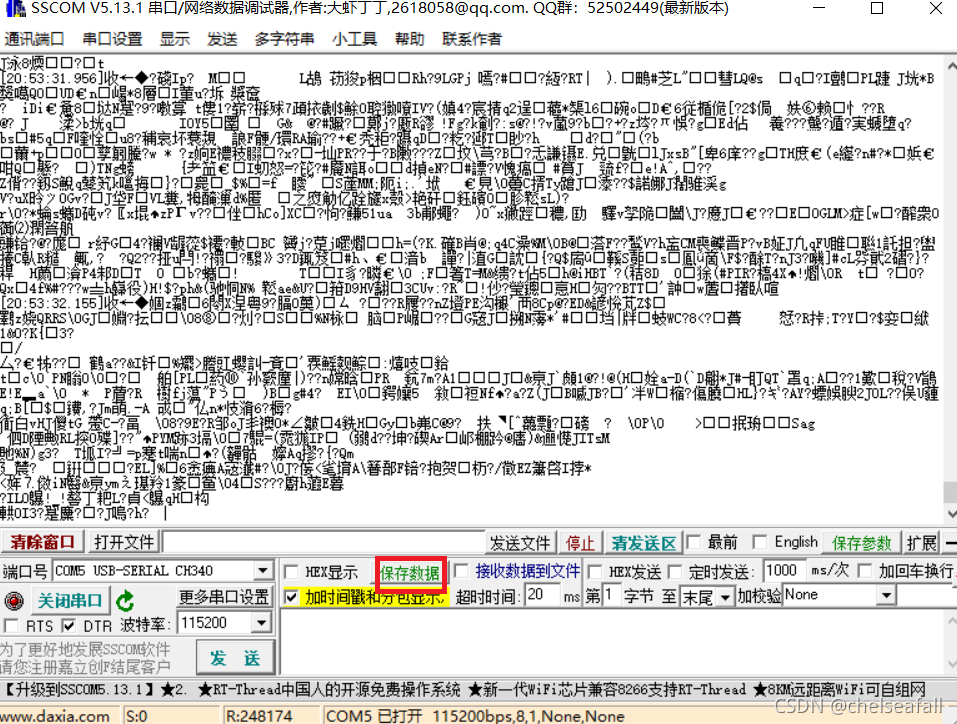

接收端接收成功，点击保存数据保存文件

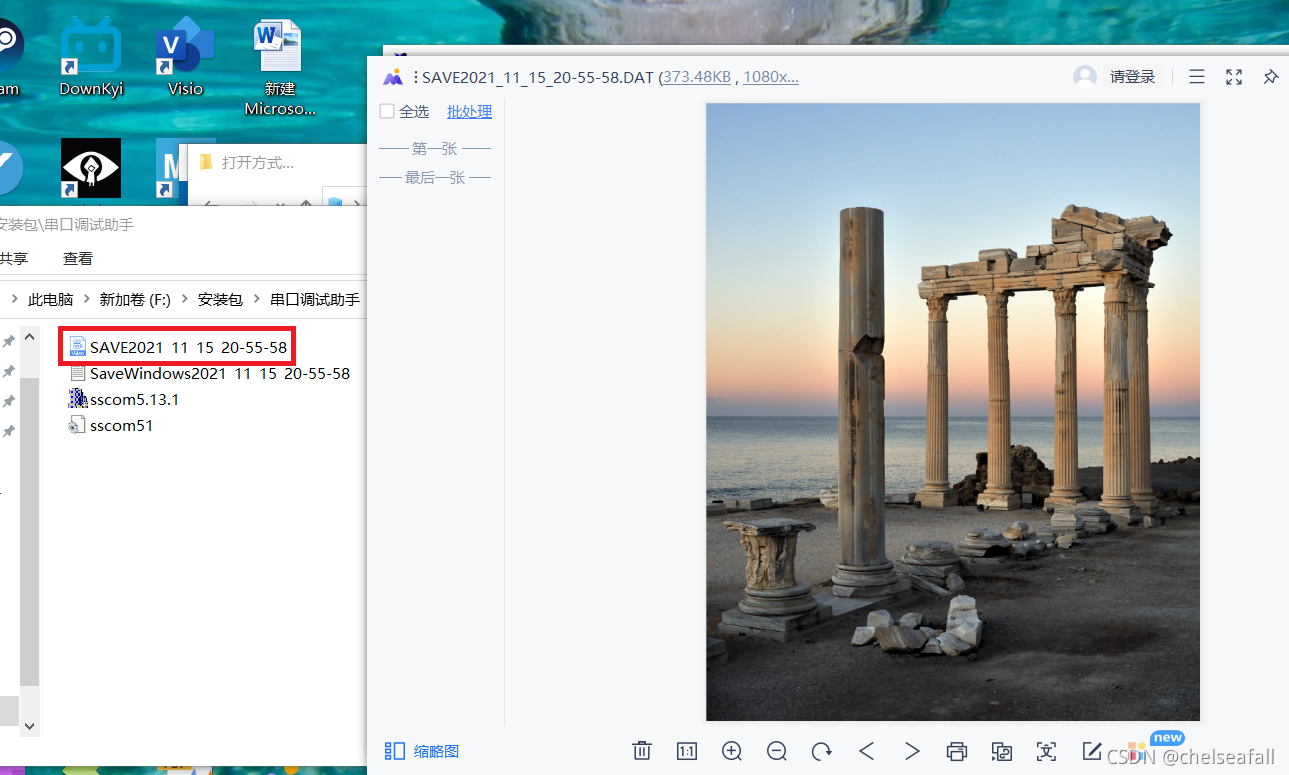

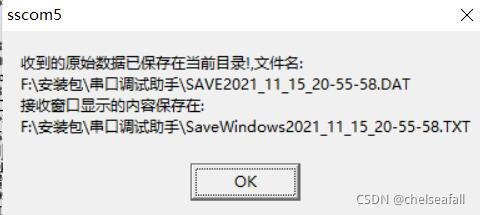

保存成功，打开对应路径查看

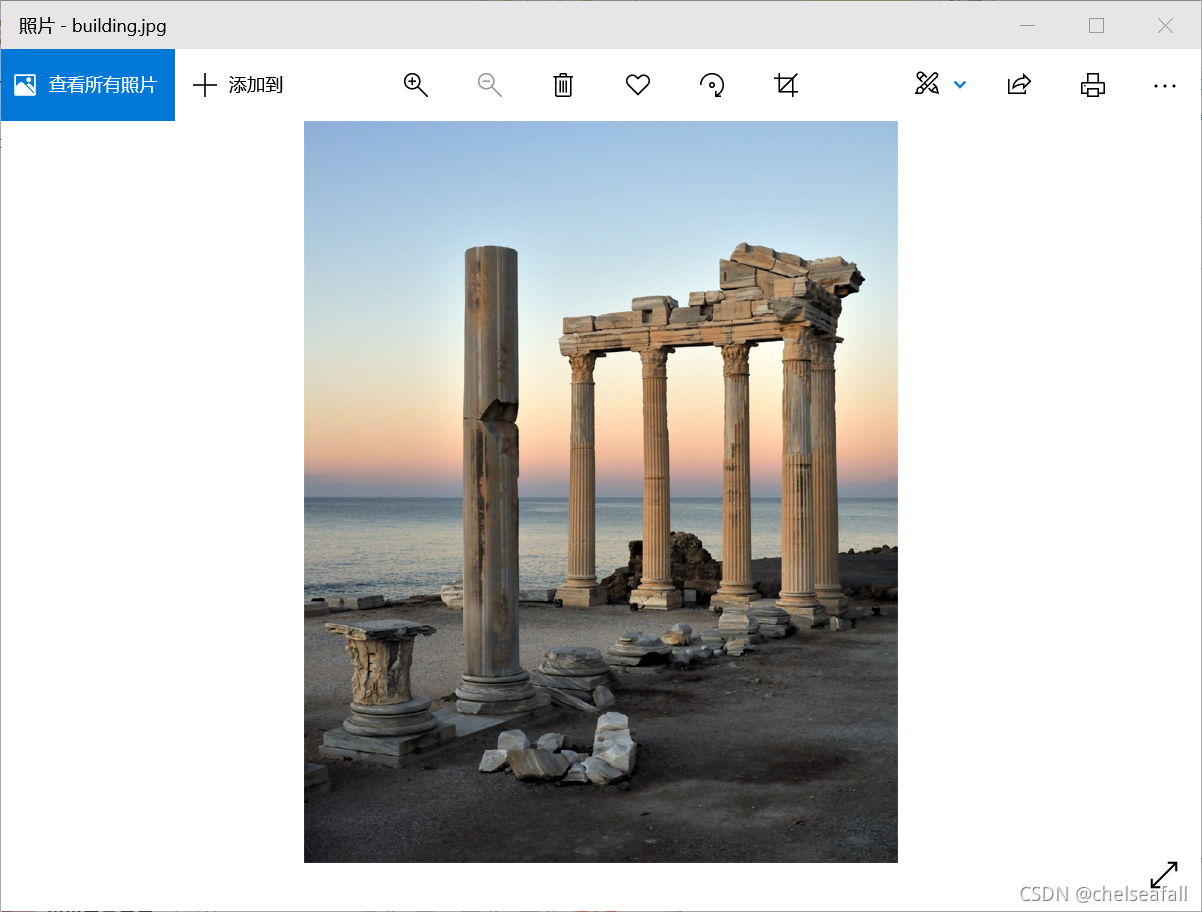

打开如图显示的文件，成功接收到图片
更改波特率，测试同一个文件的传输时间：
- 如前文，当波特率为115200时，预计传输时间为21.96s，实际传送时间为34.33s

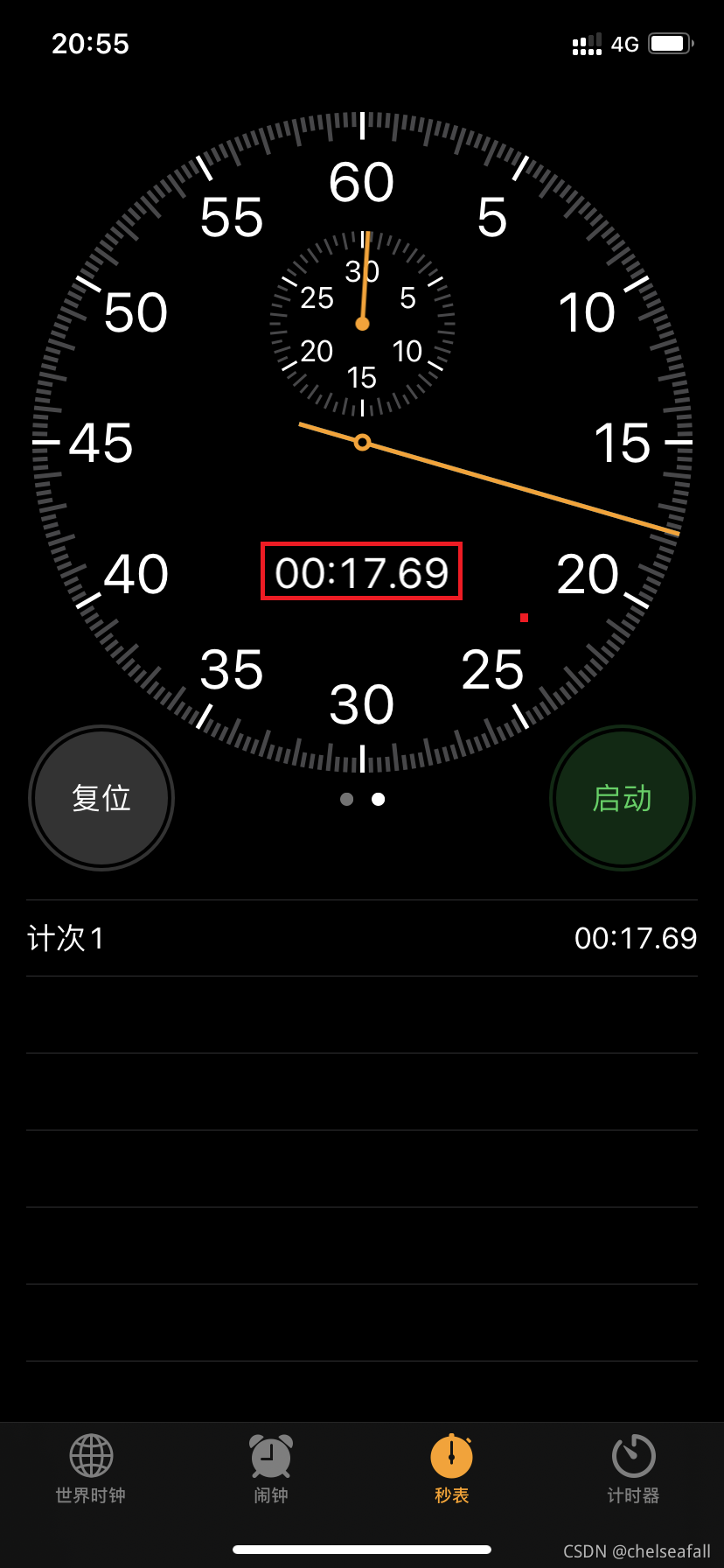

- 当波特率为256000时，预计传输时间9.96s，实际传输时间17.69s

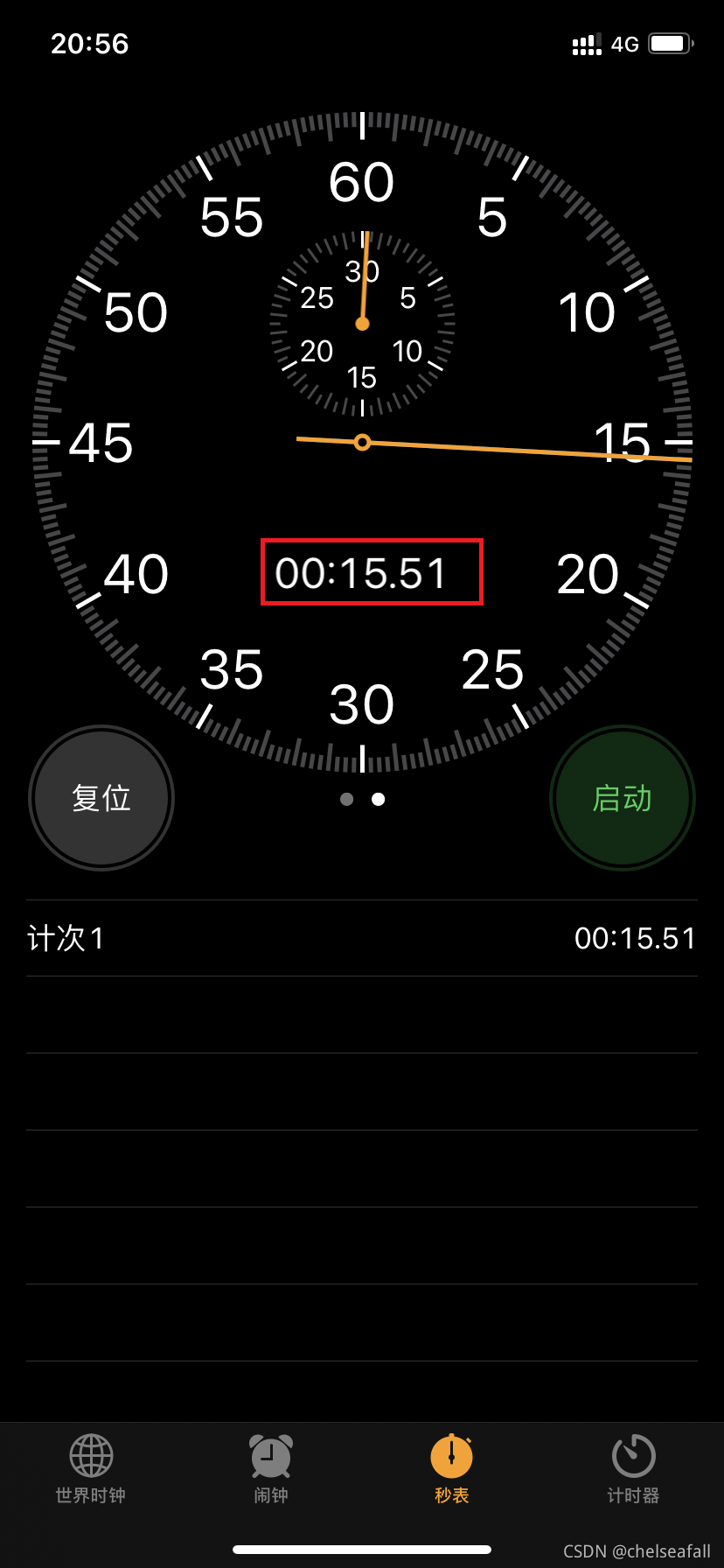

- 当波特率为512000时，预计传输时间4.96s，实际传输时间15.51s
三、总结
在这次的实验中我学习了如何使用串口在两台计算机之间传输文件，并且比对了不同波特率所对应的文件实际传输速率。由统计的数据可以得知，在一定的范围内，两者呈现正相关的关系，波特率越大，传输速率越快，与之对应的传输时间越短。但是波特率过大，比对波特率为256000和512000，传输速率却并不会呈现明显的增长。
