1. L7805CV
原文地址：https://www.chip37.com/cpd/?s=L7805CV
描述
L7805CV是一款三端正电压调节器，具有几个固定的输出电压，使其适用于多种应用。这些调节器可以提供本地卡上调节，从而消除了与单点调节相关的配电问题。每种类型都内置内部限流，热关断和安全区域保护，使其基本坚不可摧。如果提供足够的散热，它们可以提供超过1A的输出电流。尽管这些设备主要设计为固定稳压器，但可以与外部组件一起使用以获得可调的电压和电流。

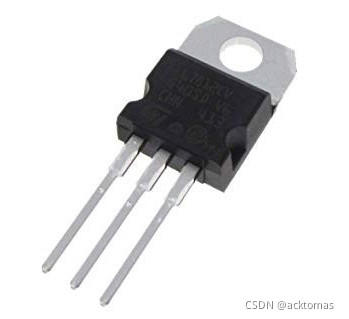

产品图片
规格参数
| 产品型号 | L7805CV |
|---|---|
| 描述 | IC REG LINEAR 5V 1.5A TO220AB |
| 分类 | 集成电路(IC)，PMIC-稳压器-线性 |
| 制造商 | 意法半导体 |
| 打包 | 管 |
| 零件状态 | 活性 |
| 输出配置 | 正 |
| 输出类型 | 固定 |
| 调压器数量 | 1个 |
| PSRR | 62dB(120Hz) |
| 控制功能 | – |
| 保护功能 | 过热，短路 |
| 安装类型 | 通孔 |
| 基本零件号 | L7805 |
| 符合欧盟RoHS | 是 |
| 状态 | 活性 |
| 调节器类型 | 固定正单输出标准稳压器 |
| 可调性 | 固定 |
| 压差1-Nom | 2.0伏 |
| 输入电压绝对最大值 | 35.0伏 |
| 最小输入电压 | 7.0伏 |
| 最大输入电压 | 18.0伏 |
| JESD-30代码 | R-PSFM-T3 |
| JESD-609代码 | e3 |
| 线路调整率最大值 | 0.1伏 |
| 最大负载调节 | 0.1伏 |
| 功能数量 | 1个 |
| 端子数 | 3 |
| 工作温度，TJ-最小值 | 0℃ |
| 工作温度，TJ-最大值 | 125℃ |
| 输出电流1-最大 | 1.0安 |
| 输出电压1-标称 | 5.0伏 |
| 输出电压1分钟 | 4.75伏 |
| 输出电压1-最大 | 5.25伏 |
| 包装主体材料 | 塑料/环氧树脂 |
| 包装代码 | TO-220 |
| 包装等效代码 | SIP3.1TB |
| 包装形状 | RECTANGULAR |
| 包装形式 | FLANGE MOUNT |
| 包装方式 | 管 |
| 制造商包装说明 | TO-220，3针 |
| 资格状态 | 不合格 |
| 技术 | 双极 |
| 终端完成 | 亚光锡(Sn)-退火 |
| 终端表格 | 贯穿孔 |
| 终端位置 | 单 |
| 最大耐压 | 4.0% |
| 无铅状态/ RoHS状态 | 无铅/符合ROHS3 |
| 水分敏感性水平(MSL) | 1(无限制) |
特点
- 输出电流可达1.5A
- 不需外接补偿元件
- 内含限流保护电流，防止负载短路烧毁元件
- 内含高温过热保护电路，防止结温过热烧毁器件
- 内含功耗限制电路，防止烧毁输出驱动器晶体管
应用领域
电路图
引脚图
引脚功能说明
| 引脚号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | TNPUT | 输入 |
| 2 | GND | 地 |
| 3 | OUTPUT | 输出 |
2. L7812CV
原文地址：https://www.chip37.com/cpd/?s=l7812cv
描述
L7812CV固定输出稳压器可广泛用于电子行业中的各种应用。三端正线性稳压器可通过提供本地卡上调节来消除与单点调节有关的问题。ST稳压器IC可以在5V至24V的固定输出电压下提供高达1.5A的电流。该稳压器通过内部热关断和限流功能提供了安全的区域保护。
产品图片
L7812CV
规格参数
| 产品型号 | L7812CV |
|---|---|
| 描述 | IC REG LINEAR 12V 1.5A TO220AB |
| 分类 | 集成电路(IC)，PMIC-稳压器-线性 |
| 制造商 | 意法半导体 |
| 制造商包装说明 | TO-220，3针 |
| 符合REACH | 是 |
| 符合欧盟RoHS | 是 |
| 状态 | 活性 |
| 调节器类型 | 固定正单输出标准稳压器 |
| 可调性 | 固定 |
| 压差1-Nom | 2.0伏 |
| 输入电压绝对最大值 | 35.0伏 |
| 最小输入电压 | 14.5伏 |
| 最大输入电压 | 25.0伏 |
| JESD-30代码 | R-PSFM-T3 |
| JESD-609代码 | e3 |
| 线路调整率最大值 | 0.24伏 |
| 最大负载调节 | 0.24伏 |
| 功能数量 | 1个 |
| 端子数 | 3 |
| 工作温度，TJ-最小值 | 0℃ |
| 工作温度，TJ-最大值 | 125℃ |
| 输出电流1-最大 | 1.0安 |
| 输出电压1-标称 | 12.0伏 |
| 输出电压1分钟 | 114.4伏 |
| 输出电压1-最大 | 12.6伏 |
| 包装主体材料 | 塑料/环氧树脂 |
| 包装代码 | TO-220 |
| 包装等效代码 | SIP3.1TB |
| 包装形状 | RECTANGULAR |
| 包装形式 | FLANGE MOUNT |
| 包装方式 | 管 |
| 资格状态 | 不合格 |
| 表面贴装 | 没有 |
| 技术 | 双极 |
| 终端完成 | 亚光锡(Sn)-退火 |
| 终端表格 | 贯穿孔 |
| 终端位置 | SINGLE |
| 最大耐压 | 4.0% |
| 基本零件号 | L7812 |
| 无铅状态/ RoHS状态 | 无铅/符合ROHS3 |
| 水分敏感性水平(MSL) | 1(无限制) |
特点
- 热过载保护
- 短路保护
- 输出过渡SOA保护
- 2%输出电压容差
应用领域
能源管理
电路图
引脚图
