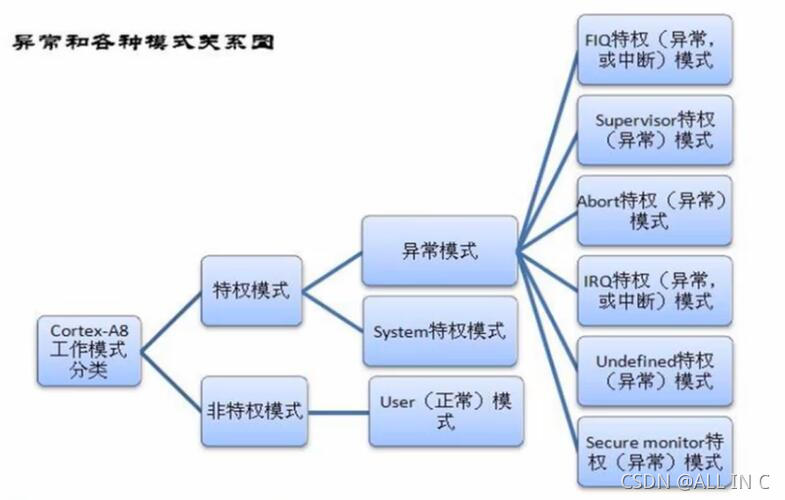

1. ARM的工作模式

用户模式：权限低，只能访问一部分内存资源
系统模式：权限高，能访问很多资源
异常模式：当异常出现时，能够保证cpu不挂掉而去执行异常处理程序
Supervisor：管理模式，cpu一上电被视为是一种异常，进入该模式
Undefined：cpu遇到不认识的指令时会进入该模式
Abort：终止模式，取指令或取数据时，发现地址不存在则进入该模式
IRQ：普通中断模式，中断也被视为异常
FIQ：快速中断，对速度要求高
Secure monitor：v5指令集出来后的一种模式，进入该模式后只有一部分程序能运行

2. ARM寄存器组

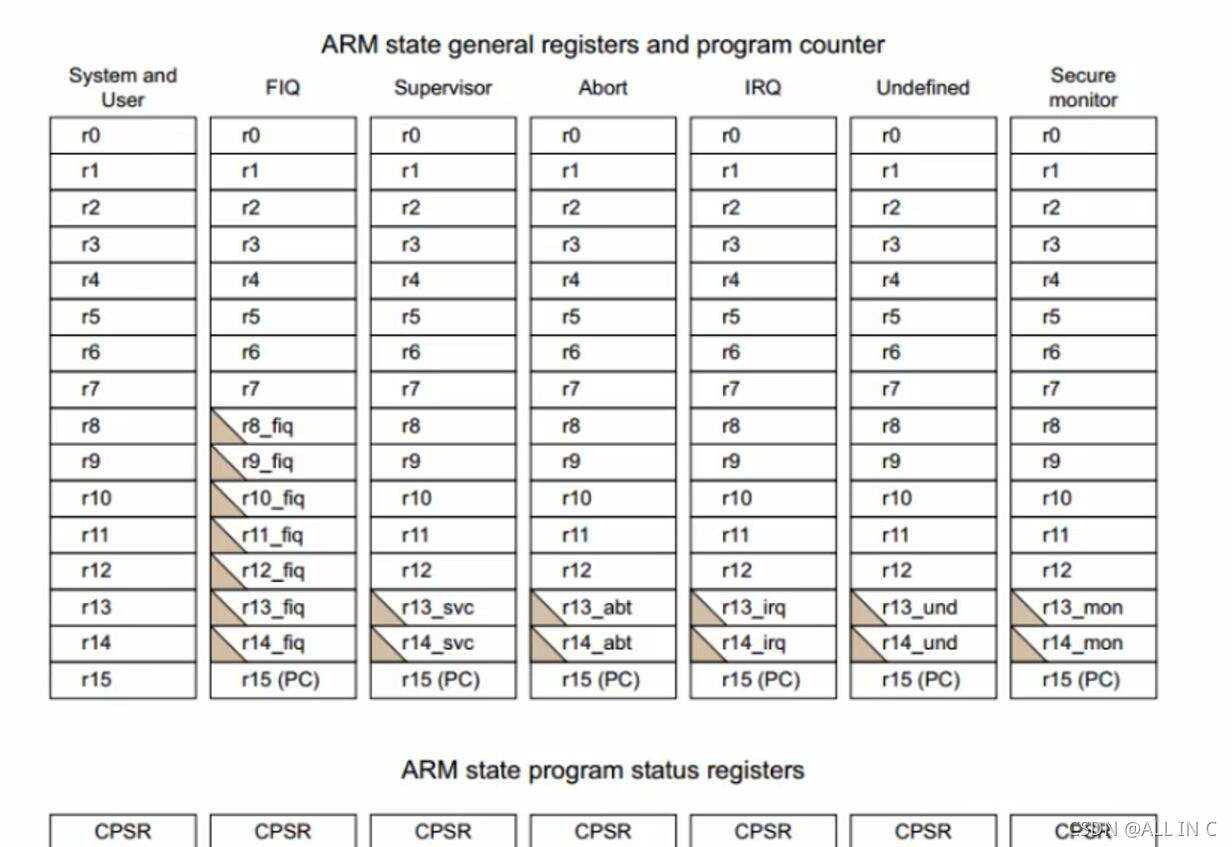

每一种模式有对应的能够被操作的寄存器

带三角形的是有专用的、独立的寄存器

r11：fp 指向每个栈的栈顶
r12：ip 用来备份sp寄存器的
r13：常用作堆栈指针SP,但这只是一种习惯用法，用户也可使用其他的寄存器作为堆栈指针,而在Thumb指令集中,某些指令强制性的要求使用r13作为堆栈指针
r14：称为子程序链接寄存器lr,当执行子程序调用指令(bl)时,r14可得到r15(程序计数器pc)的备份
r15：程序计数器pc
r16：CPSR 记录程序当前状态高4位记录指令执行的结果，低5位记录当前工作模式。CPSR可在任何运行模式下被访问，它包括条件标志位、中断禁止位、当前处理器模式标志位，以及其他一些相关的控制和状态位。

每一种运行模式下又都有一个专用的物理状态寄存器，称为SPSR(Saved Program Status Register，备份的程序状态寄存器)，当异常发生时，SPSR用于保存CPSR的当前值，从异常退出时则可由SPSR来恢复CPSR。由于用户模式和system特权模式不属于异常模式，它们没有SPSR，当在这两种模式下访问SPSR，结果是未知的

apcs规定：r0-r3一般是传递函数调用第1到第4个参数，需要手动保存，r4-r10一般是保存现场用，系统自动保存

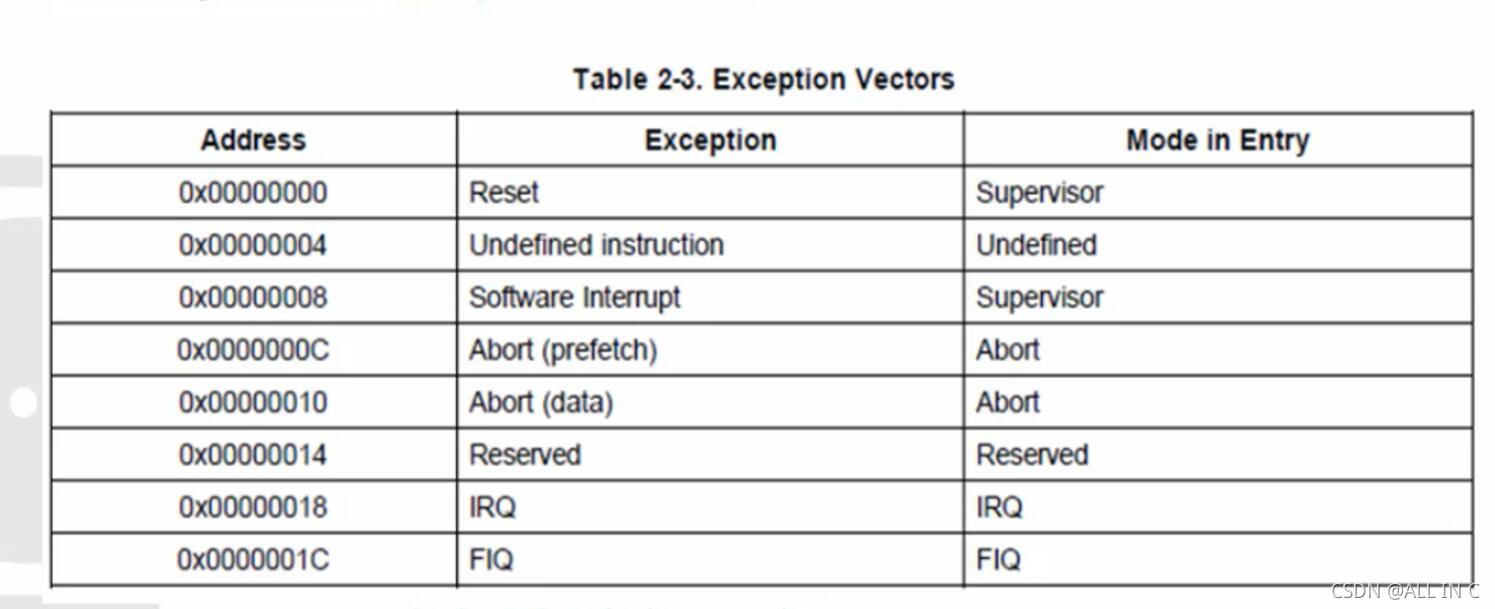

3. 异常向量表

异常程序所放的位置，要方便cpu找到，就需要有张表来一一对应。异常向量表应运而生

因为不知道异常处理程序的大小，所以统一只留四个字节的空间存一条指令，这四个字节中存放的是跳转指令，可以跳转到某个内存中去执行对应的异常处理程序

0x0000 0000地址一般为iROM地址，所以异常向量表一般是通过协处理器映射到其他地址(如DDR地址)中去

4. Undefined异常实现示例

4.1 通过查手册得到负责映射的协处理器的寄存器操作指令

4.2 重映射异常向量表程序

_start:
	@重新映射异常向量表
	ldr r0, =0x41000000
	mcr p15, 0, r0, c12, c0, 0

	@打印cpsr低5位信息
	ldr r0, =str_svc
	mrs r1, cpsr
	and r1, r1, $0x1f
	mov lr, pc 			@跳转到printf函数前需要保存pc到lr，以便能够返回
	ldr pc, =0x3ff13e54

	@发生异常，CPU会自动跳转到0x41000000里面去执行异常处理程序
	@模拟未定义指令异常
	@1.保存返回地址到lr中
	@2.保存cpsr到spsr
	@3.修改cpsr为相应异常模式的值
	@4.修改pc指向异常向量表
	.word 0x77777777

	@测试能否返回
	ldr r0, =str
	mov lr, pc 			@跳转到printf函数前需要保存pc到lr，以便能够返回
	ldr pc, =0x3ff13e54
loop:
	b loop

str_svc:
	.asciz "hello svc mode cpsr=0x%x\n"
str:
 	.asciz "i am back\n"

4.3 异常处理程序

.global _start
_start:
		@开始地址是0x41000000
		b reset
		b undef
		b swi
		b abt_pre
		b abt_dat
		b reserved
		b irq
		b fiq
reset:
undef:
		ldr sp, =0x42000000 @初始化该模式下专用的sp寄存器

		@保存现场
		stmfd sp!, {r0-r12,lr}

		@打印cpsr信息
		ldr r0, =str_undef
		mrs r1, cpsr     	 @读cpsr寄存器内容
		and r1, r1, #0x1f 	 @取cpsr后五位
		mov lr, pc 		 	 @因为进入异常模式处理程序时已经自动保存返回地址到lr中 这里会覆盖掉lr
		ldr pc, =0x3ff13e54

		@恢复现场
		ldmfd sp!, {r0-r12,lr}
		movs pc, lr          @+s:表示把spsr恢复到cpsr里面 因为当异常发生时，SPSR用于保存CPSR的当前值，从异常退出时则可由SPSR来恢复CPSR
swi:
abt_pre:
abt_dat:
reserved:
irq:
fiq:

str_undef:
		.asciz "hello undefine mode cpsr=0x%x\n"

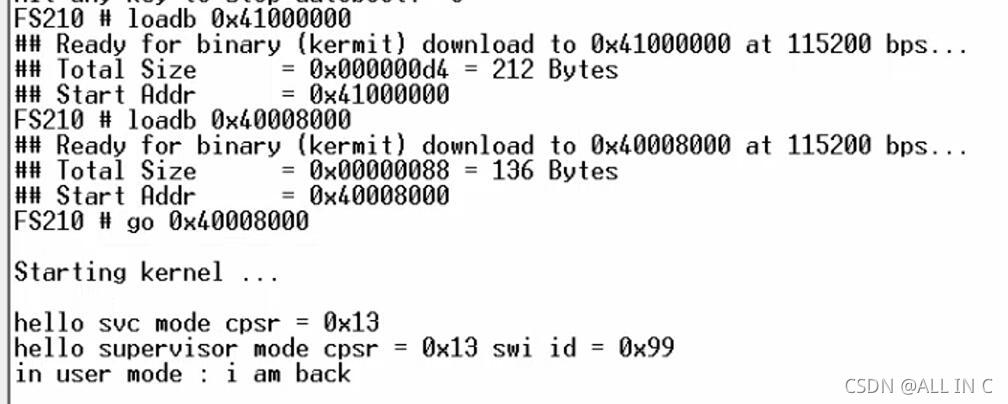

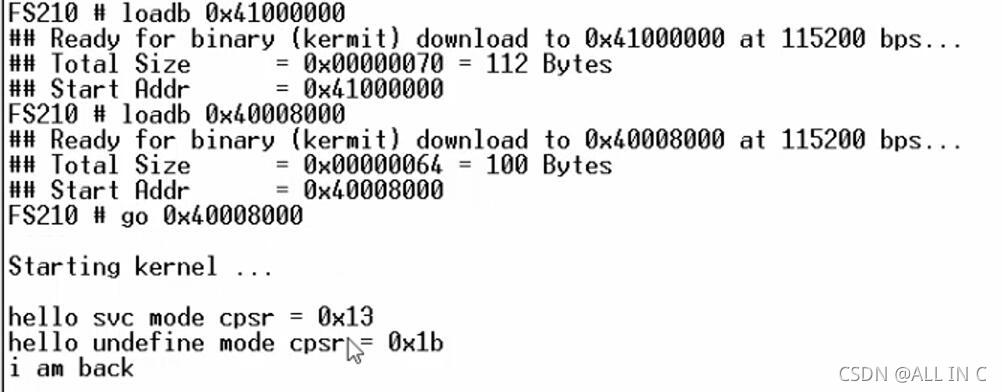

4.4 运行

5. swi异常处理实现

用户模式下没有权限修改CPSR,需要通过swi指令进入系统模式，通过swi指令+编号去进行系统调用，编号区分不同的系统调用函数。

5.1 重映射异常向量表程序

_start:
	@重新映射异常向量表
	ldr r0, =0x41000000
	mcr p15, 0, r0, c12, c0, 0

	@打印cpsr低5位信息
	ldr r0, =str_svc
	mrs r1, cpsr
	and r1, r1, $0x1f
	mov lr, pc 			@跳转到printf函数前需要保存pc到lr，以便能够返回
	ldr pc, =0x3ff13e54


	@把cpu的工作模式切换到user模式
	mrs r0, cpsr		@读cpsr寄存器内容
	bic r0, r0, #0x1f
	orr r0, r0, #0x10
	msr cpsr, r0		@设置cpsr寄存器内容

	@给用户模式进入到svc模式的专用指令
	@1.保存返回地址到lr中
	@2.保存cpsr到spsr
	@3.修改cpsr为相应异常模式的值
	@4.修改pc指向异常向量表
	swi 0x99

	@在用户模式 测试能否返回
	ldr sp, =0x420000000
	ldr r0, =str
	mov lr, pc 			@跳转到printf函数前需要保存pc到lr，以便能够返回
	ldr pc, =0x3ff13e54
loop:
	b loop

str_svc:
	.asciz "hello svc mode cpsr=0x%x\n"
str:
 	.asciz "in user mode: i am back\n"

5.2 异常处理程序

.global _start
_start:
		@开始地址是0x41000000
		b reset
		b undef
		b swi
		b abt_pre
		b abt_dat
		b reserved
		b irq
		b fiq
reset:
undef:
swi:
		@uboot已经初始化好该模式下的sp 所以这里不需要再初始化了

		@保存现场
		stmfd sp!, {r0-r12,lr}

		@打印cpsr信息
		ldr r0, =str_swi
		mrs r1, cpsr     	 @读cpsr寄存器内容
		and r1, r1, #0x1f 	 @取cpsr后五位 放到r1

		@把lr地址减4得到swi指令所在地址
		sub r3, lr,#4
		ldr r2, [r3]
		ldr r3, =0xffffff
		and r2, r2, r3       @取出指令后面的24位 即0x99 放到r2
		mov lr, pc 		 	 @因为进入异常模式处理程序时已经自动保存返回地址到lr中 这里会覆盖掉lr
		ldr pc, =0x3ff13e54

		@恢复现场
		ldmfd sp!, {r0-r12,lr}
		movs pc, lr          @+s:表示把spsr恢复到cpsr里面 因为当异常发生时，SPSR用于保存CPSR的当前值，从异常退出时则可由SPSR来恢复

abt_pre:
abt_dat:
reserved:
irq:
fiq:

str_undef:
		.asciz "hello undefine mode cpsr=0x%x\n"
str_swi:
		.asciz "hello supervisor mode cpsr=0x%x swi id=0x%x\n"
