一、LTC6820使用笔记
1、MSTR主控/受控
MSTR (引脚 11/ 引脚 12)：串行接口主 / 从选择器输入。位于隔离式接口的主控器侧（SPI主机），引脚接 VDD。位于隔离式接口的受控器侧（SPI从机），引脚接GND。
2、SLOW慢速/快速
SLOW (引脚 12/ 引脚 13)：慢速接口选择输入。当时钟频率≤ 200kHz 时，引脚接 VDD。当时钟频率＞ 200kHz 时，则引脚接GND。
注：当配置为主控时（MSTR=1），SLOW 引脚设定值对 LTC6820 的运作没有影响。在这种场合，建议把 SLOW 引脚连接至 GND。
3、ICMP和IBIAS引脚
ICMP (引脚 14/ 引脚 15)：隔离式接口比较器电压门限设定。比较器门限被设定为 ICMP 引脚电压的 1/2。
IBIAS (引脚 15/ 引脚 16)：隔离式接口电流偏置。当器件被使能时，该引脚的电压大约为 2V。当发送 脉冲时，每个 IP 和 IM 引脚上的吸收电流都被设定为从引 脚 IBIAS 提供至 GND 之电流的 20 倍。

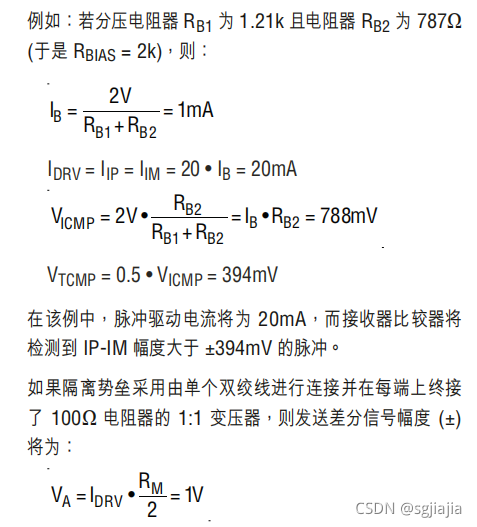

发送器驱动电流和比较器电压门限由一个位于 IBIAS 引脚 和 GND 之间的电阻分压器 (RBIAS = RB1 + RB2) 设定，并 将经过分压的电压连接至 ICMP 引脚。当 LTC6820 被使能 时 (不是待机模式)，IBIAS 保持在 2V，因而导致电流 IB 流 出 IBIAS 引脚。IP 和 IM 引脚驱动电流为 20?IB。比较器 门限是 ICMP 引脚电压 (VICMP) 的一半。
结论：
isoSPI电压幅度为VA=1V，
当 VIP – VIM > +394mV 时，逻辑为 +1；
当 VIP – VIM < -394mV 时，逻辑为–1；
当 VIP – VIM 在±394mV之间时，逻辑为0。

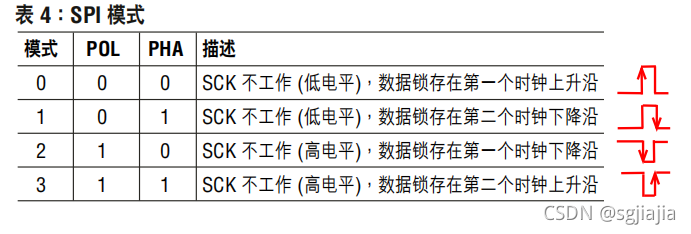

4.设定时钟相位和极性 (PHA 和 POL)

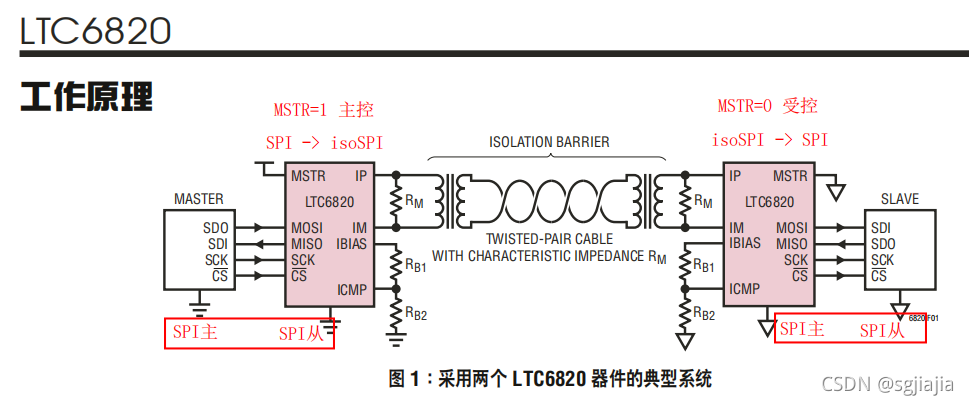

5.工作原理

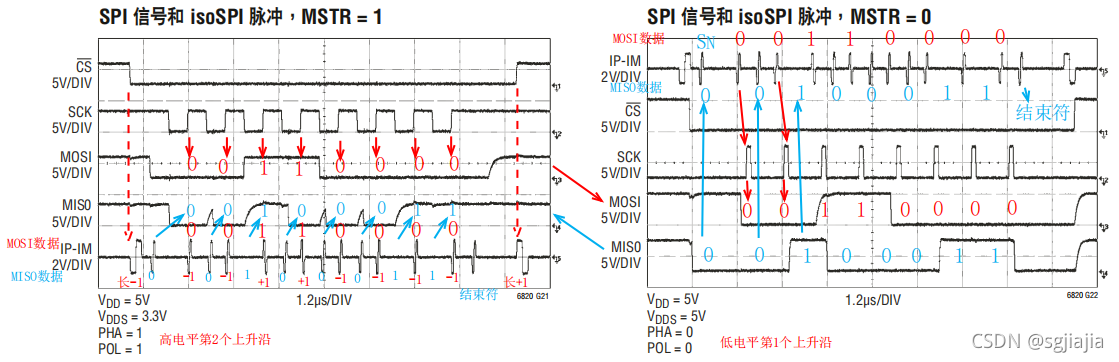

isoSPI支持双向通信

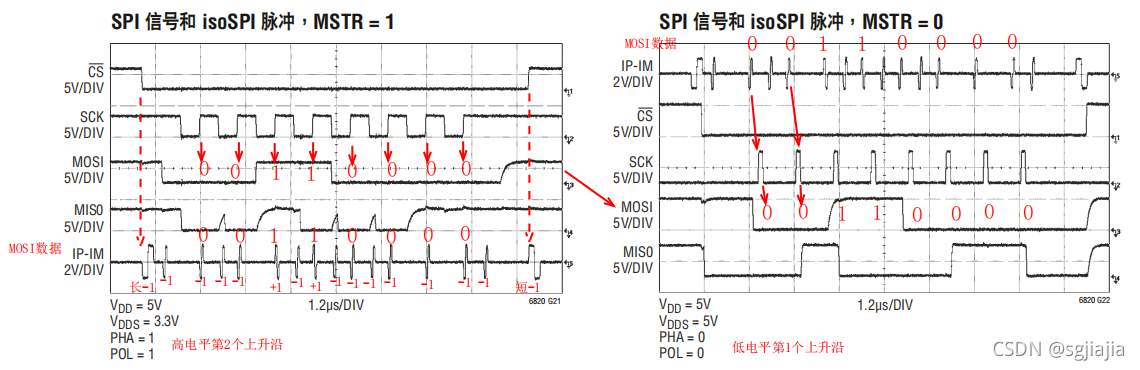

（1）MOSI主机发送数据
（下图标识错误，短-1应为长+1）
（2）MIS0主机接收从机发送数据
在主SPI 器件提供第一个锁存时钟沿之前 (通常是一个上升沿)，从属 LTC6820 必须发送初始从数据位 SN，它是通过在一个适合的延迟之后对 MISO 的状态进行采样来确定此数据位的。
在通信结束时，受控器发送的最终数据位 (作为一个脉冲或 一个空值) 将被主控制器所忽略。(从属 LTC6820 必须回送 一个数据位，因为它无法预知通信将于何时停止)。主 SPI 器件随后就能够提高 CS 电平，它以一个长+1 脉冲的形式发送至受控器。当从属 LTC6820 将 CS 变换至高电平并使 SCK 返回不工作状态 (若 PHA = 1) 时，该过程结束。
