qt实现串口调试助手
串口初始化
串口调试助手的初始化，一般包括波特率、端口号、奇偶校验、数据位和停止位。如果最终需要将串口商业化，一般这些参数都会交给用户自定义，但我们写了自己用，且上位机和下位机同时开发，则除了端口号，其余参数都会在代码里面定义好。
端口号一般采用自动扫描更新可用串口的方式，比直接列举COM1、COM2等要好很多。
//参数初始化
global_port.setBaudRate(QSerialPort::Baud115200); //波特率
global_port.setParity(QSerialPort::NoParity) ; //无奇偶校验
global_port.setDataBits(QSerialPort::Data8); //8位数据位
global_port.setStopBits(QSerialPort::OneStop); // 1位停止位
//定时扫描和更新串口
timer = new QTimer;
connect(timer,&QTimer::timeout,this,&MainWindow::showValidPort);//实时更新端口号
timer->start(1000); //每1000ms定时检测串口状态
foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts()) //扫描可用串口
portStringList += info.portName();
ui->comboVolt1->addItems(portStringList);//将扫描的端口号添加到下拉框
自定义通信协议
为了避免数据传输过程中丢失，我们不会直接接收并使用下位机发送的数据，而是拟定通信协议，包括设置帧头、数据位长度、数据、校验位、帧尾等。这样可以通过对帧头、帧尾的检验，防止数据在传输过程中有丢失。

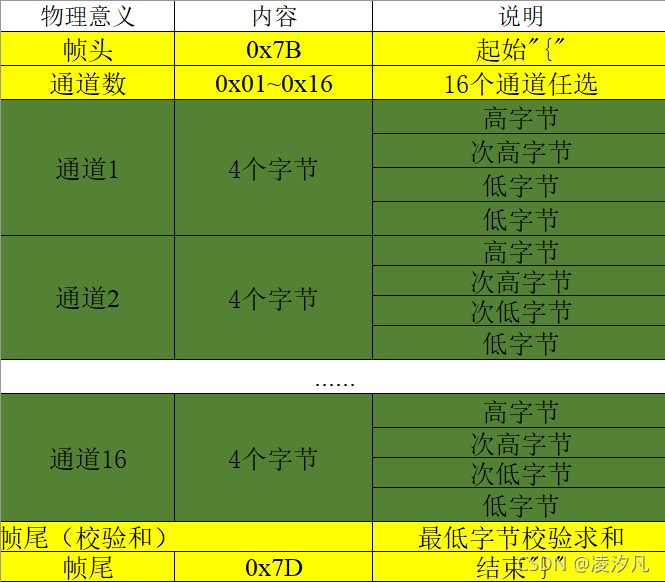

下图是我根据自己的需求拟定的通信协议，一般如果能通过校验位的校验和帧头帧尾的检测，就说明数据在传输过程中没有丢失。
上位机的接收
通信协议拟定好了，上位机的接收也是有讲究的，因为上位机不可能一次性正好接收以上的全部内容，而且我们传输的数据也有可能包含帧头帧尾等对应的ASCII码，为了防止误接收，一般我们设置一个缓冲区去接收数据，接收完一帧之后在处理
这下面的代码其实还有点问题，就是出现校验失败等问题之后，没有清除缓冲区重新接收，后面会再改进
if((!array.contains("{"))&&buffer.isNull())//异常：头部丢失
{
return ;
}
//第一种，有头无尾，附加
if(array.contains("{")&&(!array.contains("}")))
{
// buffer.clear();
buffer.append(array);
}
//第二种：无头无尾且变量已有内容，数据中段部分，继续附加即可
if((!array.contains("{"))&&(!array.contains("}"))&&(!buffer.isNull()))
{
buffer.append(array);
}
//第三种：无头有尾且变量已有内容，已完整读取,附加后可做处理
if((!array.contains("{"))&&(array.contains("}"))&&(!buffer.isNull()))
{
buffer.append(array);
is_readall = true;
}
//第四种：有头有尾（一段完整的内容），已完整读取
if((array.contains("{"))&&(array.contains("}")))
{
buffer.append(array);
is_readall = true;
}
if(is_readall)//缓存区有头有尾，已完整读取
{
qDebug() <<"buffer_size:";
qDebug() <<buffer.size();//输出长度
for(int i = 0;i<buffer.size();i++)
{
if((uint(uint(buffer.at(i))&0xff))==123)//定位帧头
{
start = i+1;
qDebug() <<"start:";
break;
}
}
DATA_LEN = ((uint)(buffer.at(start)))&0xff ;//帧头后接通道数
qDebug() <<DATA_LEN;
start++;
if (index < BUFFERSIZE) index++;
for(int i = 0;i<DATA_LEN;i++)//接收通道数后跟的数据
{
if (index >= BUFFERSIZE) array_signal.at(i).pop_back();
uint buf_0 = ((uint)buffer.at(4 * i+start)<< 24)& 0xff000000;
uint buf_1 = ((uint)(buffer.at(4 * i + 1+start)) << 16)& 0x00ff0000;
uint buf_2 = ((uint)(buffer.at(4 * i + 2+start)) << 8) & 0x0000ff00;
uint buf_3 = ((uint)(buffer.at(4 * i + 3+start)) )&0x000000ff ;
uint buf = buf_0 + buf_1 + buf_2 + buf_3;
sum+=buf_3;//校验和
orginal_signal.at(i).insert(orginal_signal.at(i).begin(),
(float)(buf));//
buf = buf/1000;
array_signal.at(i).insert(array_signal.at(i).begin(),
(float)(buf));//
if(max_range[i]<buf) max_range[i] = buf;
if(min_range[i]>buf) min_range[i] = buf;
}
is_readall = false;
sum = sum&0xff;
checksum = (uint)(buffer.at(buffer.size()-2))&0xff;//检查校验位
if(checksum == sum)
{
qDebug() <<"checkcum successful!";
}
else
{
qDebug() <<"checkcum failed!";
}
if((uint)(buffer.at(buffer.size()-1))== 125)//帧尾
{
qDebug() <<"end!";
}
buffer.clear();
下位机的发送
串口助手肯定是需要下位机通过串口将数据发给上位机，不管是上位机的发送还是下位机的接收，都要跟通信协议对应上，相比之下，下位机的发送就很简单了，如果想要定时发送，就开个定时器，否则直接while(1)里面发送就行了。
以下是对应的下位机发送格式，使用的是STM32F1的板子
void send_resistance_value(u32 *value,int len)
{
u8 temp1;
u32 temp,sum = 0;
int i = 0;
USART_SendData(USART1, '{');//帧头1
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
USART_SendData(USART1, len&0xff);//帧头1
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
for(;i<len;i++)
{
temp = value[i];
temp1 = (temp&0xff000000)>>24;
USART_SendData(USART1, temp1);//向串口1发送最高位
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
temp1 = (temp&0xff0000)>>16;
USART_SendData(USART1, temp1);//向串口1发送次高位
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
temp1 = (temp&0xff00)>>8;
USART_SendData(USART1, temp1);//向串口1发送次低位
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
temp1 = (temp&0xff);
USART_SendData(USART1, temp1);//向串口1发送最低位
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
sum+=temp1;//校验和
}
temp1 = sum&0xff;
USART_SendData(USART1, temp1);//发送校验和
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
USART_SendData(USART1, '}');//帧尾
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
}
