1、项目背景
配电站房环境引起的跳闸事故主要有局放、温湿度、漏水浸水、灰尘、小动物等。其中，局放在配电房环境因素引起的事故中占比最大，而高压开关柜发生局放的元器件主要为电缆终端头。可见，配电设备在不符合设备工作条件的环境下运行，成为配电网的一个安全隐患。此外，由于配电房数量众多，且在地域上分布非常分散和广泛，导致对配电房的巡检工作量急剧增加。在目前运维人力物力有限的情况下，将加长巡检周期，存在巡检安全隐患。
2、配电站房环境要求
配电站房内环境温度超过5 ~30°C范围，应配置空调等有效的调温设施；室内日最大相对湿度超过95%或月最大相对湿度超过75%时， 应配置除湿机或空调。配电站房排风机控制开关应在室外。
3、方案配置
电力标准屏柜、HT500变配电辅助监控装置（含系统软件）、7/10寸动环触摸屏、区域漏水控制器+5M绳子、双鉴探测器（壁挂）、温湿度传感器、烟雾传感器、通风机、驱鼠器、除湿机、风机控制单元、室内照明控制单元、空调控制单元、声光报警器、云台球机、门禁系统
4、技术要点
（1）接入设备种类多；通信接口形式多；兼容通信协议多。
（2）采用 B/S体系架构，web端即可访问，同时具备手机APP管理方式，便于运维人员随时随地查看信息。
（3）整个系统以HT500变配电综合监控装置为核心，配以外围传感器（温度、湿度、SF6、噪声、水位、水浸、H2S），完成对各类子系统的高度整合。
?
（4）可本地控制或远程控制空调、除湿机、通风机、驱鼠器、室内照明。
（5）结合视频监控的实时画面，方便现场运维人员与远端管理人员进行实时对接。
（6）门禁联动驱鼠器，做到“人走驱鼠器开、人在驱鼠器关”，低功耗运行；驱鼠器可有效刺激所控制范围老鼠的神经系统和听觉系统，使其产生不适和不快而逃离现场，且对人无害，不干扰电器运行
5、配电站房环境监测系统中使用的传感器?
|
温湿度传感器 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ?准确度：湿度：±3% RH（5 ～ 95% RH，25℃）； 温度：±0.5℃； ? ? ? ? ? ? ? ? ? ? ? ? ? ?供电电压：DC 24V（12V-24V）； 最大电流：40mA (DC 24V)； ? ? ? ? ? ? ? ? ? ? ? ? ? ?量程：湿度：0% ～ 100% RH ； 温度：-20℃～60℃； ? ? ? ? ? ? ? ? ? ? ? ? ? ?长期稳定性：湿度≤1% RH/y；? 温度：≤0.1℃/； ? ? ? ? ? ? ? ? ? ? ? ? ? ?工作温度：温度：-20℃～60℃； 外壳：ABS白色 106×95×29mm |
|
水浸探测器 ? ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 供电电压：DC24V (9V～36V) ；工作温度：0℃～50℃ ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 工作湿度：20%RH～100%RH；误 报 率：＜ 100ppm ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 静态功耗：0.5W； ????????报警功耗最大：1.2W ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 输出形式：继电器( 负载电流 100mA)；高低电平：≥ 3k； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 带载能力：固态继电器≤ 100mA（大电流可以达到1A，需定做）。 |
|
无源无线测温传感器 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 工作电流：≥6A，最大电流5000A； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 温度测量范围：-25～200℃，测量分辨率0.1℃，精度±1℃； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 无线传输距离：50米； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 外壳材料：耐高温阻燃硅胶材料；外形尺寸：46mm*35mm*21mm； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 表带总长：80mm；安装方式：捆绑式。 |
|
无线测温接收主机 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 无线频率：433M； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 管理传感器数量：240只； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 通讯接口：RS485； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 工作电压：AC85V～265V。 |
|
水位传感器 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 量??? 程：0-5米输出信号：4—20mA；环境湿度：0%～95%RH； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 负载能力：≤500欧；?? 供电电源：24VDC； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 精??? 度：0.5%FS ；?? 长期稳定性：≤0.2%FS/年 ? ? ? ? ? ? ? ? ? ? ? ? ? ? 环境湿度：≤80%RH；?? 数据传输距离：≥800m； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 防护等级：IP68；????? 环境温度：-35℃～+55℃； |
|

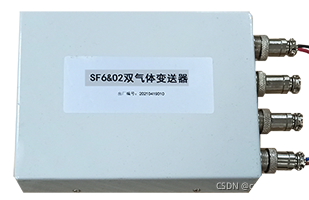

SF6/O2传感器 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 探头检测精度：SF6 ≤ 2%FS 氧气 ≤ 1%FS； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 探头检测量程：SF6 (0-1500ppm) O2(0-25.0%)； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 氧气浓度报警点：18.0%； SF6浓度报警点：≥1000ppm； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 工作电源：9-24V DC ；功耗：＜ 2W(监控器)； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 风机启动浓度点：氧气≤19.6% ??SF6 ≥1000ppm； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 使用环境：-20℃～60℃,10～95%RH； |
|
? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 电源电压：AC220V/50HZ ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 消耗功率：小于20W,可连续使用 ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 产品规格： 直径 130mm x 80mm ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 频率范围：电磁波0.8Hz-8Hz间歌160秒； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 超 声 波：34Hz/28-45KHz/55-110KHZ/20-55KH2 ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 产品范围：房间内无阻隔或播碍的情况下可达到100m。 |
|
噪声传感器 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 直流供电（默认）：10～30VDC； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 测量范围： 30dB～120dB； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 变送器电路工作温度：-20℃～+60℃，0%RH～80%RH。 |
|
红外探测器 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 探测类型：红外＋微波； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 脉冲数调节：自动； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 外??? 壳：金属抗电磁干扰； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 温度补偿：自动； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 探测范围：90°、14m×14m； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 电??? 源：DC12V。 |
|
红外对射 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? 光??? 源：红外数字脉冲式； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 电源电压：DC10.5V～24V ； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 工作温度：-25℃～+55℃； ? ? ? ? ? ? ? ? ? ? ? ? ? ? 无线频率：433MHZ。 |
驱鼠器
