[嵌入式]STM32与OLED显示姓名学号

一、SPI简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是由 Motorola 公司提出的一种高速的，全双工，同步的通信总线，被广泛地使用在 ADC、LCD 等设备与 MCU 间要求通讯速率较高的场合。SPI总线系统可直接与各个厂家生产的多种标准外围器件连接，该接口一般使用4条线：串行时钟线（SCK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOST和低电平有效的从机选择线C/S(有的SPI接口芯片带有中断信号线INT或INT、有的SPI接口芯片没有主机输出/从机输入数据线MOSI)

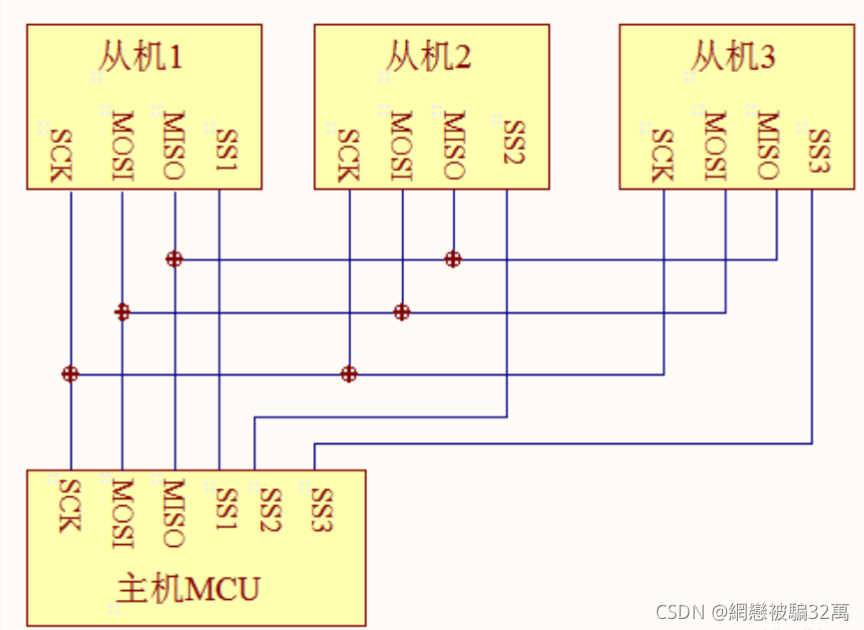

SPI的连接方式

在这里插入图片描述

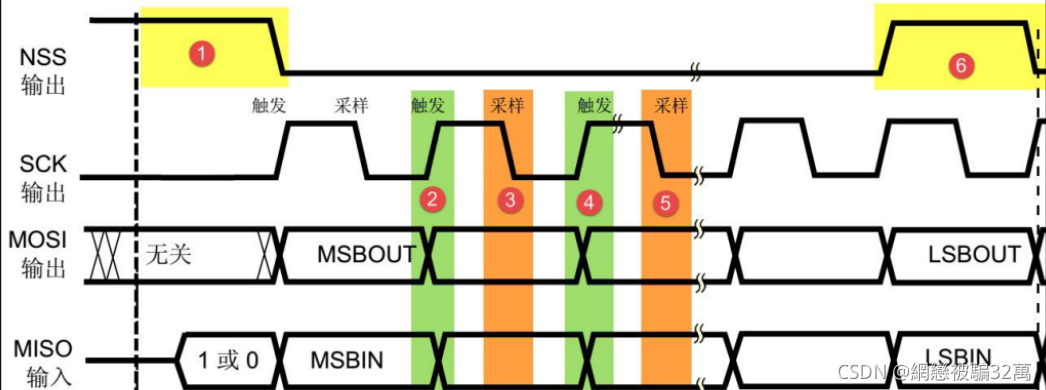

SPI的通讯过程

在这里插入图片描述

二、OLED简介

OLED（OrganicLight-Emitting Diode），又称为有机电激光显示、有机发光半导体（OrganicElectroluminesence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。

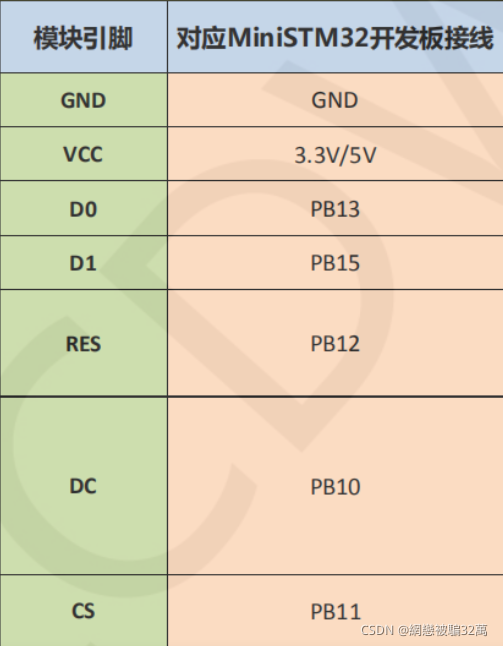

0.96寸OLED相关介绍

0.96寸OLED屏，支持黑白、黑蓝或者黄蓝双色显示
128x64分辨率，显示效果清晰，对比度高
超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
宽电压供电（3V~5V），兼容3.3V和5V逻辑电平，无需电平转换芯片
默认为4线制SPI总线，可以选择3线制SPI总线或者IIC总线
超低功耗：正常显示仅为0.06W（远低于TFT显示屏）
军工级工艺标准,长期稳定工作
提供丰富的STM32、C51、Arduino、Raspberry Pi以及MSP430平台示例程序
提供底层驱动技术支持

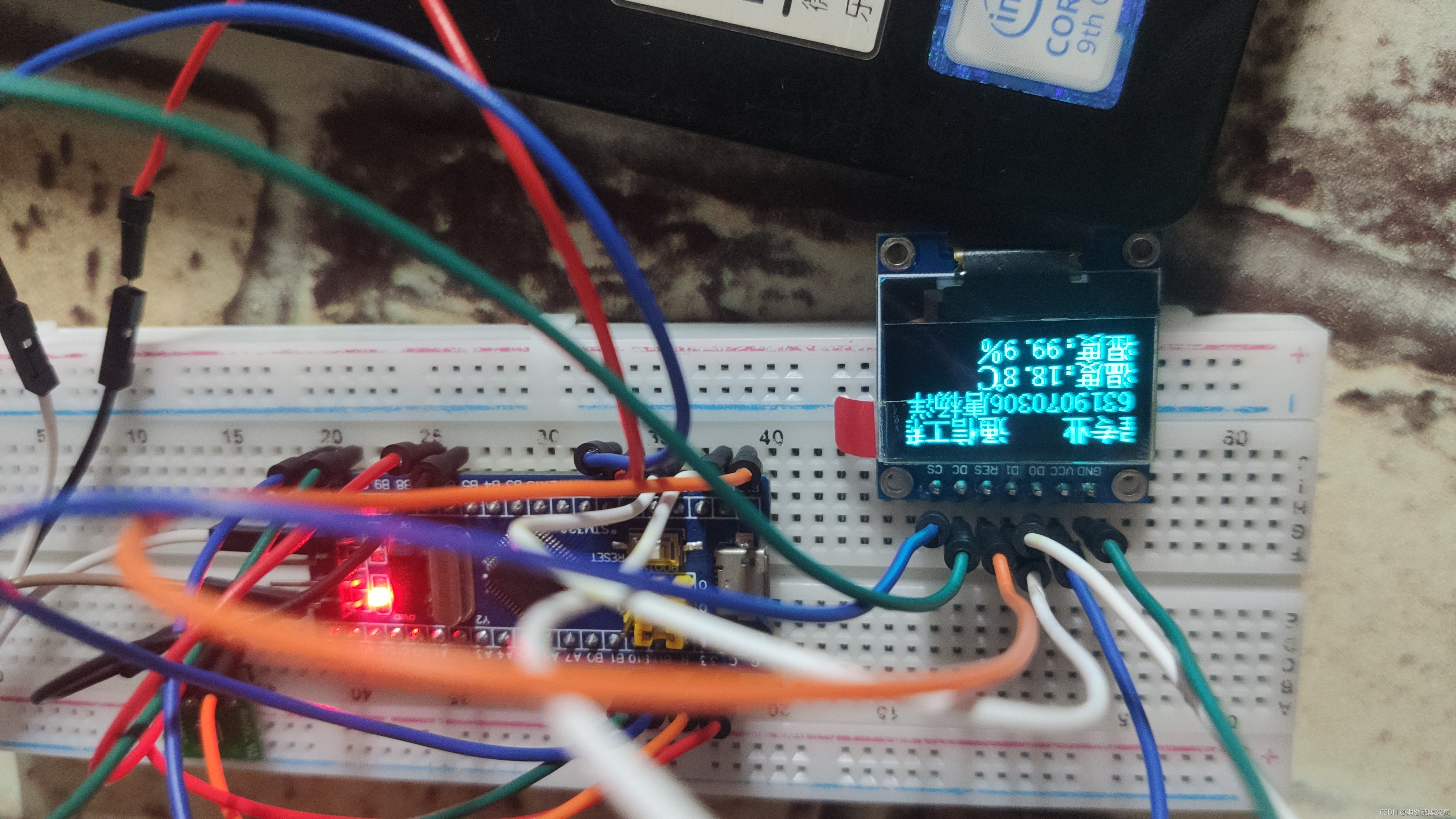

.三、显示姓名、学号

在 OLED 上显示英文、数字，可以直接输出显示，但是显示中文必须要对中文进行编码成点阵。
打开字模工具，输入想要显示的汉字，点击生成字模即可！
字模工具百度搜索PCtolcd2002

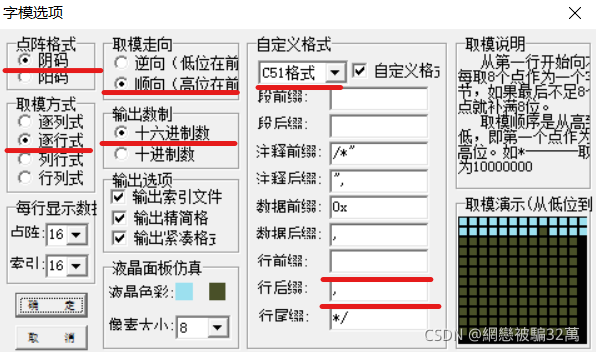

注意对字模生成软件需要做如下修改：
在这里插入图片描述

代码修改区域

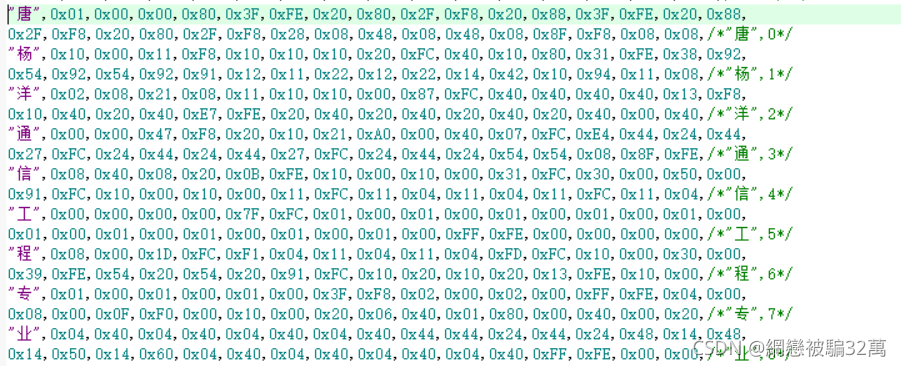

在 gui.c 下有个 oledfont.h 头文件，打开后，将 cfont16[] 数组内的内容修改成自己的中文文字点阵即可。
在这里插入图片描述
然后在 test.c 文件最后，修改输出代码：

void TEST_ShowMyName(void)
{
  GUI_ShowCHinese(0,0,16,"通信工程专业",1);
  GUI_ShowString(0,16,"631907030623",16,1);
  GUI_ShowCHinese(80,16,16,"唐杨洋",1);
}

main.c函数

int main(void)
{
	delay_init();	    	       //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	IIC_Init();                //初始化IIC
	OLED_Clear(0);             //清屏（全黑）
	while(1)
	{
		OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
		OLED_WR_Byte(0x27,OLED_CMD);        //水平向左或者右滚动 26/27
		OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
		OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
		OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
		OLED_WR_Byte(0x01,OLED_CMD);        //终止页 1
		OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
		OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
		TEST_ShowMyName();                  //显示文本
		read_AHT20_once();                  //读取温度并显示
		OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动
		delay_ms(1500);
		delay_ms(1350);
	}
}
