[嵌入式]STM32_LCD_ASCII码函数(显示)

以下是字符显示的函数调用：

/*
 *参数一:X轴坐标
 *参数二:Y轴坐标
 *参数三:X轴坐标
 *参数四:字符高度
 *参数五:显示的字符
 *参数六:字符的颜色
 */
LCD_showChar(240,400,16,'!',WHITE);
LCD_showChar(260,400,16,'#',WHITE);
LCD_showNChar(240,420,16,"!#!",WHITE);//字符串的显示

其对应的字库如下：

u8 ASCII_16X8[][16]=
{
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/* 0*/
	0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0xCC,0x00,0x0C,0x00,0x00,0x00,0x00,0x00,0x00,/*!1*/
	0x00,0x00,0x08,0x00,0x30,0x00,0x60,0x00,0x08,0x00,0x30,0x00,0x60,0x00,0x00,0x00,/*"2*/
	0x02,0x20,0x03,0xFC,0x1E,0x20,0x02,0x20,0x03,0xFC,0x1E,0x20,0x02,0x20,0x00,0x00,/*#3*/
};

显示字符函数

void LCD_showchar(vu16 Xpos,vu16 Ypos,u8 size,u8 showchar,u16 color)
{
	u8 CSize;//液晶屏显示一个字符需要的字节数
	u8 i,j;//画点循环空;
	u8 tmp;//tmp表示当前在业绩显示的列数据
	u16 Y0;//初始值;
	Y0=Ypos;
	u8 RowNum;//字符在字库的行数
	//u8 totalRow;//字库的总行数

	CSize=(size/8+(size%8?1:0))*size/2;//即获取字符面积
	RowNum=showchar-' ';//获取行
	if(RowNum>(sizeof(ASCII_16X8)/CSize))
		return;
/*
 *每次进行8个位逐点检查显示；
 *例：0x00=0000 0000;与0x80=1000 0000-进行&运算检查显示;
 *语句j<8进行8个位逐点检查，且Ypos++将坐标逐个移动检查;
 *而tmp<<=1即将字符位逐点左移检查
 */
	for(i=0;i<CSize;i++)
	{
		if(size== 16)
			tmp=ASCII_16X8[RowNum][i];
		else
			return;

		//对当前列数据逐点显示
		for(j=0;j<8;j++)
		{
			if(tmp&0x80)
				LCD_WritePoint(Xpos,Ypos,color);//显示点
			Ypos++;
			tmp<<=1;

			if(Xpos>lcddev.width || Ypos>lcddev.height)
				return;

			if((Ypos-Y0)==size)//检查该列是否检查显示完;每列2字节，16个位
			{
				Xpos++;//向右移动
				Ypos=Y0;//400-Y轴初始值
				break;
			}
		}
	}
}

显示字符串函数

void LCD_showNchar(vu16 Xpos,vu16 Ypos,u8 size,u8 *str,u16 color)
{
	while(*str)
	{
		LCD_showchar(Xpos,Ypos,size,*str,color);
		Xpos+=size/2;
		str++;
	}
}

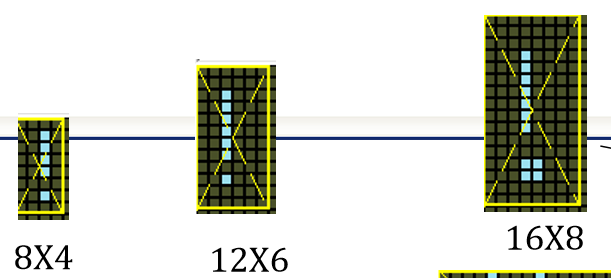

首先ASCII码字符显示的大小：长是宽是两倍。
