FreeRTOS复习笔记(一) —— 建立固件库工程模板
| MDK版本 | MDK 5.35.0.0 |
|---|
| 芯片型号 | STM32F103RC | | 固件库版本 | STM32F10x_StdPeriph_Lib_V3.5.0 |
1.建立文件夹用于存放源码
| Libraries | 库文件 |
|---|
| Outputs | Output and Listing 文件 | | Project | 工程文件 | | Readme | Readme.txt | | User | 用户编写的inc and src 文件 |
2.向文件夹添加文件
| Libraries | CMSIS and STM32F10x_StdPeriph_Driver |
|---|
| User - inc | stm32f10x_conf.h and stm32f10x_it.h | | User - src | main.c and stm32f10x_it.c | | Readme | Readme.txt | | Outputs | 无 | | Project | 无 |
3.主要文件夹展示 (stm32f10x_conf.h，stm32f10x_it.h，stm32f10x_it.c 从官方例程中复制)
4.新建工程

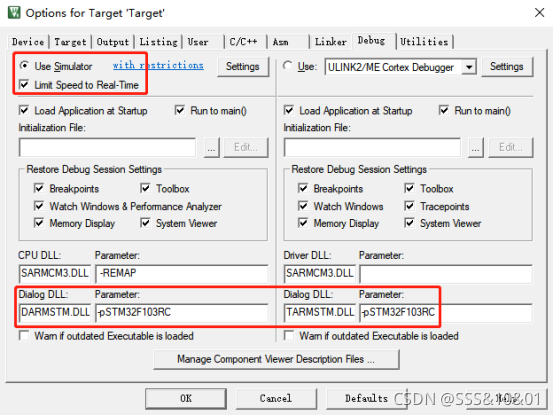

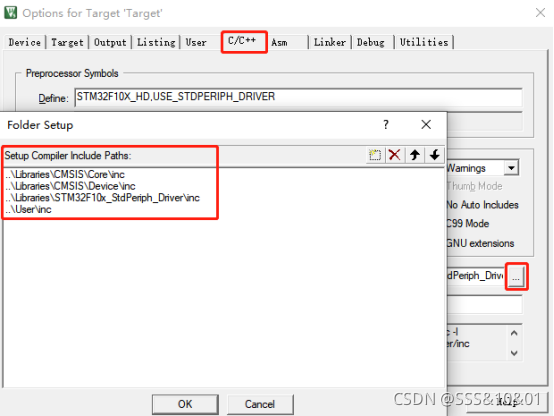

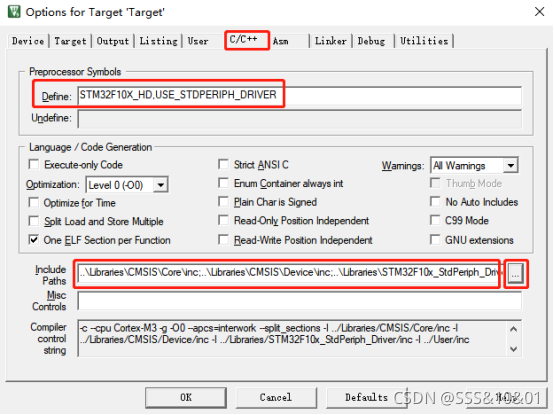

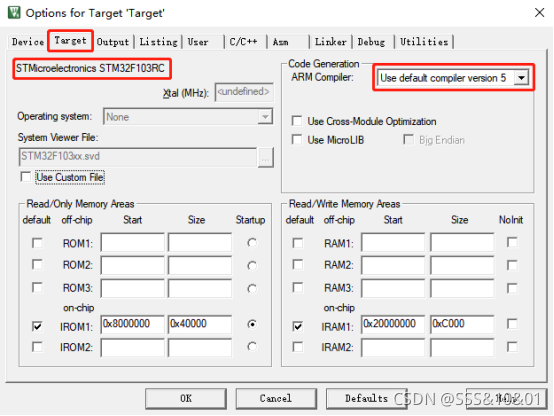

Options for Target …

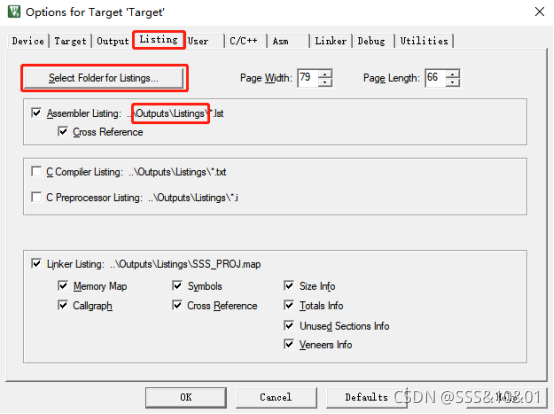

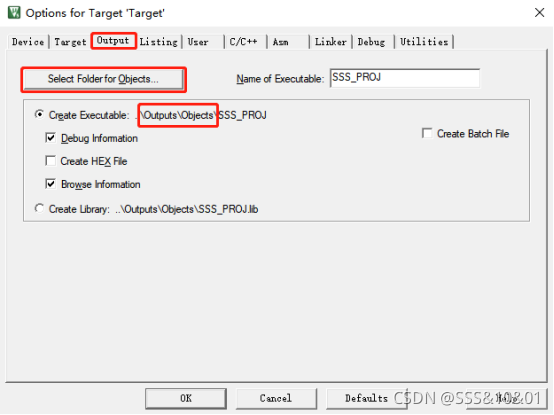

根据自定义存放路径选择

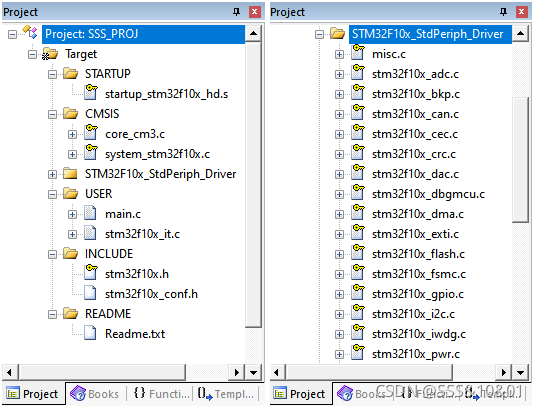

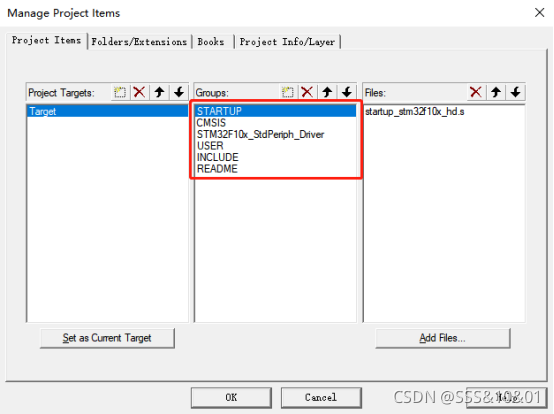

分组管理并添加文件
STM32F10x_StdPeriph_Driver含固件库中STM32F10x_StdPeriph_Driver\src内所有文件
修改stm32f10x_it.c，确保只有一个#include “stm32f10x_it.h”头文件

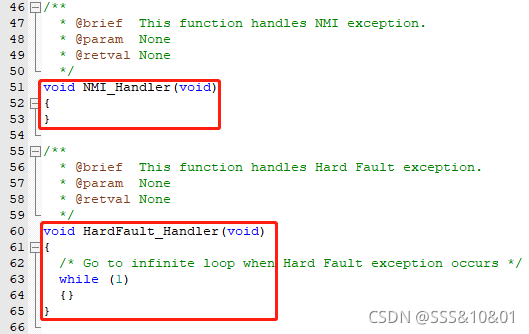

修改stm32f10x_it.c，确保所有函数体内均为空
为保证仿真环境中系统频率为72MHz，修改stm32f10x.h，将HSE_VALUE修改为12MHz
修改system_stm32f10x.c，将PLL倍频修改为6倍频 (12MHz * 6 = 72MHz)

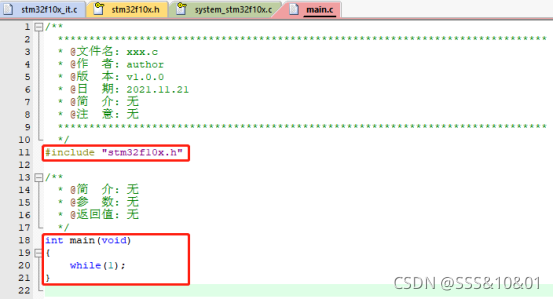

修改main.c，添加#include "stm32f10x.h"头文件与main函数
点击编译
至此，固件库工程模板建立完成
Program Size: Code=676 RO-data=320 RW-data=0 ZI-data=1632
| Code | 程序代码 |
|---|
| RO-data | 常量 | | RW-data | 初值非0的全局变量 | | ZI-data | 初值为0的全局变量 and 局部变量(栈) and 使用 malloc 动态分配的空间(堆) |
| STM32 内部 ROM (即 FLASH) 占用空间 | Code + RO-data + RW-data |
|---|
| STM32 内部 SRAM 占用空间 | RW-data + ZI-data |
|
