[嵌入式]STM32Nucleo-64-P板子配置使用HSE时钟

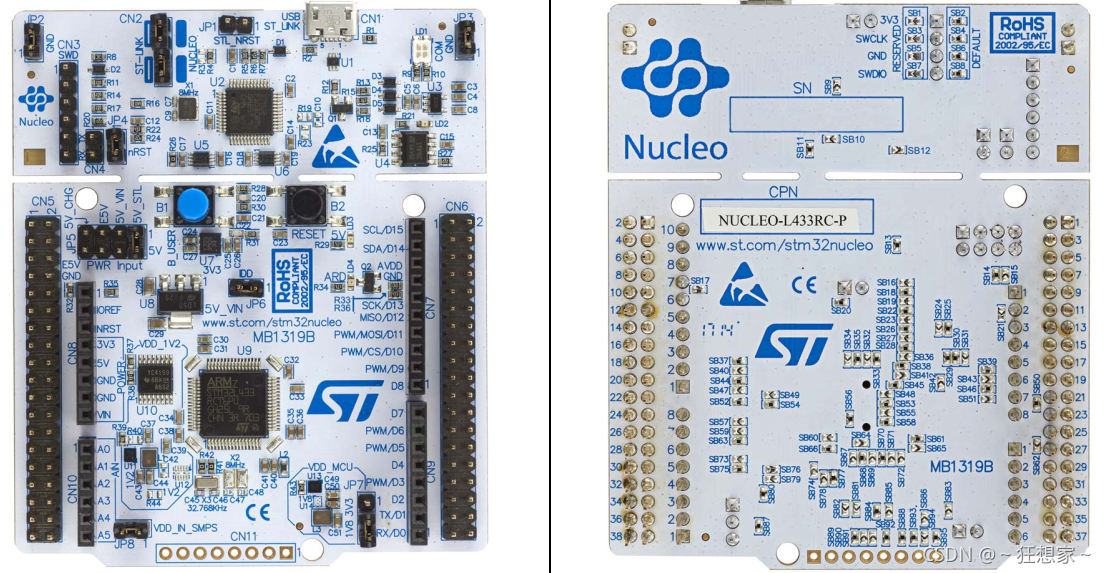

最近拿了一个Nucleo-L433RC-P的板子，板子如下：

板子使用Micro USB供电，板子上半部分是ST-Link，可以通过CN2两个跳线帽的状态，来选择是给下方的L433烧写程序还是给外部的MCU用烧写程序，移除跳线帽就可以给外部MCU烧写使用。使用前要先安装ST-LINK驱动。驱动下载地址

上电后保持板子的初始状态，会发现LD4闪烁，可以下载一下其他官方例程测试一下。此时的板子还不能使用外部时钟，只能使用HSI和MSI。

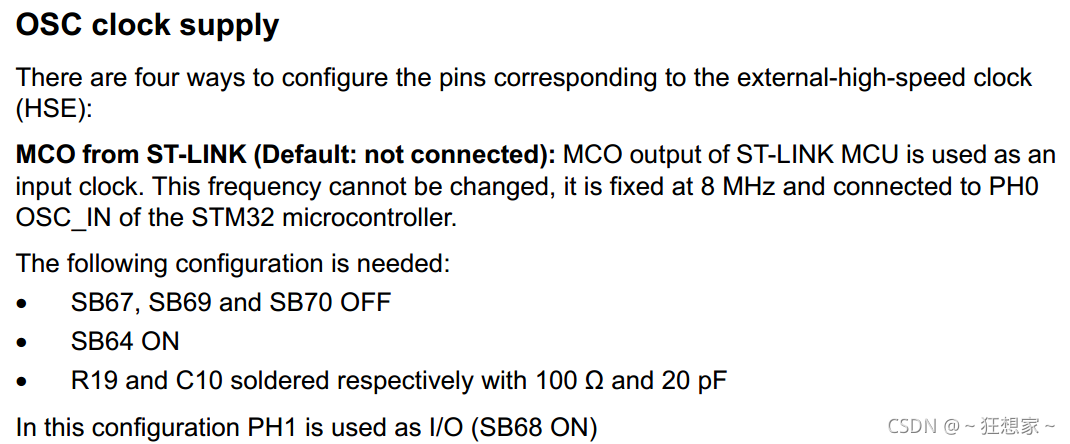

本来以为使用外部时钟需要自己增加晶振，结果从用户手册中发现如果不增加晶振的话可以用ST-Link主控MCU的MCO（PA8）引脚输出的时钟，时钟频率为8MHz，如果用的话需要对板子做一些修改，具体修改方式可以看用户手册：

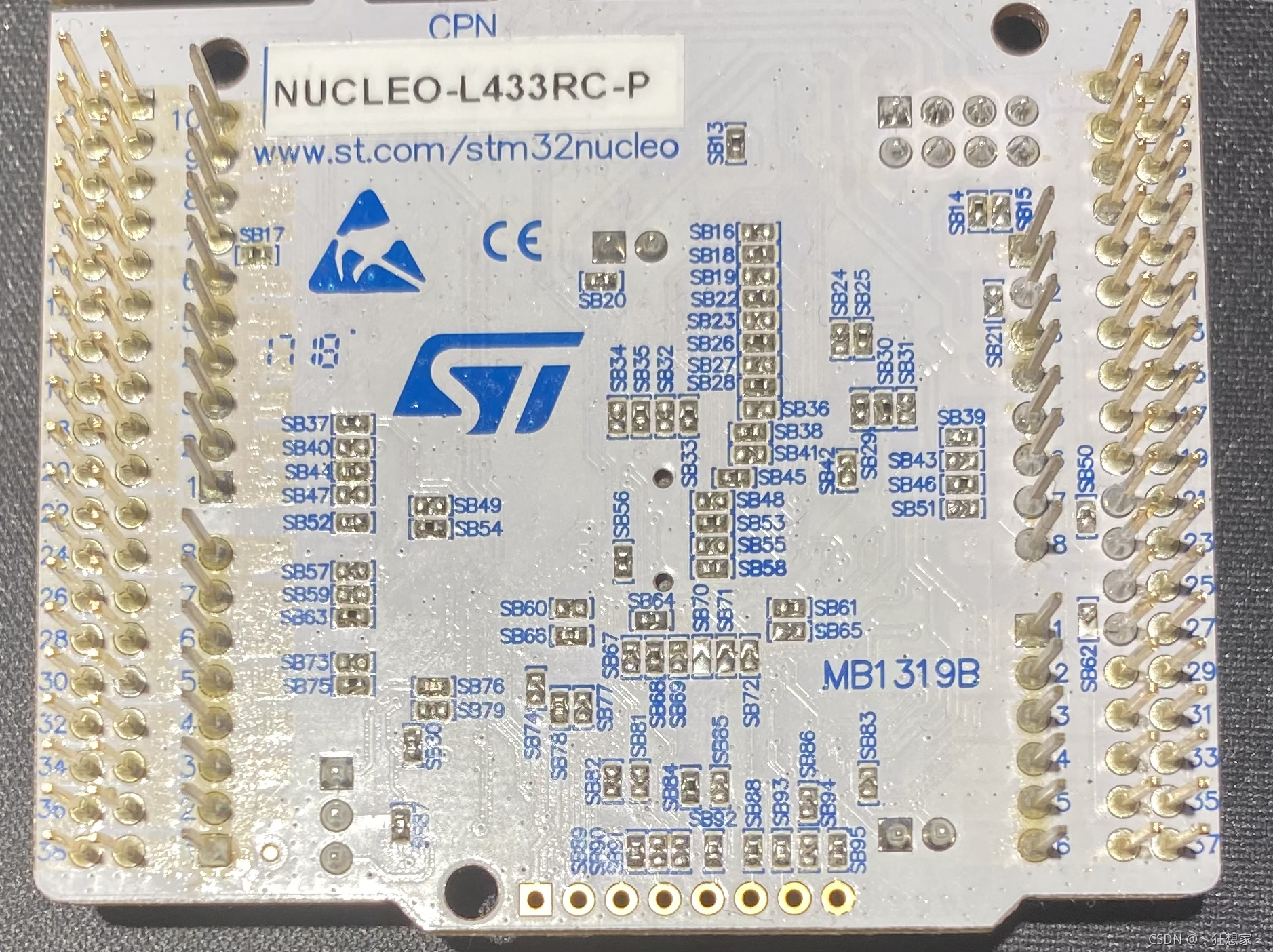

修改之后的板子背面如图：

手册中描述的ON就是焊接上一个0Ω电阻，OFF就是断开，正面焊接R19和C10使用的封装为0603，完成后就可以使用cubemx配置生成代码下载测试了。

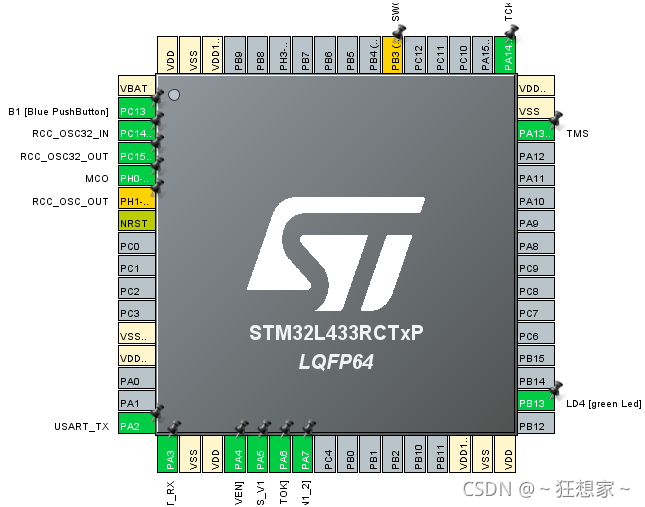

在cubemx中可以直接选择Nucleo板子，选择默认配置：


选择外部高速时钟时要选择旁路时钟，板子上直接连接的有外部32.768KHz的低速时钟：

Micro USB连的是L433的串口2，如果要打印日志可以在生成的工程中增加:

/* USER CODE BEGIN 0 */
#include<stdio.h>
int fputc(int ch,FILE *f)
{
	HAL_UART_Transmit(&huart2, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
	return ch;
}
/* USER CODE END 0 */

运行一下生成的代码，看一下RCC的CR寄存器状态：

没有问题之后就可以下载调试自己其他的代码了。
