一、I2C总线协议
1. 简介
I2C 通讯协议(Inter-Integrated Circuit)是由 Phiilps 公司开发的,由于它引脚少,硬件实现简单,可扩展性强,不需要 USART、 CAN 等通讯协议的外部收发设备,所以被广泛使用。
2. 物理层/协议层
① 物理层

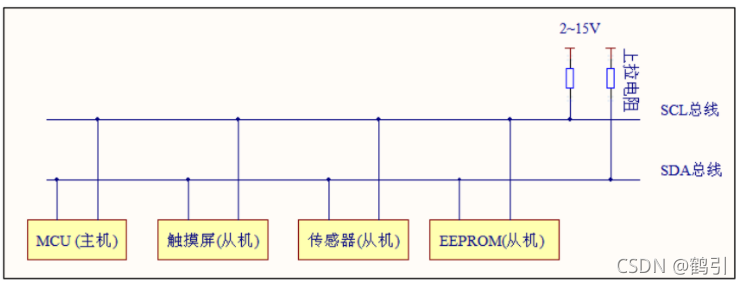

- 支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中,可连接多个 I2C 通讯设备,支持多个通讯主机及多个通讯从机。
- 一个 I2C 总线只使用两条总线线路,一条双向串行数据线(SDA) ,一条串行时钟线(SCL)。数据线即用来表示数据,时钟线用于数据收发同步。
- 每一个连接总线的设备都有一个独立的地址,主机可以通过这个地址进行选择连接总线的设备与之通信
② 协议层
- I2C总线上的每一个设备都可以作为主设备或者从设备,而且每一个设备都会对应一个唯一的设备地址。
- 通常的我们将CPU模块作为主设备,而挂接在总线上的其他设备作为从设备。

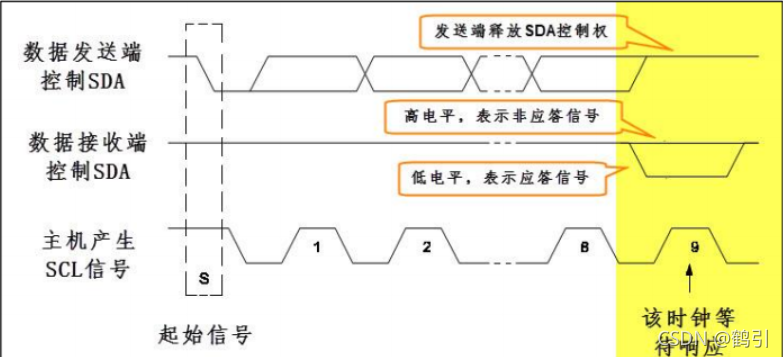

- I2C总线的传输时序包括:开始条件、地址帧、数据帧、停止条件、重复开始条件。

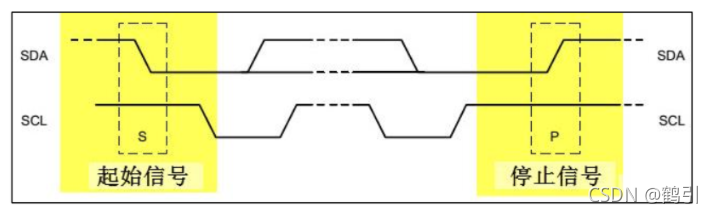

- 通讯的起始和停止信号

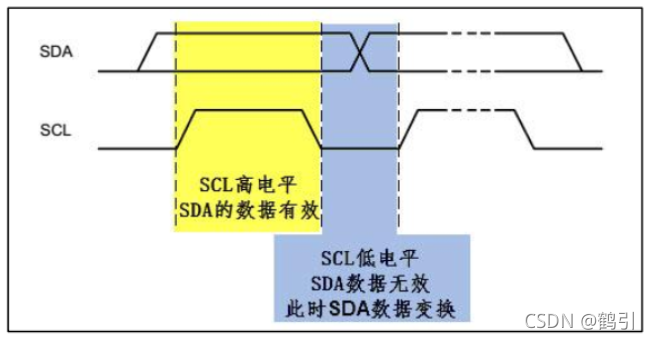

- 数据有效性
- I2C在通讯的时候,只有在SCL处于高电平时,SDA的数据传输才是有效的。SDA 信号线是用于传输数据,SCL 信号线是保证数据同步
3. 模式
① 硬件I2C
只要配置好对应的寄存器,外设就会产生标准串口协议的时序。在初始化好 I2C 外设后,只需要把某寄存器位置 1,此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号,不需要内核直接控制引脚的电平。
② 软件I2C
需要在控制产生 I2C 的起始信号时,控制作为 SCL 线的 GPIO 引脚输出高电平,然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换,最后再控制SCL 线切换为低电平
STM32F103 | AHT20 |
---|
5v | VCC | GND | GND | PB6 | SCL | PB7 | SDA |
二、温湿度采集
采用软件I2C模式 进行温湿度检测程序
- AHT20芯片:http://www.aosong.com/class-36.html
- AHT20芯片代码
① 芯片使用
void read_AHT20_once(void)
{
delay_ms(10);
reset_AHT20();//重置AHT20芯片
delay_ms(10);
init_AHT20();//初始化AHT20芯片
delay_ms(10);
startMeasure_AHT20();//开始测试AHT20芯片
delay_ms(80);
read_AHT20();//读取AHT20采集的到的数据
delay_ms(5);
}
② 读取数据
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();//I2C启动
I2C_WriteByte(0x71);//I2C写数据
ack_status = Receive_ACK();//收到的应答信息
readByte[0]= I2C_ReadByte();//I2C读取数据
Send_ACK();//发送应答信息
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();//I2C停止函数
//判断读取到的第一个字节是不是0x08,0x08是该芯片读取流程中规定的,如果读取过程没有问题,就对读到的数据进行相应的处理
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("读取失败!!!");
}
printf("\r\n");
//根据AHT20芯片中,温度和湿度的计算公式,得到最终的结果,通过串口显示
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
}

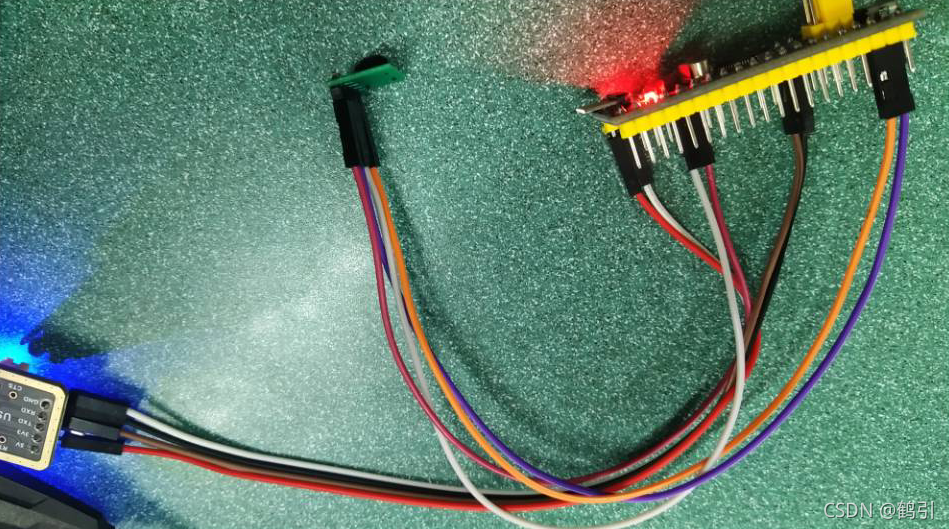

- 线路连接

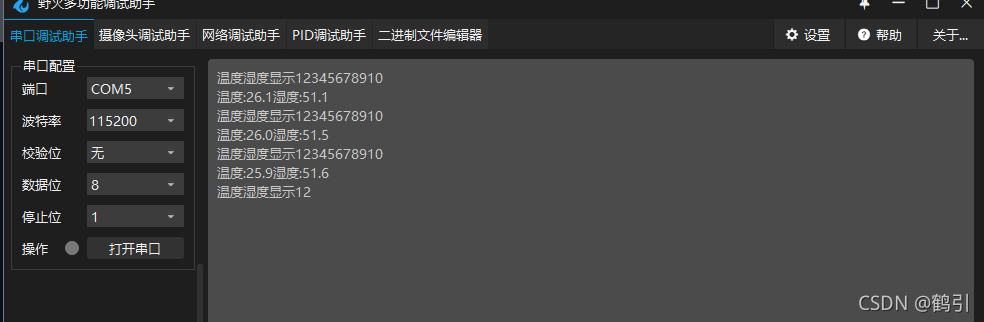

- 运行程序
三、总结
- 硬件 I2C 直接使用外设来控制引脚,可以减轻 CPU 的负担。使用硬件I2C 时必须使用某些固定的引脚作为 SCL 和 SDA
- 软件模拟 I2C 则可以使用任意 GPIO 引脚,相对比较灵活。
