一、OLED屏字模显示
1.关于OLED
有机发光二极管（OrganicLight-Emitting Diode，OLED），又称为有机电激光显示、有机发光半导体（OrganicElectroluminescence Display，OLED），是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
2.关于SPI
SPI 协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在 ADC、LCD 等设备与 MCU 间，要求通讯速率较高的场合。
二、OLED屏字模显示
1.字模获取
下载PCtoLCD2002完美版

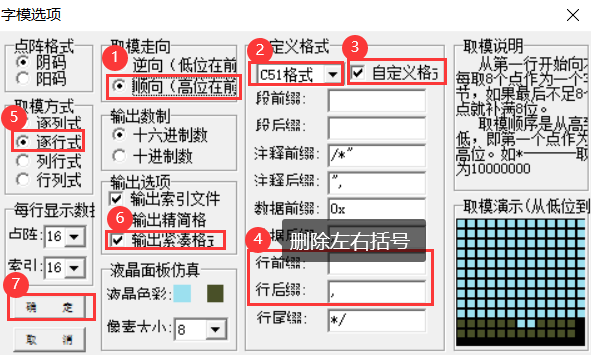

下载解压之后打开，先进行设置，如下图：

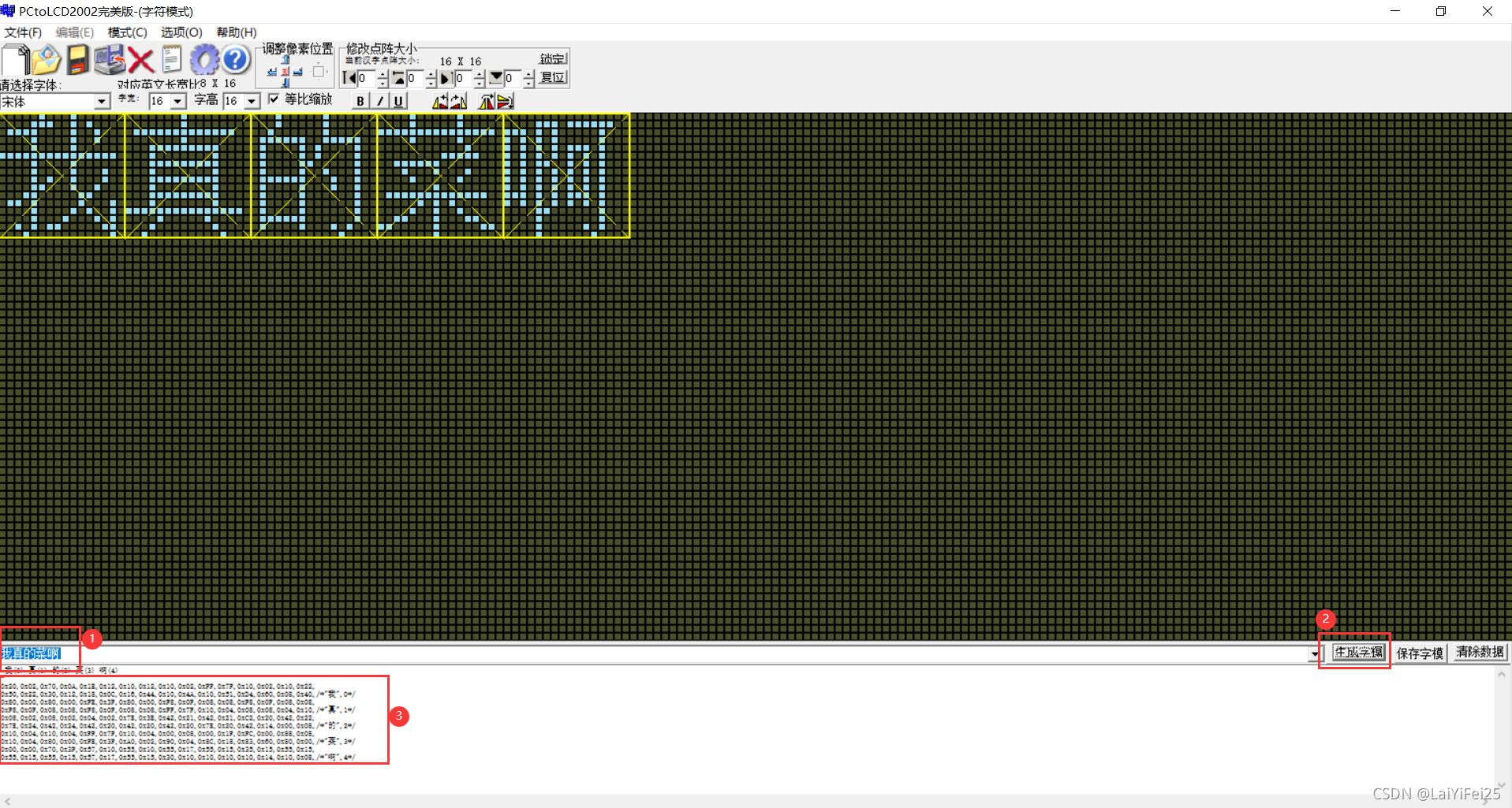

输入想要获取的文字，点击生成字模，下面会出现字码，保存好这些字码后面有大用：
2.代码编写
去->这里下载全部代码

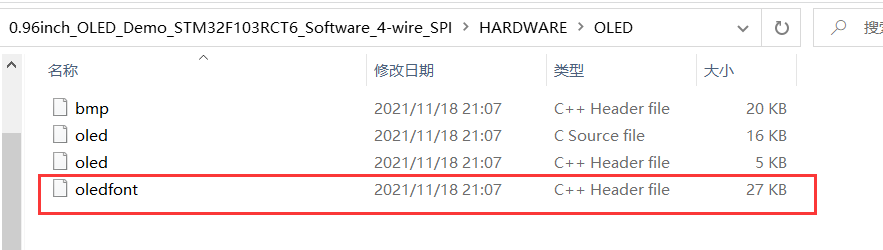

下载好后，在下图路径找到oledfont文件，用记事本打开

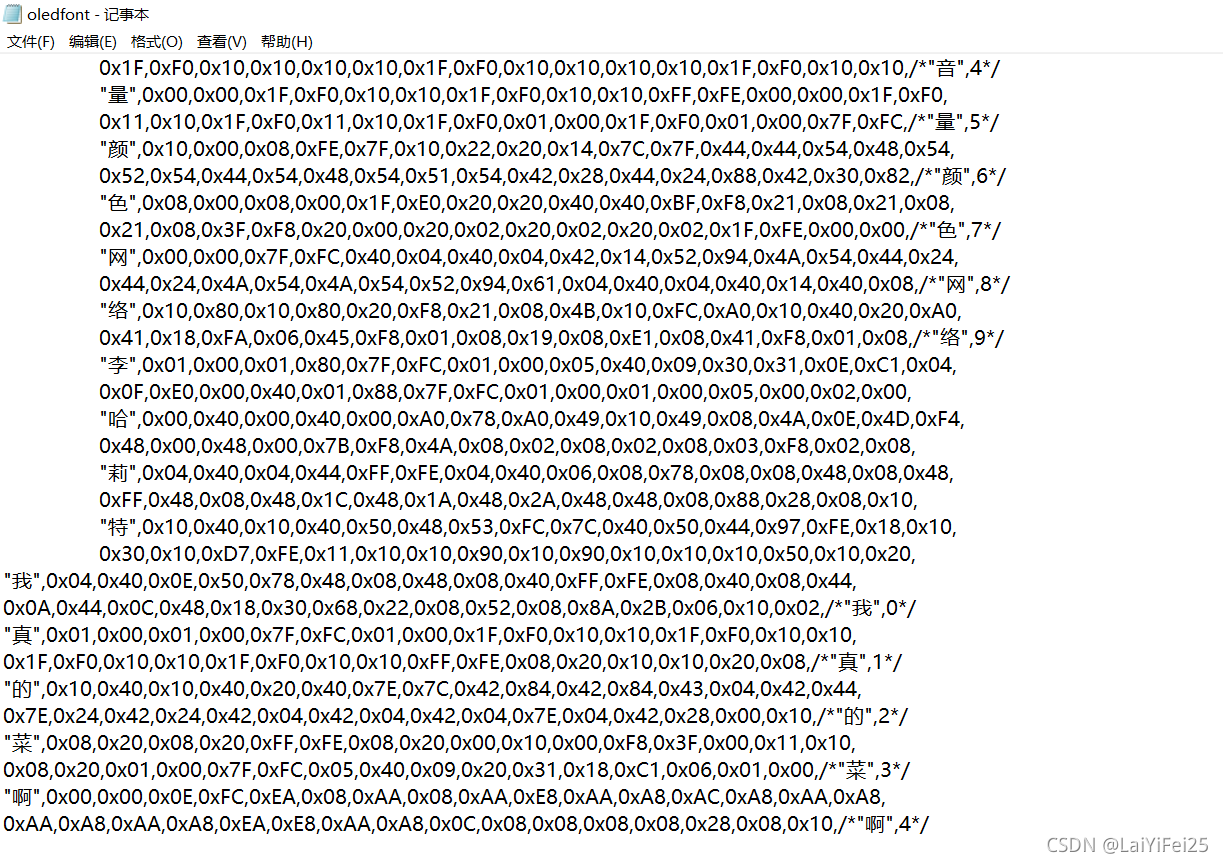

在里面添加第二部获得的字模，记得做一些修改
"我",0x04,0x40,0x0E,0x50,0x78,0x48,0x08,0x48,0x08,0x40,0xFF,0xFE,0x08,0x40,0x08,0x44,
0x0A,0x44,0x0C,0x48,0x18,0x30,0x68,0x22,0x08,0x52,0x08,0x8A,0x2B,0x06,0x10,0x02,/*"我",0*/
"真",0x01,0x00,0x01,0x00,0x7F,0xFC,0x01,0x00,0x1F,0xF0,0x10,0x10,0x1F,0xF0,0x10,0x10,
0x1F,0xF0,0x10,0x10,0x1F,0xF0,0x10,0x10,0xFF,0xFE,0x08,0x20,0x10,0x10,0x20,0x08,/*"真",1*/
"的",0x10,0x40,0x10,0x40,0x20,0x40,0x7E,0x7C,0x42,0x84,0x42,0x84,0x43,0x04,0x42,0x44,
0x7E,0x24,0x42,0x24,0x42,0x04,0x42,0x04,0x42,0x04,0x7E,0x04,0x42,0x28,0x00,0x10,/*"的",2*/
"菜",0x08,0x20,0x08,0x20,0xFF,0xFE,0x08,0x20,0x00,0x10,0x00,0xF8,0x3F,0x00,0x11,0x10,
0x08,0x20,0x01,0x00,0x7F,0xFC,0x05,0x40,0x09,0x20,0x31,0x18,0xC1,0x06,0x01,0x00,/*"菜",3*/
"啊",0x00,0x00,0x0E,0xFC,0xEA,0x08,0xAA,0x08,0xAA,0xE8,0xAA,0xA8,0xAC,0xA8,0xAA,0xA8,
0xAA,0xA8,0xAA,0xA8,0xEA,0xE8,0xAA,0xA8,0x0C,0x08,0x08,0x08,0x08,0x28,0x08,0x10,/*"啊",4*/

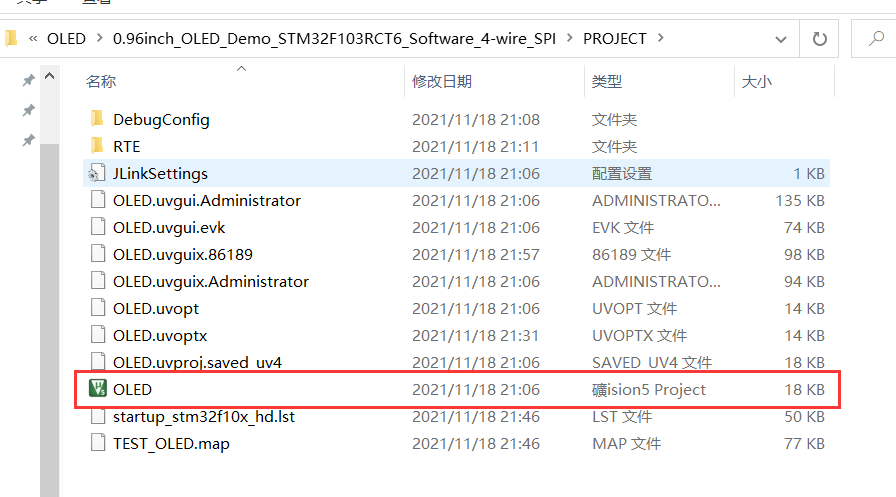

然后在该路径打开project：
修改main函数的代码：
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x27,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
TEST_MainPage();
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
while(1)
{
}
}
修改test.c里的代码：
void TEST_MainPage(void)
{
GUI_ShowCHinese(10,20,16,"我真的菜啊",1);
GUI_ShowString(4,48,"631907030308",16,1);
delay_ms(1500);
delay_ms(1500);
}
编译运行生成hex文件，未报错
3.电路连线
连线如下：
// OLED模块 STM32单片机
// VCC 接 DC 5V/3.3V //OLED屏电源正
// GND 接 GND //OLED屏电源地
//=======================================液晶屏数据线接线==========================================//
//本模块默认数据总线类型为4线制SPI
// OLED模块 STM32单片机
// D1 接 PB15 //OLED屏SPI写信号
//=======================================液晶屏控制线接线==========================================//
// OLED模块 STM32单片机
// CS 接 PB11 //OLED屏片选控制信号
// RES 接 PB12 //OLED屏复位控制信号
// DC 接 PB10 //OLED屏数据/命令选择控制信号
// D0 接 PB13 //OLED屏SPI时钟信号
4.最后效果

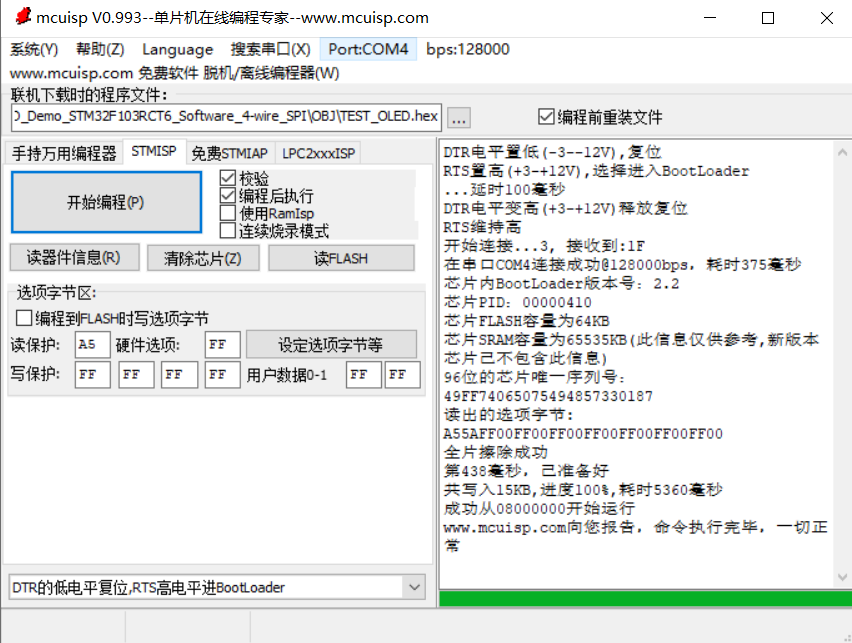

将HEX文件通过mcuisp烧录到芯片里
最后效果如下图所示：
成功实现！
三、OLED屏温湿度读取显示
1.前言
本次算是上一次写的文章STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集的一个进阶，用oled显示传感器采集到的温度湿度。
2.代码
去这里下载代码
修改代码里面重要部分的延时时间
主函数：
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
uart_init(115200);
IIC_Init();
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0);
while(1)
{
read_AHT20_once();
OLED_Clear(0);
delay_ms(200);
}
}
在bsp_i2c.c里面：
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
//-------------
I2C_Start();
I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();
//--------------
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("lyy");
}
printf("\r\n");
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
t=T1/10;
t1=T1%10;
a=(float)(t+t1*0.1);
h=H1/10;
h1=H1%10;
b=(float)(h+h1*0.1);
sprintf(strTemp,"%.1f",a); //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
sprintf(strHumi,"%.1f",b); //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
//printf(strTemp);
//printf("/r/n");
GUI_ShowCHinese(16,00,16,"温湿度显示",1);
GUI_ShowCHinese(16,20,16,"温度",1);
GUI_ShowString(53,20,strTemp,16,1);
GUI_ShowCHinese(16,38,16,"湿度",1);
GUI_ShowString(53,38,strHumi,16,1);
delay_ms(2000);
}
3.连线
连线如下：
为了烧录程序进入芯片所必须的连接：
| TTL | 芯片 |
|---|---|
| 3v3 | 3v3 |
| TXD | A10 |
| RXD | A9 |
| GND | GND |
为了温湿度采集所必须的连接：
| AHT20 | 芯片 |
|---|---|
| VCC | 3v3 |
| GND | GND |
| SCL | PB6 |
| SCA | PB7 |
OLED模块连线：
// OLED模块 STM32单片机
// VCC 接 DC 5V/3.3V //OLED屏电源正
// GND 接 GND //OLED屏电源地
//=======================================液晶屏数据线接线==========================================//
//本模块默认数据总线类型为4线制SPI
// OLED模块 STM32单片机
// D1 接 PB15 //OLED屏SPI写信号
//=======================================液晶屏控制线接线==========================================//
// OLED模块 STM32单片机
// CS 接 PB11 //OLED屏片选控制信号
// RES 接 PB12 //OLED屏复位控制信号
// DC 接 PB10 //OLED屏数据/命令选择控制信号
// D0 接 PB13 //OLED屏SPI时钟信号
注意：BOOT0/BOOT1=1/0接法
4.最后效果

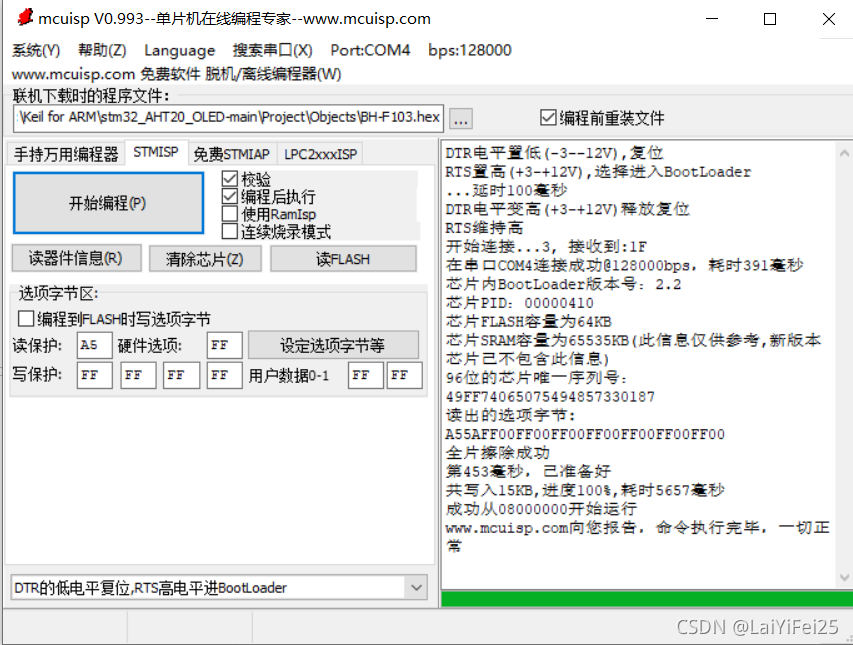

将HEX文件通过mcuisp烧录到芯片里
最后效果如下图所示，可以看到手放上去，温湿度增加：
成功实现！
